10

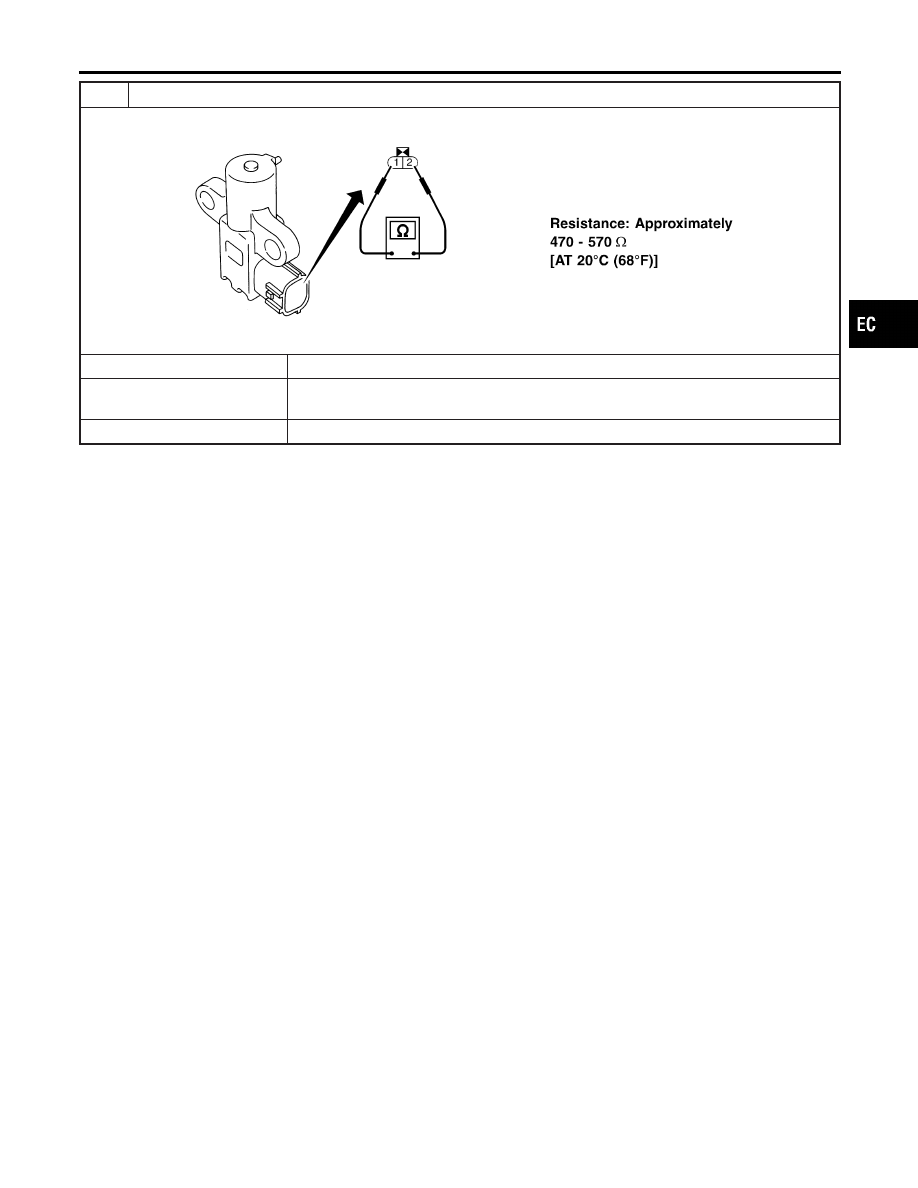

CHECK CRANKSHAFT POSITION SENSOR (REF)-II

Check resistance between CKPS (REF) terminals 1 and 2.

SEF350X

OK or NG

OK (With CONSULT-II)

©

GO TO 11.

OK (Without CONSULT-
II)

©

GO TO 12.

NG

©

Replace crankshaft position sensor (REF).

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-479

11

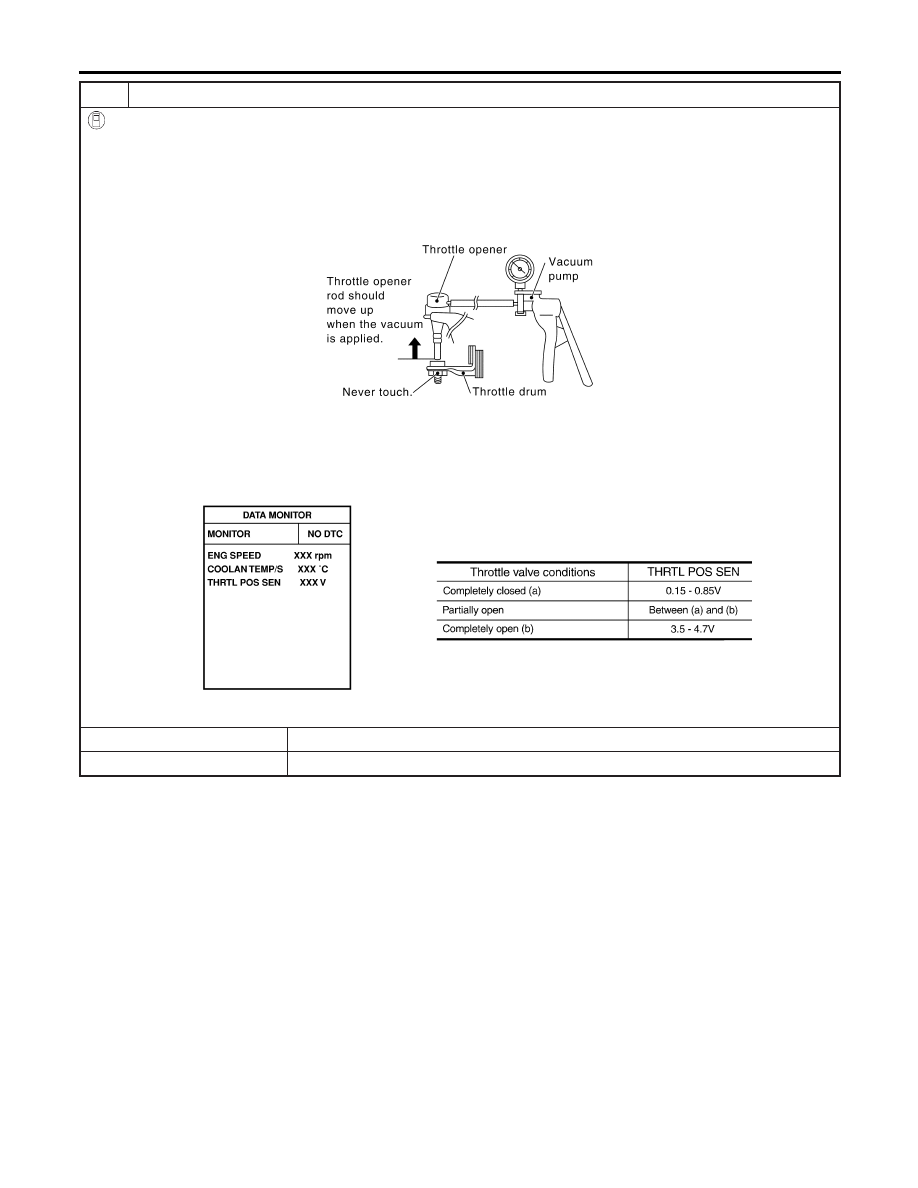

CHECK THROTTLE POSITION SENSOR

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Remove the vacuum hose connected to the throttle opener.
4. Connect suitable vacuum hose to the vacuum pump and the opener.
5. Apply vacuum [more than −40.0 kPa (−300 mmHg, −11.81 inHg)] until the throttle drum becomes free from the rod of

the throttle opener.

SEF793W

6. Turn ignition switch ON.
7. Select “DATA MONITOR” mode with CONSULT-II.
8. Check voltage of “THRTL POS SEN” under the following conditions.

Voltage measurement must be made with throttle position sensor installed in vehicle.

SEF062Y

OK or NG

OK

©

GO TO 14.

NG

©

GO TO 13.

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-480

12

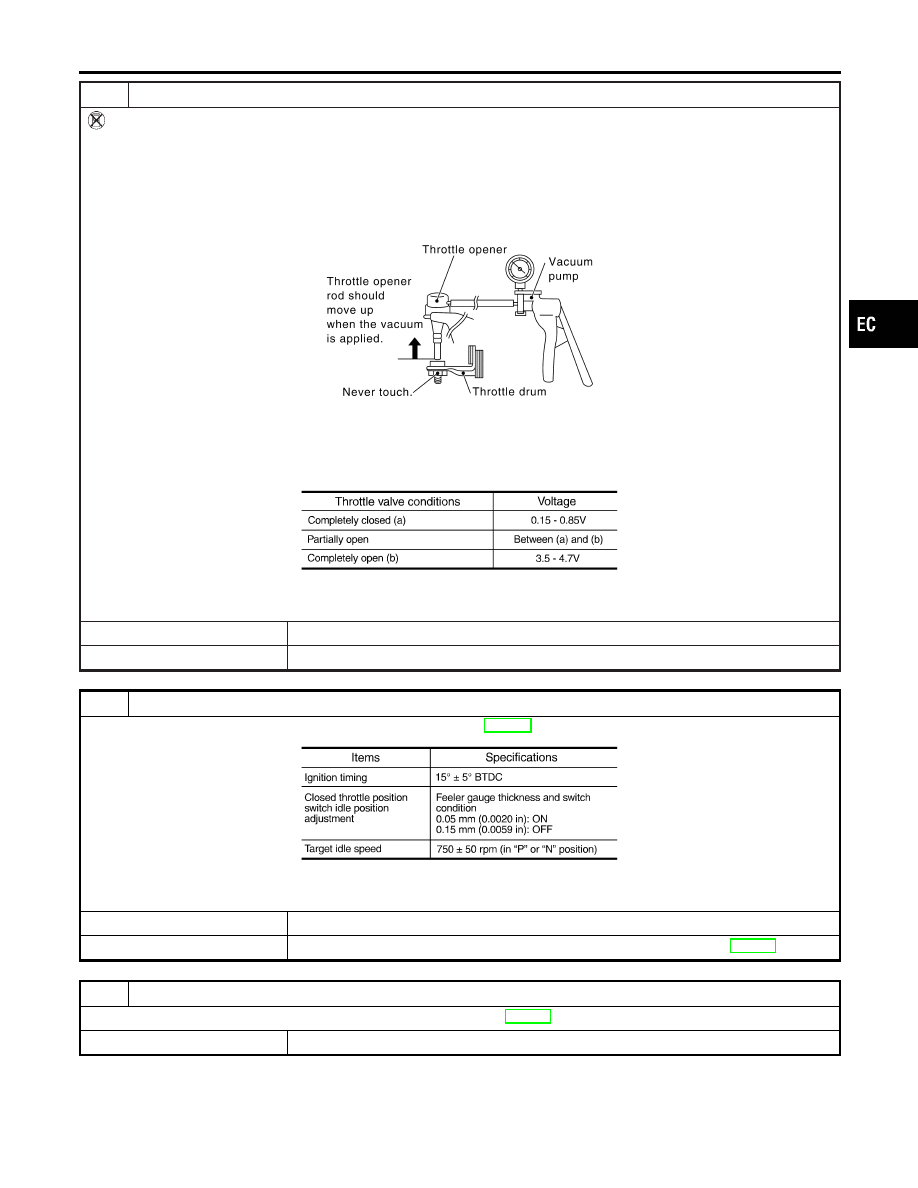

CHECK THROTTLE POSITION SENSOR

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Remove the vacuum hose connected to the throttle opener.
4. Connect suitable vacuum hose to the vacuum pump and the opener.
5. Apply vacuum [more than −40.0 kPa (−300 mmHg, −11.81 inHg)] until the throttle drum becomes free from the rod of

the throttle opener.

SEF793W

6. Turn ignition switch ON.
7. Check voltage between ECM terminal 91 (Throttle position sensor signal) and ground.

Voltage measurement must be made with throttle position sensor installed in vehicle.

MTBL0231

OK or NG

OK

©

GO TO 14.

NG

©

GO TO 13.

13

ADJUST CLOSED THROTTLE POSITION SWITCH

Adjust closed throttle position switch. Refer to “Basic Inspection”, EC-101.

MTBL0655

OK or NG

OK

©

GO TO 14.

NG

©

Replace throttle position sensor. To adjust it, perform “Basic Inspection”, EC-101.

14

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-140.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-481

SEF359Z

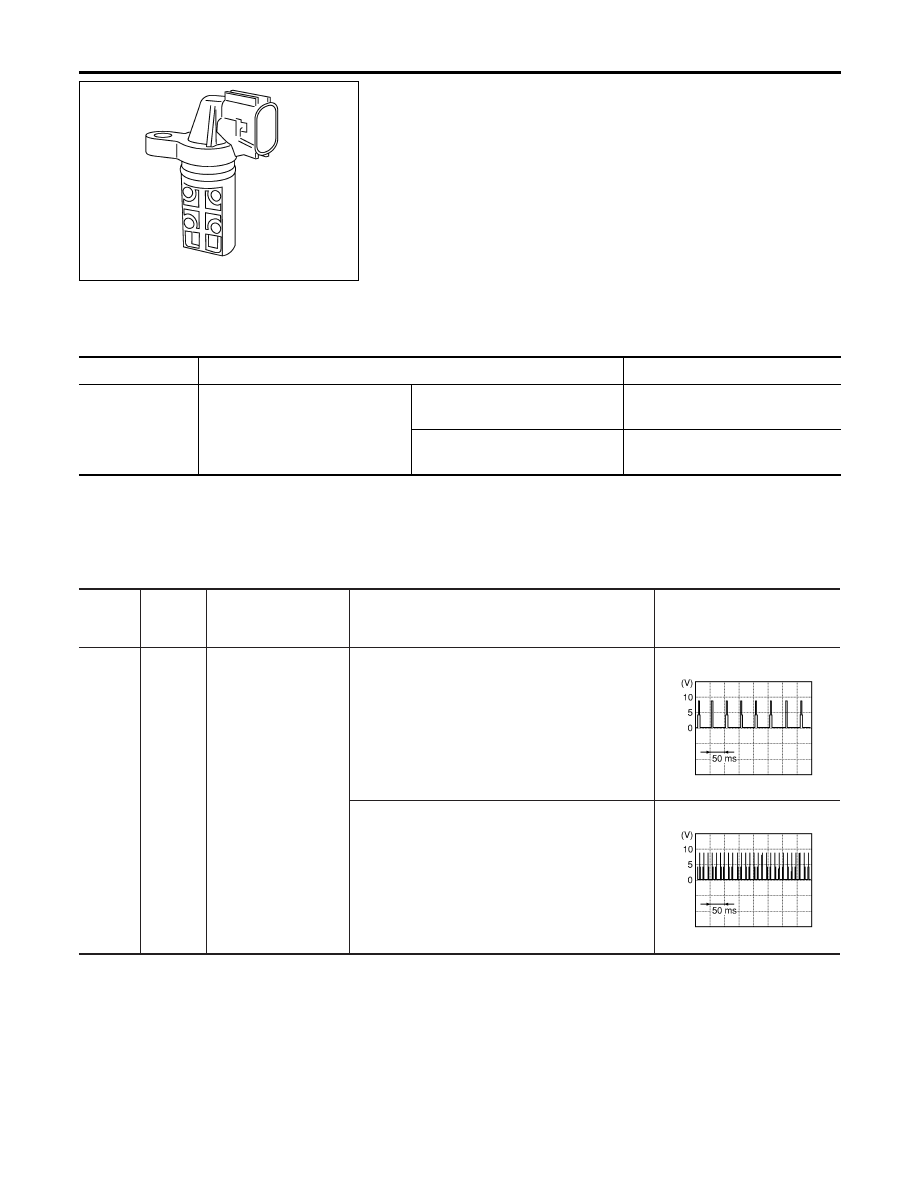

Component Description

NBEC0705

Intake valve advance unit position sensors are located in the front
cylinder heads in both right/left banks.
This sensor uses a Hall IC (element).
The cam position is determined by the intake primary cam sprocket
concave (in three places). The ECM provides feedback to the
intake valve timing control for appropriate target valve open-close
timing according to drive conditions based on detected cam posi-
tion.

CONSULT-II Reference Value in Data Monitor
Mode

NBEC0706

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

INT/V TIM (B1)
INT/V TIM (B2)

I

Engine: After warming up

I

Shift lever “N”

I

Quickly depressed accelerator
pedal

I

No-load

Idle

0° CA

2,000 rpm

Approximately 12 - 18° CA

ECM Terminals and Reference Value

NBEC0707

Specification data are reference values, and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than the ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

79

Y/G

Intake valve timing
control position sen-
sors (RH)

[Engine is running]

I

Warm-up condition

I

Idle speed

Approximately 0.5V

SEF351Z

[Engine is running]

I

Warm-up condition

I

Engine speed is 2,000 rpm.

Approximately 0.5V

SEF352Z

DTC P1140 (RIGHT, -B1), P1145 (LEFT, -B2) INTAKE VALVE TIMING CONTROL

POSITION SENSOR (CIRCUIT)

Component Description
