Description

NBEC0221

SYSTEM DESCRIPTION

NBEC0221S01

Sensor

Input Signal to ECM

ECM

function

Actuator

Crankshaft position sensor (POS)

Engine speed (POS signal)

EVAP can-
ister purge
flow control

EVAP canister purge volume
control solenoid valve

Crankshaft position sensor (REF)

Engine speed (REF signal)

Mass air flow sensor

Amount of intake air

Engine coolant temperature sensor

Engine coolant temperature

Ignition switch

Start signal

Throttle position sensor

Throttle position

Throttle position switch

Closed throttle position

Heated oxygen sensor 1 (front)

Density of oxygen in exhaust gas
(Mixture ratio feedback signal)

Fuel tank temperature sensor

Fuel temperature in fuel tank

Vehicle speed sensor

Vehicle speed

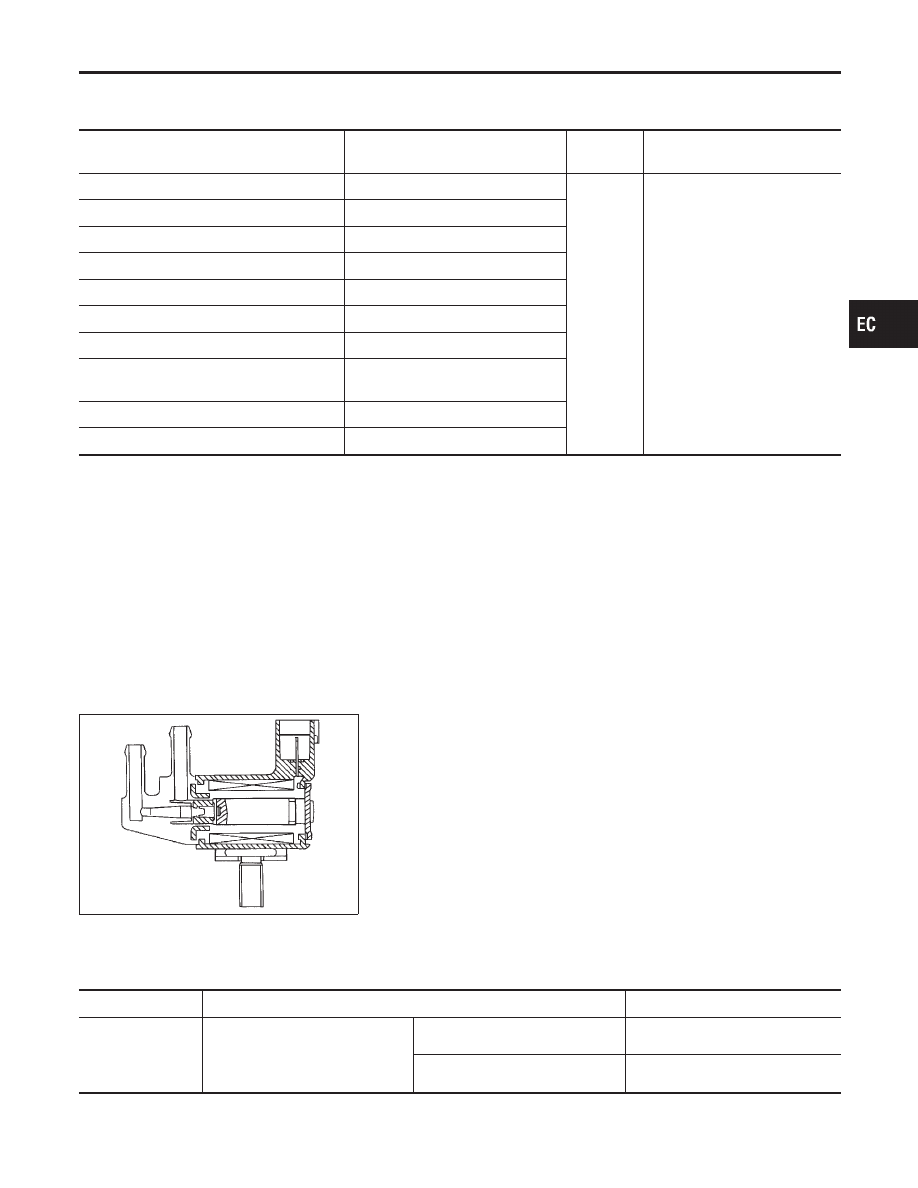

This system controls flow rate of fuel vapor from the EVAP canis-
ter. The opening of the vapor by-pass passage in the EVAP canis-
ter purge volume control solenoid valve changes to control the flow
rate. The EVAP canister purge volume control solenoid valve
repeats ON/OFF operation according to the signal sent from the
ECM. The opening of the valve varies for optimum engine control.
The optimum value stored in the ECM is determined by consider-
ing various engine conditions. When the engine is operating, the
flow rate of fuel vapor from the EVAP canister is regulated as the
air flow changes.

SEF337U

COMPONENT DESCRIPTION

NBEC0221S02

The EVAP canister purge volume control solenoid valve uses a
ON/OFF duty to control the flow rate of fuel vapor from the EVAP
canister. The EVAP canister purge volume control solenoid valve
is moved by ON/OFF pulses from the ECM. The longer the ON
pulse, the greater the amount of fuel vapor that will flow through the
valve.

CONSULT-II Reference Value in Data Monitor
Mode

NBEC0222

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

PURG VOL C/V

I

Engine: After warming up

I

Air conditioner switch “OFF”

I

Shift lever: “N”

I

No-load

Idle (Vehicle stopped)

0%

2,000 rpm

—

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0443 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

(CIRCUIT)

Description

EC-367

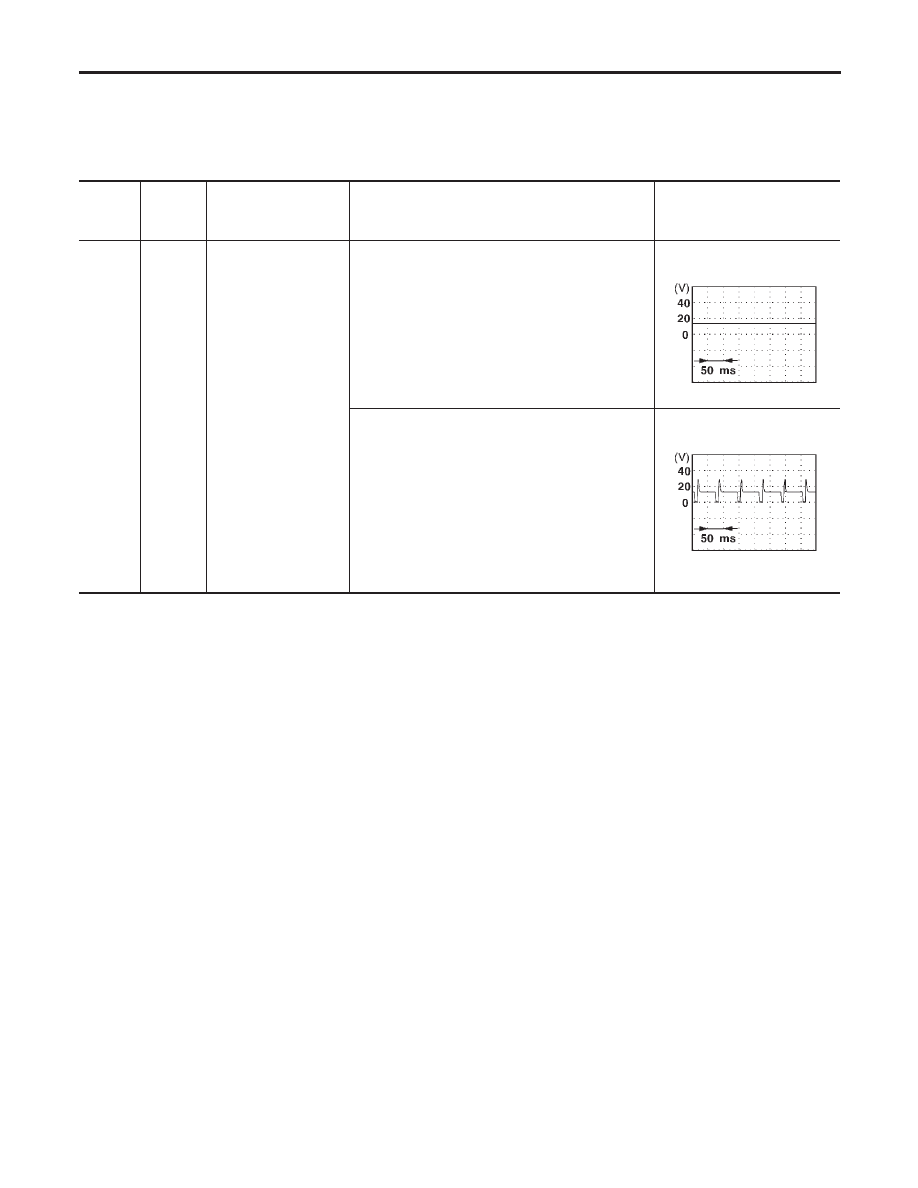

ECM Terminals and Reference Value

NBEC0666

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

1

L/Y

EVAP canister purge
volume control sole-
noid valve

[Engine is running]

I

Idle speed

BATTERY VOLTAGE
(11 - 14V)

SEF994U

[Engine is running]

I

Engine speed is about 2,000 rpm (More than 100
seconds after starting engine).

BATTERY VOLTAGE
(11 - 14V)

SEF995U

On Board Diagnosis Logic

NBEC0224

Malfunction is detected when an improper voltage signal is sent to
ECM through the valve.

Possible Cause

NBEC0511

I

Harness or connectors
(The valve circuit is open or shorted.)

I

EVAP canister purge volume control solenoid valve

DTC P0443 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

(CIRCUIT)

ECM Terminals and Reference Value

EC-368

SEF058Y

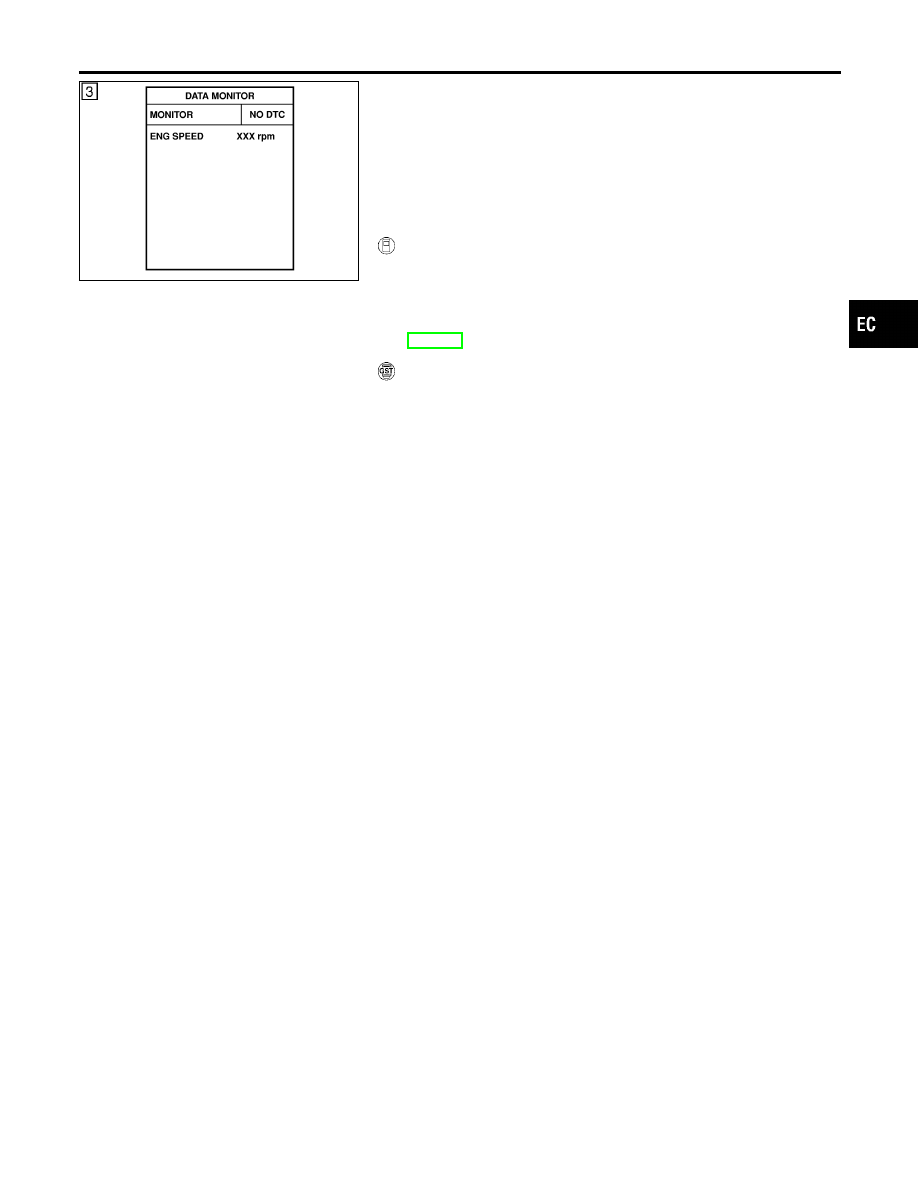

DTC Confirmation Procedure

NBEC0225

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm battery
voltage is more than 11V at idle.

WITH CONSULT-II

NBEC0225S01

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and let it idle for at least 13 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-371.

WITH GST

NBEC0225S02

Follow the proocedure “WITH CONSULT-II” above.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0443 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

(CIRCUIT)

DTC Confirmation Procedure

EC-369

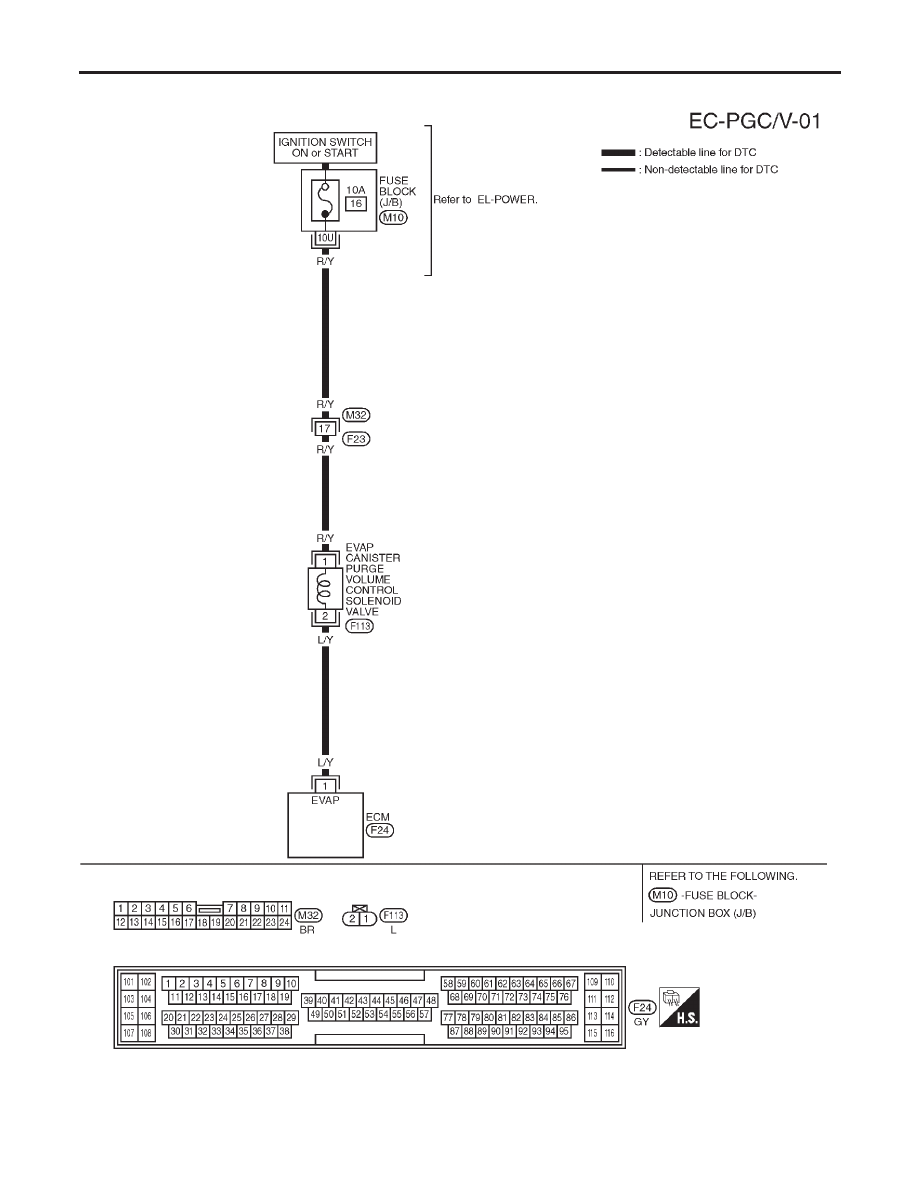

Wiring Diagram

NBEC0226

MEC962C

DTC P0443 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

(CIRCUIT)

Wiring Diagram
