Possible Cause

NBEC0494

I

Harness or connectors
[The camshaft position sensor (PHASE) circuit is open or
shorted.]

I

Camshaft position sensor (PHASE)

I

Starter motor (Refer to SC section.)

I

Starting system circuit (Refer to SC section.)

I

Dead (Weak) battery

DTC Confirmation Procedure

NBEC0200

NOTE:

I

Perform “PROCEDURE FOR MALFUNCTION A” first. If 1st
trip DTC cannot be confirmed, perform “PROCEDURE
FOR MALFUNCTION B AND C”.

I

If

“DTC

Confirmation

Procedure”

has

been

previously

conducted, always turn ignition switch “OFF” and wait at least
10 seconds before conducting the next test.

TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 10.5V at idle.

SEF013Y

PROCEDURE FOR MALFUNCTION A

NBEC0200S01

With CONSULT-II

NBEC0200S0101

1)

Turn ignition switch “ON”.

2)

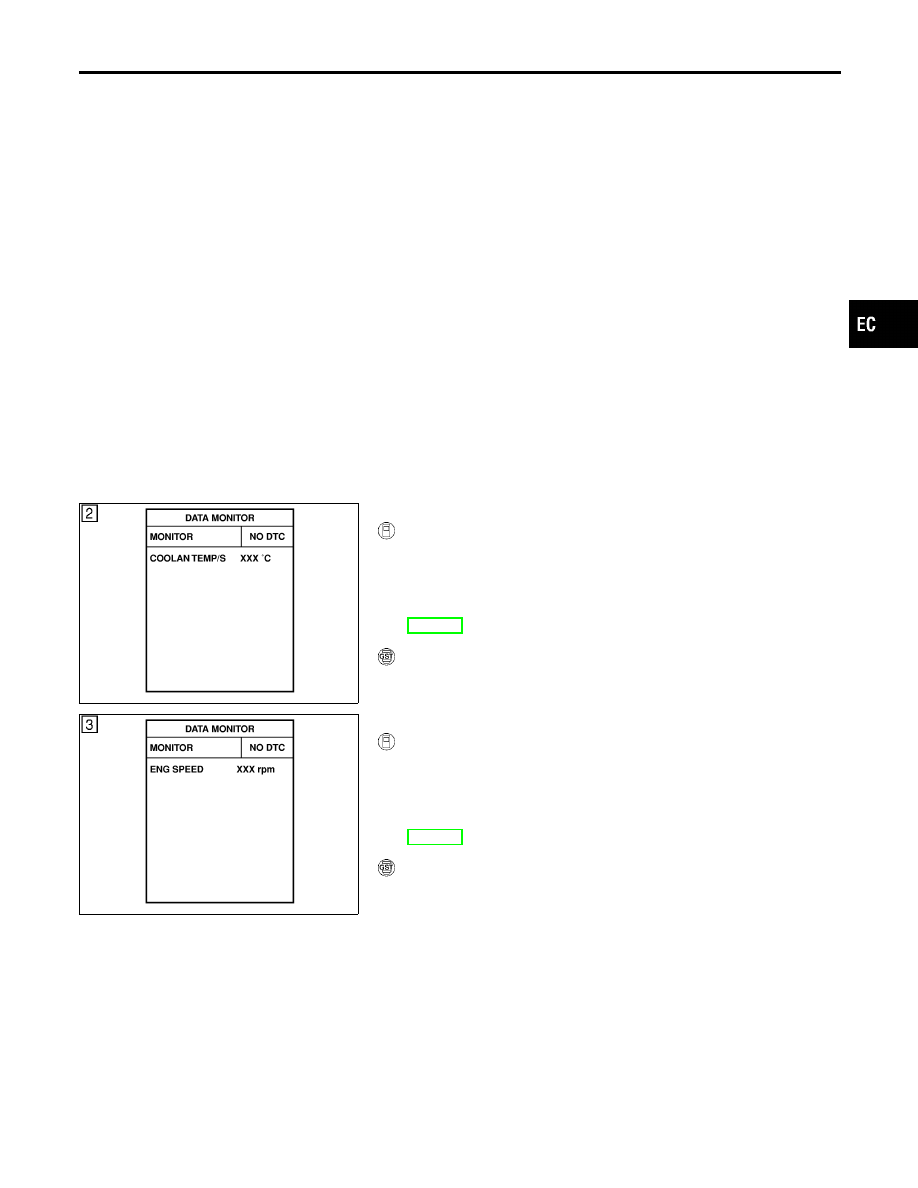

Select “DATA MONITOR” mode with CONSULT-II.

3)

Crank engine for at least 2 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-345.

With GST

NBEC0200S0102

Follow the procedure “With CONSULT-II” above.

SEF058Y

PROCEDURE FOR MALFUNCTION B AND C

NBEC0200S02

With CONSULT-II

NBEC0200S0201

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and run it for at least 2 seconds at idle speed.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-345.

With GST

NBEC0200S0202

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0340 CAMSHAFT POSITION SENSOR (CMPS) (PHASE)

Possible Cause

EC-343

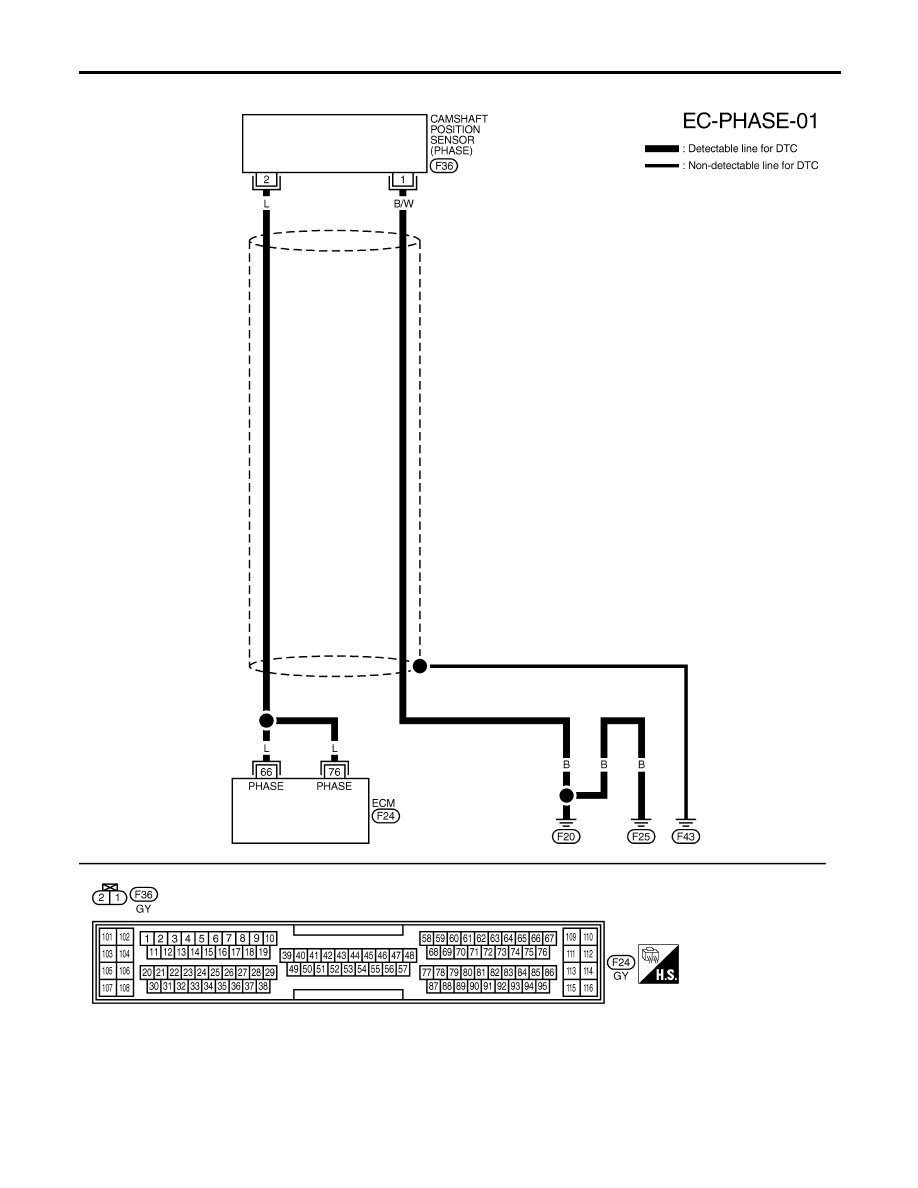

Wiring Diagram

NBEC0201

MEC961C

DTC P0340 CAMSHAFT POSITION SENSOR (CMPS) (PHASE)

Wiring Diagram

EC-344

Diagnostic Procedure

NBEC0202

1

CHECK STARTING SYSTEM

Turn ignition switch to “START” position.

Does the engine turn over?
Does the starter motor operate?

Yes or No

Yes

©

GO TO 2.

No

©

Check starting system. (Refer to SC-10, “STARTING SYSTEM”.)

2

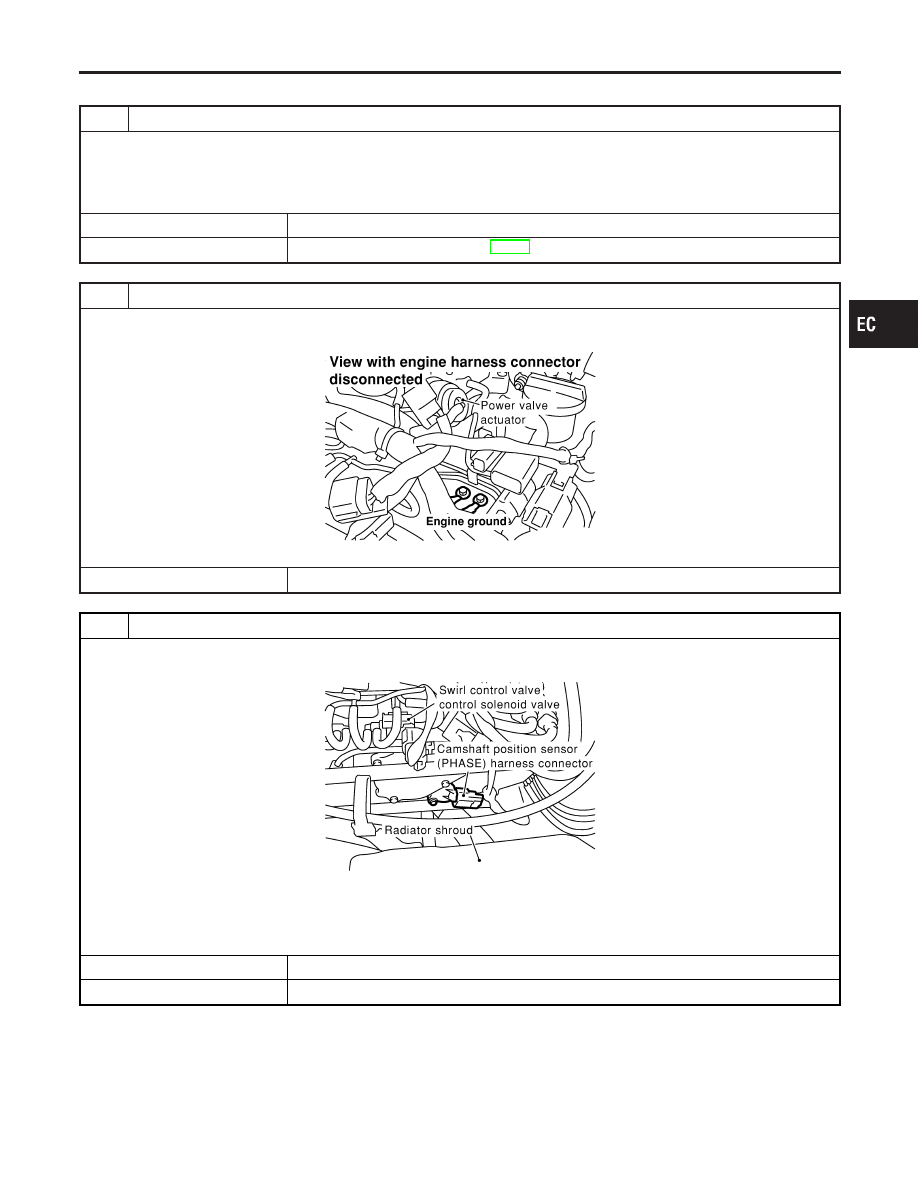

RETIGHTEN GROUND SCREWS

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

SEF959Y

©

GO TO 3.

3

CHECK CMPS (PHASE) INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector and CMPS (PHASE) harness connector.

SEF982Y

3. Check harness continuity between CMPS (PHASE) terminal 2 and ECM terminals 66, 76. Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0340 CAMSHAFT POSITION SENSOR (CMPS) (PHASE)

Diagnostic Procedure

EC-345

4

CHECK CMPS (PHASE) GROUND CIRCUIT FOR OPEN AND SHORT

1. Check harness continuity between CMPS (PHASE) terminal 1 and engine ground.

Continuity should exist.

2. Also check harness for short to power.

OK or NG

OK

©

GO TO 5.

NG

©

Repair open circuit or short to power in harness or connector.

5

CHECK CAMSHAFT POSITION SENSOR (PHASE)-I

1. Loosen the fixing bolt of the camshaft position sensor (PHASE).
2. Remove the CMPS (PHASE).
3. Visually check the CMPS (PHASE) for chipping.

SEF583P

OK or NG

OK

©

GO TO 6.

NG

©

Replace camshaft position sensor (PHASE).

6

CHECK CAMSHAFT POSITION SENSOR (PHASE)-II

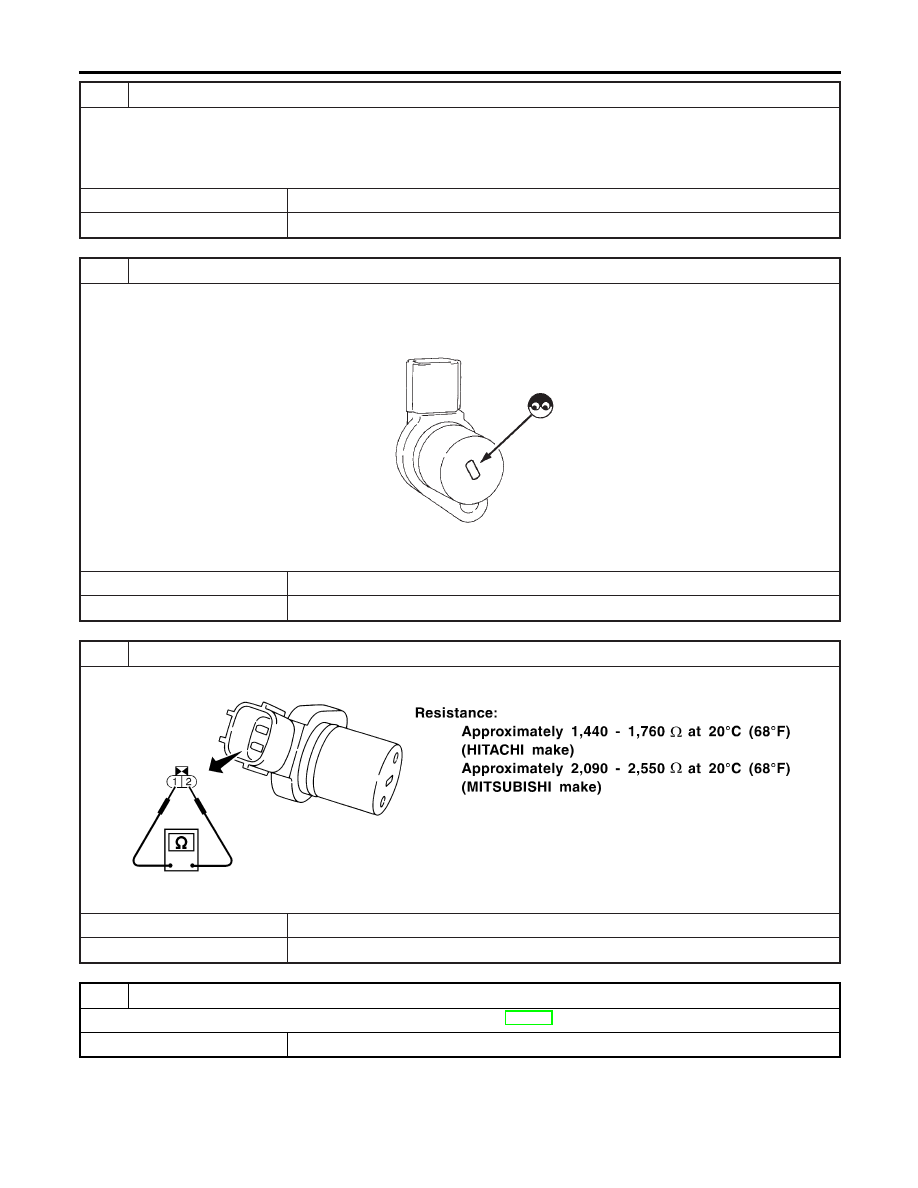

Check resistance between CMPS (PHASE) terminals 1 and 2 as shown below.

SEF325X

OK or NG

OK

©

GO TO 7.

NG

©

Replace camshaft position sensor (PHASE).

7

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-140.

©

INSPECTION END
