4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F112, F28

I

Harness for open between ECM and engine coolant temperature sensor

I

Harness for open between TCM (Transmission Control Module) and engine coolant temperature sensor

©

Repair open circuit or short to power in harness or connectors.

5

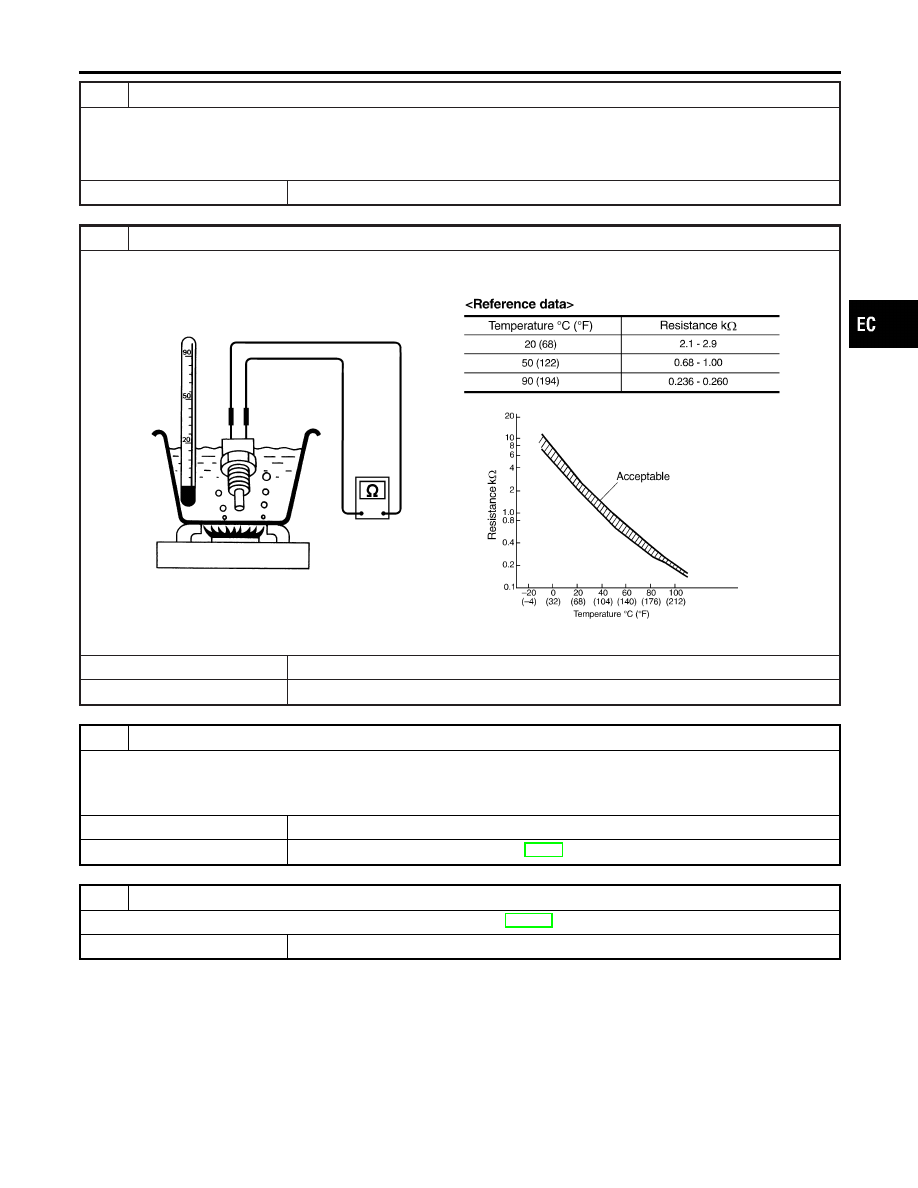

CHECK ENGINE COOLANT TEMPERATURE SENSOR

Check resistance between engine coolant temperature sensor terminals 1 and 2 as shown in the figure.

SEF304X

OK or NG

OK

©

GO TO 6.

NG

©

Replace engine coolant temperature sensor.

6

CHECK THERMOSTAT OPERATION

When the engine is cold [lower than 70°C (158°F)] condition, grasp lower radiator hose and confirm the engine coolant
does not flow.

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace thermostat. Refer to LC-16, “Thermostat”.

7

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-140.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0125 ENGINE COOLANT TEMPERATURE SENSOR (ECTS)

Diagnostic Procedure (Cont’d)

EC-191

SEF463R

SEF288D

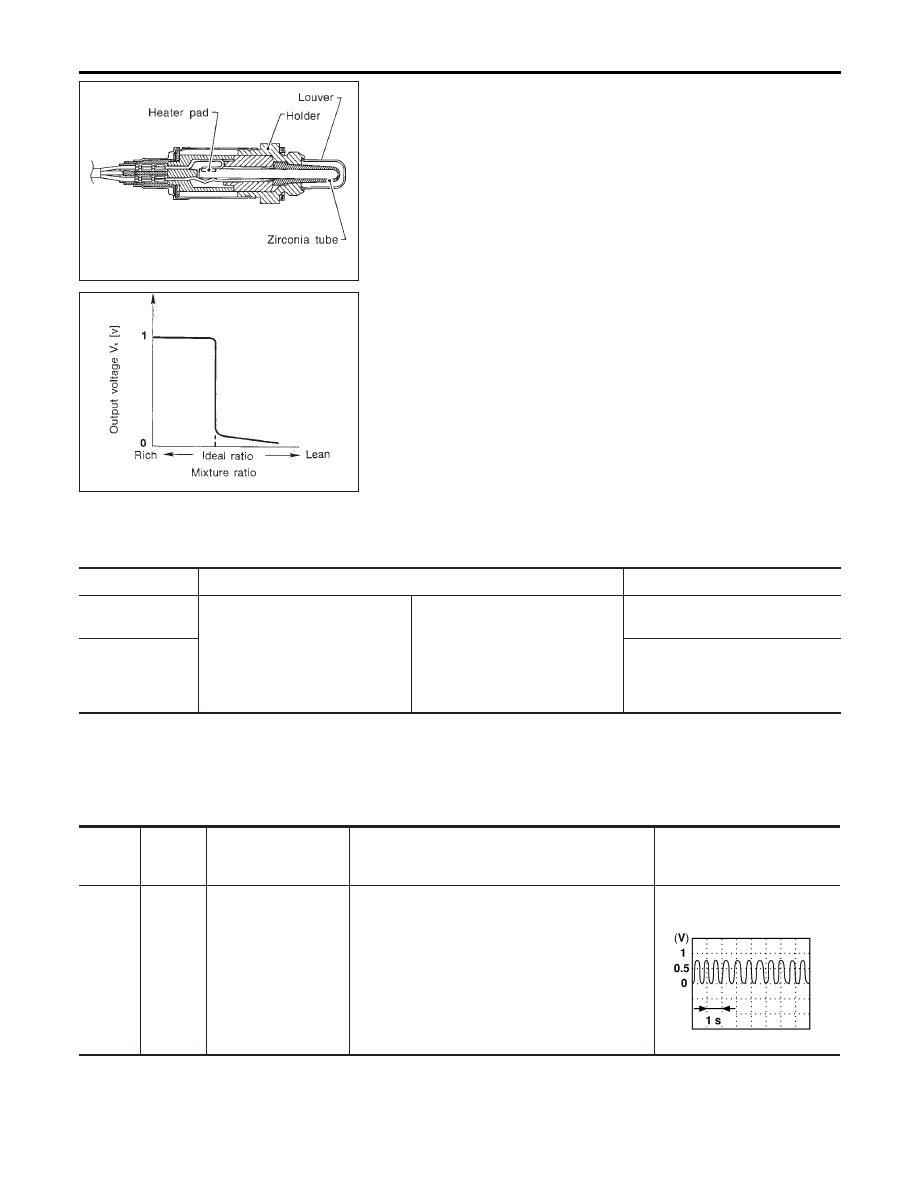

Component Description

NBEC0086

The heated oxygen sensor 1 (front) is placed into the front tube. It
detects the amount of oxygen in the exhaust gas compared to the
outside air. The heated oxygen sensor 1 (front) has a closed-end
tube made of ceramic zirconia. The zirconia generates voltage from
approximately 1V in richer conditions to 0V in leaner conditions.
The heated oxygen sensor 1 (front) signal is sent to the ECM. The
ECM adjusts the injection pulse duration to achieve the ideal air-
fuel ratio. The ideal air-fuel ratio occurs near the radical change
from 1V to 0V.

CONSULT-II Reference Value in Data Monitor
Mode

NBEC0087

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

HO2S1 (B1)
HO2S1 (B2)

I

Engine: After warming up

Maintaining engine speed at 2,000
rpm

0 - 0.3V

+,

Approx. 0.6 - 1.0V

HO2S1 MNTR
(B1)
HO2S1 MNTR
(B2)

LEAN

+,

RICH

Changes more than 5 times during
10 seconds.

ECM Terminals and Reference Value

NBEC0652

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

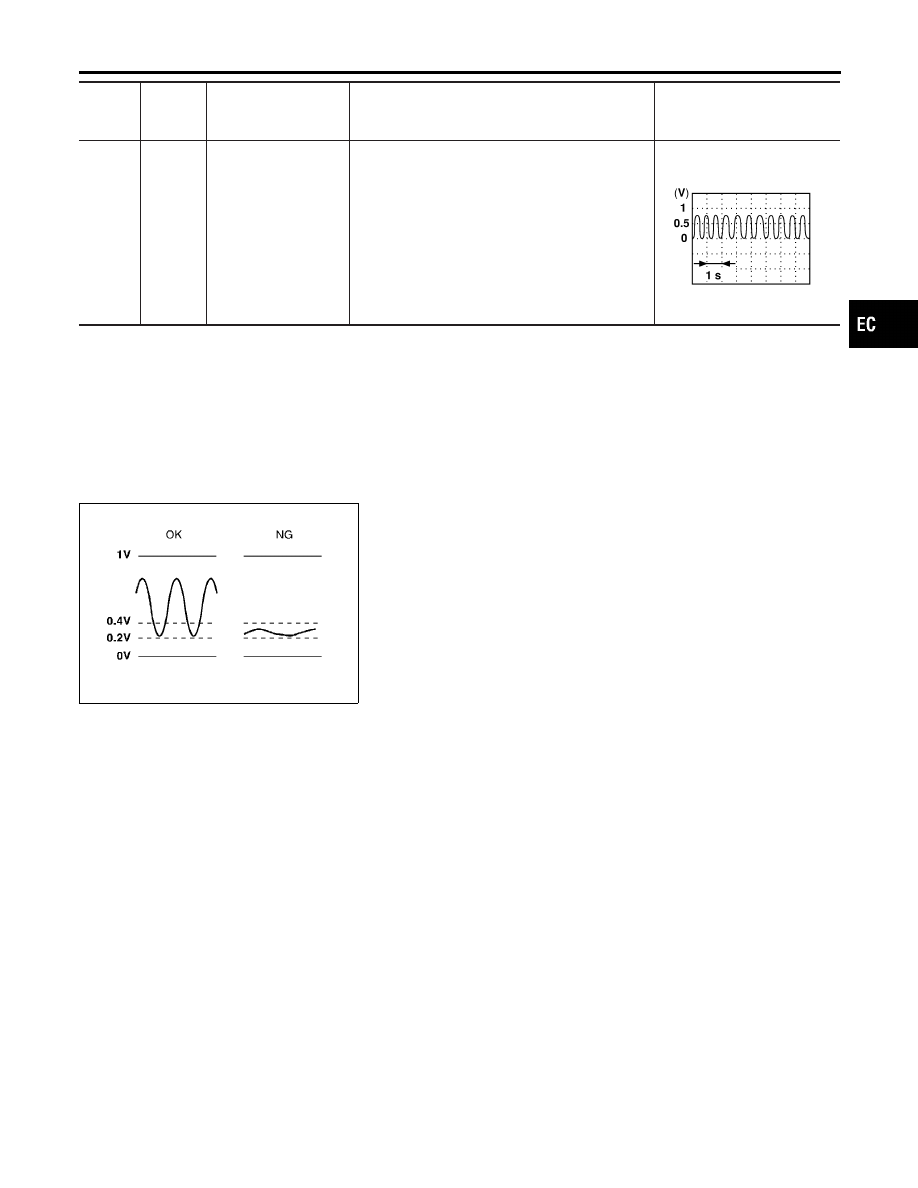

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

63

G

Heated oxygen sensor
1 (front) (bank 1)

[Engine is running]

I

Warm-up condition

I

Engine speed is 2,000 rpm.

0 - Approximately 1.0V (Peri-
odically change)

SEF059V

DTC P0130, P0150 HEATED OXYGEN SENSOR 1 (FRONT) (BANK 1)/(BANK 2)

(CIRCUIT)

Component Description

EC-192

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

62

G/B

Heated oxygen sensor
1 (front) (bank 2)

[Engine is running]

I

Warm-up condition

I

Engine speed is 2,000 rpm.

0 - Approximately 1.0V (Peri-
odically change)

SEF059V

SEF237U

On Board Diagnosis Logic

NBEC0089

Under the condition in which the heated oxygen sensor 1 (front)
signal is not input, the ECM circuits will read a continuous approxi-
mately 0.3V. Therefore, for this diagnosis, the time that output
voltage is within 200 to 400 mV range is monitored, and the diag-
nosis checks that this time is not inordinately long.
Malfunction is detected when the voltage from the sensor is con-
stantly approx. 0.3V.

Possible Cause

NBEC0432

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

Heated oxygen sensor 1 (front)

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0130, P0150 HEATED OXYGEN SENSOR 1 (FRONT) (BANK 1)/(BANK 2)

(CIRCUIT)

ECM Terminals and Reference Value (Cont’d)

EC-193

SEF332Z

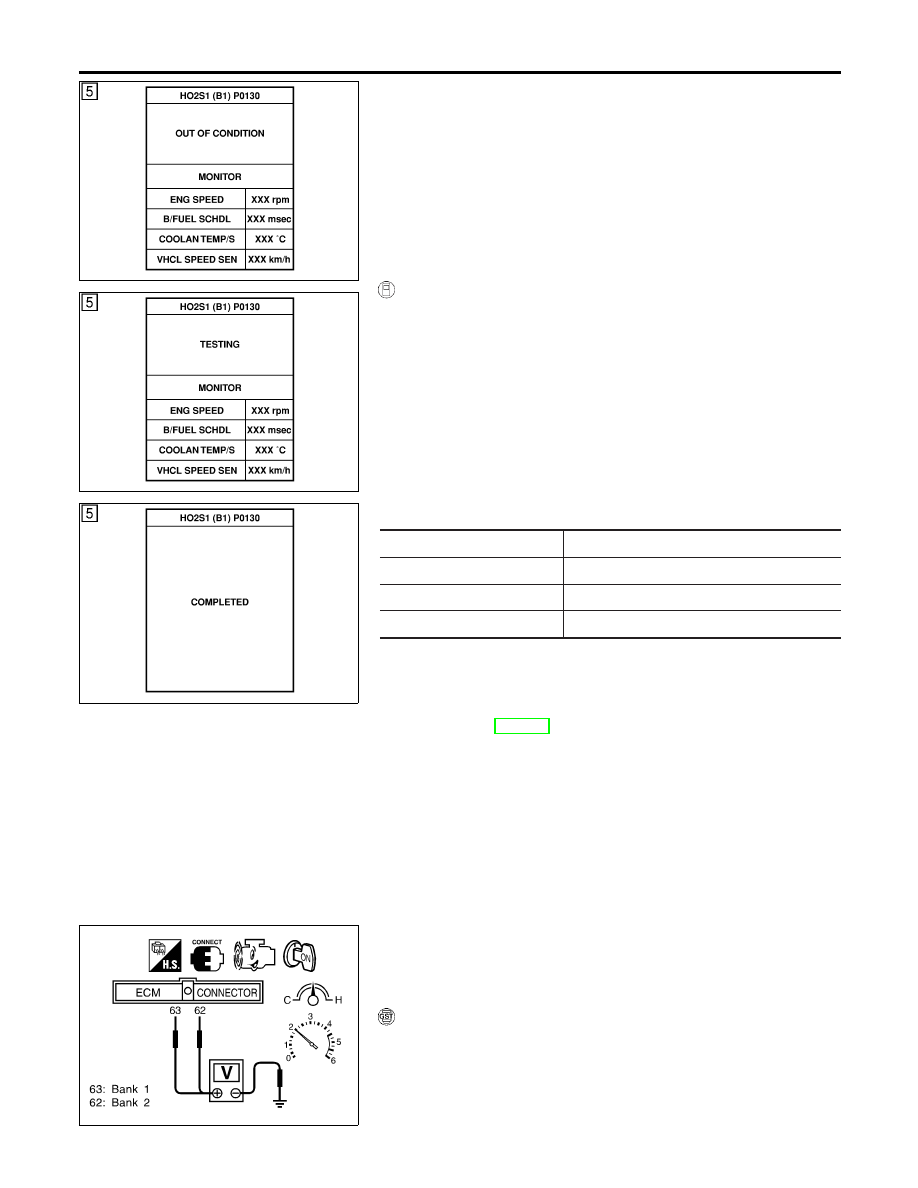

DTC Confirmation Procedure

NBEC0090

SEF333Z

SEF645Y

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 11V at idle.

WITH CONSULT-II

NBEC0090S01

1)

Start engine and warm it up to normal operating temperature.

2)

Select “HO2S1 (B1)/(B2) P0130/P0150” of “HO2S1” in “DTC
WORK SUPPORT” mode with CONSULT-II.

3)

Touch “START”.

4)

Let it idle for at least 3 minutes.

NOTE:
Never raise engine speed above 3,600 rpm after this step. If
the engine speed limit is exceeded, return to step 4.
5)

When the following conditions are met, “TESTING” will be dis-
played on the CONSULT-II screen. Maintain the conditions
continuously until “TESTING” changes to “COMPLETED”. (It
will take approximately 10 to 60 seconds.)

ENG SPEED

1,500 - 2,800 rpm

Vehicle speed

70 - 100 km/h (43 - 62 MPH)

B/FUEL SCHDL

3.0 - 10 msec

Selector lever

Suitable position

If “TESTING” is not displayed after 5 minutes, retry from
step 2.

6)

Make sure that “OK” is displayed after touching “SELF-DIAG
RESULTS”.

If

“NG”

is

displayed,

refer

to

“Diagnostic

Procedure”, EC-198.
During this test, P1148 and P1168 may be stored in ECM.

SEF308XB

Overall Function Check

NBEC0091

Use this procedure to check the overall function of the heated oxy-
gen sensor 1 (front) circuit. During this check, a 1st trip DTC might
not be confirmed.

WITH GST

NBEC0091S01

1)

Start engine and warm it up to normal operating temperature.

2)

Set voltmeter probes between ECM terminal 63 (HO2S1 bank
1 right signal) or 62 (HO2S1 bank 2 left signal) and engine
ground.

DTC P0130, P0150 HEATED OXYGEN SENSOR 1 (FRONT) (BANK 1)/(BANK 2)

(CIRCUIT)

DTC Confirmation Procedure
