Possible Cause

NBEC0728

I

Harness or connectors
(Absolute pressure sensor circuit is open or shorted.)

I

Absolute pressure sensor

DTC Confirmation Procedure

NBEC0729

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.

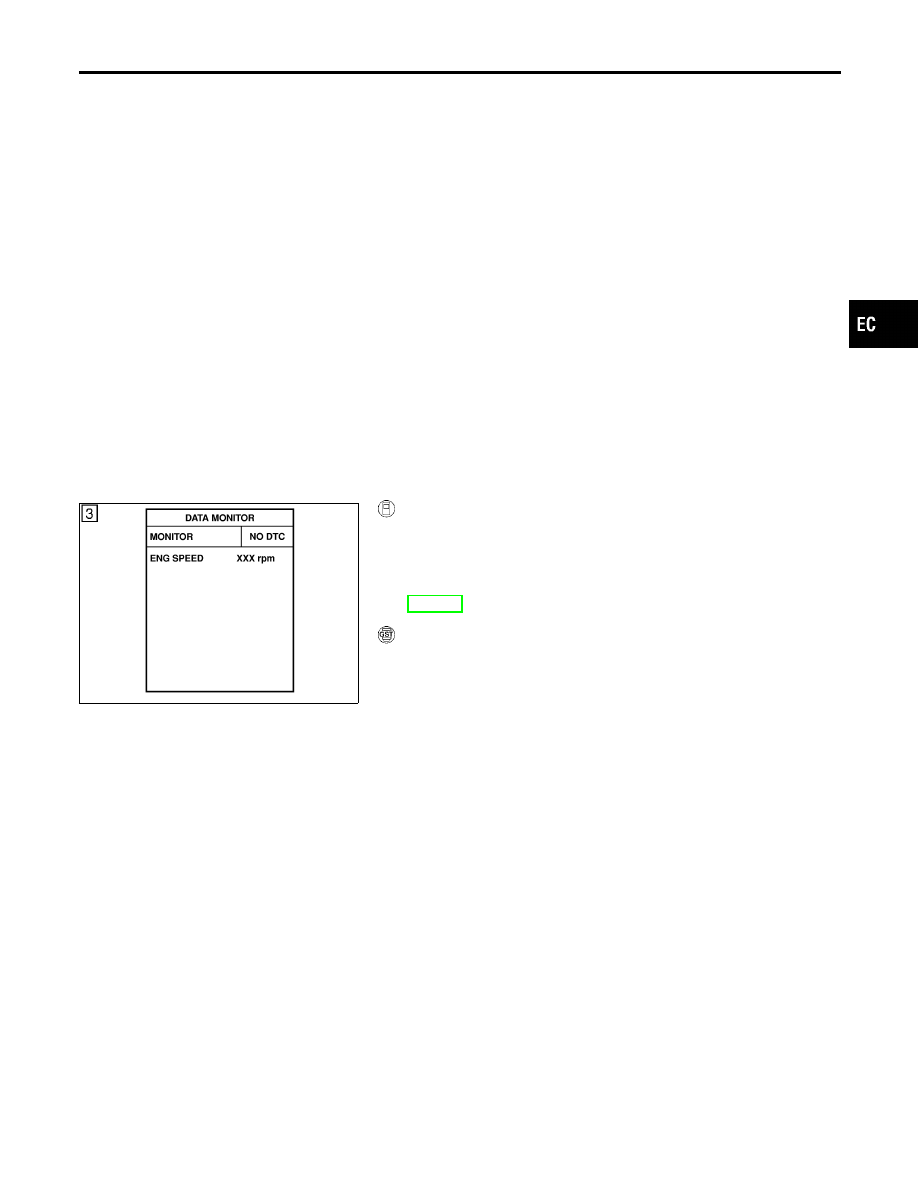

SEF058Y

WITH CONSULT-II

NBEC0729S01

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Wait at least 10 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-161.

WITH GST

NBEC0729S02

Follow the procedure “WITH CONSULT-II” above.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0105 ABSOLUTE PRESSURE SENSOR

Possible Cause

EC-159

Wiring Diagram

=NBEC0730

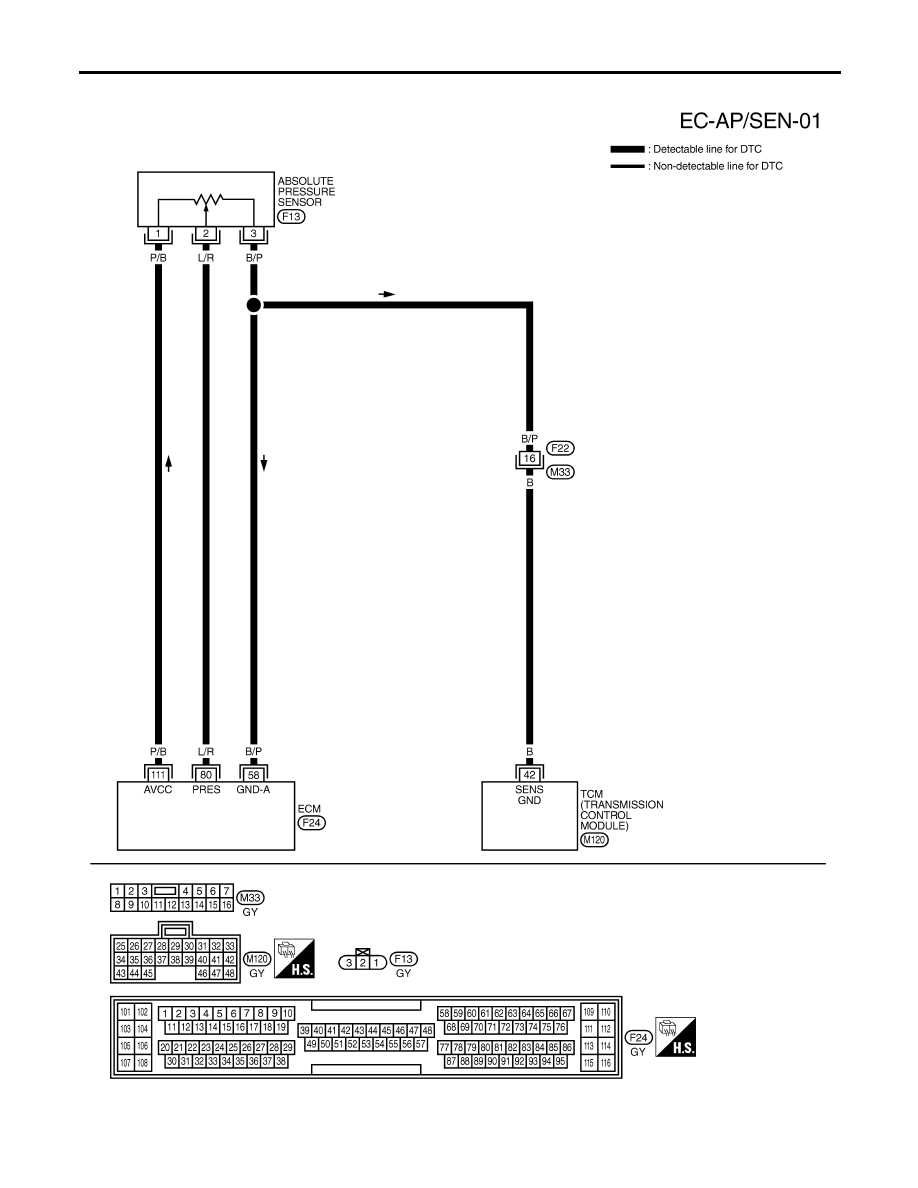

MEC943C

DTC P0105 ABSOLUTE PRESSURE SENSOR

Wiring Diagram

EC-160

Diagnostic Procedure

NBEC0731

1

RETIGHTEN GROUND SCREWS

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

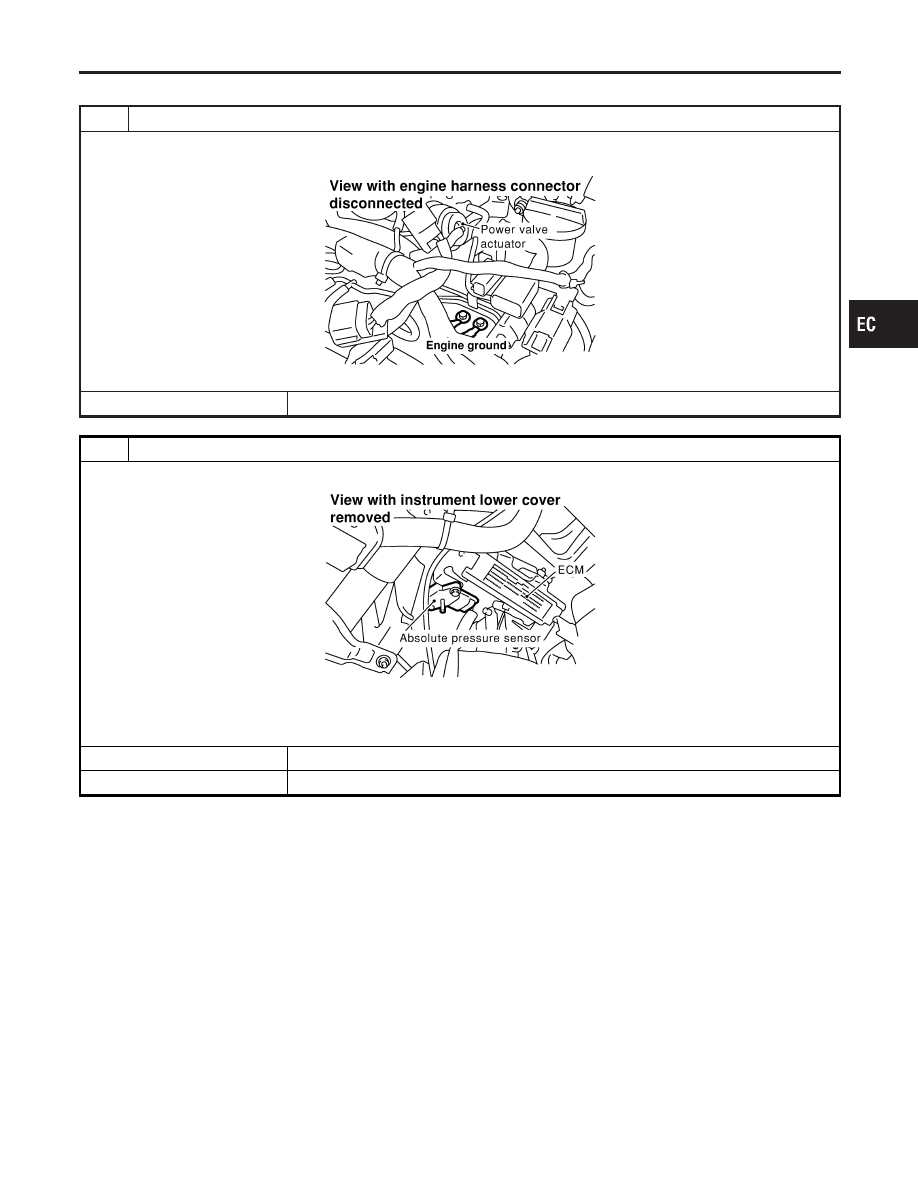

SEF959Y

©

GO TO 2.

2

CHECK ABSOLUTE PRESSURE SENSOR CONNECTOR FOR WATER

1. Disconnect absolute pressure sensor harness connector.

SEF961Y

2. Check sensor harness connector for water.

Water should not exist.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace harness connector.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0105 ABSOLUTE PRESSURE SENSOR

Diagnostic Procedure

EC-161

3

CHECK ABSOLUTE PRESSURE SENSOR POWER SUPPLY CIRCUIT

1. Turn ignition switch “ON”.
2. Check voltage between absolute pressure sensor terminal 1 and ground with CONSULT-II or tester.

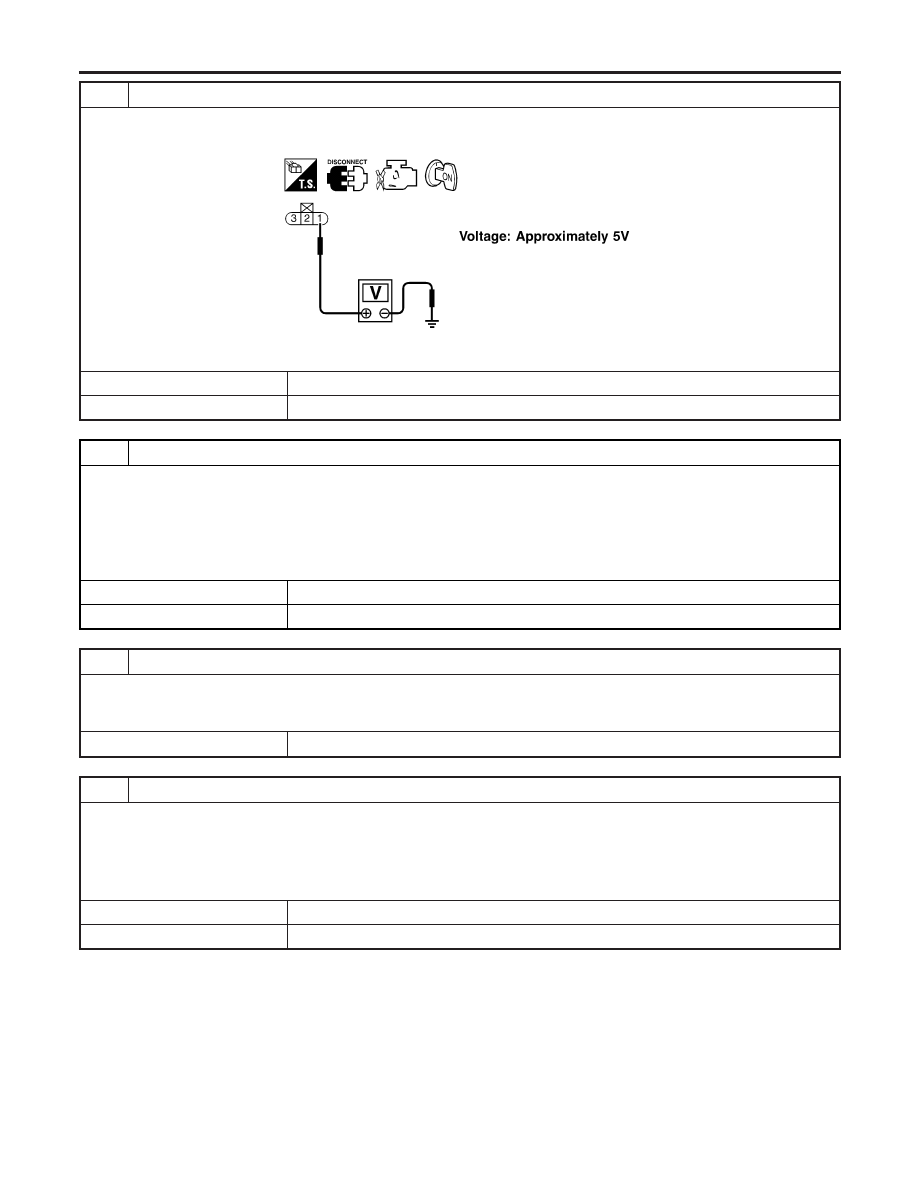

SEF299X

OK or NG

OK

©

GO TO 4.

NG

©

Repair harness or connectors.

4

CHECK ABSOLUTE PRESSURE SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Check harness continuity between absolute pressure sensor terminal 3 and engine ground.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness for open or short between ECM and absolute pressure sensor

I

Harness for open or short between TCM (Transmission Control Module) and absolute pressure sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

6

CHECK ABSOLUTE PRESSURE SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 80 and absolute pressure sensor terminal 2.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 7.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0105 ABSOLUTE PRESSURE SENSOR

Diagnostic Procedure (Cont’d)
