Without CONSULT-II

NBEC0019S0802

1)

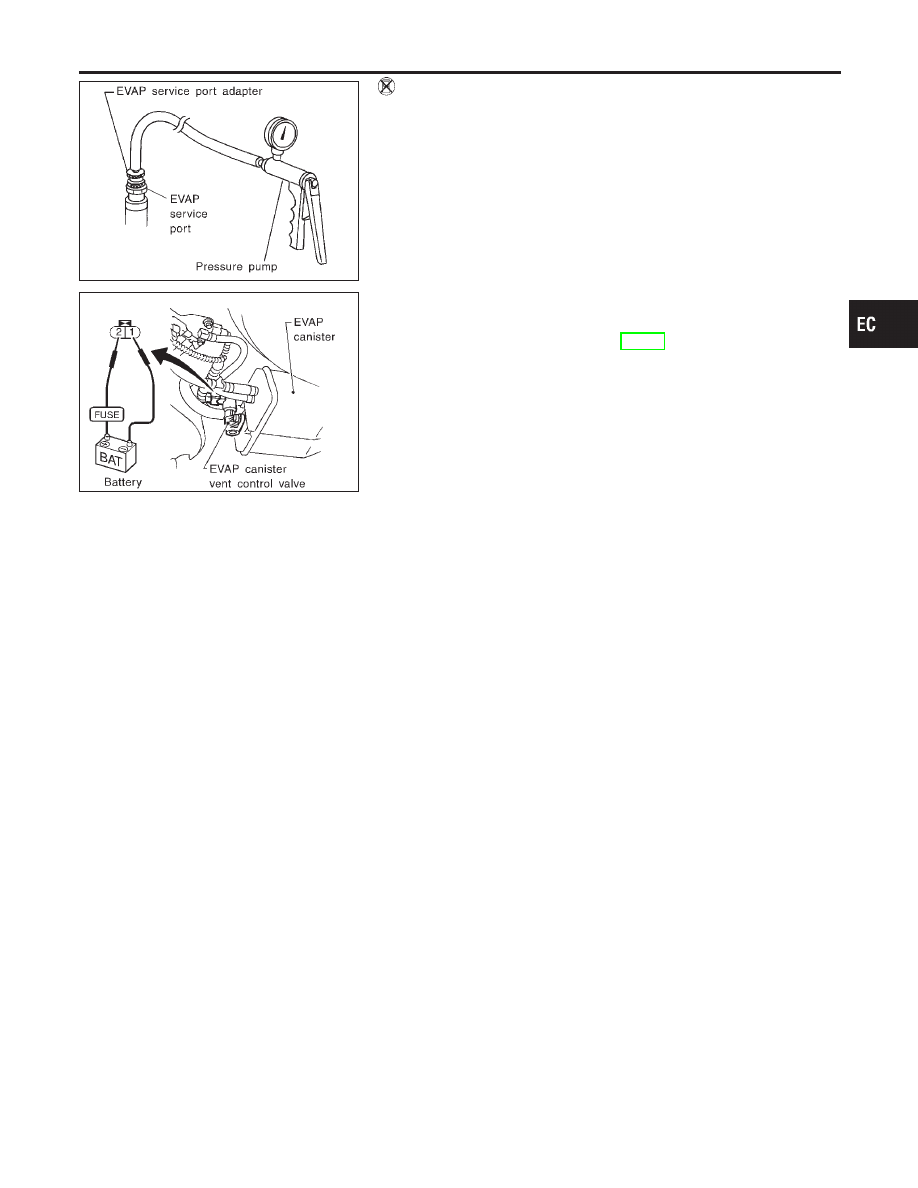

Attach the EVAP service port adapter securely to the EVAP
service port.

2)

Also attach the pressure pump with pressure gauge to the
EVAP service port adapter.

3)

Apply battery voltage to between the terminals of both EVAP
canister vent control valve and vacuum cut valve bypass valve
to make a closed EVAP system.

4)

To locate the leak, deliver positive pressure to the EVAP sys-
tem until pressure gauge points reach 1.38 to 2.76 kPa (0.014
to 0.028 kg/cm

2

, 0.2 to 0.4 psi).

5)

Remove EVAP service port adapter and hose with pressure
pump.

6)

Locate the leak using a leak detector. Refer to “EVAPORATIVE
EMISSION LINE DRAWING”, EC-36.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE AND EMISSION BASIC CONTROL SYSTEM DESCRIPTION

Evaporative Emission System (Cont’d)

EC-35

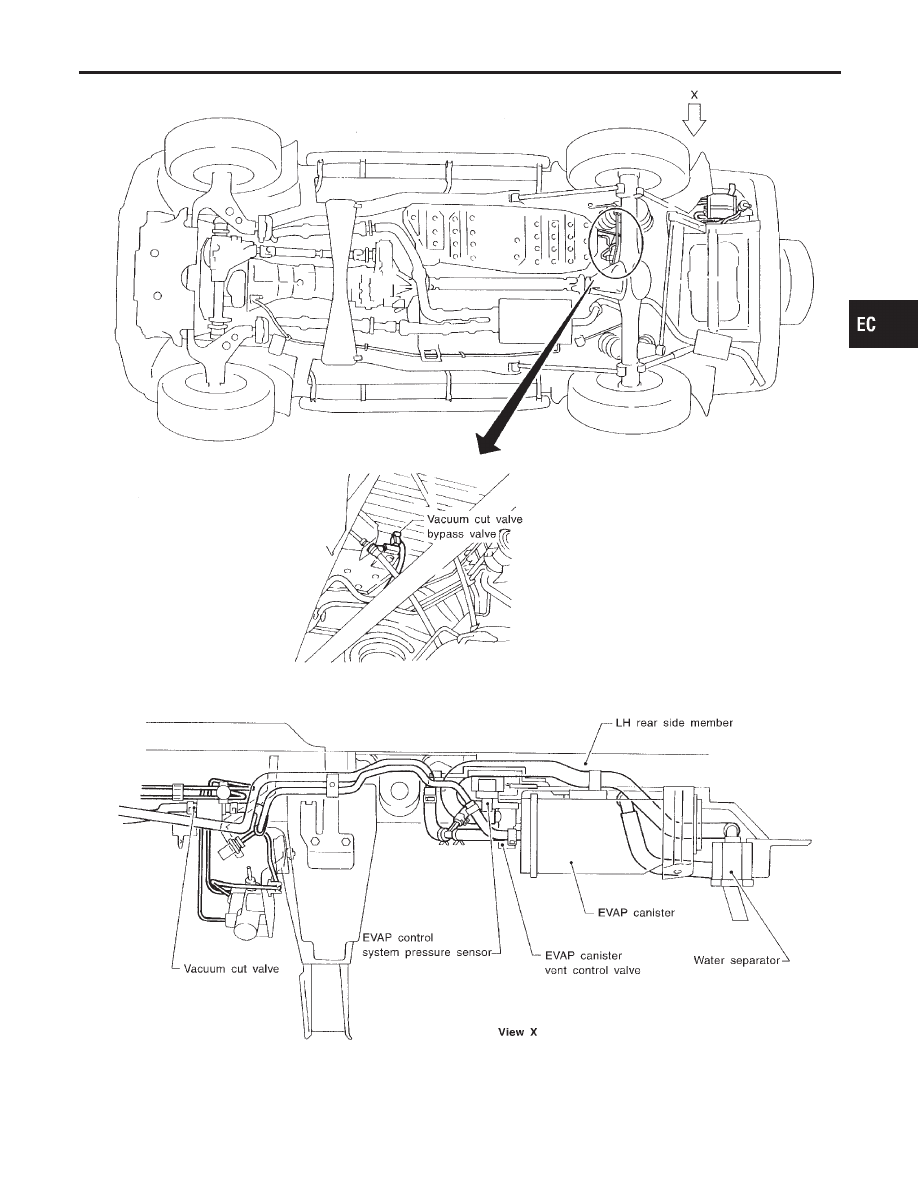

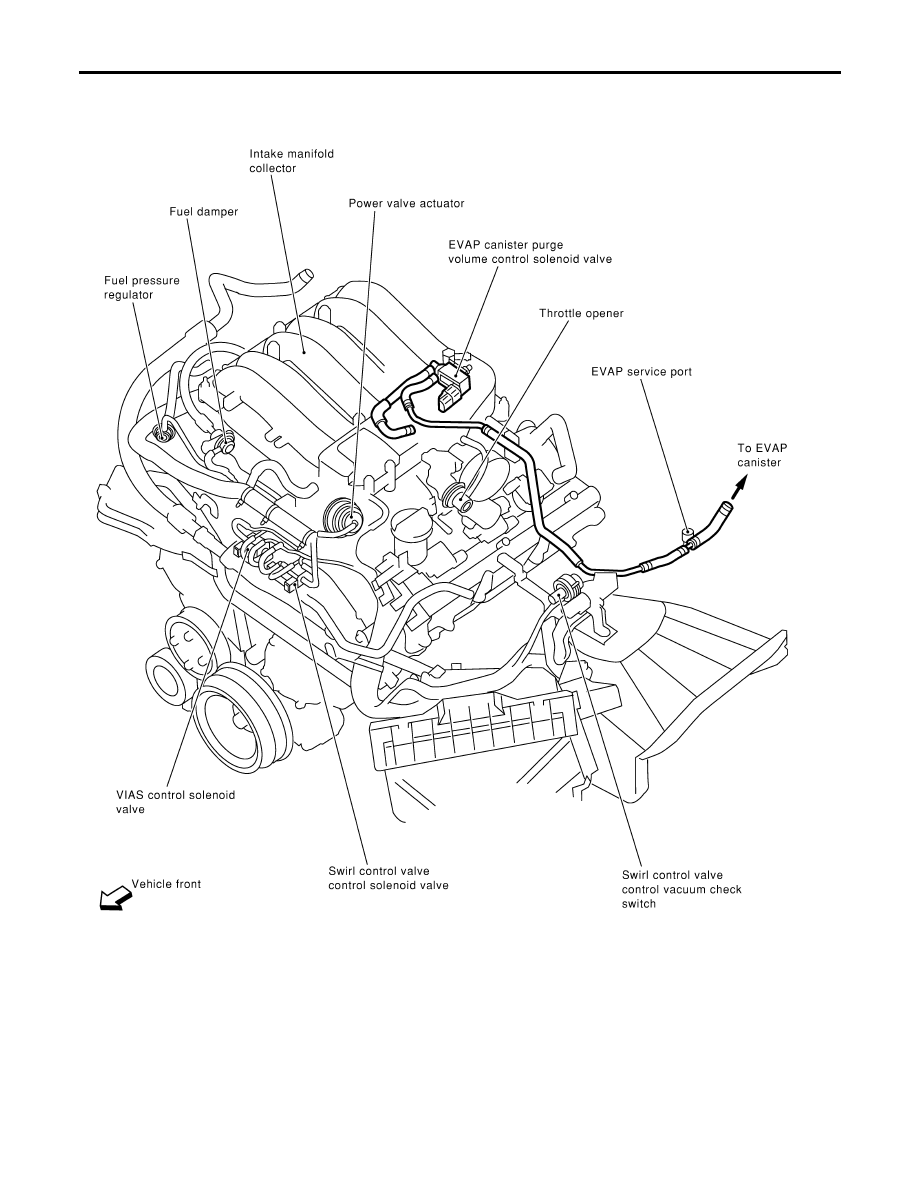

EVAPORATIVE EMISSION LINE DRAWING

NBEC0020

SEF932Y

ENGINE AND EMISSION BASIC CONTROL SYSTEM DESCRIPTION

Evaporative Emission System (Cont’d)

EC-36

SEF870T

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE AND EMISSION BASIC CONTROL SYSTEM DESCRIPTION

Evaporative Emission System (Cont’d)

EC-37

SEF372Q

SEF559A

Positive Crankcase Ventilation

DESCRIPTION

NBEC0021

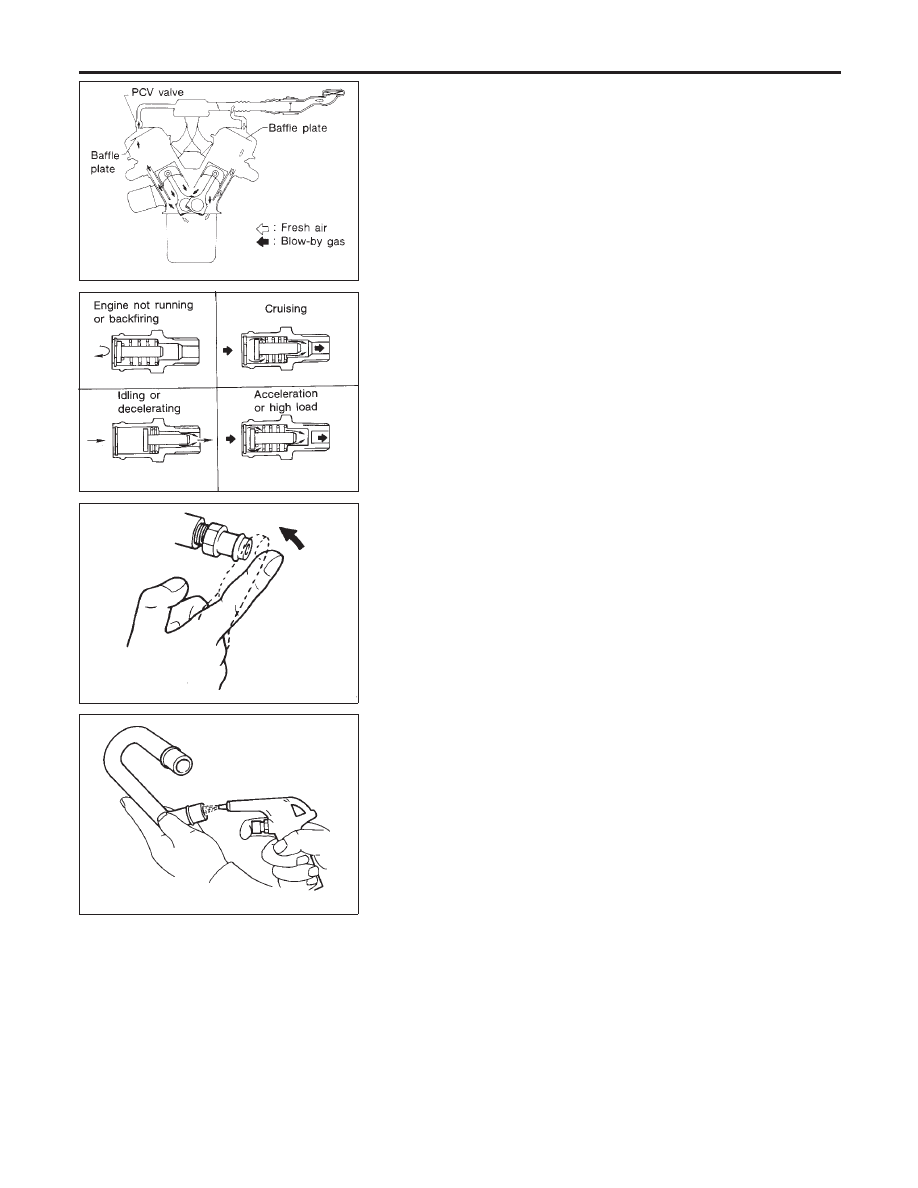

This system returns blow-by gas to the intake manifold.
