SAT983A

c.

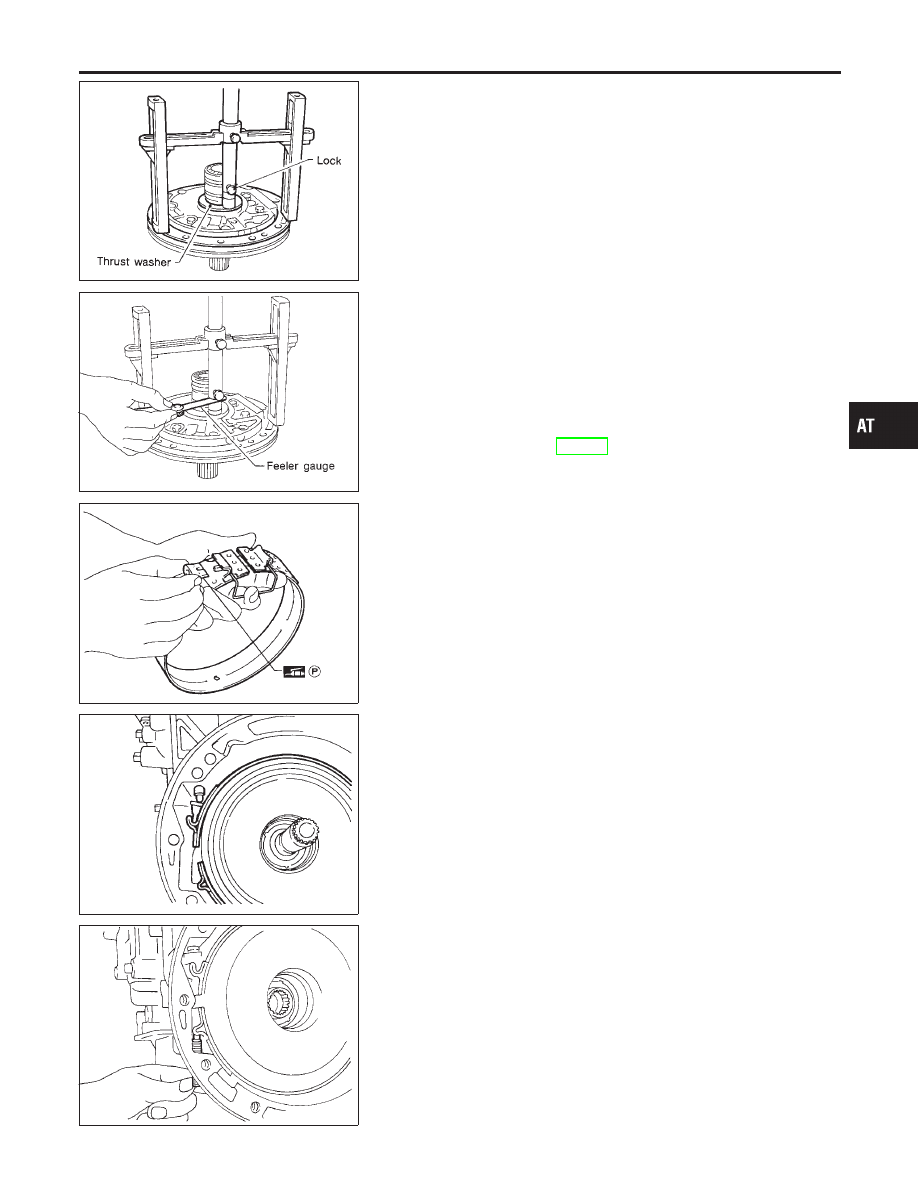

Install original thrust washer on oil pump. Place shim setting
gauge legs onto machined surface of oil pump assembly. Allow
gauging plunger to rest on thrust washer. Lock plunger in place
with set screw.

SAT984A

d.

Use feeler gauge to measure gap between gauging plunger
and gauging cylinder. This measurement should give you exact
reverse clutch drum end play.

Reverse clutch drum end play “T

2

”:

0.55 - 0.90 mm (0.0217 - 0.0354 in)

I

If end play is out of specification, decrease or increase thick-
ness of oil pump thrust washer as necessary.

Available oil pump thrust washer:

Refer to SDS, AT-361.

SAT985A

Assembly (2)

NBAT0157

1.

Install brake band and band strut.

a.

Install band strut on brake band.

I

Apply petroleum jelly to band strut.

SAT986A

b.

Place brake band on periphery of reverse clutch drum, and
insert band strut into end of band servo piston stem.

SAT987A

c.

Install anchor end bolt on transmission case. Then, tighten
anchor end bolt just enough so that reverse clutch drum (clutch
pack) will not tilt forward.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Adjustment (Cont’d)

AT-349

SAT988A

2.

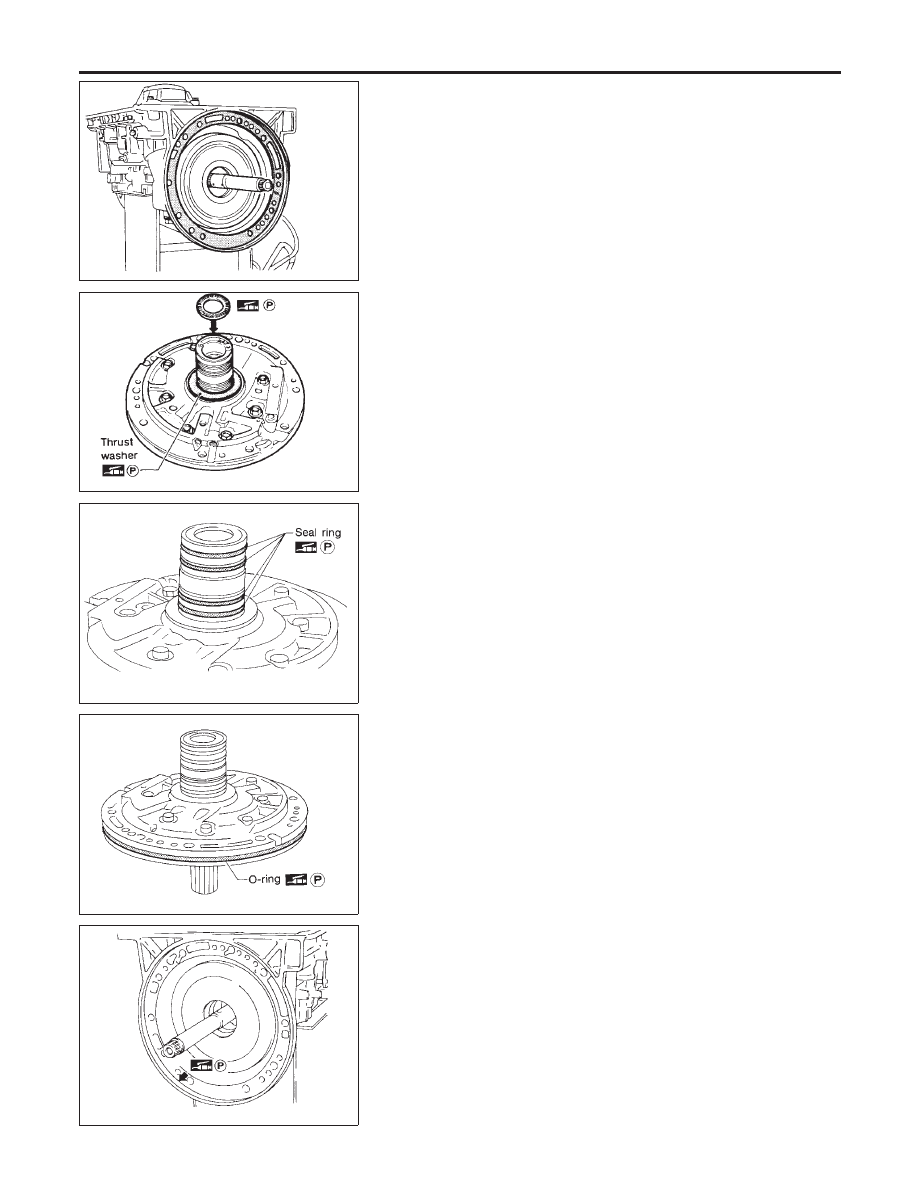

Install input shaft on transmission case.

I

Pay attention to its direction — O-ring groove side is front.

3.

Install gasket on transmission case.

SAT989A

4.

Install oil pump assembly.

a.

Install needle bearing on oil pump assembly.

I

Apply petroleum jelly to the needle bearing.

b.

Install selected thrust washer on oil pump assembly.

I

Apply petroleum jelly to thrust washer.

SAT990A

c.

Carefully install seal rings into grooves and press them into the
petroleum jelly so that they are a tight fit.

SAT991A

d.

Install O-ring on oil pump assembly.

I

Apply petroleum jelly to O-ring.

SAT992A

e.

Apply petroleum jelly to mating surface of transmission case
and oil pump assembly.

ASSEMBLY

Assembly (2) (Cont’d)

AT-350

SAT993A

f.

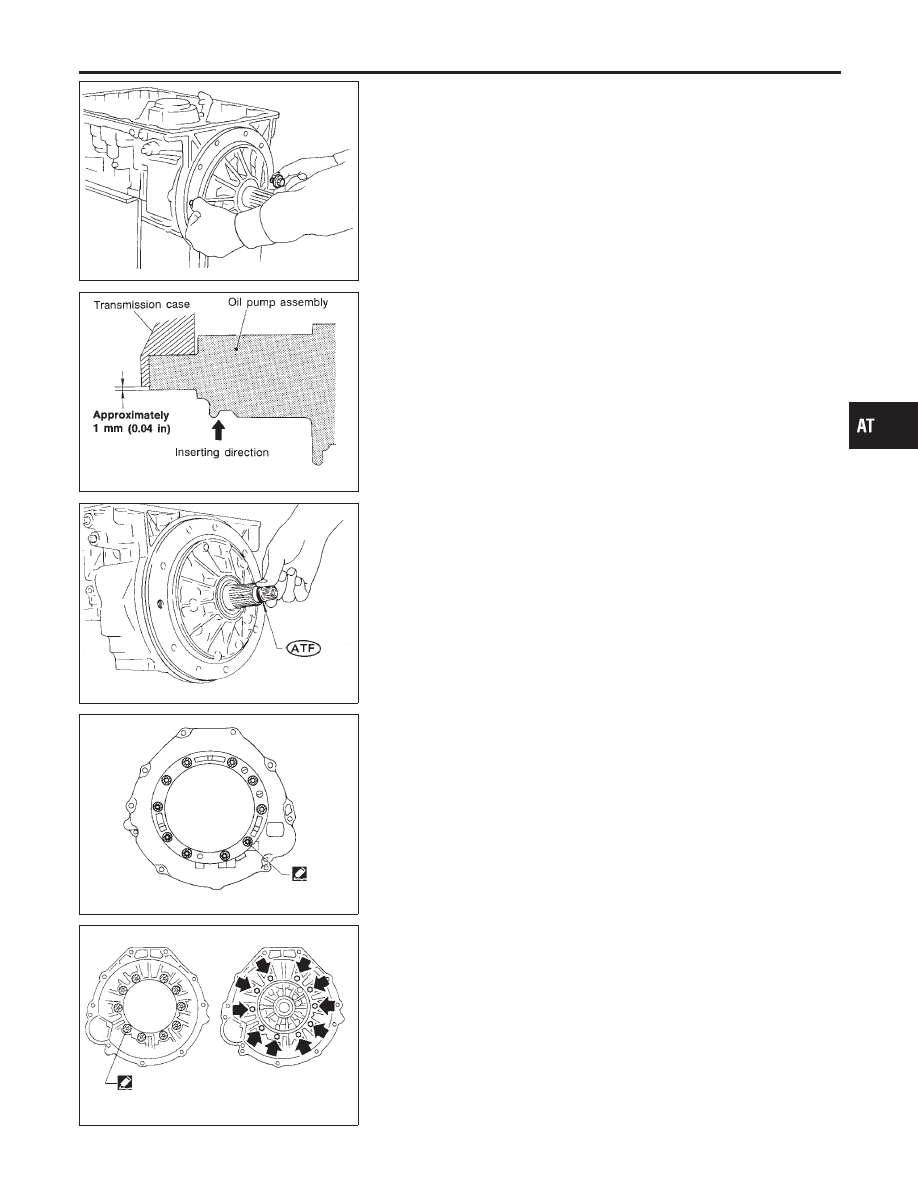

Install oil pump assembly.

I

Install two converter housing securing bolts in bolt holes
in oil pump assembly as guides.

SAT994A

I

Insert oil pump assembly to the specified position in
transmission, as shown at left.

SAT114B

5.

Install O-ring on input shaft.

I

Apply ATF to O-rings.

SAT397C

6.

Install converter housing.

a.

Apply recommended sealant (Genuine anaerobic liquid
gasket, Three Bond TB1215, Locktite Part No. 51813 or
equivalent) to outer periphery of bolt holes in converter hous-
ing.

I

Do not apply too much sealant.

SAT158G

b.

Apply recommended sealant (Genuine anaerobic liquid
gasket, Three Bond TB1215, Locktite Part No. 51813 or
equivalent) to seating surfaces of bolts that secure front of
converter housing.

c.

Install converter housing on transmission case.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Assembly (2) (Cont’d)

AT-351

SAT001B

7.

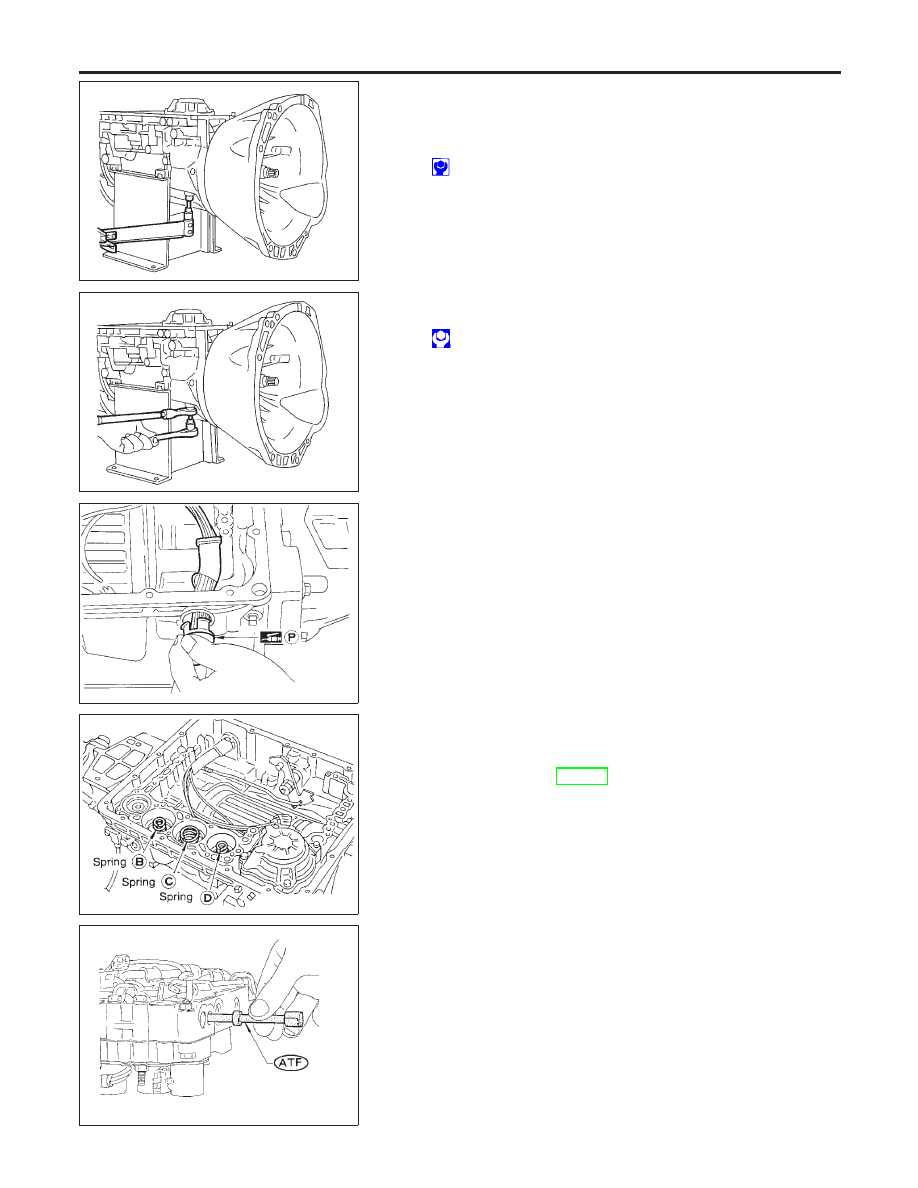

Install turbine revolution sensor.

8.

Adjust brake band.

a.

Tighten anchor end bolt to specified torque.

Anchor end bolt:

: 4 - 6 N·m (0.4 - 0.6 kg-m, 35 - 52 in-lb)

b.

Back off anchor end bolt two and a half turns.

SAT002B

c.

While holding anchor end bolt, tighten lock nut.

Ancher end bolt nut:

: 41 - 50 N·m (4.1 - 5.2 kg-m, 30 - 37 ft-lb)

SAT115B

9.

Install terminal cord assembly.

a.

Install O-ring on terminal cord assembly.

I

Apply petroleum jelly to O-ring.

b.

Compress terminal cord assembly stopper and install terminal
cord assembly on transmission case.

SAT004BA

10. Install control valve assembly.
a.

Install accumulator piston return springs B, C and D.

Free length of return springs:

Refer to SDS, AT-357.

SAT005B

b.

Install manual valve on control valve.

I

Apply ATF to manual valve.

ASSEMBLY

Assembly (2) (Cont’d)
