7

CHECK GROUND CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect A/T device harness connector.
3. Check continuity between A/T device harness terminal 6 and ground. Refer to wiring diagram — SHIFT —.

Continuity should exist.

If OK, check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 8.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

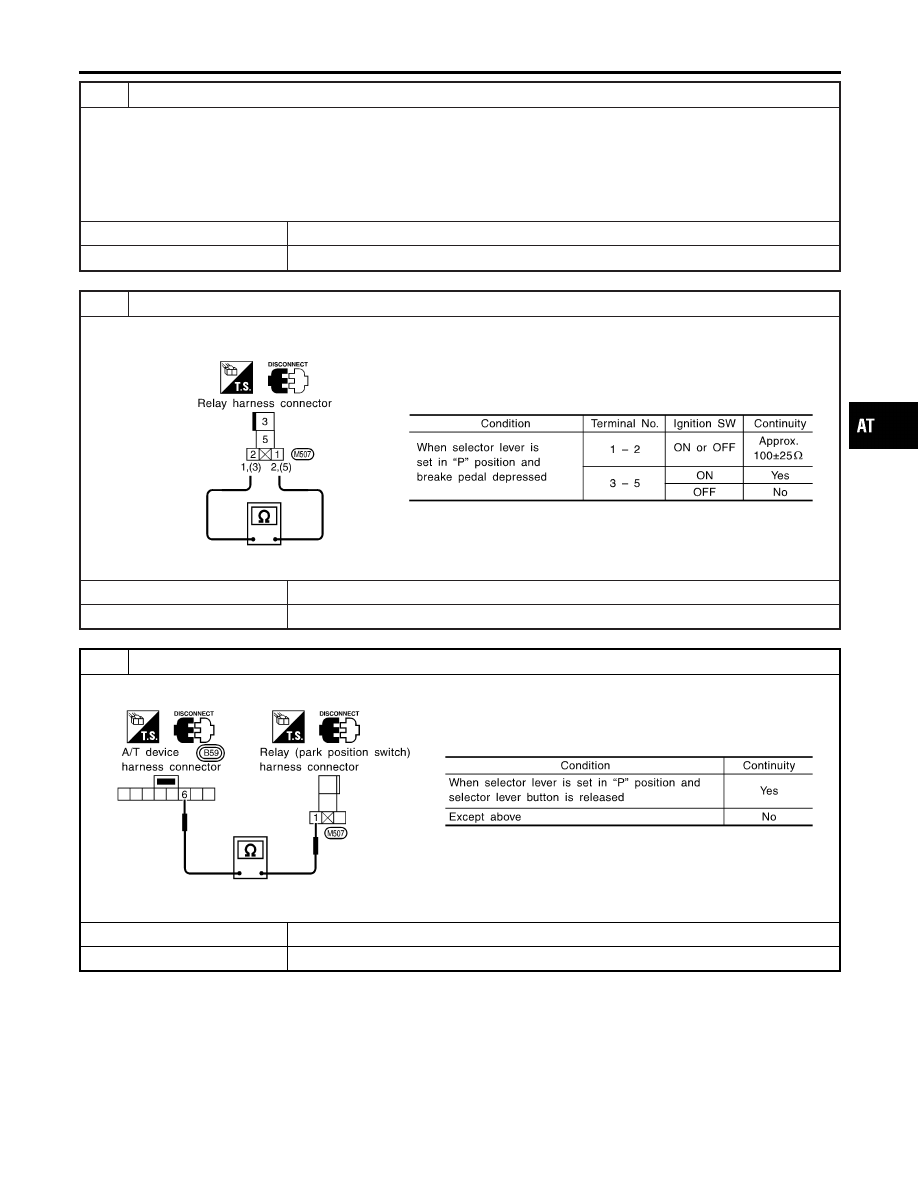

8

CHECK RELAY CIRCUIT

1. Turn ignition switch to ON and OFF position.

I

Check continuity between terminals 1, 2, 3 and 5.

SAT775J

Yes or No

Yes

©

GO TO 9.

No

©

Replace relay.

9

CHECK PARK POSITION SWITCH

I

Check continuity between A/T device harness terminal 6 and relay (park position switch) harness terminal 1.

SAT180K

OK or NG

OK

©

GO TO 10.

NG

©

Replace park position switch.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure (Cont’d)

AT-269

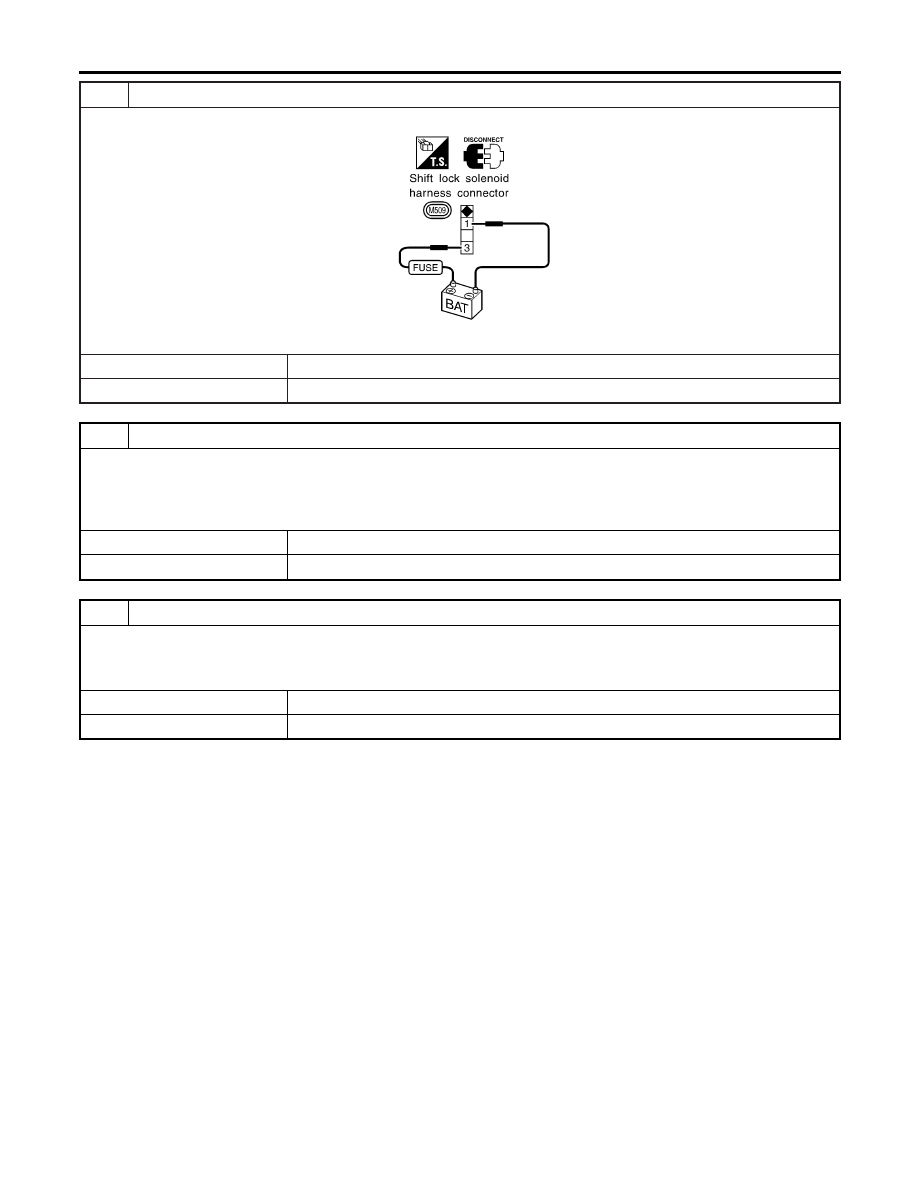

10

CHECK SHIFT LOCK SOLENOID

I

Check operation by applying battery voltage shift lock solenoid harness terminals 1 and 3.

SAT762J

OK or NG

OK

©

GO TO 11.

NG

©

Replace shift lock solenoid.

11

CHECK SHIFT LOCK OPERATION

1. Reconnect shift lock harness connector.
2. Turn ignition switch from OFF to ON position. (Do not start engine.)
3. Recheck shift lock operation.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 12.

12

CHECK A/T DEVICE INSPECTION

1. Perform A/T device input/output signal inspection test.
2. If NG, recheck harness connector connection.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure (Cont’d)

AT-270

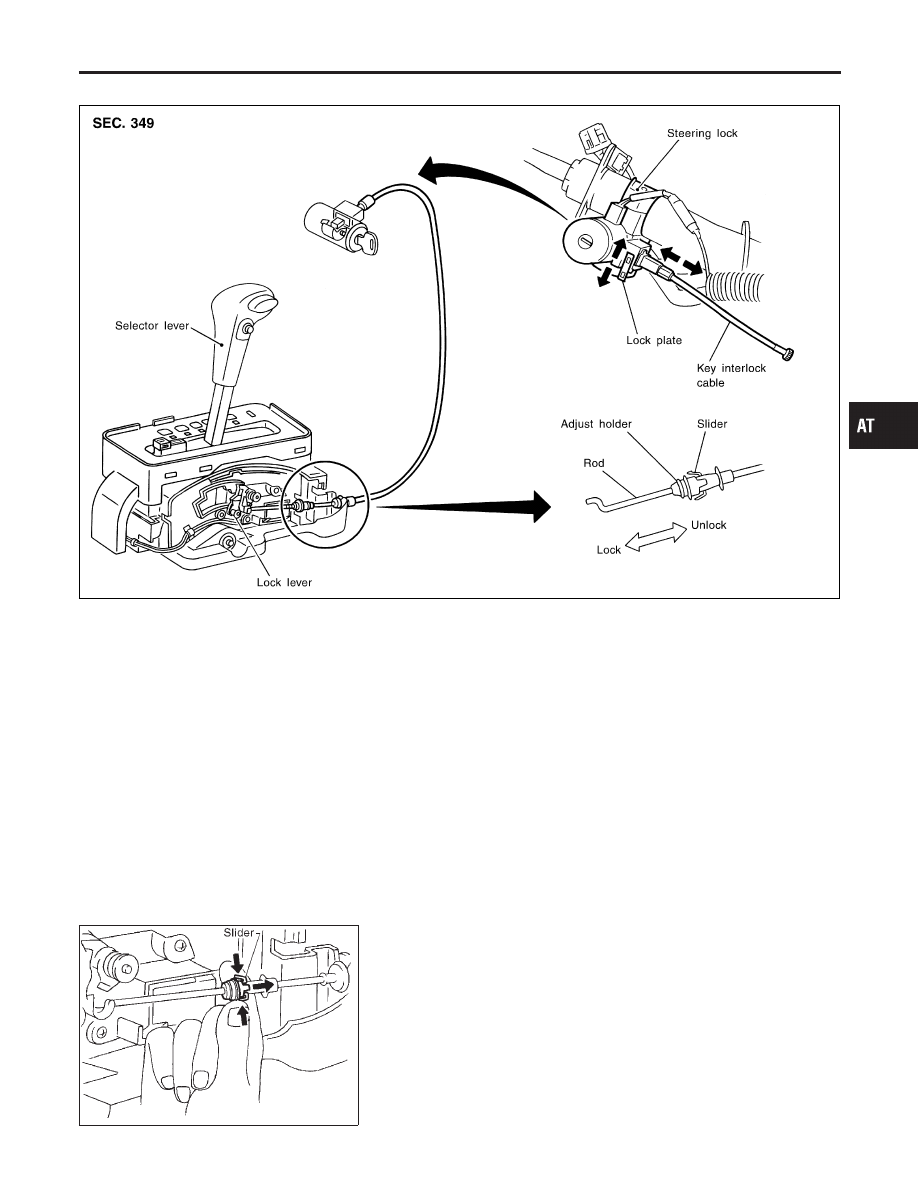

Components

NBAT0097

SAT147K

CAUTION:

I

Install key interlock cable in such a way that it will not be
damaged by sharp bends, twists or interference with adja-
cent parts.

I

After installing key interlock cable to control device, make
sure that casing cap and bracket are firmly secured in
their positions. If casing cap can be removed with an
external load of less than 39.2 N (4.0 kg, 8.8 lb), replace
key interlock cable with new one.

SAT353I

Removal

NBAT0098

Unlock slider from adjuster holder and remove rod from cable.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

KEY INTERLOCK CABLE

Components

AT-271

SAT354I

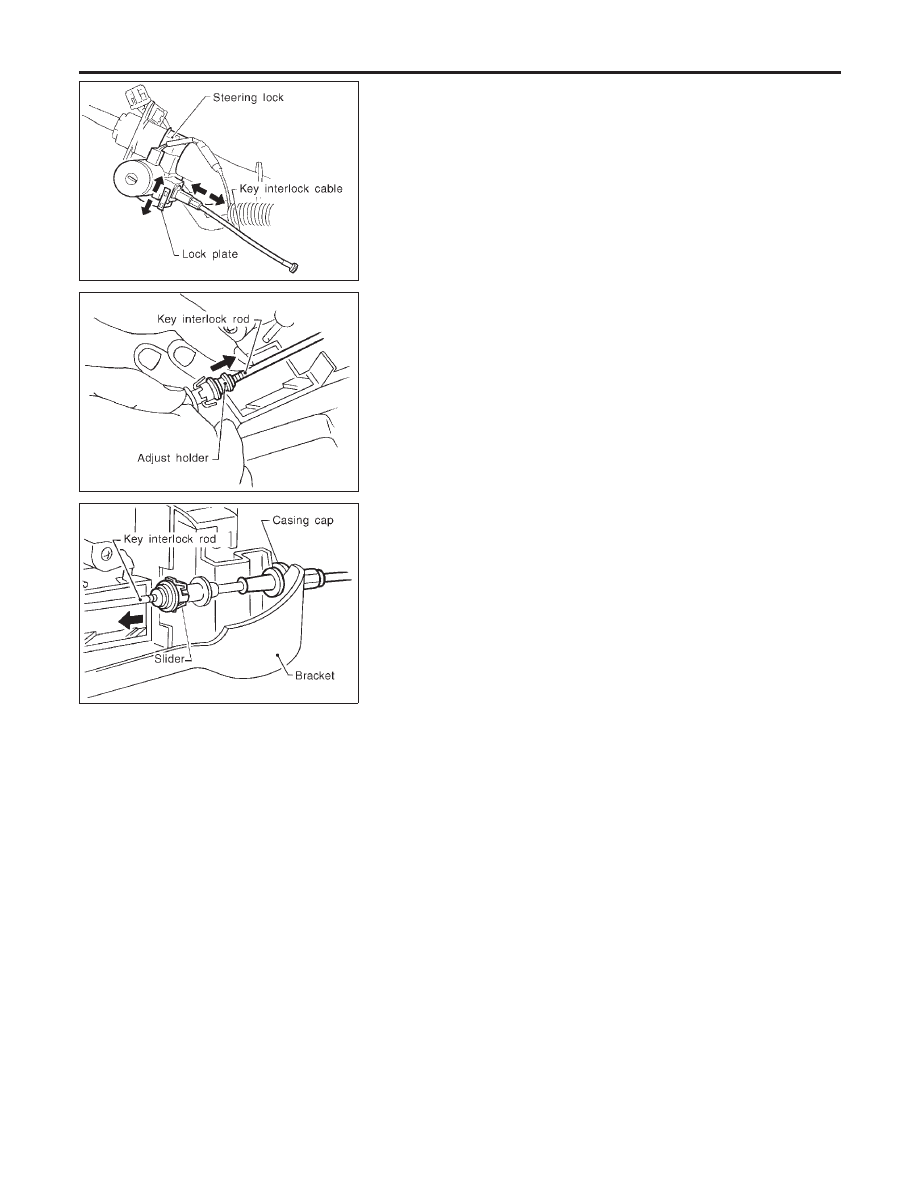

Installation

NBAT0099

1.

Set key interlock cable to steering lock assembly and install
lock plate.

2.

Clamp cable to steering column and fix to control cable with
band.

3.

Set selector lever to P position.

SAT355I

4.

Insert interlock rod into adjuster holder.

SAT356I

5.

Install casing cap to bracket.

6.

Move slider in order to fix adjuster holder to interlock rod.

KEY INTERLOCK CABLE

Installation
