Infiniti QX4 (R50). Manual - part 58

6

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to “ON-VEHICLE SERVICE”, AT-273.
2. Check the following items:

I

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot valve and pilot filter)

I

Line pressure solenoid valve

3. Disassemble A/T.
4. Check the following items:

I

Oil pump assembly

I

Torque converter

I

Reverse clutch assembly

I

High clutch assembly

I

Low & reverse brake assembly

I

Low one-way clutch

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

6. Vehicle Does Not Creep Backward In “R” Position (Cont’d)

AT-229

7. Vehicle Does Not Creep Forward In “D”, “2”
Or “1” Position

=NBAT0079

SYMPTOM:
Vehicle does not creep forward when selecting “D”, “2” or “1”
position.

1

CHECK A/T FLUID LEVEL

Check A/T fluid level again.

SAT638A

OK or NG

OK

©

GO TO 2.

NG

©

Refill ATF.

2

CHECK STALL TEST

Check stall revolution with selector lever in “D” position.
Refer to “STALL TEST”, AT-59.

SAT493G

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 6.

TROUBLE DIAGNOSES FOR SYMPTOMS

7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position

AT-230

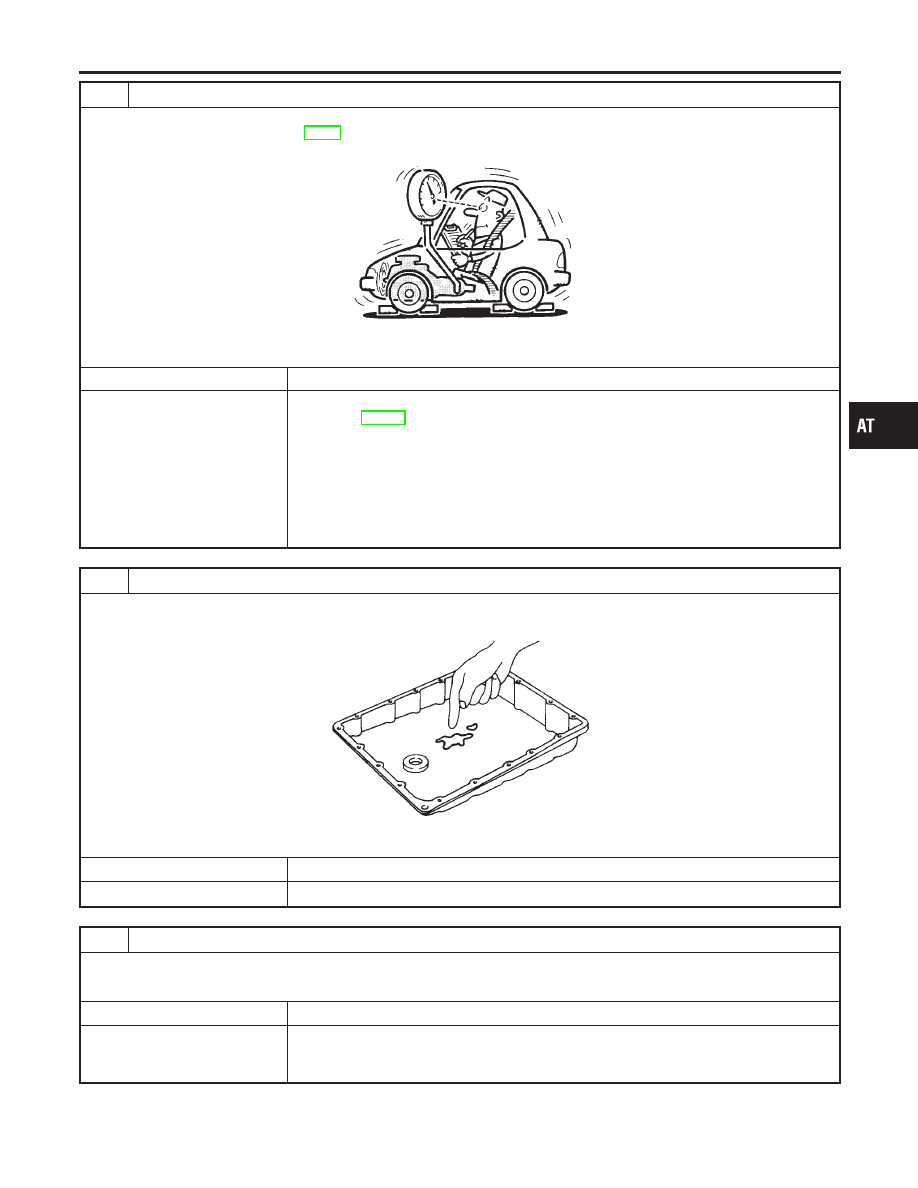

3

CHECK LINE PRESSURE

Check line pressure at idle with selector lever in “R” position.
Refer to “LINE PRESSURE TEST”, AT-62.

SAT494G

OK or NG

OK

©

GO TO 4.

NG

©

1. Remove control valve assembly.

Refer to AT-273.

2. Check the following items:

I

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot
valve and pilot filter)

I

Line pressure solenoid valve

3. Disassemble A/T.
4. Check the following items:

I

Oil pump assembly

4

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 6.

5

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position (Cont’d)

AT-231

6

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to “ON-VEHICLE SERVICE”, AT-273.
2. Check the following items:

I

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot valve and pilot filter)

I

Line pressure solenoid valve

3. Disassemble A/T.
4. Check the following items:

I

Oil pump assembly

I

Forward clutch assembly

I

Forward one-way clutch

I

Low one-way clutch

I

Low & reverse brake assembly

I

Torque converter

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position (Cont’d)

AT-232
