Infiniti QX4 (R50). Manual - part 52

Diagnostic Procedure

NBAT0226

1

CHECK INPUT SIGNAL

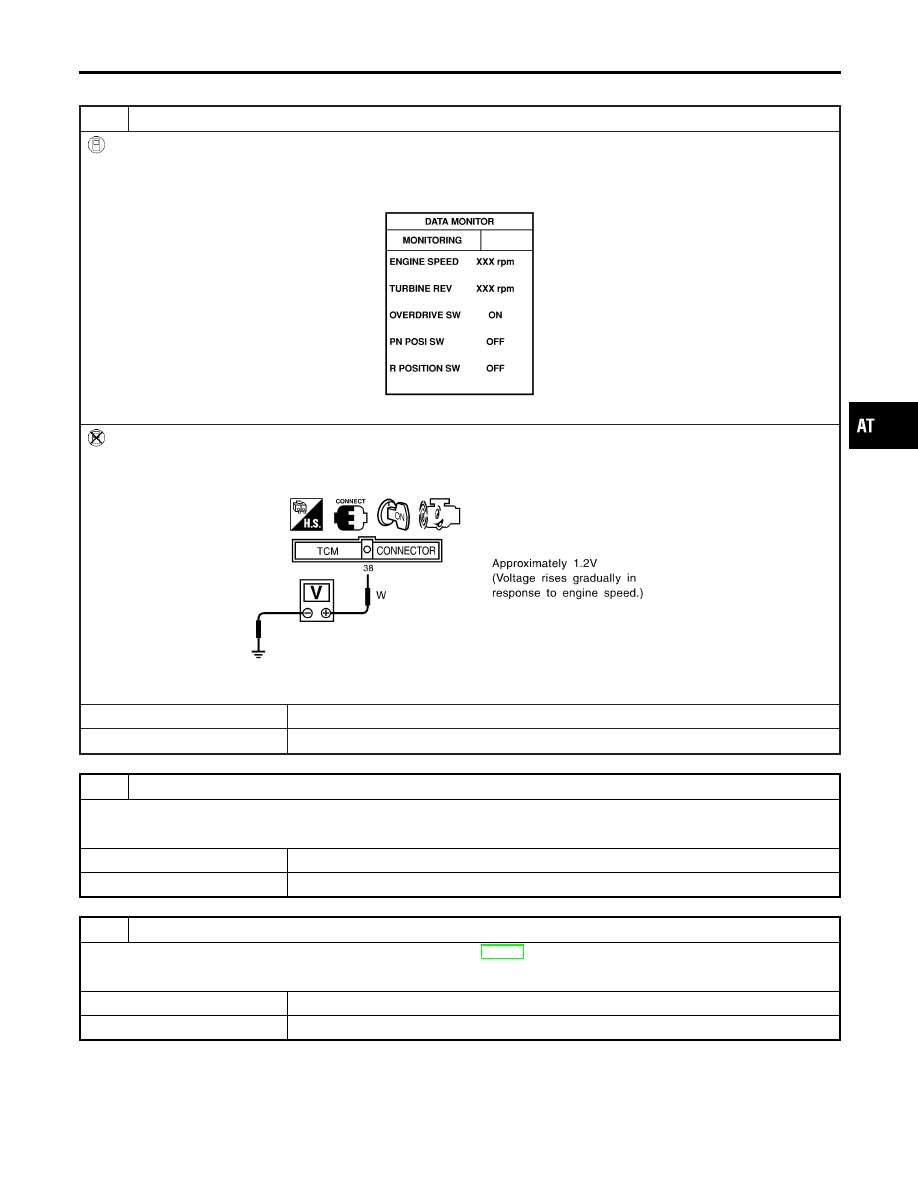

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “TURBINE REV”. Check the value changes according to engine speed.

SAT740J

Without CONSULT-II

1. Start engine.
2. Check voltage between TCM terminal 38 and ground. (Measure in AC range.)

SAT140K

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING ITEM

Check harness for short or open between TCM and turbine revolution sensor.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

3

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-203.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC TURBINE REVOLUTION SENSOR

Diagnostic Procedure

AT-205

4

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminal for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

SAT141K

Component Inspection

NBAT0227

TURBINE REVOLUTION SENSOR

NBAT0227S01

I

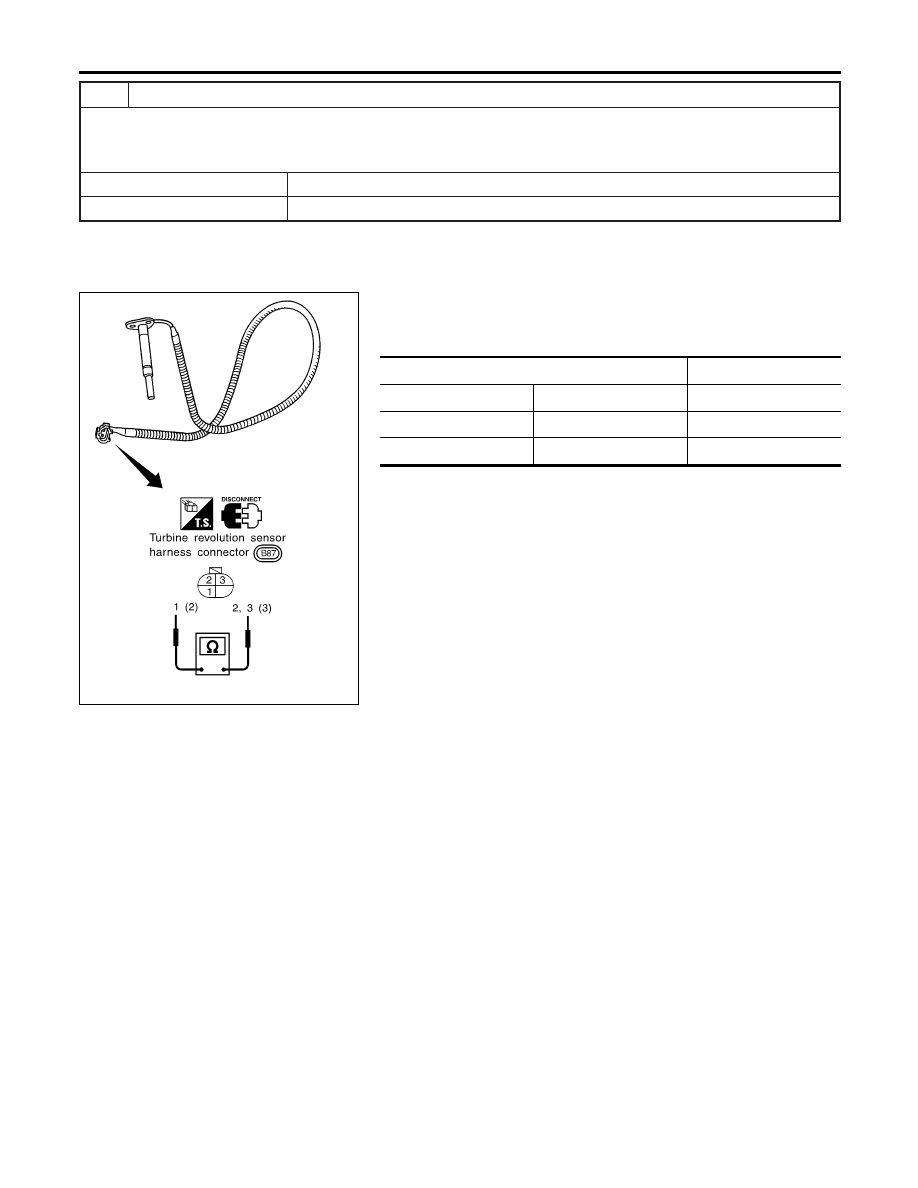

Check resistance between terminals 1, 2 and 3.

Terminal No.

Resistance (Approx.)

1

2

2.4 - 2.8 k

Ω

1

3

No continuity

2

3

No continuity

DTC TURBINE REVOLUTION SENSOR

Diagnostic Procedure (Cont’d)

AT-206

Description

NBAT0228

The ECM and TCM provide mutual communication in relation to
engine output control signal (ignition timing retard signal) during
rapid standing starts/acceleration. With this consistent real-time
control, the shifting feel is substantially improved.

TCM TERMINALS AND REFERENCE VALUE

NBAT0228S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

33

G/R

LAN

—

—

*: This terminal is connected to the ECM.

ON BOARD DIAGNOSIS LOGIC

NBAT0228S02

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: A/T COMM LINE

The ECM-A/T communication line is
open or shorted.

I

Harness or connector

: 12th judgement flicker

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC A/T COMMUNICATION LINE

Description

AT-207

SAT014K

SAT971J

SAT682I

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NBAT0228S03

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

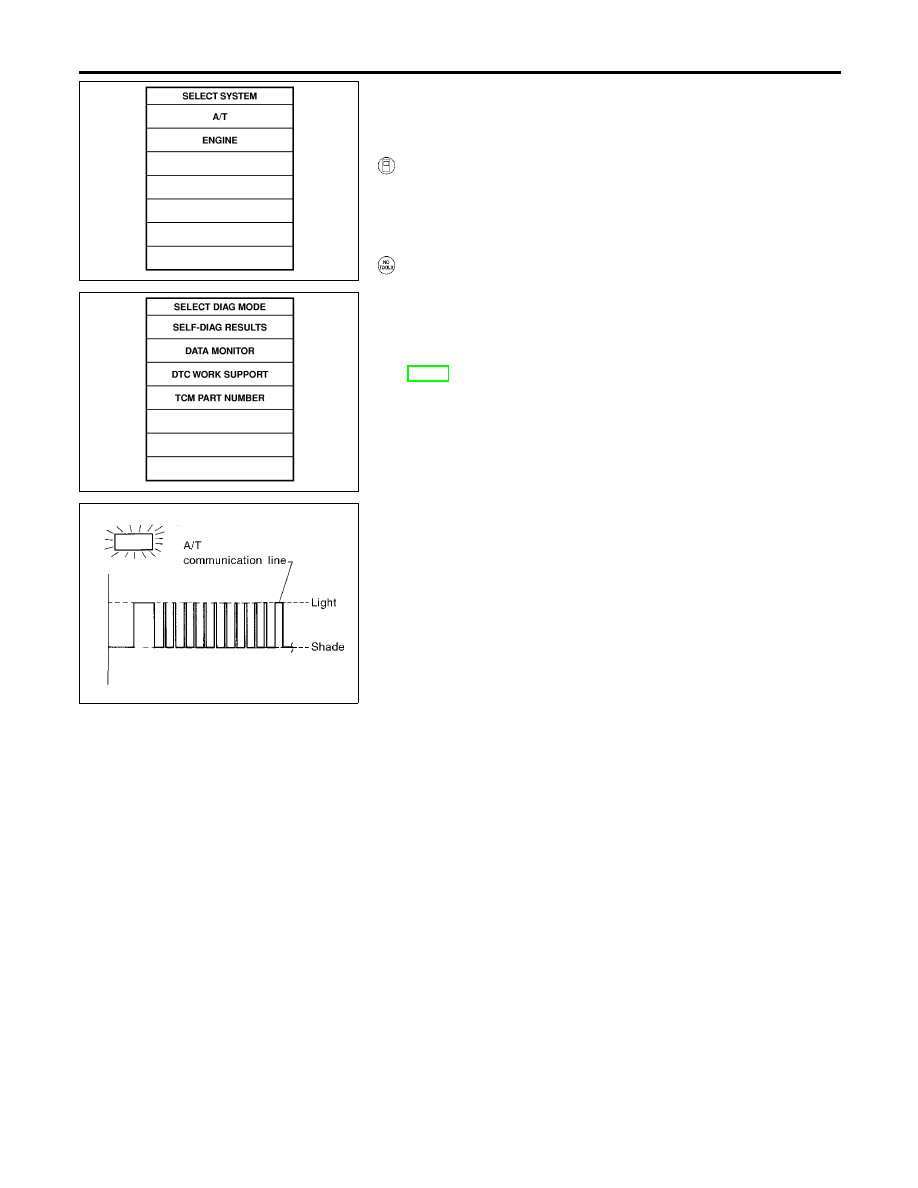

With CONSULT-II

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode for “A/T” with CONSULT-II.

3)

Wait at least 6 seconds or start engine and wait for at least 6
seconds.

No Tools

1)

Turn ignition switch “ON”.

2)

Wait at least 6 seconds or start engine and wait for at least 6
seconds.

3)

Perform self-diagnosis.
Refer to TCM SELF-DIAGNOSTIC PROCEDURE (No Tools),
AT-46.

DTC A/T COMMUNICATION LINE

Description (Cont’d)
