Infiniti QX4 (R50). Manual - part 51

4

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC VEHICLE SPEED SENSOR·MTR

Diagnostic Procedure (Cont’d)

AT-201

SAT136K

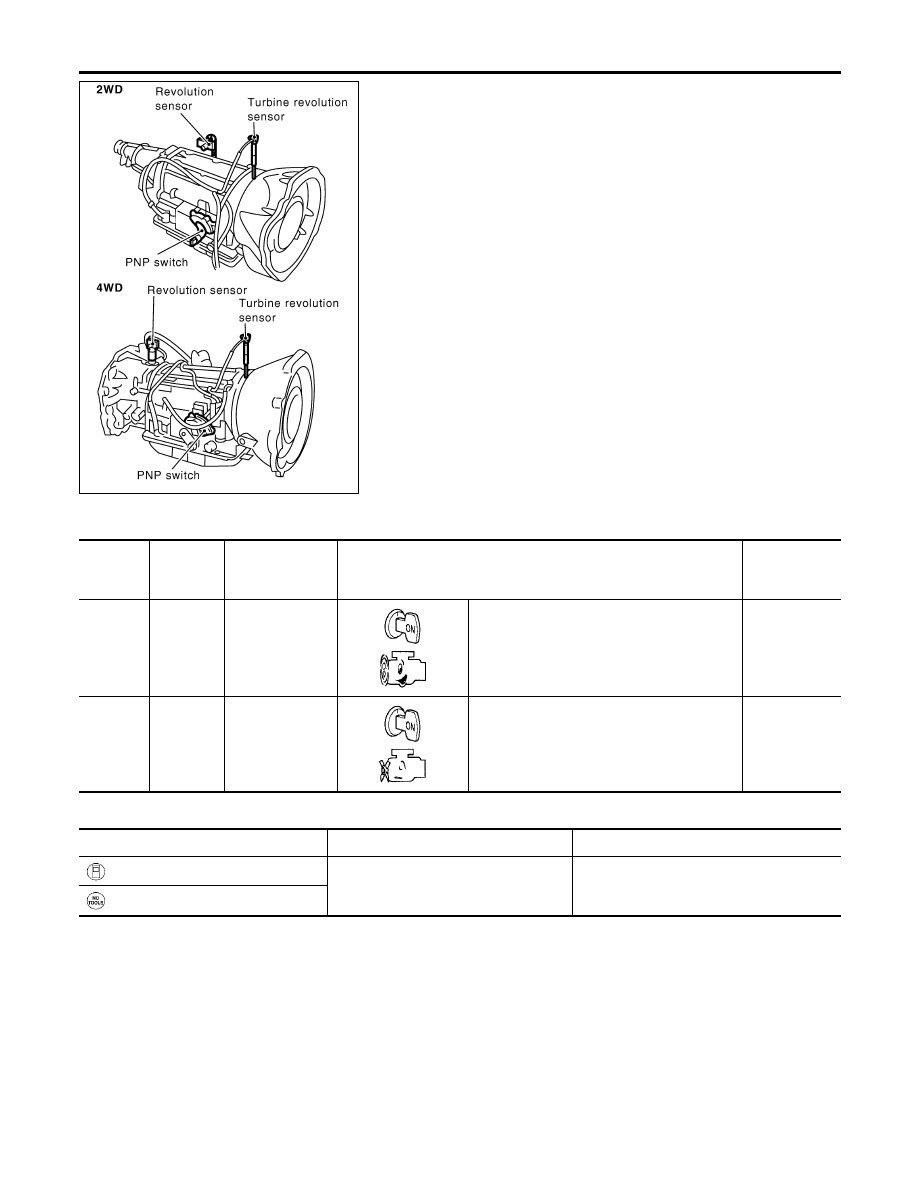

Description

NBAT0224

The turbine revolution sensor detects input shaft rpm (revolutions
per minute). It is located on the input side of the automatic trans-
mission. The vehicle speed sensor A/T (Revolution sensor) is
located on the output side of the automatic transmission. With the
two sensors, input and output shaft rpms are accurately detected.
The result is optimal shift timing during deceleration and improved
shifting.

TCM TERMINALS AND REFERENCE VALUE

NBAT0224S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

38

W

Turbine revolution
sensor
(Measure in AC
range)

When engine is running at 1,000 rpm

1.2V
Voltage rises
gradually in
response to
engine speed.

42

B

Throttle position
sensor (Ground)

—

0V

ON BOARD DIAGNOSIS LOGIC

NBAT0224S02

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: TURBINE REV

TCM does not receive the proper voltage
signal from the sensor.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

Turbine revolution sensor

: 10th judgement flicker

DTC TURBINE REVOLUTION SENSOR

Description

AT-202

SAT014K

SAT971J

SAT635I

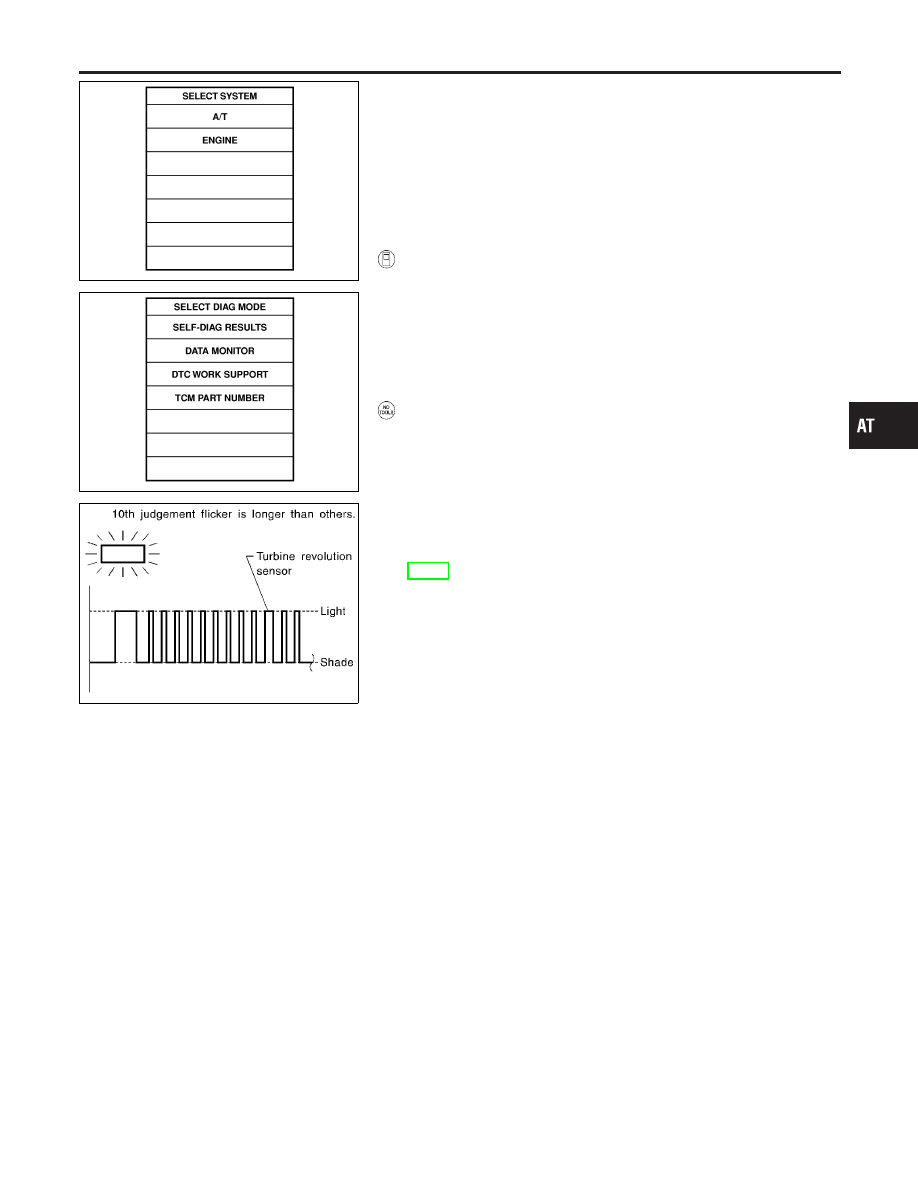

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NBAT0224S03

CAUTION:

I

Always drive vehicle at a safe speed.

I

If conducting this “DTC CONFIRMATION PROCEDURE”
again, always turn ignition switch “OFF” and wait at least
5 seconds before continuing.

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

With CONSULT-II

1)

Start engine.

2)

Select “DATA MONITOR” mode for “A/T” with CONSULT-II.

3)

Drive vehicle under the following conditions:
Selector lever in “D”, vehicle speed higher than 40 km/h (25
MPH), engine speed higher than 1,500 rpm, throttle opening
greater than 1.0/8 of the full throttle position and driving for
more than 5 seconds.

No Tools

1)

Start engine.

2)

Drive vehicle under the following conditions:
Selector lever in “D”, vehicle speed higher than 40 km/h (25
MPH), engine speed higher than 1,500 rpm, throttle opening
greater than 1/8 of the full throttle position and driving for more
than 5 seconds.

3)

Perform self-diagnosis.
Refer to TCM SELF-DIAGNOSTIC PROCEDURE (No Tools),
AT-46.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC TURBINE REVOLUTION SENSOR

Description (Cont’d)

AT-203

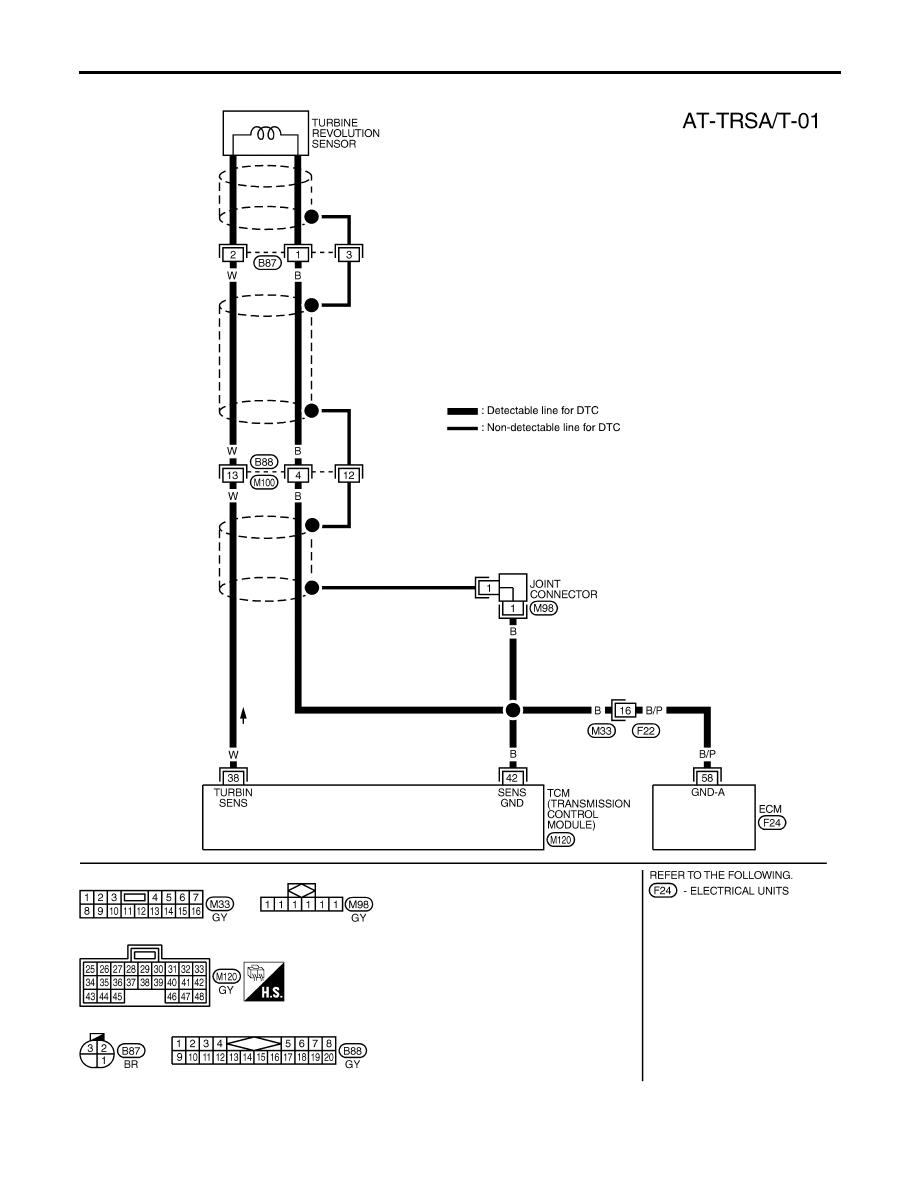

Wiring Diagram — AT — TRSA/T

NBAT0225

MAT923A

DTC TURBINE REVOLUTION SENSOR

Wiring Diagram — AT — TRSA/T

AT-204
