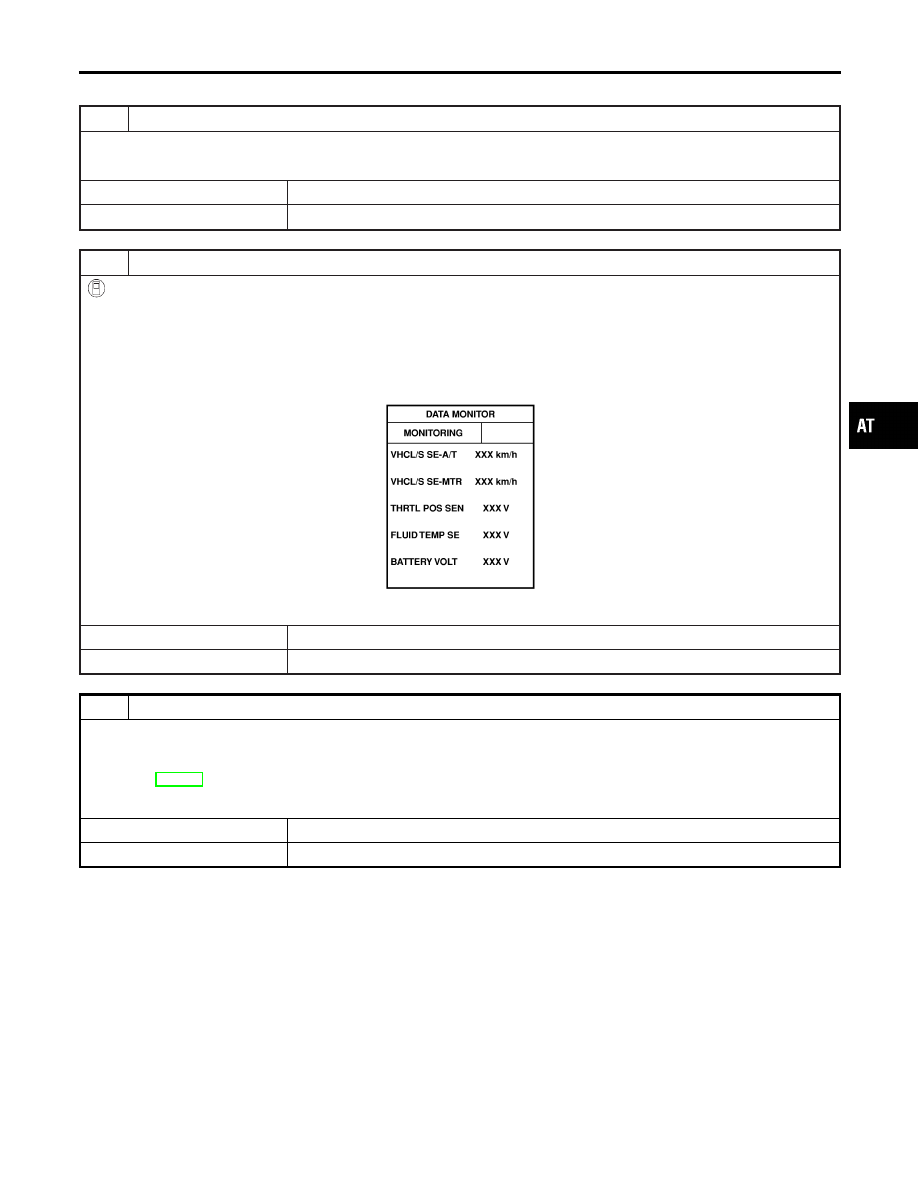

Diagnostic Procedure

NBAT0173

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 6.

2

CHECK INPUT SIGNAL OF A/T FLUID TEMPERATURE SENSOR (WITH CONSULT-II)

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “FLUID TEMP SE”.

Voltage:

Cold [20°C (68°F)]

→

Hot [80°C (176°F)]:

Approximately 1.5V

→

0.5V

SAT614J

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short to ground or short to power or open between TCM, ECM and terminal cord assembly (Main harness)

I

Ground circuit for ECM.
Refer to EC-174, “Wiring Diagram”.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

Diagnostic Procedure

AT-193

4

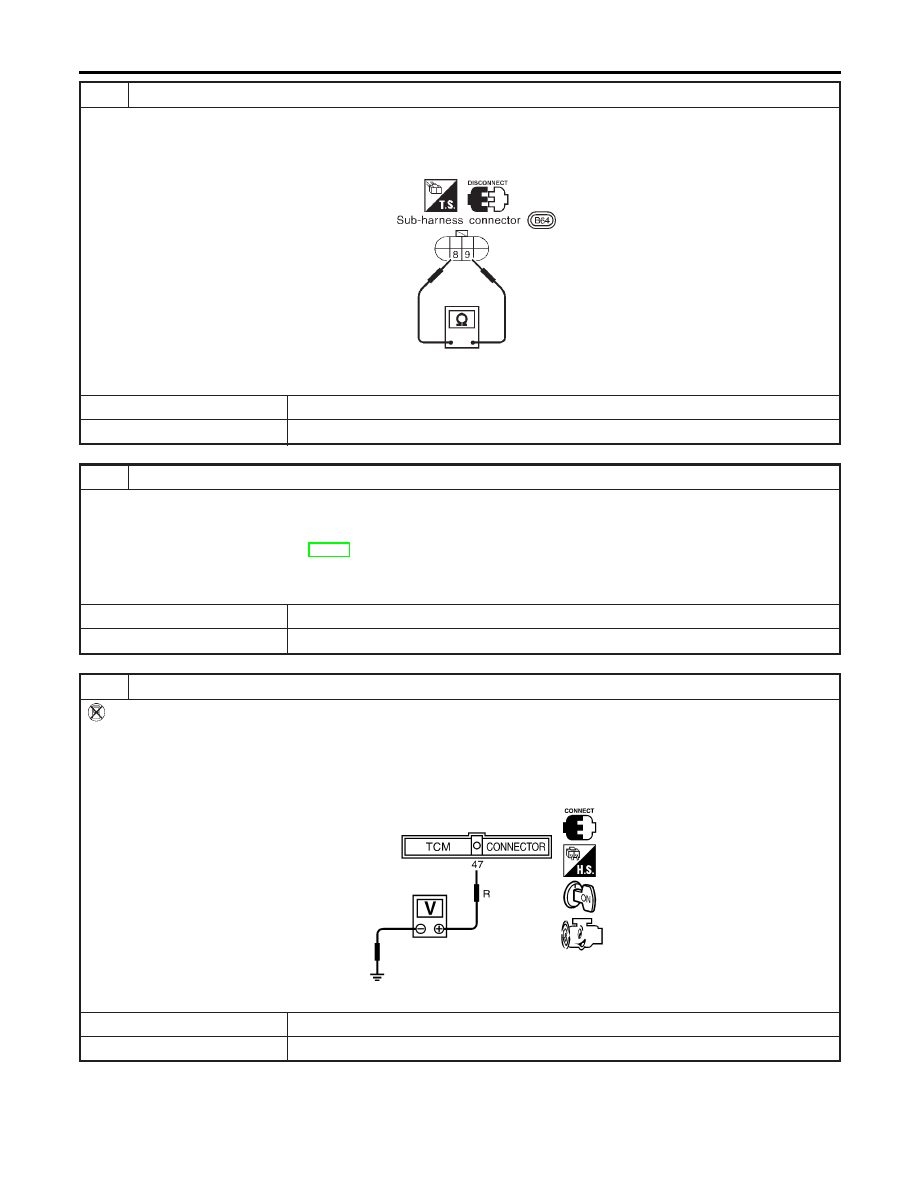

CHECK A/T FLUID TEMPERATURE SENSOR WITH TERMINAL CORD ASSEMBLY

1. Turn ignition switch to “OFF” position.
2. Disconnect terminal cord assembly connector on the right side of transfer assmebly.
3. Check resistance between terminals 8 and 9 when A/T is cold [20°C (68°F)].

SAT697I

Is resistance approx. 2.5 k

Ω

?

Yes

©

GO TO 7.

No

©

GO TO 5.

5

DETECT MALFUNCTIONING ITEM

1. Remove oil pan.
2. Check the following items:

I

A/T fluid temperature sensor
Refer to “Component Inspection”, AT-110.

I

Harness of terminal cord assembly for short or open

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

6

CHECK INPUT SIGNAL OF A/T FLUID TEMPERATURE SENSOR (WITHOUT CONSULT-II)

Without CONSULT-II

1. Start engine.
2. Check voltage between TCM terminal 47 and ground while warming up A/T.

Voltage:

Cold [20°C (68°F)]

→

Hot [80°C (176°F)]:

Approximately 1.5V

→

0.5V

SAT518J

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

Diagnostic Procedure (Cont’d)

AT-194

7

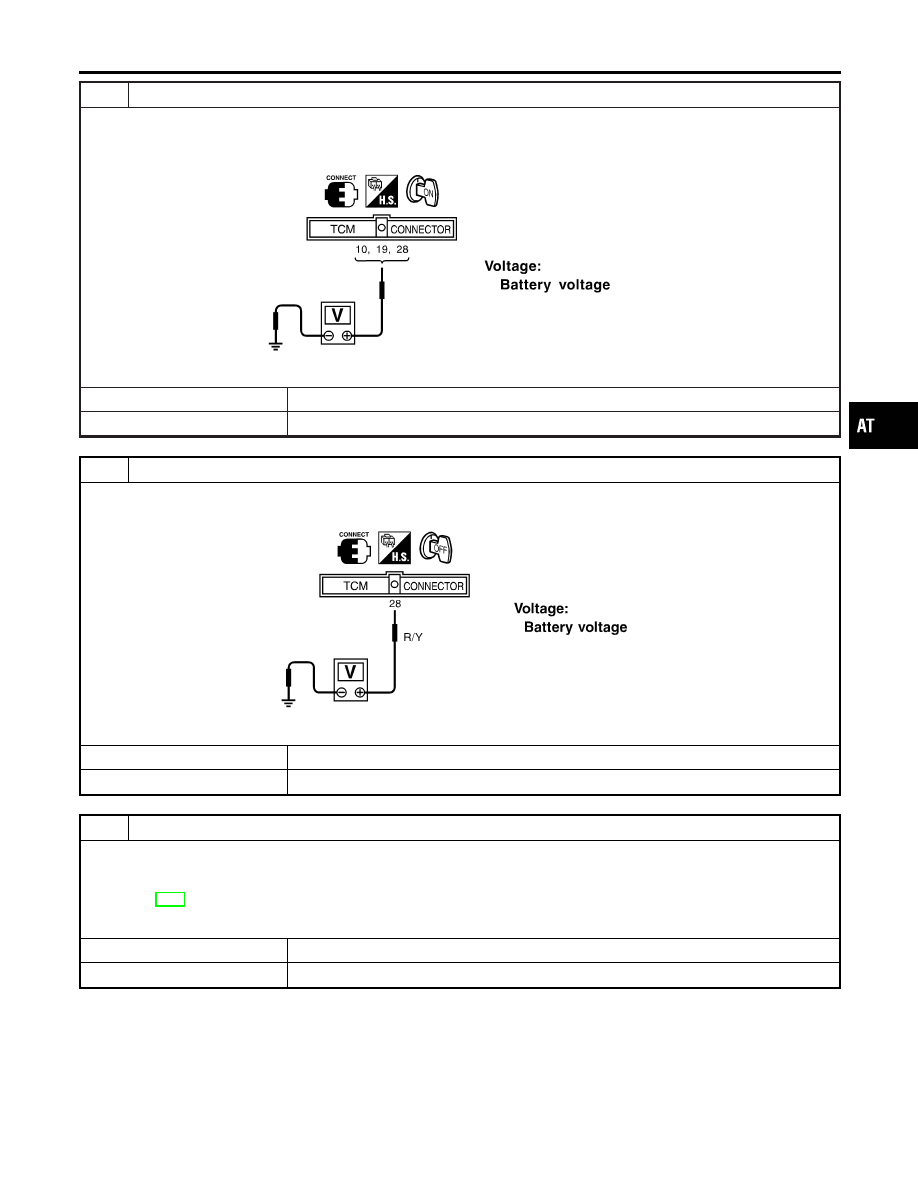

CHECK TCM POWER SOURCE STEP 1

1. Turn ignition switch to ON position.

(Do not start engine.)

2. Check voltage between TCM terminals 10, 19, 28 and ground.

SAT611J

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 9.

8

CHECK TCM POWER SOURCE STEP 2

1. Turn ignition switch to OFF position.
2. Check voltage between TCM terminal 28 and ground.

SAT612JC

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 9.

9

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short or open between ignition switch and TCM terminals 10, 19 and 28 (Main harness)

I

Ignition switch and 10A or 7.5A fuse [No. 18 or 24, located in the fuse block (J/B)]
Refer to EL-9, “Schematic”.

OK or NG

OK

©

GO TO 10.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

Diagnostic Procedure (Cont’d)

AT-195

10

CHECK TCM GROUND CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect TCM harness connector.
3. Check continuity between TCM terminals 25, 48 and ground. Refer to wiring diagram — AT — MAIN.

Continuity should exist.

If OK, check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 11.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

11

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-106.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 12.

12

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

SAT687I

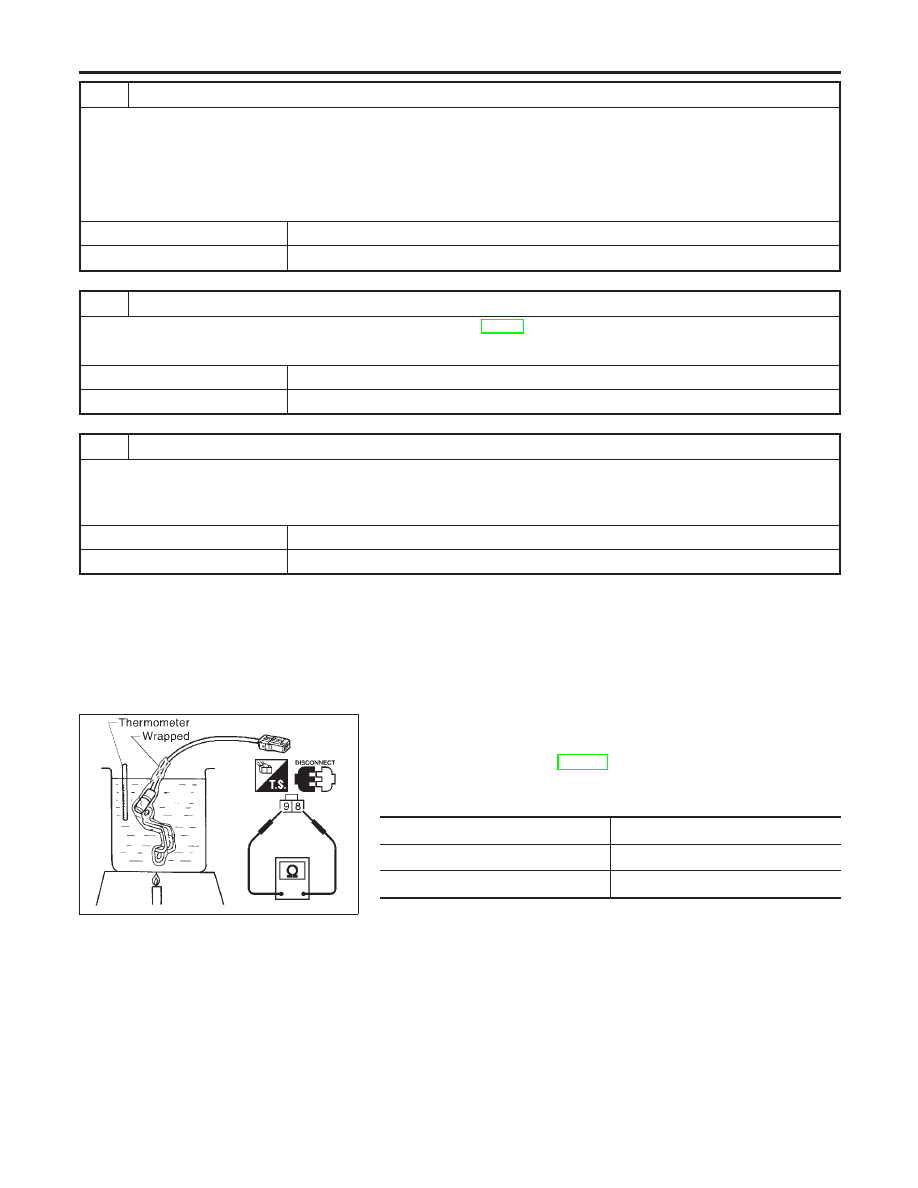

Component Inspection

NBAT0174

A/T FLUID TEMPERATURE SENSOR

NBAT0174S01

I

For removal, refer to AT-273.

I

Check resistance between terminals 8 and 9 while changing
temperature as shown at left.

Temperature °C (°F)

Resistance

20 (68)

Approximately 2.5 k

Ω

80 (176)

Approximately 0.3 k

Ω

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

Diagnostic Procedure (Cont’d)

AT-196
