Infiniti QX4 (R50). Manual - part 23

Items

Symptom

Condition

Diagnostic Item

Reference Page

NOT USED

Vehicle runs in N
position.
AT-223

ON vehicle

1. Manual control linkage adjustment

AT-276

OFF vehicle

2. Forward clutch

AT-320

3. Reverse clutch

AT-314

4. Overrun clutch

AT-320

Vehicle braked
when shifting into
R position.

ON vehicle

1. Fluid level

AT-59

2. Manual control linkage adjustment

AT-276

3. Line pressure test

AT-62

4. Line pressure solenoid valve

AT-162

5. Control valve assembly

AT-273

OFF vehicle

6. High clutch

AT-317

7. Brake band

AT-333

8. Forward clutch

AT-320

9. Overrun clutch

AT-320

Excessive creep.

ON vehicle

1. Engine idling rpm

EC-431

Engine stops
when shifting
lever into R, D, 2
and 1.

ON vehicle

1. Engine idling rpm

EC-431

2. Torque converter clutch solenoid valve

AT-148

3. Control valve assembly

AT-273

OFF vehicle

4. Torque converter

AT-286

Vehicle braked by
gear change from
D

1

to D

2

.

ON vehicle

1. Fluid level

AT-59

OFF vehicle

2. Reverse clutch

AT-314

3. Low & reverse brake

AT-324

4. High clutch

AT-317

5. Low one-way clutch

AT-328

Vehicle braked by
gear change from
D

2

to D

3

.

ON vehicle

1. Fluid level

AT-59

OFF vehicle

2. Brake band

AT-333

Vehicle braked by
gear change from
D

3

to D

4

.

ON vehicle

1. Fluid level

AT-59

OFF vehicle

2. Overrun clutch

AT-320

3. Forward one-way clutch

AT-330

4. Reverse clutch

AT-314

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-89

Items

Symptom

Condition

Diagnostic Item

Reference Page

NOT USED

Maximum speed
not attained.
Acceleration poor.

ON vehicle

1. Fluid level

AT-59

2. Park/neutral position (PNP) switch
adjustment

AT-276

3. Shift solenoid valve A

AT-168

4. Shift solenoid valve B

AT-172

5. Control valve assembly

AT-273

OFF vehicle

6. Reverse clutch

AT-314

7. High clutch

AT-317

8. Brake band

AT-333

9. Low & reverse brake

AT-324

10. Oil pump

AT-297

11. Torque converter

AT-286

Transmission
noise in D, 2, 1
and R positions.

ON vehicle

1. Fluid level

AT-59

ON vehicle

2. Torque converter

AT-286

Engine brake
does not operate
in “1” position.
AT-252

ON vehicle

1. Park/neutral position (PNP) switch
adjustment

AT-276

2. Manual control linkage adjustment

AT-276

3. Throttle position sensor (Adjustment)

EC-174

4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-111, 197

5. Shift solenoid valve A

AT-168

6. Control valve assembly

AT-273

7. Overrun clutch solenoid valve

AT-185

OFF vehicle

8. Overrun clutch

AT-320

9. Low & reverse brake

AT-324

Transmission
overheats.

ON vehicle

1. Fluid level

AT-59

2. Engine idling rpm

EC-431

3. Throttle position sensor (Adjustment)

EC-174

4. Line pressure test

AT-62

5. Line pressure solenoid valve

AT-162

6. Control valve assembly

AT-273

OFF vehicle

7. Oil pump

AT-297

8. Reverse clutch

AT-314

9. High clutch

AT-317

10. Brake band

AT-333

11. Forward clutch

AT-320

12. Overrun clutch

AT-320

13. Low & reverse brake

AT-324

14. Torque converter

AT-286

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-90

Items

Symptom

Condition

Diagnostic Item

Reference Page

NOT USED

ATF shoots out
during operation.
White smoke
emitted from
exhaust pipe dur-
ing operation.

ON vehicle

1. Fluid level

AT-59

OFF vehicle

2. Reverse clutch

AT-314

3. High clutch

AT-317

4. Brake band

AT-333

5. Forward clutch

AT-320

6. Overrun clutch

AT-320

7. Low & reverse brake

AT-324

Offensive smell at
fluid charging
pipe.

ON vehicle

1. Fluid level

AT-59

OFF vehicle

2. Torque converter

AT-286

3. Oil pump

AT-297

4. Reverse clutch

AT-314

5. High clutch

AT-317

6. Brake band

AT-333

7. Forward clutch

AT-320

8. Overrun clutch

AT-320

9. Low & reverse brake

AT-324

Engine is stopped
at R, D, 2 and 1
positions.

ON vehicle

1. Fluid level

AT-59

2. Torque converter clutch solenoid valve

AT-148

3. Shift solenoid valve B

AT-172

4. Shift solenoid valve A

AT-168

5. Control valve assembly

AT-273

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-91

AAT475A

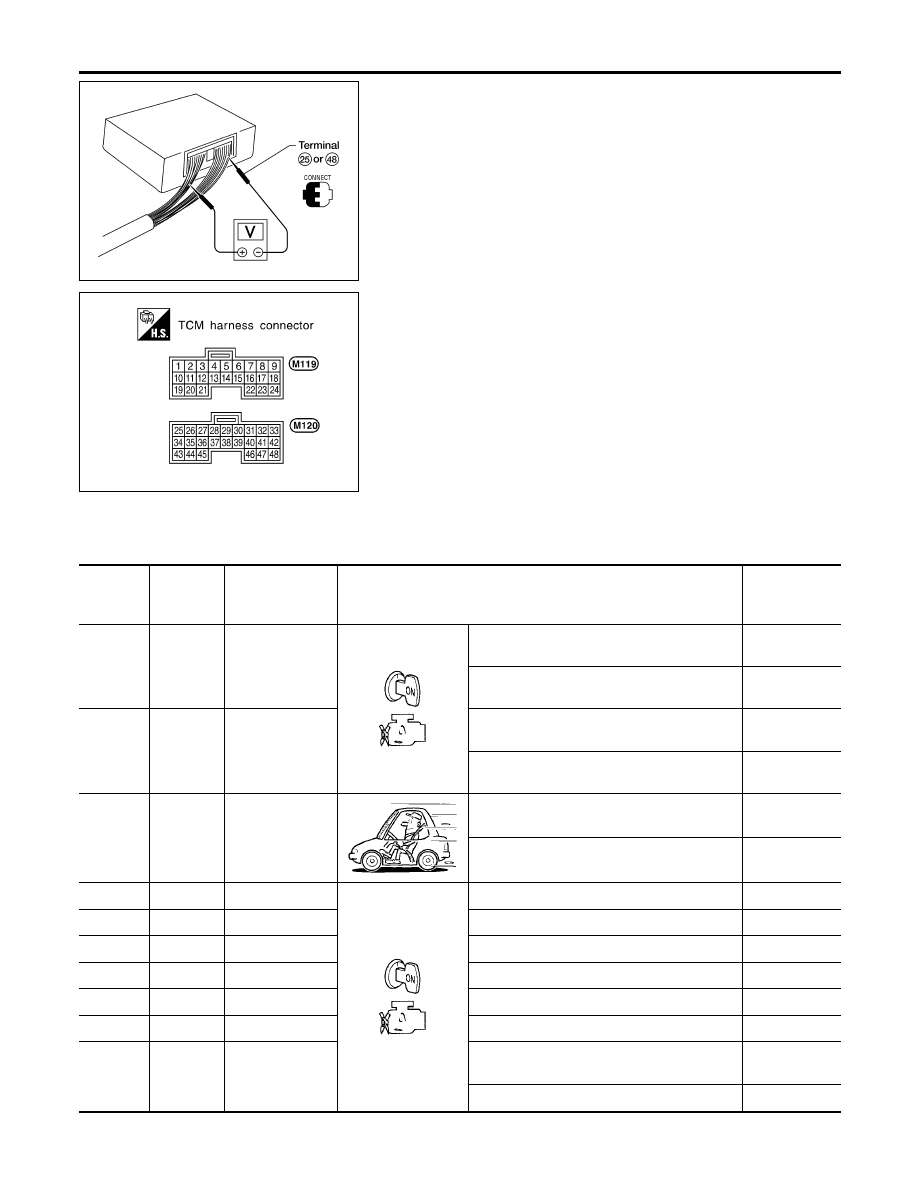

TCM Terminals and Reference Value

=NBAT0027

PREPARATION

NBAT0027S01

I

Measure voltage between each terminal and terminal 25 or 48
by following “TCM INSPECTION TABLE”.

SAT217JB

TCM HARNESS CONNECTOR TERMINAL LAYOUT

NBAT0027S02

TCM INSPECTION TABLE

NBAT0027S03

(Data are reference values.)

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

1

GY

Line pressure
solenoid valve

When releasing accelerator pedal after warm-
ing up engine.

1.5 - 3.0V

When depressing accelerator pedal fully after
warming up engine.

0V

2

BR/Y

Line pressure
solenoid valve
(with dropping
resistor)

When releasing accelerator pedal after warm-
ing up engine.

5 - 14V

When depressing accelerator pedal fully after
warming up engine.

0V

3

G/OR

Torque converter
clutch solenoid
valve

When A/T performs lock-up.

8 - 15V

When A/T does not perform lock- up.

0V

4

—

—

—

—

5

—

—

—

—

6

—

—

—

—

7

—

—

—

—

8

—

—

—

—

9

—

—

—

—

10

W/R

Power source

When turning ignition switch to “ON”.

Battery volt-
age

When turning ignition switch to “OFF”.

0V

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

TCM Terminals and Reference Value

AT-92
