2

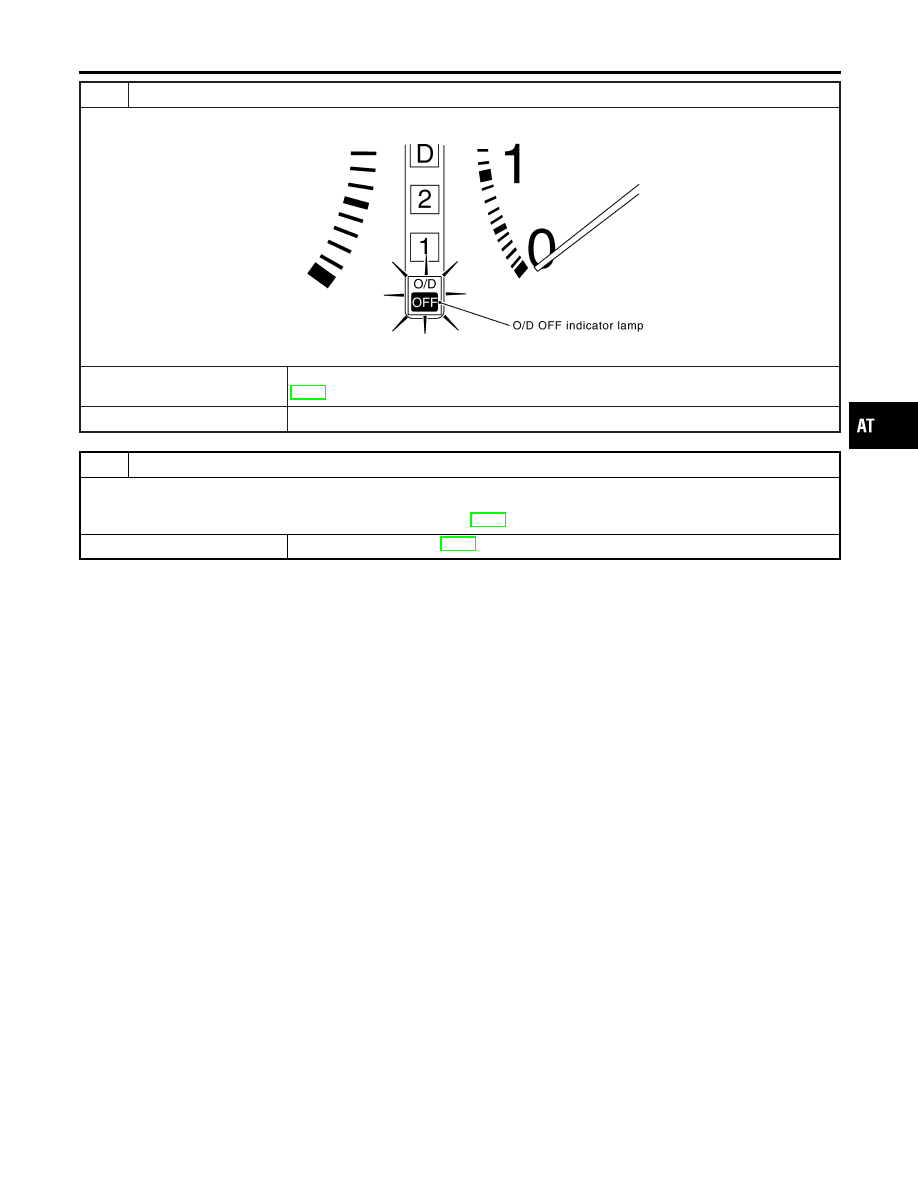

CHECK O/D OFF INDICATOR LAMP

Does O/D OFF indicator lamp flicker for about 8 seconds?

SAT133K

Yes or No

Yes

©

Perform self-diagnosis. Refer to TCM SELF-DIAGNOSIS PROCEDURE (No Tools),
AT-46.

No

©

GO TO 3.

3

CHECK NG ITEM

1. Turn ignition switch to “OFF” position.
2. Perform self-diagnosis and note NG items.

Refer to TCM SELF-DIAGNOSIS PROCEDURE (No Tools), AT-46.

©

Go to “2. Check at idle”, AT-66.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-65

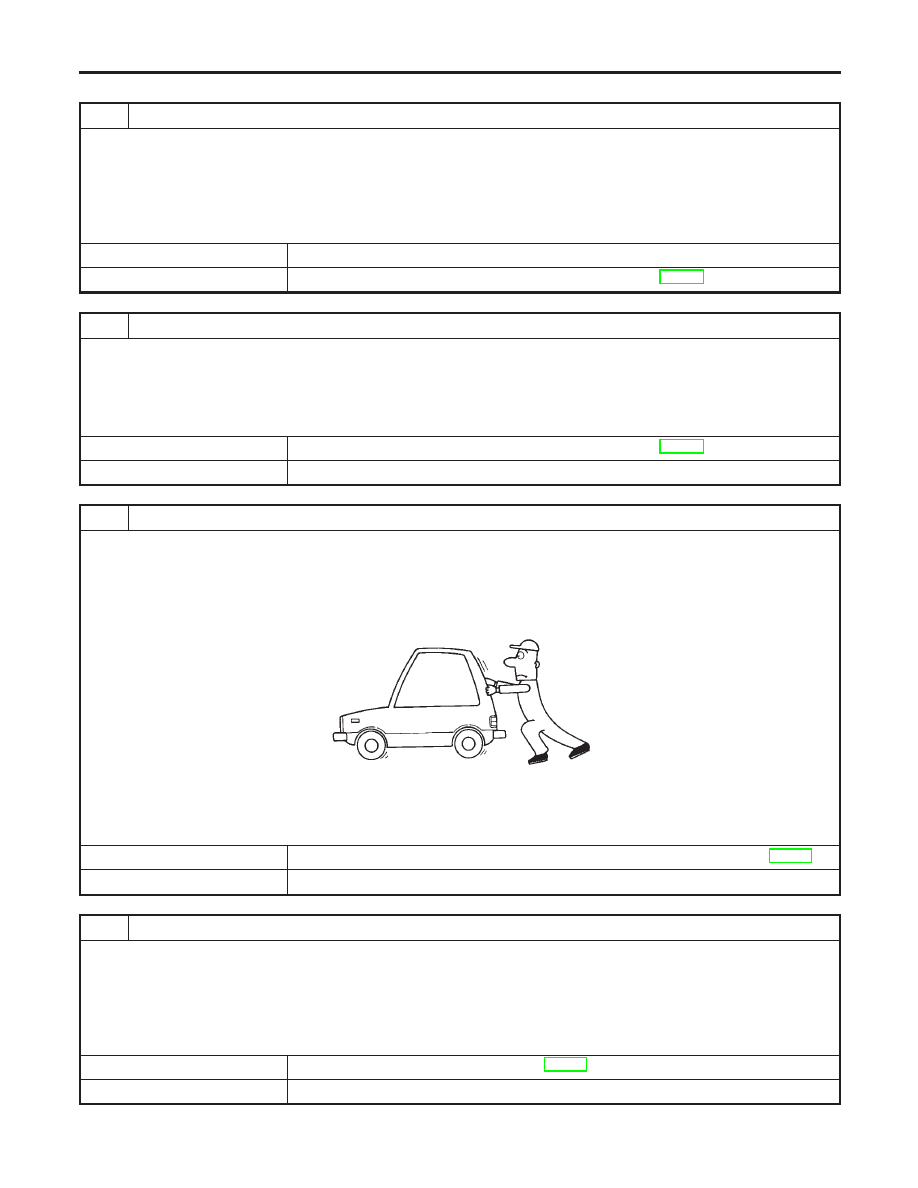

2. CHECK AT IDLE

=NBAT0024S03

1

CHECK ENGINE START

1. Park vehicle on flat surface.
2. Turn ignition switch to “OFF” position.
3. Move selector lever to “P” or “N” position.
4. Turn ignition switch to start position.
5. Is engine started?

Yes or No

Yes

©

GO TO 2.

No

©

Go to “2. Engine Cannot Be Started In “P” and “N” Position”, AT-221.

2

CHECK ENGINE START

1. Turn ignition switch to “OFF” position.
2. Move selector lever to “D”, “1”, “2” or “R” position.
3. Turn ignition switch to start position.
4. Is engine started?

Yes or No

Yes

©

Go to “2. Engine Cannot Be Started In “P” and “N” Position”, AT-221.

No

©

GO TO 3.

3

CHECK VEHICLE MOVE

1. Turn ignition switch to “OFF” position.
2. Move selector lever to “P” position.
3. Release parking brake.
4. Push vehicle forward or backward.
5. Does vehicle move when it is pushed forward or backward?

SAT796A

Yes or No

Yes

©

Go to “3. In “P” Position, Vehicle Moves Forward Or Backward When Pushed”, AT-222.

No

©

GO TO 4.

4

CHECK VEHICLE MOVE

1. Apply parking brake.
2. Move selector lever to “N” position.
3. Turn ignition switch to “START” position and start engine.
4. Release parking brake.
5. Does vehicle move forward or backward?

Yes or No

Yes

©

Go to “4. In “N” Position, Vehicle Moves”, AT-223.

No

©

GO TO 5.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-66

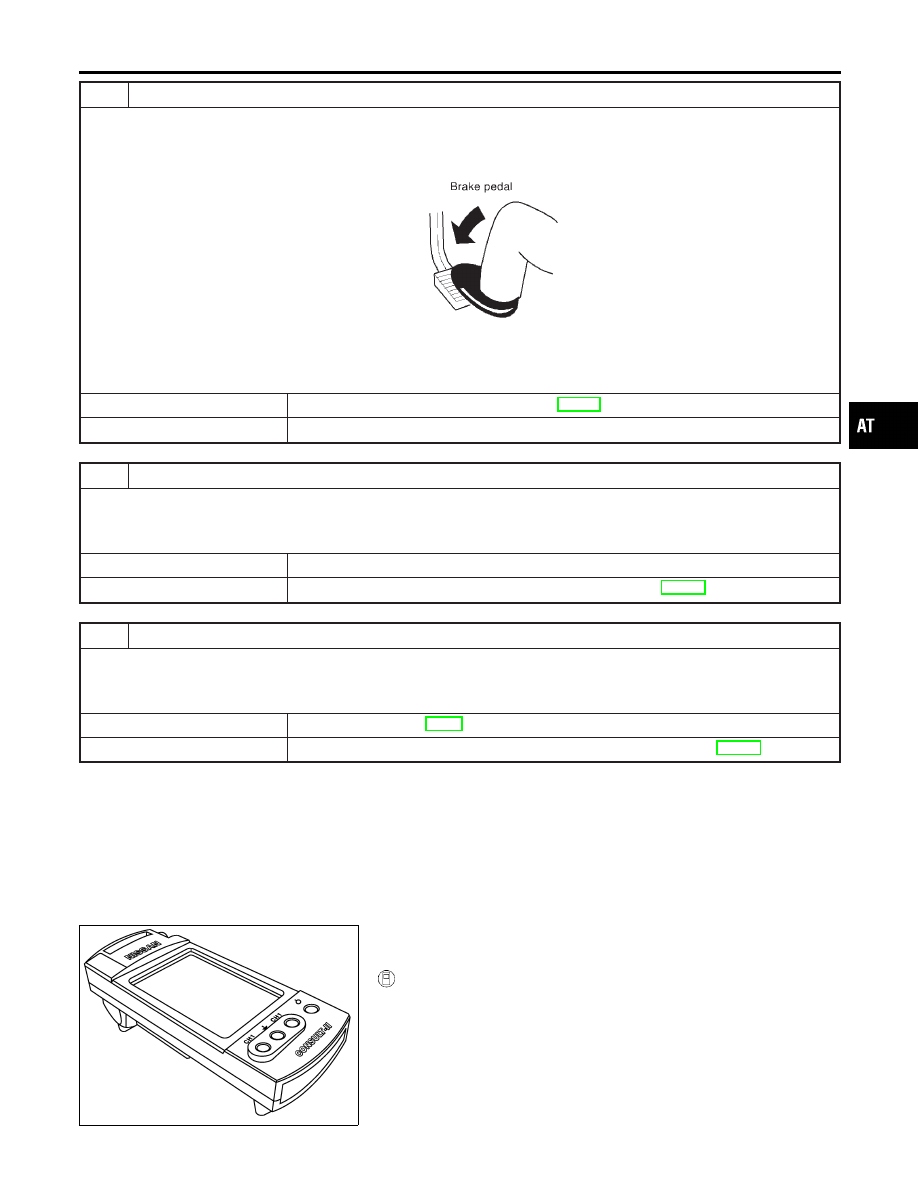

5

CHECK SHIFT SHOCK

1. Apply foot brake.
2. Move selector lever to “R” position.
3. Is there large shock when changing from “N” to “R” position?

SAT082J

Yes or No

Yes

©

Go to “5. Large Shock. “N”

,

“R” Position”, AT-225.

No

©

GO TO 6.

6

CHECK VEHICLE MOVE

1. Release foot brake for several seconds.
2. Does vehicle creep backward when foot brake is released?

Yes or No

Yes

©

GO TO 7.

No

©

Go to “6. Vehicle Does Not Creep Backward In “R” Position”, AT-227.

7

CHECK VEHICLE MOVE

1. Move selector lever to “D”, “2” and “1” position and check if vehicle creeps forward.
2. Does vehicle creep forward in all three positions?

Yes or No

Yes

©

Go to “3. Cruise test”, AT-67.

No

©

Go to “7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position”, AT-230.

SAT601J

3. CRUISE TEST

NBAT0024S04

I

Check all items listed in Parts 1 through 3.

With CONSULT-II

NBAT0024S0401

I

Using CONSULT-II, conduct a cruise test and record the result.

I

Print the result and ensure that shifts and lock-ups take place
as per “Shift Schedule”.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-67

SAT131K

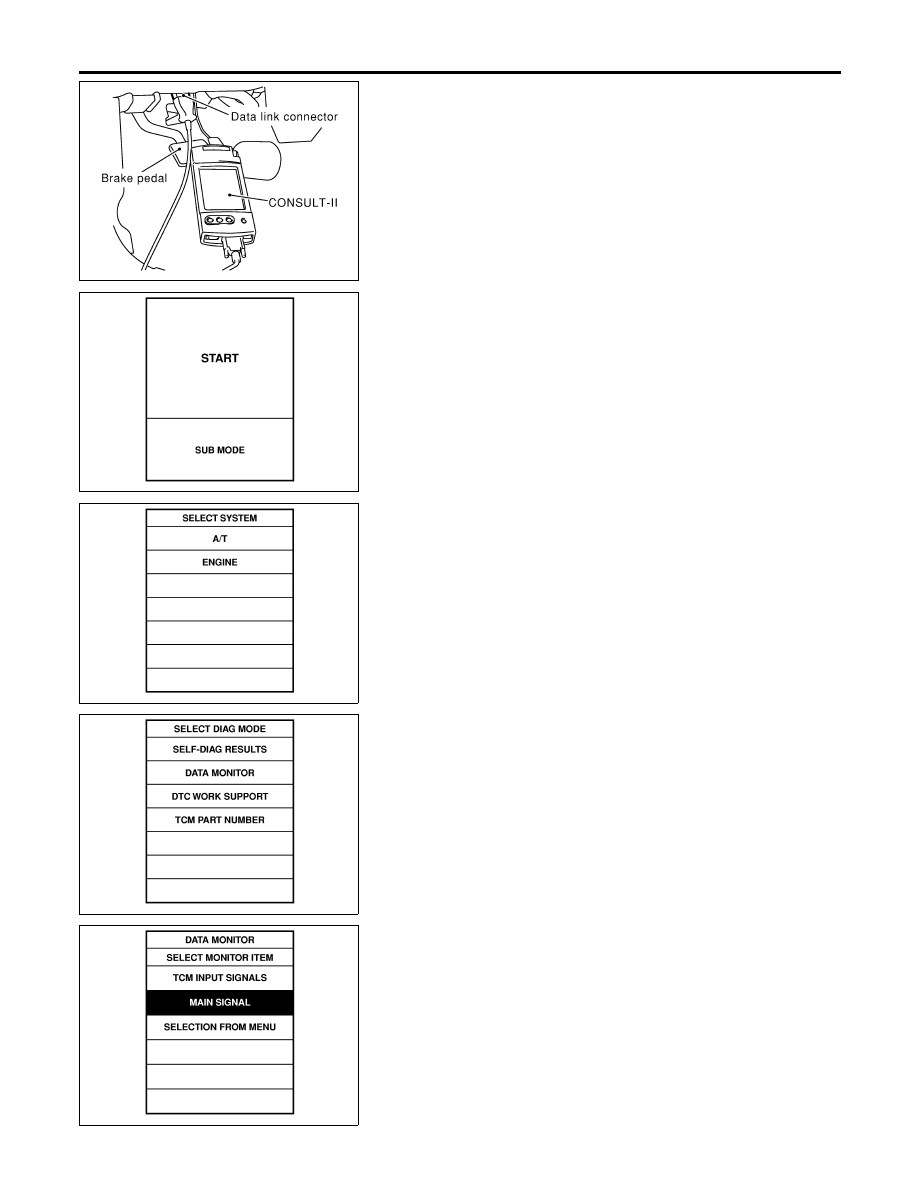

CONSULT-II Setting Procedure

NBAT0024S0402

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to data link connector, which is located
in instrument lower panel on driver side.

SAT586J

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SAT014K

5.

Touch “A/T”.

SAT971J

6.

Touch “DATA MONITOR”.

SAT175K

7.

Touch “MAIN SIGNALS” or “TCM INPUT SIGNALS”.

8.

See “Numerical Display”, “Barchart Display” or “Line Graph
Display”.
