TROUBLE DIAGNOSIS

SRS-9

C

D

E

F

G

I

J

K

L

M

A

B

SRS

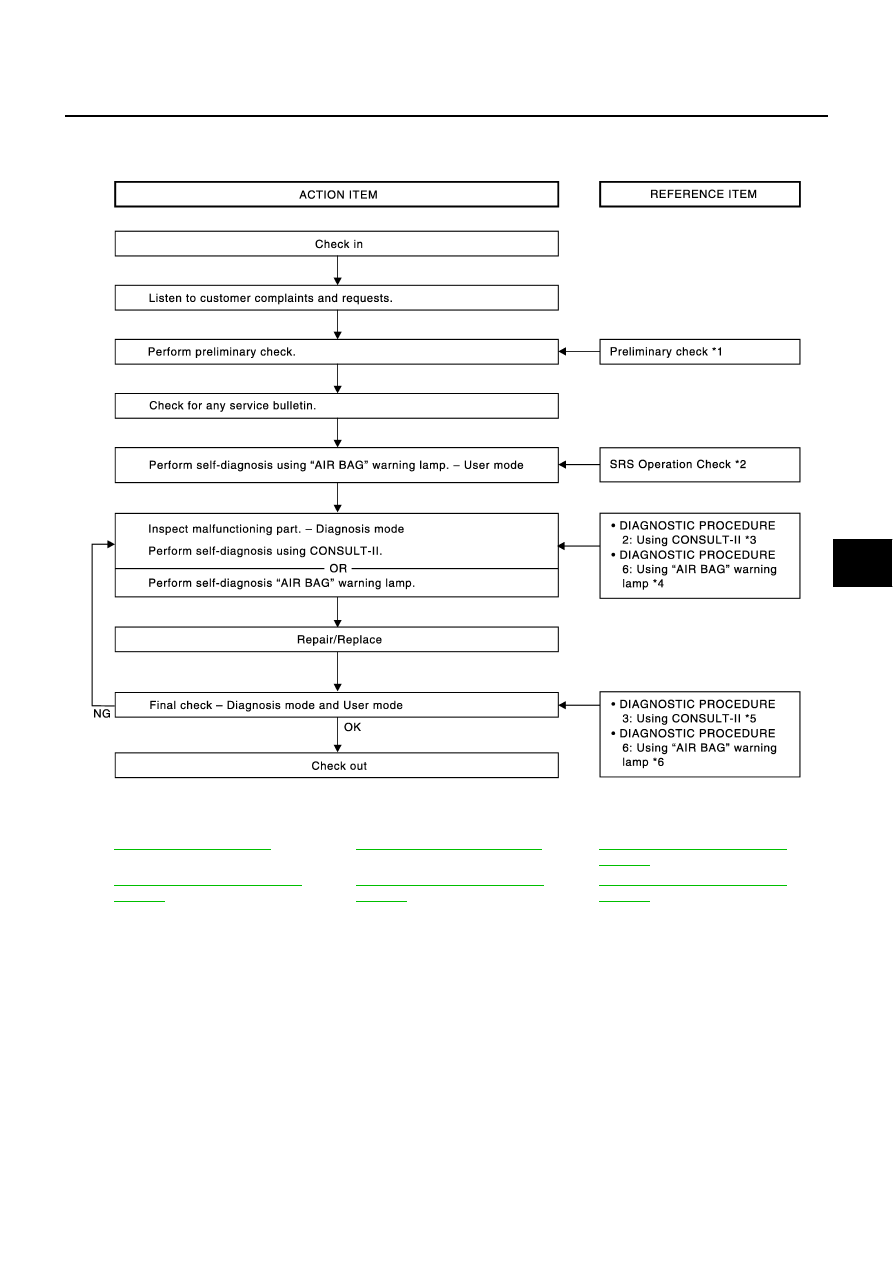

WORK FLOW

*1:

SRS-8, "Preliminary Check"

.

*2:

SRS-21, "SRS Operation Check"

.

*3:

SRS-23, "DIAGNOSTIC PROCE-
DURE 2"

.

*4:

SRS-34, "DIAGNOSTIC PROCE-
DURE 6"

.

*5

SRS-27, "DIAGNOSTIC PROCE-
DURE 3"

.

*6

SRS-34, "DIAGNOSTIC PROCE-
DURE 6"

.

PHIA0217E

SRS-10

TROUBLE DIAGNOSIS

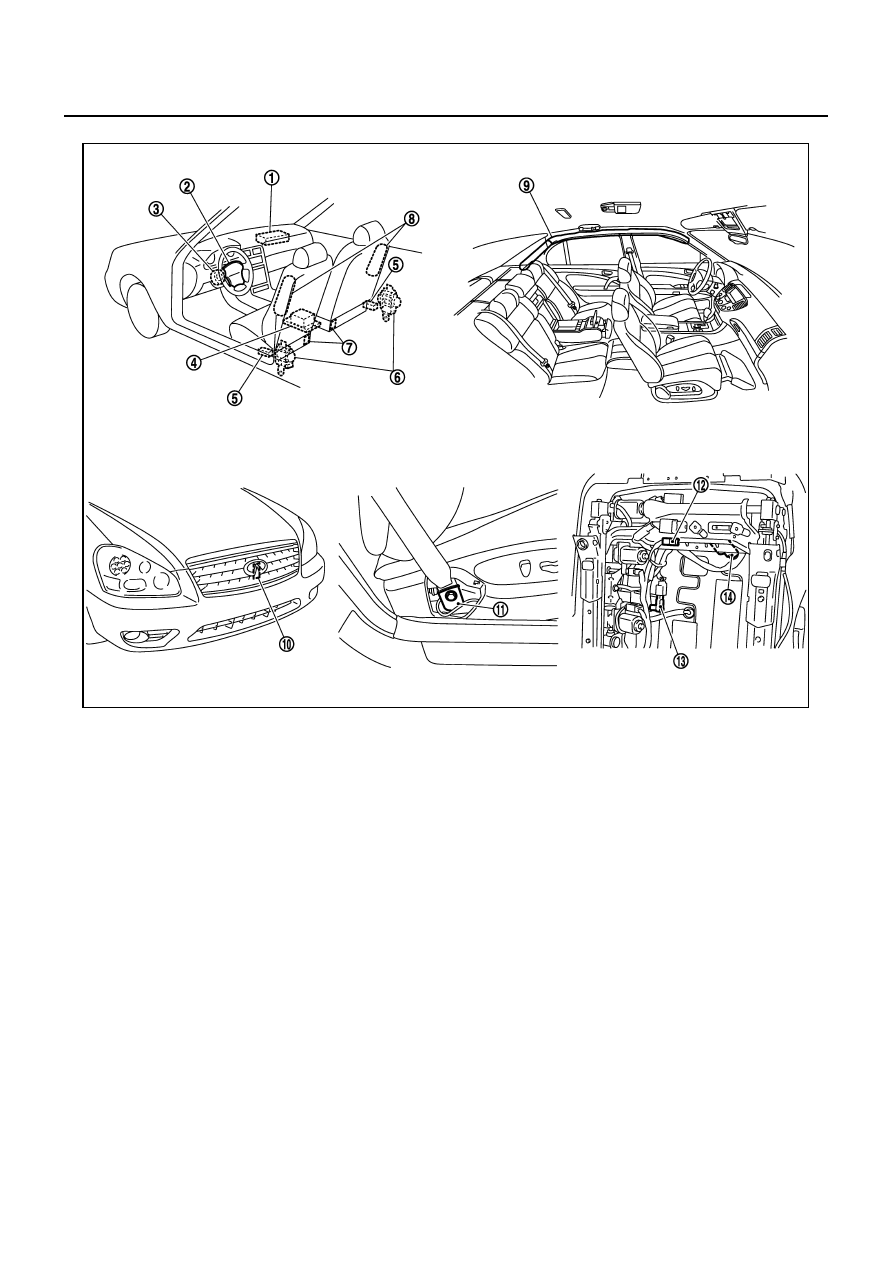

Component Parts Location

NHS0004E

*: The bottom of front passenger seat

PHIA1252E

1. Front passenger air bag module

2. Driver air bag module

3. Spiral cable

4. Diagnosis sensor unit

5. Side air bag (Satellite) sensor (RH/LH)

6. Front seat belt pre-tensioner (RH/LH)

7. Seat belt buckle switchs

8. Front side air bag module (RH/LH)

9. Side curtain air bag module

10. Crash zone sensor

11. Belt tension sensor

12. Belt tension sensor connector *

13.

Occupant classification system
sensor *

14. Occupant classification system control unit *

TROUBLE DIAGNOSIS

SRS-11

C

D

E

F

G

I

J

K

L

M

A

B

SRS

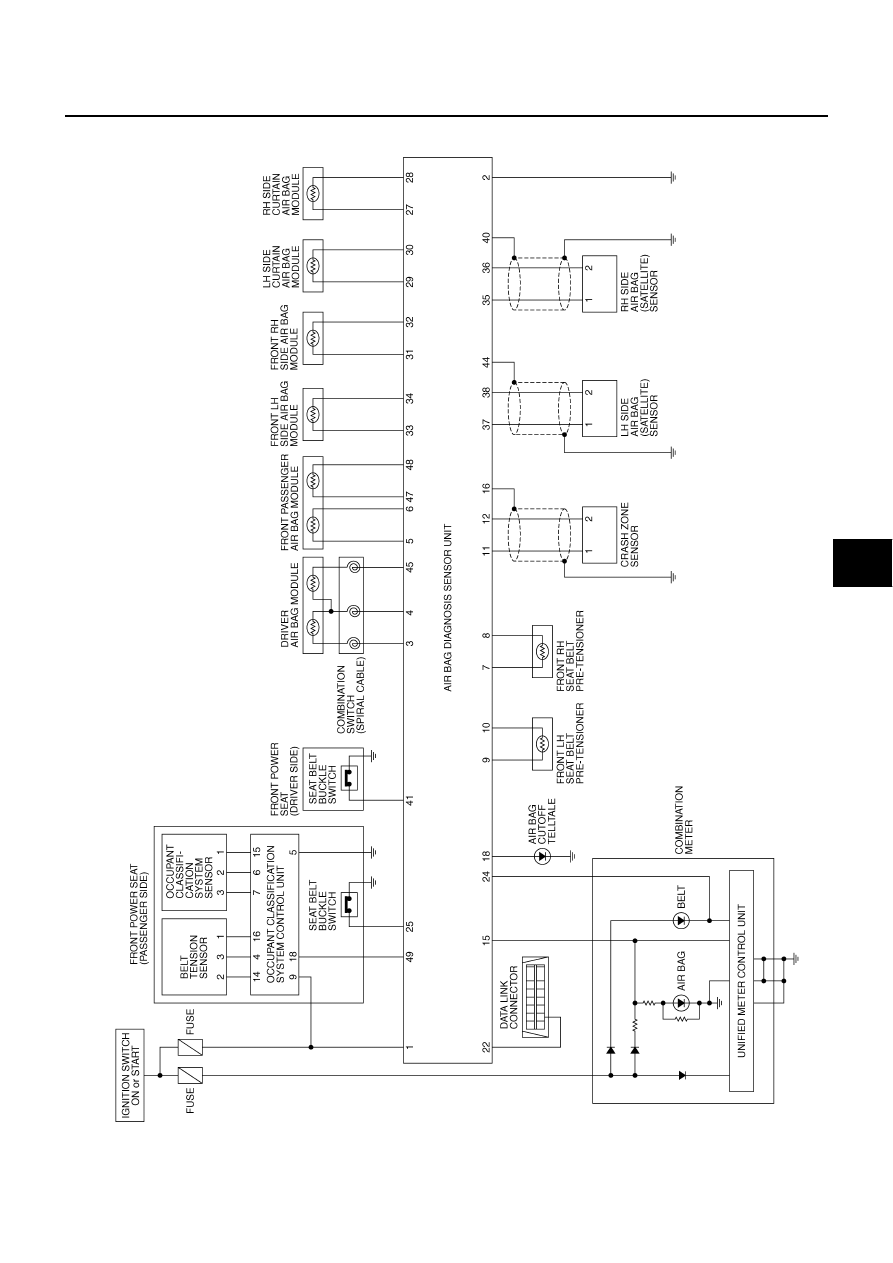

Schematic

NHS0004F

THWM0195E

SRS-12

TROUBLE DIAGNOSIS

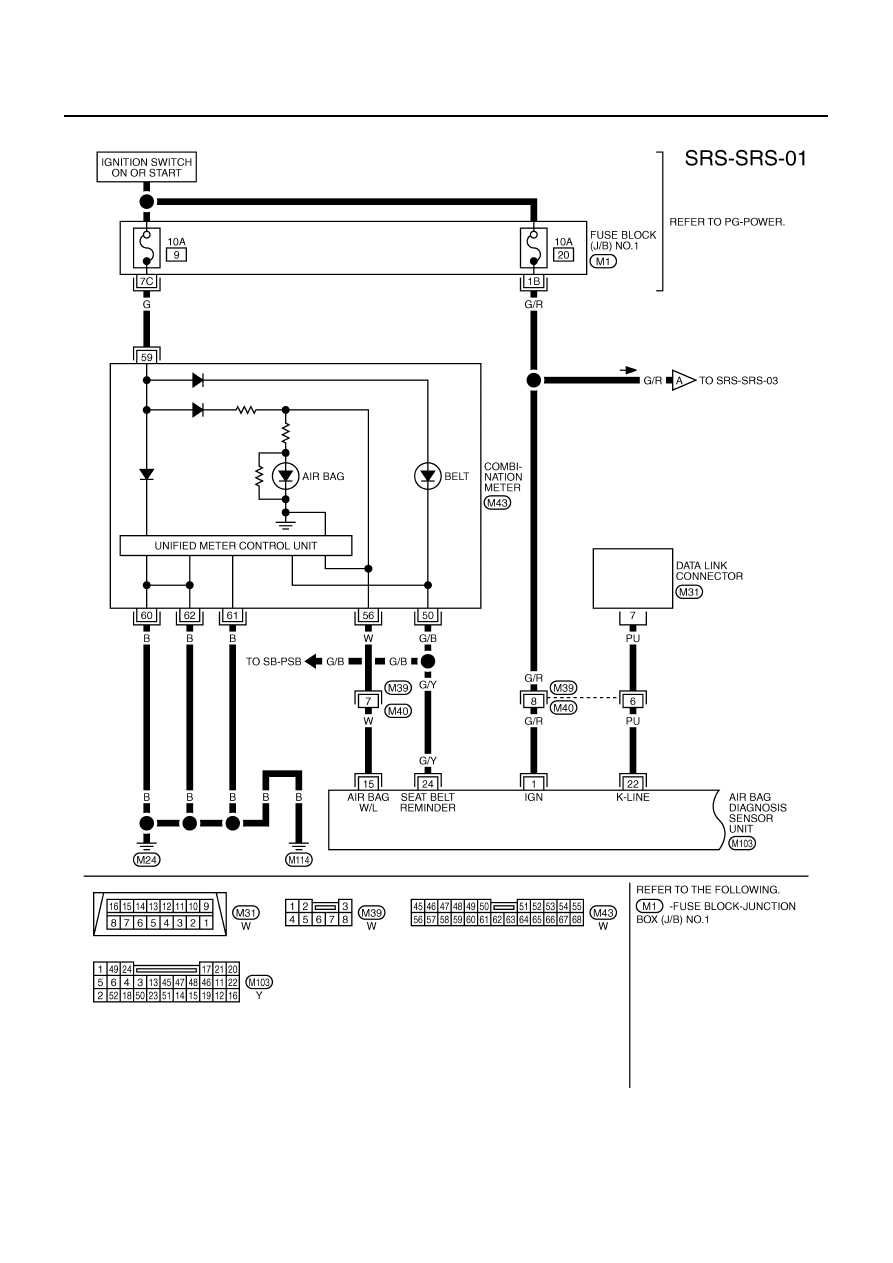

Wiring Diagram — SRS —

NHS0004G

THWM0196E
