SCS-1

SUSPENSION CONTROL SYSTEM

E  SUSPENSION

CONTENTS

C

D

F

G

H

I

J

K

L

M

SECTION

SCS

A

B

SCS

SUSPENSION CONTROL SYSTEM

PRECAUTIONS .......................................................... 3

Precautions for Supplemental Restraint System
(SRS) “AIR BAG” and “SEAT BELT PRE-TEN-
SIONER” .................................................................. 3
Precautions .............................................................. 3

ACTIVE DAMPER SUSPENSION SYSTEM  .............. 4

Cross-Section View  .................................................. 4
System Description  .................................................. 4

DESCRIPTION ...................................................... 4
ACTIVE DAMPER SUSPENSION  ........................ 5
VERTICAL G SENSOR ......................................... 5
STEERING ANGLE SENSOR  .............................. 5
SHOCK ABSORBER ACTUATOR  ........................ 5
SHOCK ABSORBER  ............................................ 5
ACTIVE DAMPER SUSPENSION SELECT
SWITCH ................................................................ 5
SPORT INDICATOR LAMP ................................... 5
CONTROL UNIT  ................................................... 6

System Diagram ....................................................... 6

COMPONENTS FUNCTION DESCRIPTION  ....... 6

TROUBLE DIAGNOSIS .............................................. 7

Fail-Safe Function  .................................................... 7
How to Perform Trouble Diagnosis  .......................... 7

BASIC CONCEPT  ................................................. 7

Component Parts Location ....................................... 8
Circuit Diagram  ........................................................ 9
Wiring Diagram — ACTIVE —  ............................... 10
Active Damper Suspension Control Unit Input/Out-
put Signal Reference Values  .................................. 20

ACTIVE DAMPER SUSPENSION CONTROL
UNIT INSPECTION TABLE ................................. 20

CONSULT-II Function (ACT D/SUS)  ...................... 23

FUNCTION .......................................................... 23
CONSULT-II SETTING PROCEDURE ................ 23
SELF-DIAG RESULT MODE  .............................. 24
DATA MONITOR MODE  ..................................... 25
ACTIVE TEST MODE  ......................................... 26
ACTIVE DAMPER SUSPENSION CONTROL
UNIT PART NUMBER MODE  ............................. 27

Self-Diagnostic Procedure  ..................................... 28

SELF-DIAGNOSTIC PROCEDURE (WITH
CONSULT-II) ....................................................... 28
SELF-DIAGNOSTIC PROCEDURE (WITHOUT
CONSULT-II) ....................................................... 28
ERASE SELF-DIAGNOSIS  ................................. 29

Inspections Before Trouble Diagnosis  .................... 29
Trouble Diagnosis Chart for Symptoms .................. 29

TROUBLE DIAGNOSIS FOR SYSTEM .................... 30

Power Supply Circuit  .............................................. 30

ACTIVE DAMPER SUSPENSION CONTROL
UNIT TERMINALS AND REFERENCE VALUE ... 30
DIAGNOSTIC PROCEDURE  .............................. 31

Vehicle Speed Sensor (VEHICLE SPEED SEN) .... 32

CONSULT-II REFERENCE VALUE IN DATA
MONITOR MODE ................................................ 32
ACTIVE DAMPER SUSPENSION CONTROL
UNIT TERMINALS AND REFERENCE VALUE ... 32
DIAGNOSTIC PROCEDURE  .............................. 33

Steering Angle Sensor (STEERING ANGLE SEN) ... 34

CONSULT-II REFERENCE VALUE IN DATA
MONITOR MODE ................................................ 34
ACTIVE DAMPER SUSPENSION CONTROL
UNIT TERMINALS AND REFERENCE VALUE ... 35
DIAGNOSTIC PROCEDURE  .............................. 35

Vertical G Sensor (VERTI G SENSOR) .................. 37

CONSULT-II REFERENCE VALUE IN DATA
MONITOR MODE ................................................ 37
ACTIVE DAMPER SUSPENSION CONTROL
UNIT TERMINALS AND REFERENCE VALUE ... 37
DIAGNOSTIC PROCEDURE  .............................. 37

Shock Absorber Actuator ........................................ 41

CONSULT-II REFERENCE VALUE IN DATA
MONITOR MODE ................................................ 41
ACTIVE DAMPER SUSPENSION CONTROL
UNIT TERMINALS AND REFERENCE VALUE ... 41
DIAGNOSTIC PROCEDURE  .............................. 42

Engine Speed Signal  .............................................. 47

CONSULT-II REFERENCE VALUE IN DATA
MONITOR MODE ................................................ 47
ACTIVE DAMPER SUSPENSION CONTROL

SCS-2

UNIT TERMINALS AND REFERENCE VALUE ... 47
DIAGNOSTIC PROCEDURE  .............................. 47

Active Damper Suspension Select Switch .............. 49

CONSULT-II REFERENCE VALUE IN DATA
MONITOR MODE  ................................................ 49
ACTIVE DAMPER SUSPENSION CONTROL
UNIT TERMINALS AND REFERENCE VALUE ... 49
DIAGNOSTIC PROCEDURE  .............................. 50

Stop Lamp Switch  ................................................... 52

CONSULT-II REFERENCE VALUE IN DATA
MONITOR MODE  ................................................ 52
ACTIVE DAMPER SUSPENSION CONTROL
UNIT TERMINALS AND REFERENCE VALUE ... 52
DIAGNOSTIC PROCEDURE  .............................. 52

Component Inspection ............................................ 54

VERTICAL G SENSOR  ....................................... 54
SHOCK ABSORBER ACTUATOR  ...................... 54
ACTIVE DAMPER SUSPENSION SELECT

SWITCH ...............................................................55

TROUBLE DIAGNOSIS FOR SYMPTOMS  ..............56

Hard or Soft Feel .....................................................56

SYMPTOM: ..........................................................56
DIAGNOSTIC PROCEDURE ...............................56

Active Damper Suspension Select Switch Does Not
Change ...................................................................58

SYMPTOM: ..........................................................58
DIAGNOSTIC PROCEDURE ...............................58

CONTROL UNIT  ........................................................60

Removal and Installation .........................................60

REMOVAL ............................................................60
INSTALLATION ....................................................60

G SENSOR  ................................................................61

Removal and Installation .........................................61

REMOVAL ............................................................61
INSTALLATION ....................................................61

PRECAUTIONS

SCS-3

C

D

F

G

H

I

J

K

L

M

A

B

SCS

PRECAUTIONS

PFP:00001

Precautions for Supplemental Restraint System (SRS) “AIR BAG” and “SEAT
BELT PRE-TENSIONER”

NES000AG

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER”, used along
with a front seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain
types of collision. This system includes seat belt switch inputs and dual stage front air bag modules. The SRS
system uses the seat belt switches to determine the front air bag deployment, and may only deploy one front
air bag, depending on the severity of a collision and whether the front occupants are belted or unbelted.
Information necessary to service the system safely is included in the SRS and SB section of this Service Man-
ual.

WARNING:

●

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance must be per-
formed by an authorized NISSAN/INFINITI dealer.

●

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the SRS section.

●

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harnesses can be identified by yellow and/or orange harnesses or
harness connectors.

Precautions

NES000AH

●

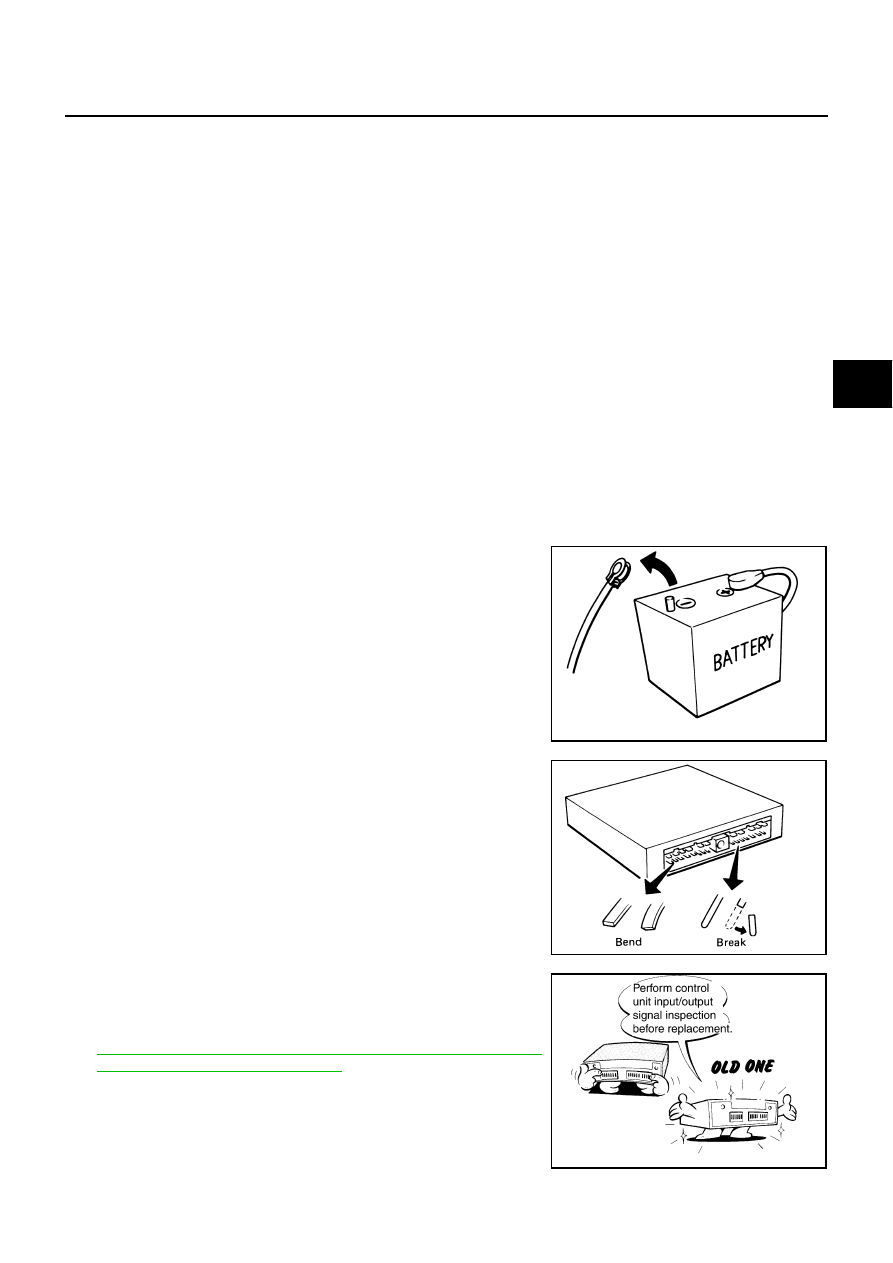

Before connecting or disconnecting the active damper sus-
pension control unit harness connector, turn ignition
switch “OFF” and disconnect the battery cable from the
negative terminal. Battery voltage is applied to active
damper suspension control unit even if ignition switch is
turned “OFF”.

●

When connecting or disconnecting pin connectors into or
from active damper suspension control unit, take care not
to damage pin terminals (bend or break).
When connecting pin connectors make sure that there are
not any bends or breaks on active damper suspension con-
trol unit pin terminals.

●

Before replacing active damper suspension control unit,
perform active damper suspension control unit input/out-
put signal inspection and make sure whether active damper
suspension control unit functions properly or not. Refer to

SCS-20, "Active Damper Suspension Control Unit Input/
Output Signal Reference Values"

 .

SEF289H

SEF291H

SDIA1848E

SCS-4

ACTIVE DAMPER SUSPENSION SYSTEM

ACTIVE DAMPER SUSPENSION SYSTEM

PFP:28500

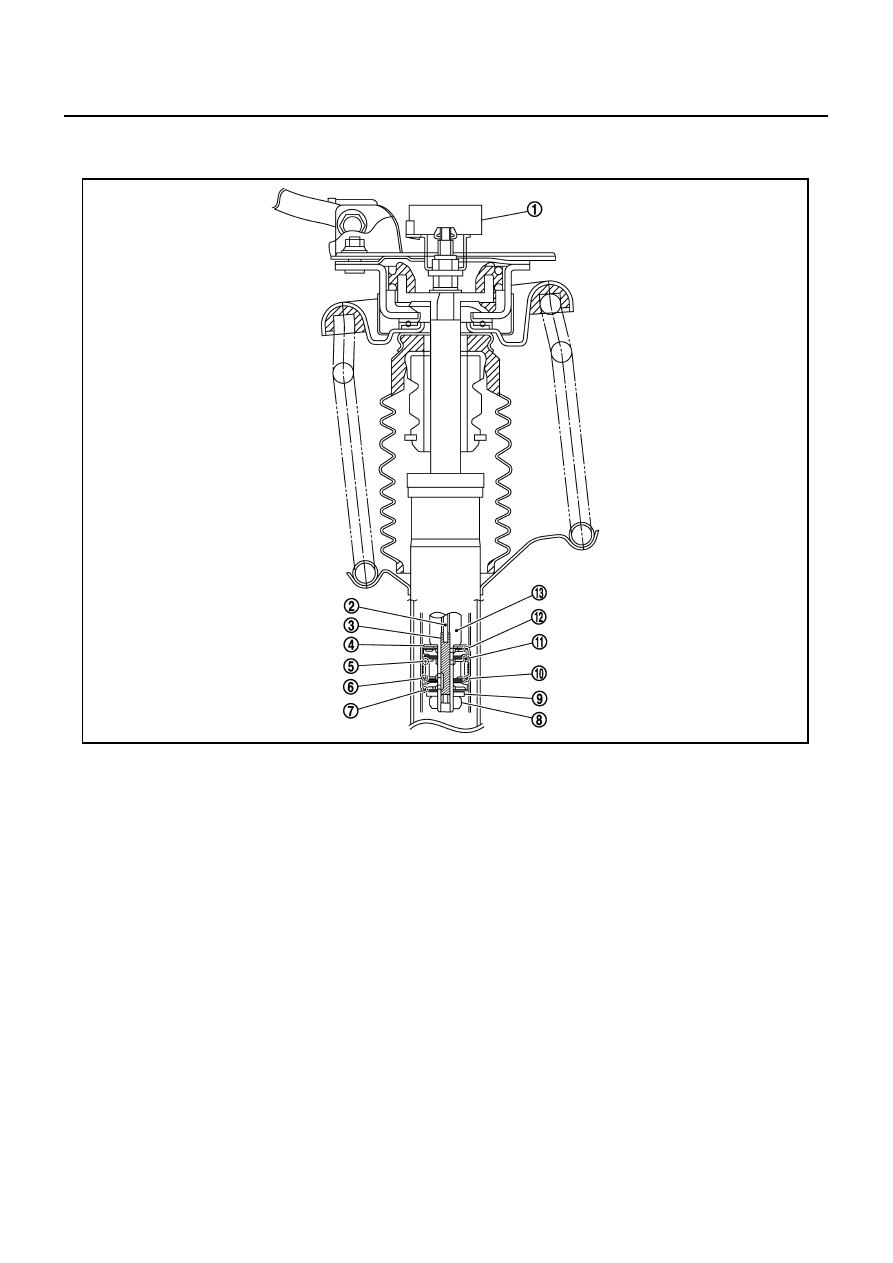

Cross-Section View

NES000B0

System Description

NES000I5

DESCRIPTION

●

It controls the damping force of shock absorber in real time according to the driving conditions.

●

Skyhook control is used to active damper suspension.

Skyhook Control

●

Method of controlling the damping force of shock absorber on the actual vehicle just like the shock
absorber supported at an aerial point that has an effect on the vehicle body.

NOTE:
As the damping force of shock absorber does not have an effect on the wheel side movement, the force
from the road is not transmitted to the vehicle body.

●

Only when the vehicle body itself is moved up/down with the roll caused by the starting/brake/steering
operations will the damping force of shock absorber certainly act to control the vehicle body.

1.

Shock absorber actuator

2.

Control rod

3.

Spool

4.

Retainer

5.

Oil flow inlet (extension side)

6.

Main valve (extension side)

7.

Check valve (extension side)

8.

Nut

9.

Collar

10. Oil flow inlet (compression side)

11.

Main valve (compression side)

12. Check valve (compression side)

13. Stud

SEIA0700E
