HARNESS

PG-47

C

D

E

F

G

H

I

J

L

M

A

B

PG

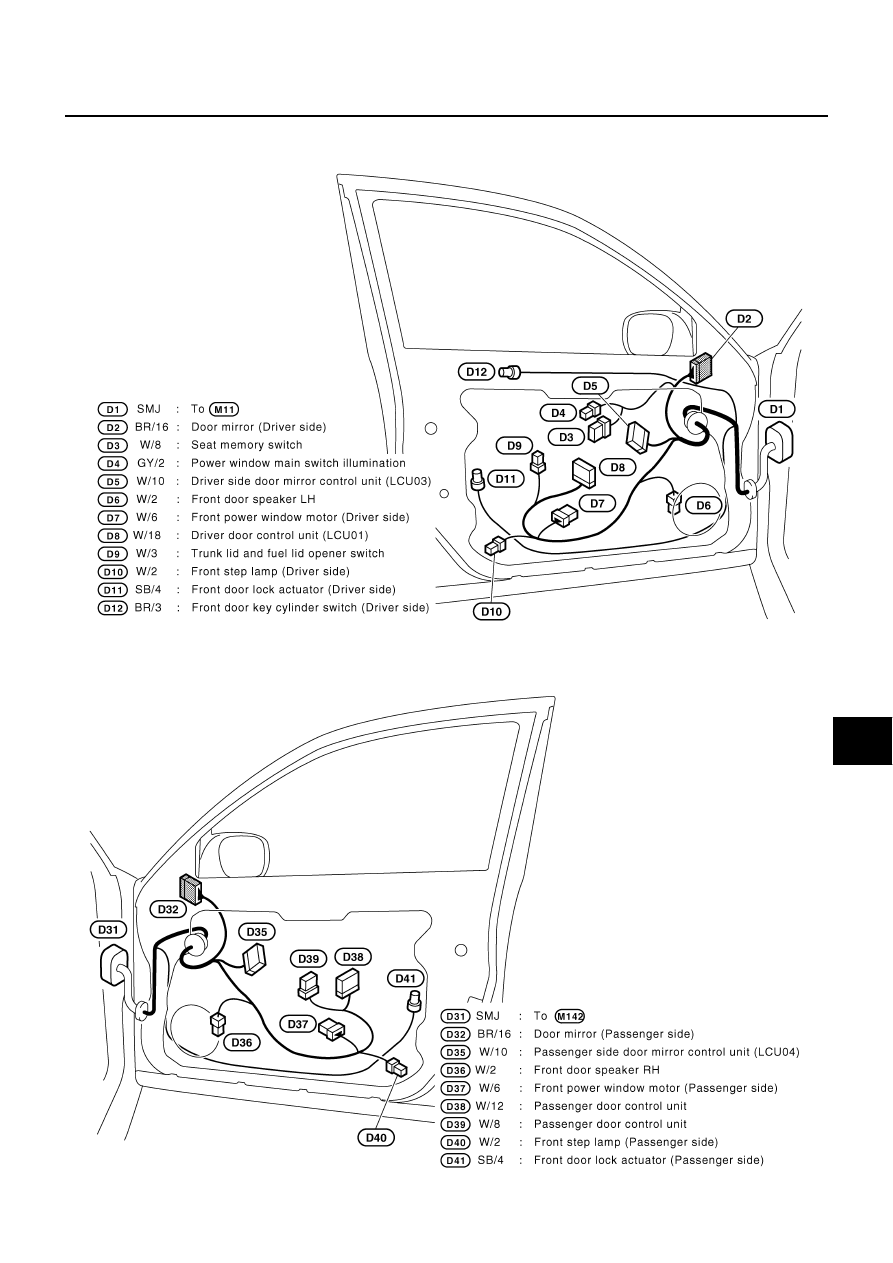

FRONT DOOR HARNESS
LH Side

RH Side

TKIM0229E

TKIM0138E

PG-48

HARNESS

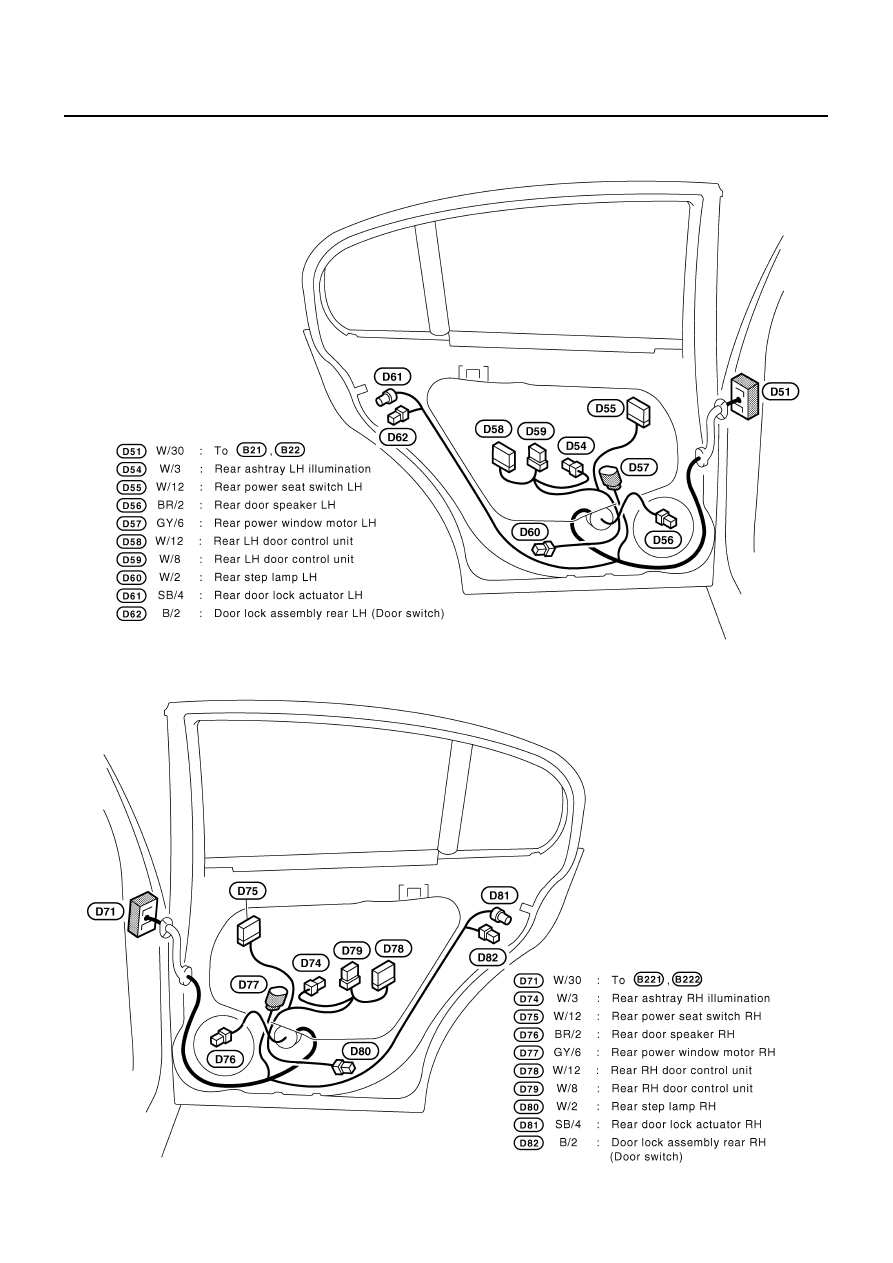

REAR DOOR HARNESS
LH Side

RH Side

TKIM0139E

TKIM0140E

HARNESS

PG-49

C

D

E

F

G

H

I

J

L

M

A

B

PG

Wiring Diagram Codes (Cell Codes)

NKS002RJ

Use the chart below to find out what each wiring diagram code stands for.
Refer to the wiring diagram code in the alphabetical index to find the location (page number) of each wiring
diagram.

Code

Section

Wiring Diagram Name

 A/C

ATC

 Air Conditioner

 A/TRNK

BL

 Auto Trunk System

 ACTIVE

SCS

 Active Damper Suspension System

 AF1B1

EC

 Air Fuel Ratio Sensor 1 Bank 1

 AF1B2

EC

 Air Fuel Ratio Sensor 1 Bank 2

 AF1HB1

EC

 Air Fuel Ratio Sensor 1 Heater Bank 1

 AF1HB2

EC

 Air Fuel Ratio Sensor 1 Heater Bank 2

 APPS1

EC

 Accelerator Pedal Position Sensor

 APPS2

EC

 Accelerator Pedal Position Sensor

 APPS3

EC

 Accelerator Pedal Position Sensor

 ASC/BS

EC

 Automatic Speed Control Device (ASCD) Brake Switch

 ASC/SW

EC

 Automatic Speed Control Device (ASCD) Steering Switch

 ASCBOF

EC

 Automatic Speed Control Device (ASCD) Brake Switch

 ASCIND

EC

 Automatic Speed Control Device (ASCD) Indicator

 AT/IND

DI

 A/T Indicator Lamp

 AUDIO

AV

 Audio

 AUT/DP

SE

 Automatic Drive Positioner - IVMS

 BACK/L

LT

 Back-Up Lamp

 BRK/SW

EC

 Brake Switch

 BYPS/V

EC

 Vacuum Cut Valve Bypass Valve

 C/SEAT

SE

 Climate Controlled Seat

 CAN

AT

 CAN Communication Line

 CAN

EC

 CAN Communication Line

 CAN

LAN

 CAN System

 CD/CHG

AV

 CD Auto Changer

 CHARGE

SC

 Charging System

 CHIME

DI

 Warning Chime

 CIGAR

WW

 Cigarette Lighter

 CLOCK

DI

 Clock

 COMM

AV

 Audio Visual Communication Line

 COMM

DI

 Communication Line

 COMM

LAN

 IVMS - Communication Check, Power Supply & Ground

 COMPAS

DI

 Compass

 COOL/F

EC

 Cooling Fan Control

 D/LOCK

BL

 Power Door Lock - IVMS

 DEF

GW

 Rear Window Defogger

 DTRL

LT

 Headlamp - With Daytime Light System

 ECM/PW

EC

 ECM Power Supply for Back-Up

 ECTS

EC

 Engine Coolant Temperature Sensor

 EPS

STC

 Electronic Controlled Power Steering System

 ETC1

EC

 Electric Throttle Control Function

PG-50

HARNESS

 ETC2

EC

 Electric Throttle Control Motor Relay

 ETC3

EC

 Electric Throttle Control Motor

 F/FOG

LT

 Front  Fog Lamp

 F/PUMP

EC

 Fuel Pump

 FPCM

EC

 Fuel Pump Control Module

 FTS

AT

 A/T Fluid Temperature Sensor Circuit

 FTTS

EC

 Fuel Tank Temperature Sensor

 FUELB1

EC

 Fuel Injection System Function (Bank 1)

 FUELB2

EC

 Fuel Injection System Function (Bank 2)

 H/AIM

LT

 Headlamp Aiming Control System

 H/LAMP

LT

 Headlamp

 H/PHON

AV

 Hands Free Telephone

 HORN

WW

 Horn

 HSEAT

SE

 Heated Seat

 I/MIRR

GW

 Inside Mirror (Auto-Anti Dazzling Mirror)

 IATS

EC

 Intake Air Temperature Sensor

 ICC

ACS

 Intelligent Cruise Control System

 ICC/BS

EC

 ICC Brake Switch

 ICC/SW

EC

 ICC Steering Switch

 ICCBOF

EC

 ICC Brake Switch

 IGNSYS

EC

 Ignition System

 ILL

LT

 Illumination

 INF/D

DI

 Vehicle Information and Integrated Switch System

 INJECT

EC

 Injector

 INT/L

LT

 Vanity Mirror and Trunk Room Lamps

 IVCB1

EC

 Intake Valve Timing Control Solenoid Valve Bank 1

 IVCB2

EC

 Intake Valve Timing Control Solenoid Valve Bank 2

 IVCSB1

EC

 Intake Valve Timing Control Position Sensor Bank 1

 IVCSB2

EC

 Intake Valve Timing Control Position Sensor Bank 2

 IVTB1

EC

 Intake Valve Timing Control System (Bank 1)

 IVTB2

EC

 Intake Valve Timing Control System (Bank 2)

 KEYLES

BL

 Remote Keyless Entry System-IVMS

 KS

EC

 Knock Sensor

 LDW

DI

 Lane Departure Warning System

 LOAD

EC

 Electrical Load Signal

 MAFS

EC

 Mass Air Flow Sensor

 MAIN

AT

 Transmission Control Module Power Supply

 MAIN

EC

 Main Power Supply and Ground Circuit

 METER

DI

 Speedometer, Tachometer, Temp., Oil and Fuel Gauges

 MIL/DL

EC

 MIL & Data Link Connector

 MIRR/L

LT

 Door Mirror Lamp

 MIRROR

GW

 Door Mirror

 MMSW

AT

 Manual Mode Switch

 NATS

BL

 Nissan Anti-Theft System

Code

Section

Wiring Diagram Name
