HEADLAMP (FOR CANADA) - DAYTIME LIGHT SYSTEM -

LT-53

C

D

E

F

G

H

I

J

L

M

A

B

LT

Aiming Adjustment

NKS0017Z

Refer to

LT-30, "Aiming Adjustment"

 .

Bulb Replacement

NKS00180

Refer to

LT-31, "Bulb Replacement"

 .

Removal and Installation

NKS00181

Refer to

LT-33, "Removal and Installation"

 .

Disassembly and Assembly

NKS00182

Refer to

LT-34, "Disassembly and Assembly"

 .

LT-54

HEADLAMP AIMING CONTROL (AUTO)

HEADLAMP AIMING CONTROL (AUTO)

PFP:53821

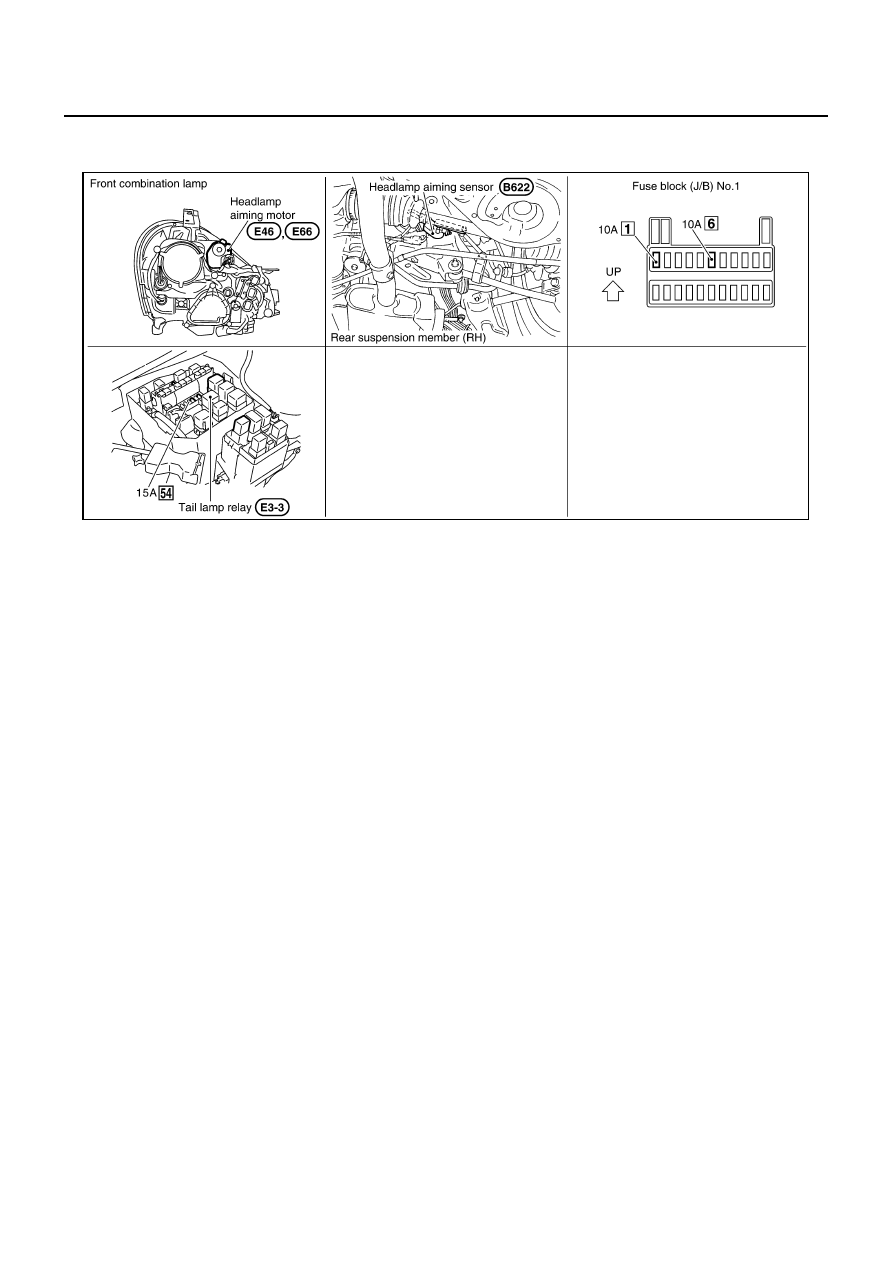

Component Parts and Harness Connector Location

NKS00183

System Description

NKS00184

With the lighting switch in the first or second position, the headlamp aiming sensor detects change in the vehi-
cle height and transmits a corresponding signal to the headlamp aiming motors. The signal drives the head-
lamp aiming motors, which adjusts the low beam reflector of each headlamp to an angle appropriate for the
vehicle height.
When the vehicle is stationary, the motors move the reflectors if the vehicle height changes to a certain height
and the height is maintained for a predetermined period. When the vehicle is running (excluded when acceler-
ating/decelerating), the reflector angle is adjusted at predetermined intervals.

OUTLINE

Power is supplied all items

●

to tail lamp relay terminal 2 and

●

to tail lamp relay terminal 6

●

through 15A fuse [No. 54 located in fuse, fusible link and relay block (J/B)],

●

to headlamp battery saver control unit terminal 7

●

through 10A fuse [No. 6 located in fuse block (J/B) No.1].

When the ignition switch is ON or START position, power is supplied

●

to headlamp battery saver control unit terminal 1

●

to headlamp aiming sensor terminal 2

●

to front combination lamp RH terminal 12 and

●

to front combination lamp LH terminal 12

●

through 10A fuse [No.1 located in fuse block (J/B) No.1].

Ground is supplied

●

to headlamp battery saver control unit terminals 4 and 11

●

through grounds M25 and M115,

●

to headlamp aiming sensor terminal 1

●

through grounds B17 and B57,

●

to front combination lamp RH terminal 10 and

●

to front combination lamp LH terminal 10

●

through grounds E24, E42 and E62.

PKIB0253E

HEADLAMP AIMING CONTROL (AUTO)

LT-55

C

D

E

F

G

H

I

J

L

M

A

B

LT

When lighting switch is in 1st or 2nd position, ground is supplied

●

to headlamp battery saver control unit terminals 5 and 13

●

through lighting switch terminal 11

●

through lighting switch terminal 5

●

through grounds M25 and M115.

HEADLAMP AIMING CONTROL OPERATION

The headlamp aiming sensor is located on the right side of the rear suspension member and detects vehicle
height change by sensing the displacement of the suspension arm.
When the ignition switch is turned to the ON position, power is supplied

●

to headlamp aiming sensor terminal 2 and

●

to each headlamp aiming motor terminal 12

●

through 10A fuse [No. 1 located in fuse block (J/B) No.1].

At the same time, the vehicle height signal (voltage signal that corresponds to the vehicle height) is applied

●

to each headlamp aiming motor terminal 9

●

through headlamp aiming sensor terminal 7.

Ground is supplied

●

to each front combination lamp (headlamp aiming motor) terminal 10

●

through grounds E24, E42 and E62,

●

to headlamp aiming sensor terminal 1

●

through grounds B17 and B57.

And the voltage level of this signal is maintained.
When the lighting switch is placed in the 1ST or 2ND position, power is supplied

●

to headlamp aiming sensor terminal 6

●

through tail lamp relay terminal 7.

Ground is supplied

●

to headlamp aiming sensor terminal 1

●

through grounds B17 and B57.

to trigger the aiming control of the sensor.
When the stopped vehicle changes the height and keeps it for more than 15 seconds, the headlamp aiming
sensor outputs a headlamp aiming motor drive signal. And headlamp aiming sensor keeps supplying voltage
to headlamp aiming motor. (Voltage depends on the vehicle height.)
Upon reception of the headlamp aiming motor drive signal, both headlamp aiming motors cause the low beam
reflectors to move to the position commanded by the signal.
When the vehicle is running (excluded when accelerating/decelerating), the headlamp aiming sensor trans-
mits headlamp aiming motor drive signal to headlamp aiming motors at the predetermined intervals. The volt-
age level of every signal input is maintained unchanged until the next signal is input.
Upon reception of the headlamp aiming motor drive signal, both headlamp aiming motors cause the low beam
reflectors to move to the position commanded by the signal.
When the vehicle is accelerating or decelerating, the headlamp aiming sensor keeps the same headlamp aim-
ing motor drive signal voltage level rather than changing it, so that the low beam reflectors of both headlamps
do not operate.
When the lighting switch is turned OFF, the headlamp aiming sensor retains the headlamp aiming motor drive
signal level at that moment and stops transmitting the signal.

Headlamp Aiming Sensor Control Operation

*1 Excluded when running less than or equal to 4 km/h (2.84 MPH) and when accelerating/decelerating.
*2 Excluded when running not less than 4 km/h (2.84 MPH) and when accelerating/decelerating.

Headlamp aiming
sensor operating
control interval

Vehicle is stopped *1

Headlamp aiming motor starts after vehicle is stopped for approx. 15 seconds.

Vehicle is running *2

Up to 31 seconds,
and every 10 sec-
onds after starting
running with a con-
stant speed

About 41
seconds

About 82
seconds

About 161
seconds

About 323
seconds

After 323 seconds
or more, every 323
seconds

LT-56

HEADLAMP AIMING CONTROL (AUTO)

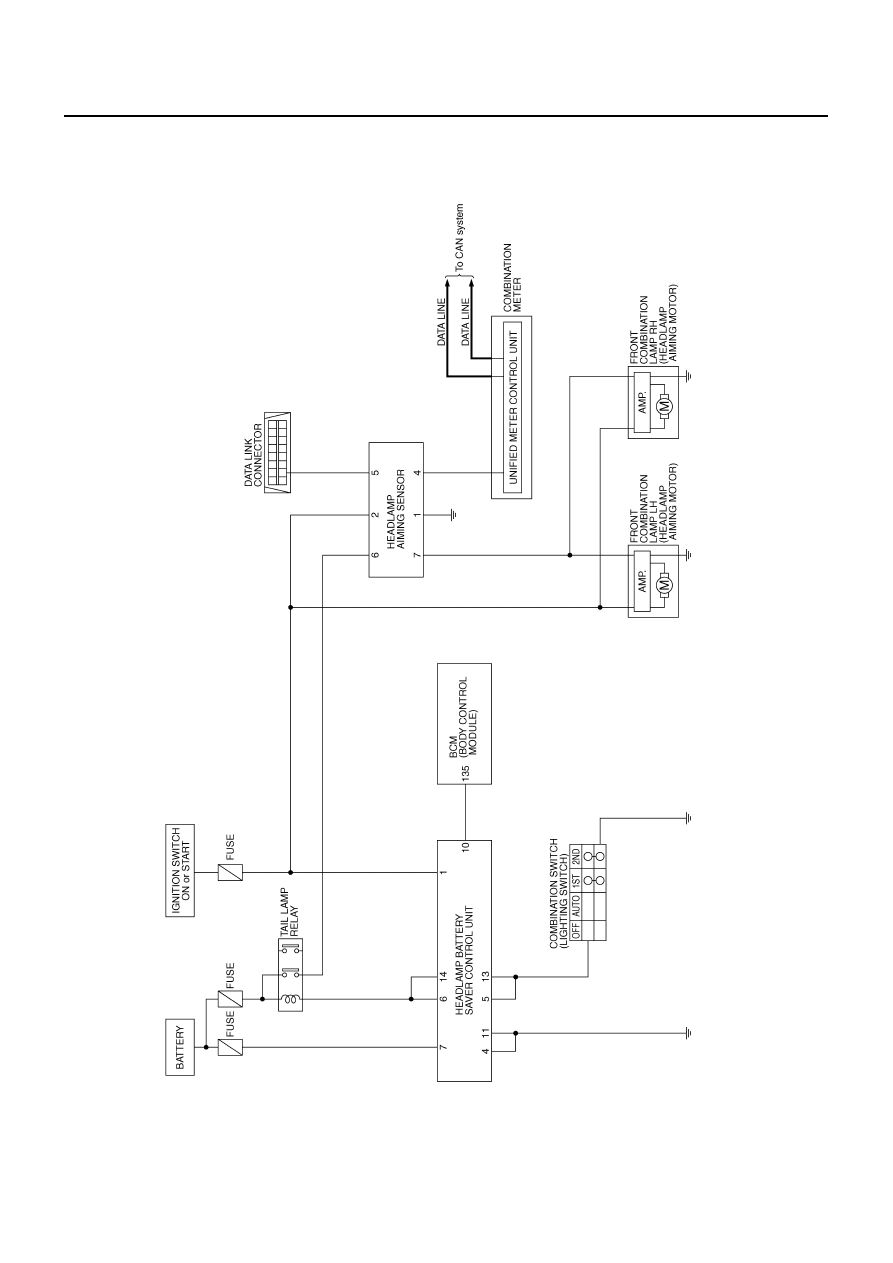

Schematic

NKS00185

TKWM1484E
