INSTRUMENT PANEL ASSEMBLY

IP-11

C

D

E

F

G

H

J

K

L

M

A

B

IP

WORK STEPS

When removing instrument panel and pad, combination meter, display unit or console assembly, take steps in
the order shown by ( ) numbers below.

( ):number indicates step in removal procedures.

1.

Combination meter

2.

Screw

3.

Front defroster grille (LH)

4.

Cluster lid A

5.

Steering lock escutcheon

6.

Cluster lid D

7.

Steering column cover

8.

Instrument panel bracket

9.

Ignition key lamp assembly

10. Clock

11.

Cluster lid C lower

12. Knee protector lower

13. Hook

14. Instrument lower driver panel

15. A/T console finisher

16. Ashtray

17. Cup holder

18. Console box assembly

19. Screw cap

20. Instrument lower cover

21. Glove box pin

22. Glove box assembly

23. Glove box striker

24. Instrument finisher

25. Glove box cover

26. Cluster lid center lower

27. CD auto changer

28. Audio unit

29. Front passenger air bag module

30. Nut

31. Instrument panel bracket

32. Instrument panel and pad assembly 33. Instrument panel mask (RH)

34. Front defroster grille (RH)

35. Bolt

36. Instrument panel mask (LH)

37. Ventilation mask (RH)

38. Display unit

39. Ventilation mask (LH)

40. Cluster lid C

Parts

Refer to

Instrument panel

and pad

Combination

meter

 Display unit

Console box

assembly

(A)

Steering column cover

IP-12

(1)

(1)

(B)

Steering lock escutcheon

IP-12

(2)

(2)

(C)

Cluster lid D

IP-12

(3)

(3)

(D)

Cluster lid A

IP-12

(4)

(4)

(E)

Combination meter

IP-13

(5)

(5)

(F)

Cluster lid C

IP-13

(6)

(1)

(G)

Display unit

DI-149

(7)

(2)

(H)

Clock

DI-227

(8)

(I)

Cluster lid center lower

IP-14

(9)

(1)

(J)

A/T finisher

IP-14

(10)

(2)

(K)

Ashtray

IP-14

(11)

(3)

(L)

Cup holder

IP-14

(12)

(4)

(M)

Console box assembly

IP-14

(13)

(5)

(N)

CD auto changer

AV-52

(14)

(O)

Instrument lower cover

IP-15

(15)

(P)

Glove box

IP-15

(16)

(Q)

Instrument finisher

IP-16

(17)

(R)

Glove box cover

IP-16

(18)

(S)

Audio unit

AV-52

(19)

(T)

Instrument reinforcement

IP-16

(20)

(U)

Front passenger air bag module

SRS-45

(21)

(V)

Instrument lower driver panel

IP-16

(22)

(W)

Knee protector lower

IP-16

(23)

(X)

Instrument panel mask

IP-16

(24)

(Y)

Front pillar garnish

EI-43

(25)

(Z)

Instrument panel

IP-17

(26)

IP-12

INSTRUMENT PANEL ASSEMBLY

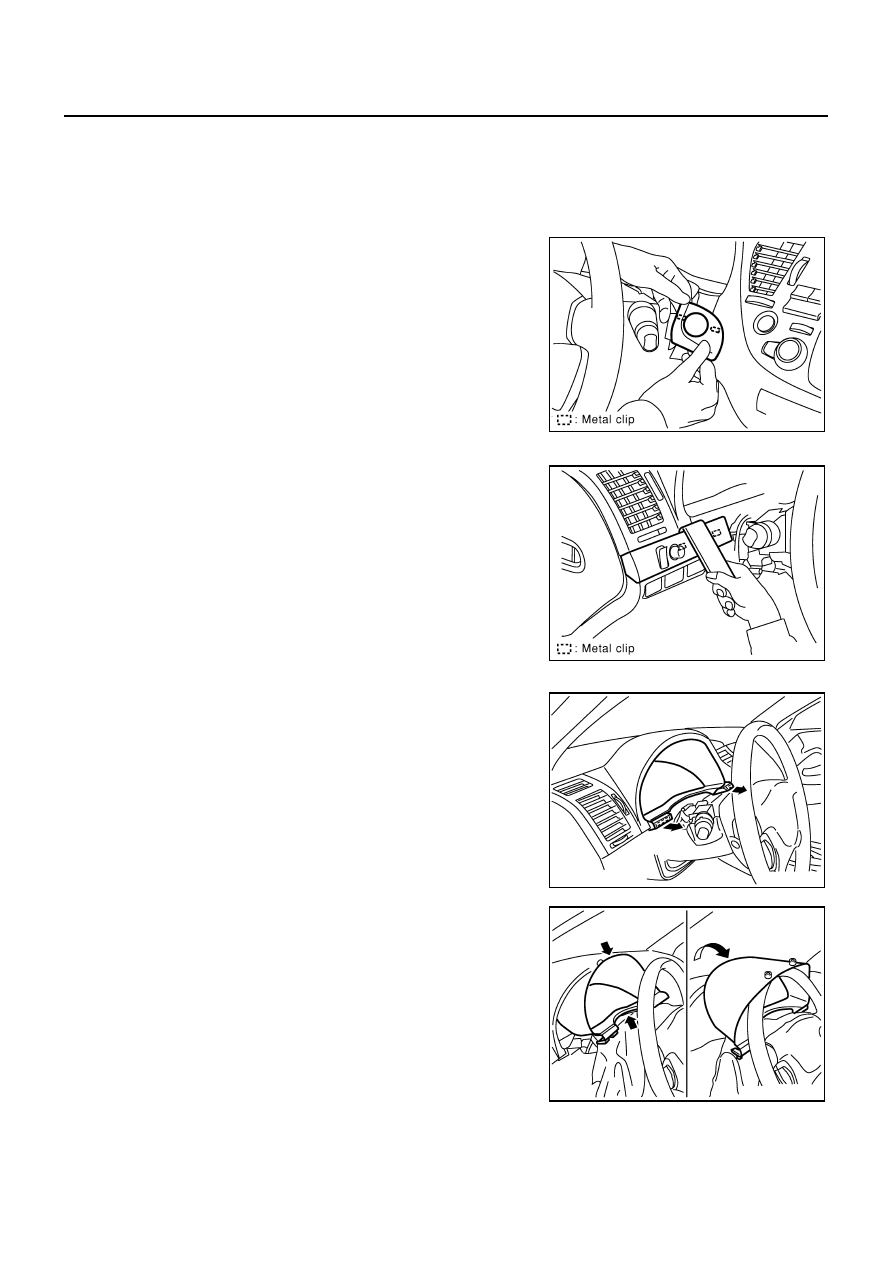

REMOVAL
(A) Steering Column Cover

1.

Remove screws with power tool, and then steering column cover (upper/lower).

2.

Disconnect connectors.

(B) Steering Lock Escutcheon

Pull steering lock escutcheon back to your side, and disconnect
metal clips.

(C) Cluster Lid D

Pull cluster lid D back to your side, disconnect metal clips and con-
nectors, and remove it.

(D) Cluster Lid A

1.

Remove screws with power tool.

2.

Pull cluster lid A back to your side, and disconnect metal clips.

3.

Make upper and lower side of cluster lid A narrower, and pull it
back to your side.

4.

Remove it as covering steering wheel.

SIIA0788E

SIIA0787E

SIIA0789E

SIIA0790E

INSTRUMENT PANEL ASSEMBLY

IP-13

C

D

E

F

G

H

J

K

L

M

A

B

IP

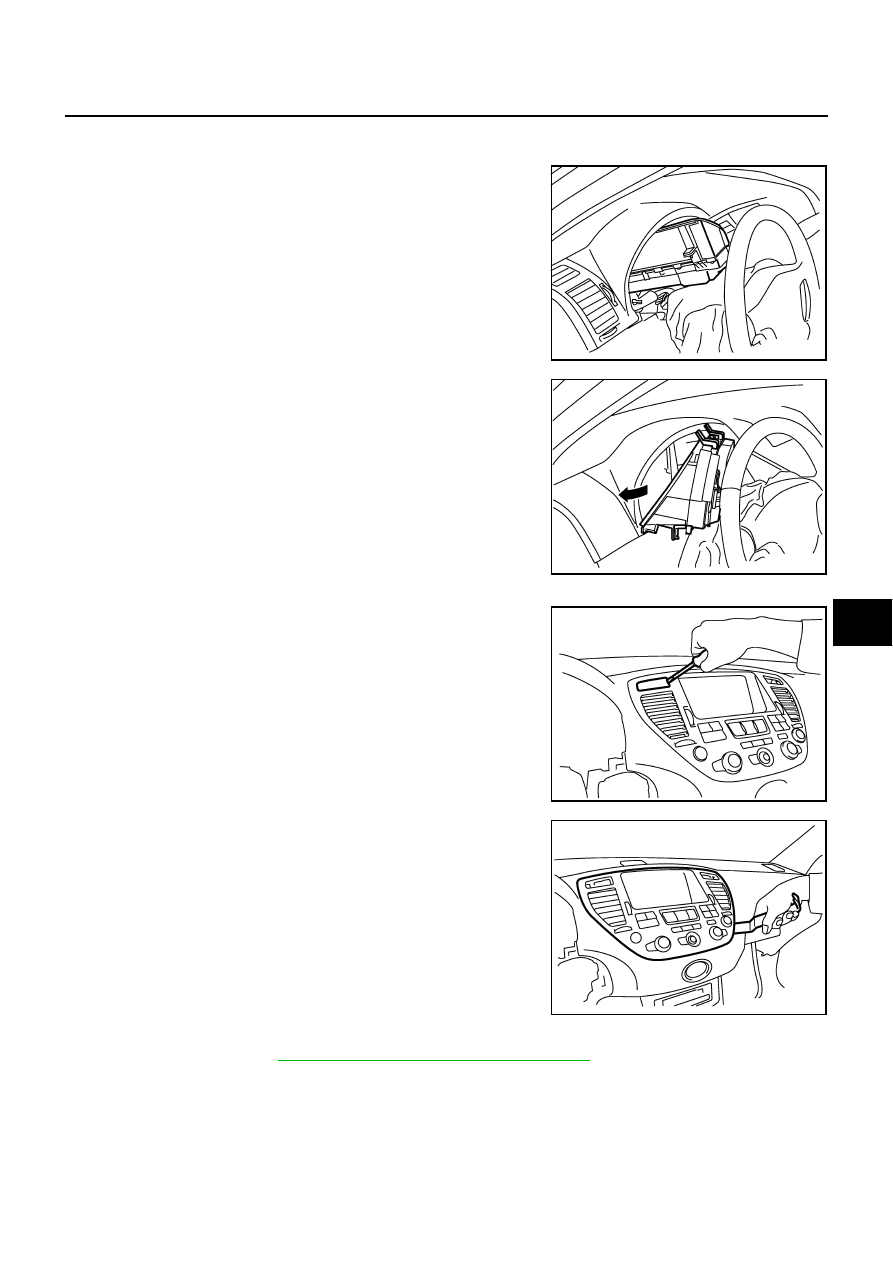

(E) Combination Meter

1.

Remove screws with power tool, and disconnect connectors.

2.

Turn to right part of meter come to your side. Push down to front
face of meter up.

CAUTION:

Cover meter with cloth avoid contact with meter bracket
that may cause scratches or damages.

3.

Pull meter to your side, then left side (confirm the back of meter
faces you).

(F) Cluster Lid C

1.

Remove ventilation mask, and remove screws with power tool.

2.

Insert a cloth-covered screwdriver, or thin spatula into dip
between instrument panel, pull cluster lid C back to your side,
and disengage metal clips below.

3.

Disconnect connectors, and remove cluster lid C.

CAUTION:

Cover surroundings with cloth to avoid scratches or dam-
ages.

(G) Display Unit

Remove display unit. Refer to

DI-149, "Removal and Installation of Display"

 .

(H) Clock

1.

Remove screws, push clock frontward.

SIIA0791E

SIIA0792E

SIIA0793E

SIIA0794E

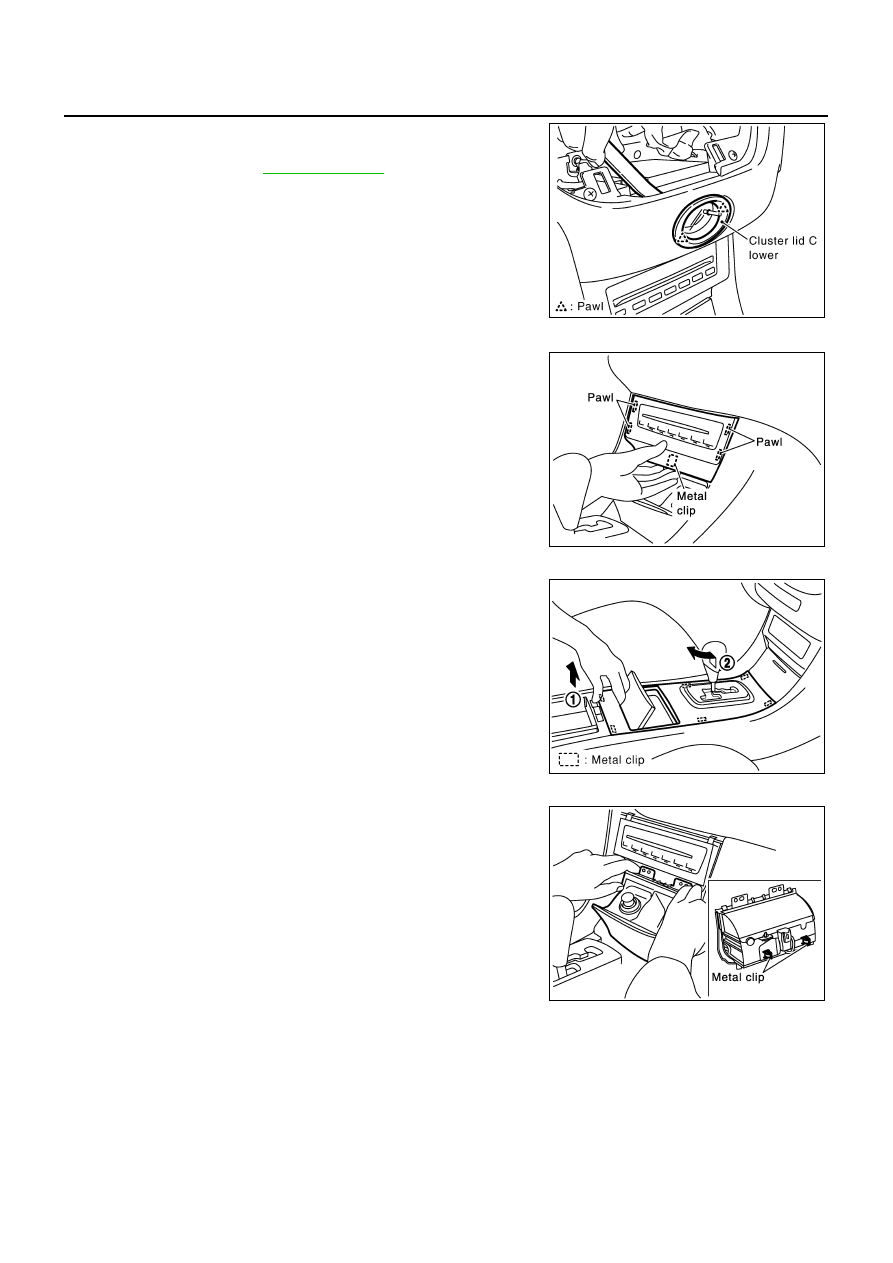

IP-14

INSTRUMENT PANEL ASSEMBLY

2.

Push pawl of cluster lid C lower from back of instrument panel-
with clip clamp remover, and remove cluster lid C lower.

3.

Remove clock. Refer to

DI-226, "CLOCK"

 .

(I) Cluster Lid Center Lower

Open lid of ashtray. Hold lower part of cluster lid center lower, and
pull it back to your side. Disconnect both right/left pawls and metal
clips, and remove cluster lid center lower.

(J) A/T Finisher

1.

Open console lid and cup holder lid. Hold rear part of A/T fin-
isher, lift it up, and disconnect metal clips at its rear end.

2.

Hold side of A/T finisher, and disconnect metal clips in front. Pull
it backward, remove it, and disconnect connectors.

(K) Ashtray

1.

Remove screws with power tool, pull ashtray back to your side,
and disconnect metal clips.

2.

Disconnect connectors, and remove ashtray.

(L) Cup Holder

Remove screws with power tool, lift cup holder up, disconnect metal clips at its rear end, and remove it.

(M) Console Box Assembly

1.

Remove screws.

PIIB1604E

PIIA3256E

SIIA0796E

PIIA3257E
