REVERSE INTERLOCK DOOR MIRROR SYSTEM

GW-105

C

D

E

F

G

H

J

K

L

M

A

B

GW

●

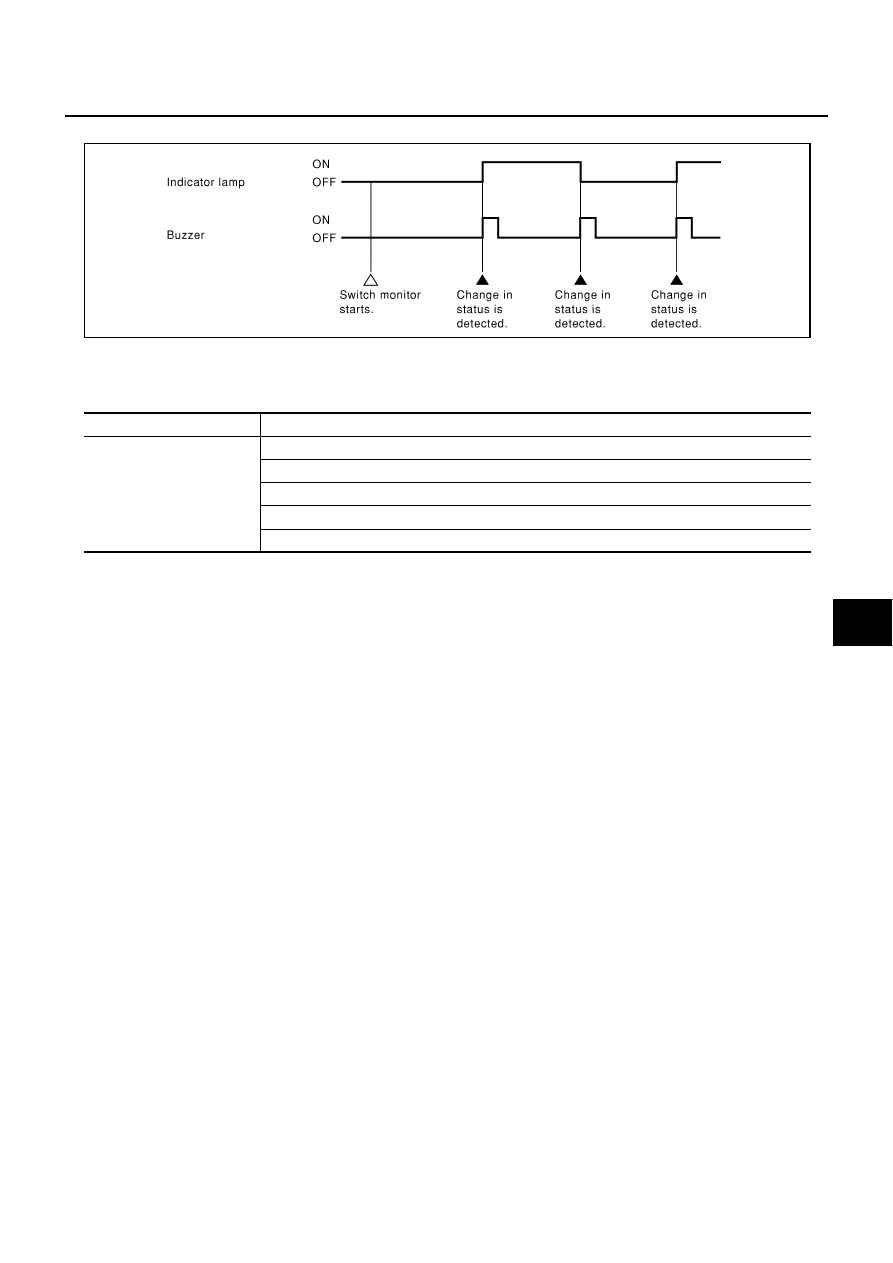

If a malfunction is detected, no indicator lamp and buzzer react.

Diagnosis Item

●

The status of the switch (except the ignition switch, interior lamp switch, and map lamp switch) input to
each control unit can be monitored.

Cancel of Switch Monitor

If one of the following conditions are satisfied, the switch monitor is cancelled.

●

When the ignition switch is turned OFF.

●

The vehicle speed becomes 7 km/h (4 MPH) or higher.

PIIA0185E

Control unit

Item

BCM

Detent switch

Steering wheel position switch (telescoping switch and tilt switch)

Seat memory switch (memory switch 1, memory switch 2, and setting switch).

Driver door switch

Door mirror remote control switch

GW-106

REVERSE INTERLOCK DOOR MIRROR SYSTEM

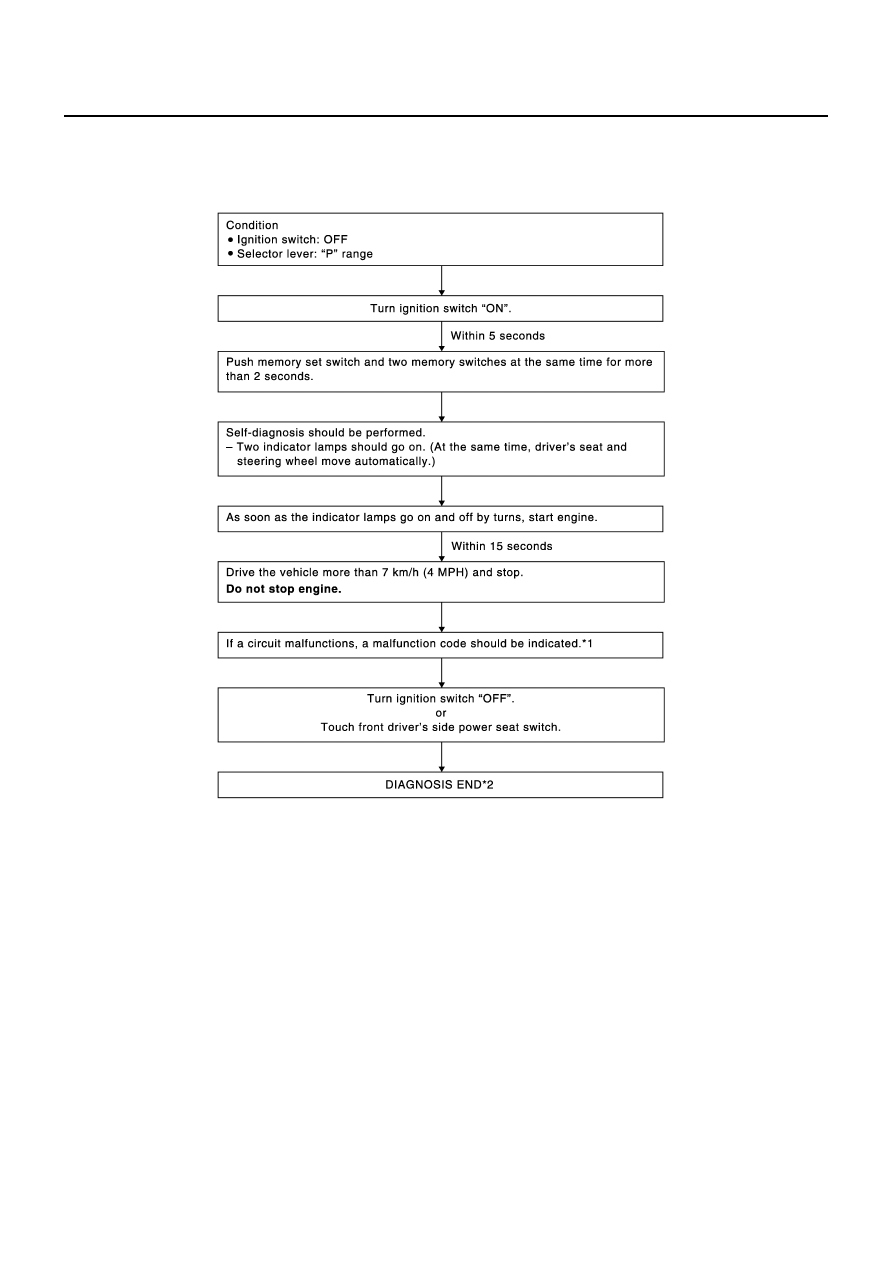

ON BOARD DIAGNOSIS FOR AUTOMATIC DRIVE POSITIONER

●

Check the operations of the auto drive positioner system.

*1:If no malfunction is indicated, On board Diagnosis will end after the vehicle speed sensor diagnosis is
performed.
*2:Diagnosis ends after self–diagnostic results have indicated for 10 minutes if left unattended.

PIIA4472E

REVERSE INTERLOCK DOOR MIRROR SYSTEM

GW-107

C

D

E

F

G

H

J

K

L

M

A

B

GW

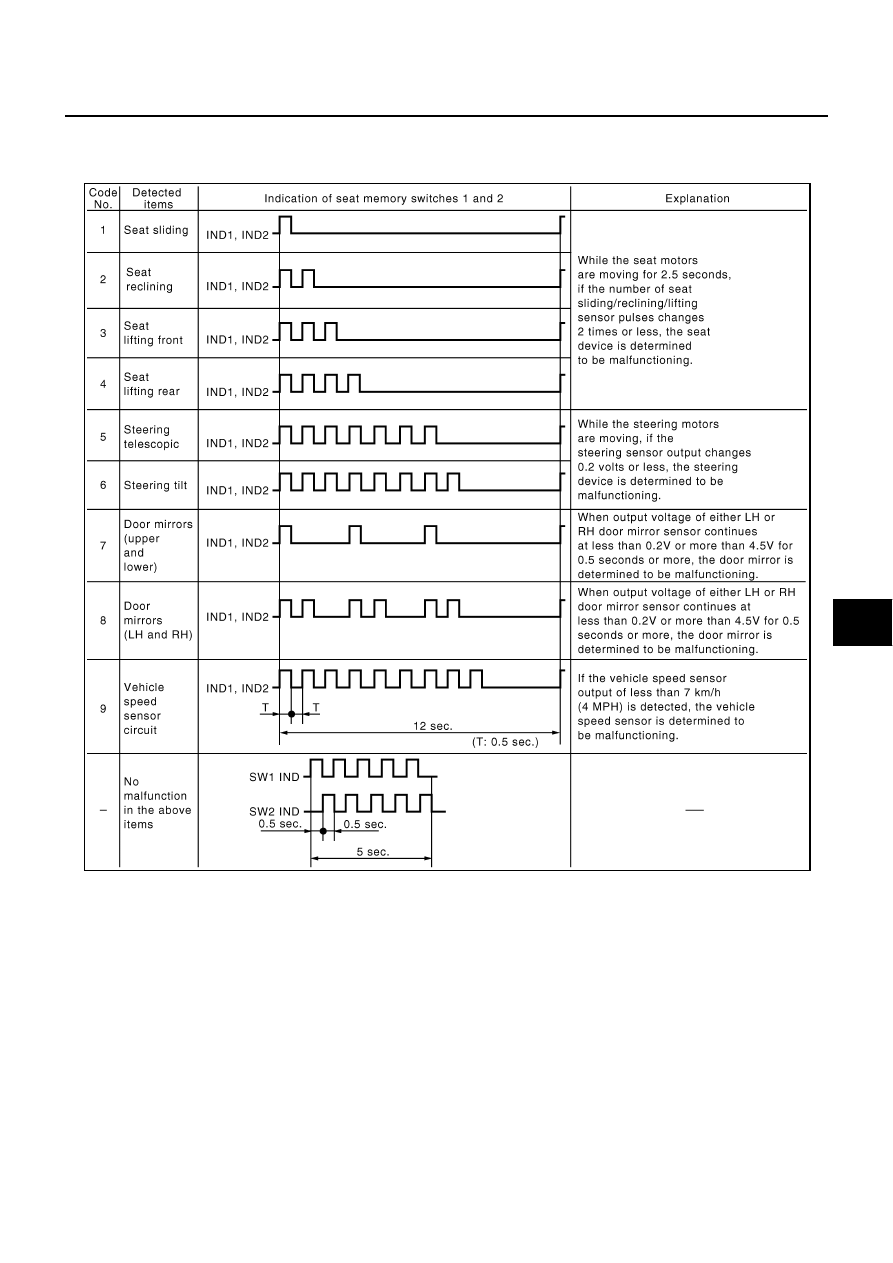

Diagnosis Result Display

●

The malfunctioning items are indicated by how many times LEDs on the seat memory switches 1 and 2
flash simultaneously.

●

If the vehicle speed is less than 7 km/h (4 MPH) for 15 seconds after the diagnosis for the seat and steer-
ing wheel systems were completed, the vehicle speed signal is judged malfunctioning.

●

If LH door mirror is malfunctioning, only indicator lamp on the memory switch 1 flashes, and if RH door
mirror is malfunctioning, only indicator lamp on the memory switch 2 flashes.

●

When all the diagnosis are finished normally, the indicator lamps on the memory switches 1 and 2 go off
after the vehicle speed signal diagnosis.

●

If there are multiple malfunctioning parts, the lamps indicate them in sequence from the smallest diagno-
sis trouble code.

●

The diagnosis results repeat until the diagnosis mode is cancelled.

PIIA0190E

GW-108

REVERSE INTERLOCK DOOR MIRROR SYSTEM

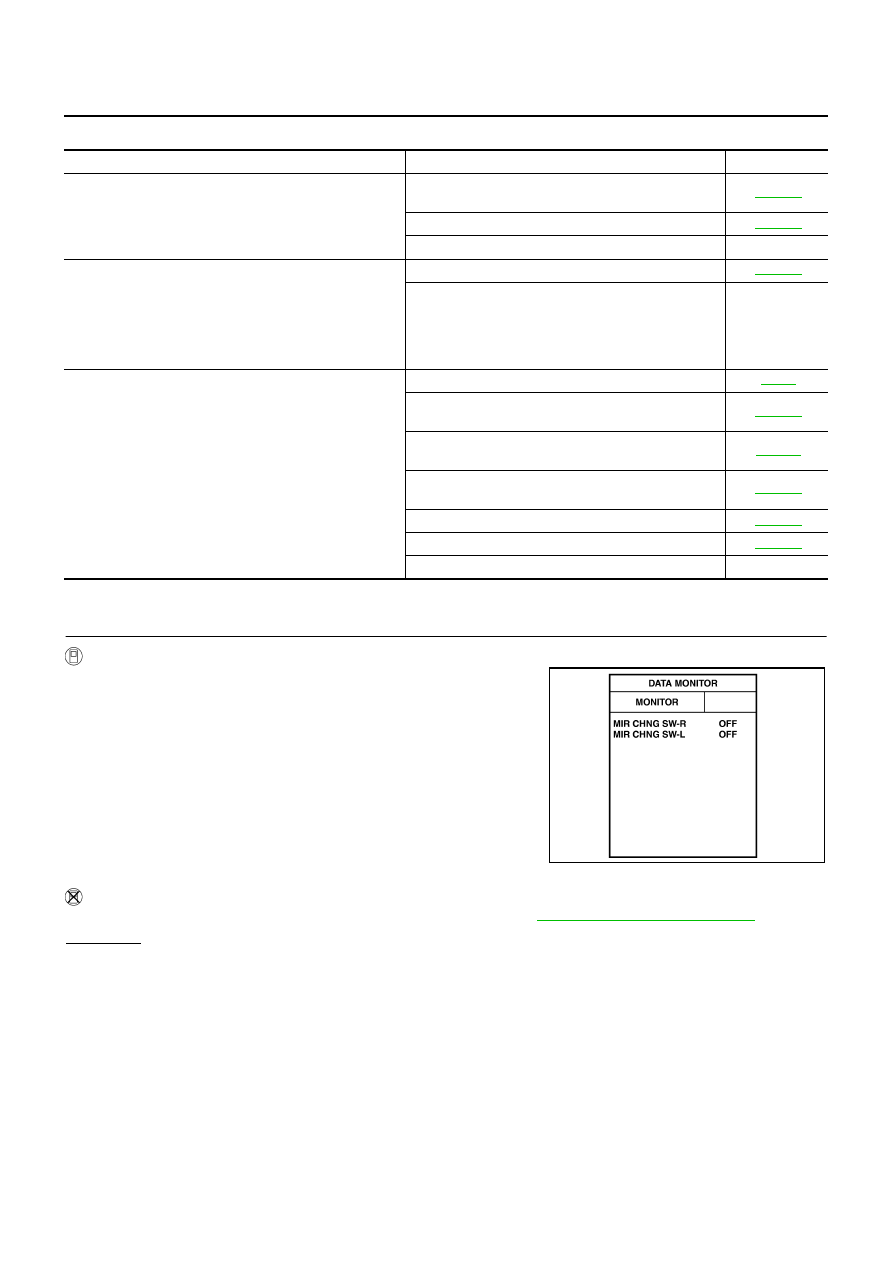

Symptom Chart

NIS00105

Check Door Mirror Remote Control Switch (Changeover switch) Circuit

NIS00106

1.

FUNCTION INSPECTION

With CONSULT–II

Check the operation on “MIR CHNG SW-R” or “MIR CHNG SW-L” in
the DATA MONITOR.

Without CONSULT–II

Carry out the switch monitor in the self-diagnostic function. Refer to

GW-104, "SWITCH MONITOR"

 .

OK or NG

OK

>> Door mirror remote control switch (changeover switch) circuit is OK.

NG

>> GO TO 2.

Symptom

Diagnosis / Service procedure

Reference page

Reverse interlock door mirror system does not operate at
all.

1. Check door mirror remote control switch
(changeover switch) circuit.

GW-108

2. Check back-up input signal circuit in R position.

GW-110

3. Replace BCM.

—

●

During the reverse interlock door mirror system opera-
tion, either LH or RH door mirror face does not repro-
duce the stored angle.

●

After the reverse interlock door mirror system operation,
the door mirror face returns to wrong position (not to the
original position).

1. Check mirror sensors circuit.

GW-114

2. Carry out the communication check again.

—

The mirror face position with the reverse gear engaged
cannot be memorized.

1. Check seat memory switch circuit.

SE-75

2.  Check door mirror remote control switch
(changeover switch) system.

GW-108

3. Check door mirror remote control switch (mirror
switch) system.

GW-111

4. Check back-up input signal control inspection R
position.

GW-110

5. Check mirror motors circuit.

GW-112

6. Check mirror sensors circui.

GW-114

7. Replace BCM.

—

PIIB0343E
