HOMELINK UNIVERSAL TRANSCEIVER

BL-221

C

D

E

F

G

H

J

K

L

M

A

B

BL

4.

CHECK GROUND CIRCUIT

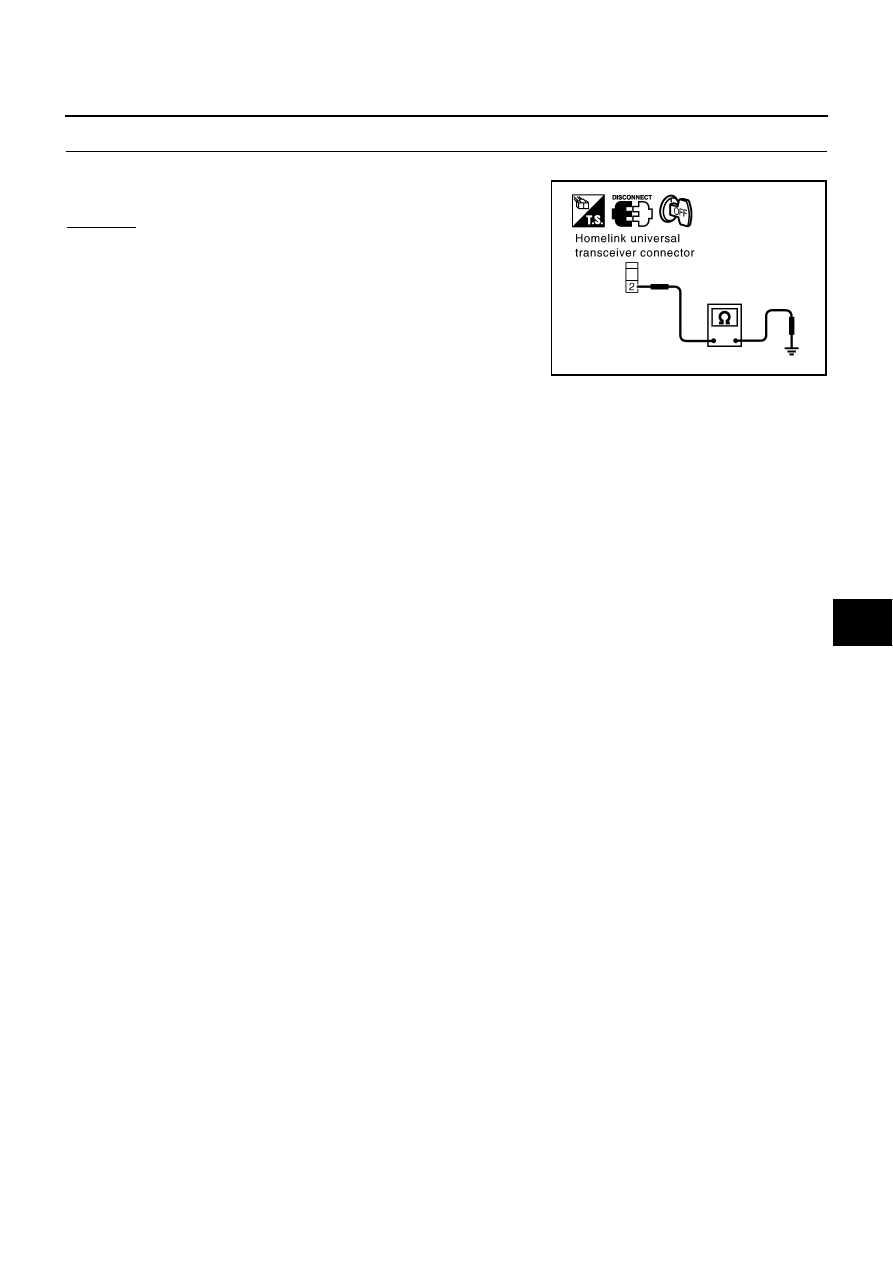

Check continuity between transmitter harness connector R5 terminal 2 and ground.

OK or NG

OK

>> Replace transmitter with sun visor assembly.

NG

>> Repair harness.

2 (B) – Ground

: Continuity should exist.

PIIB2121E

BL-222

BODY REPAIR

2006 Q45

BODY REPAIR

PFP:60100

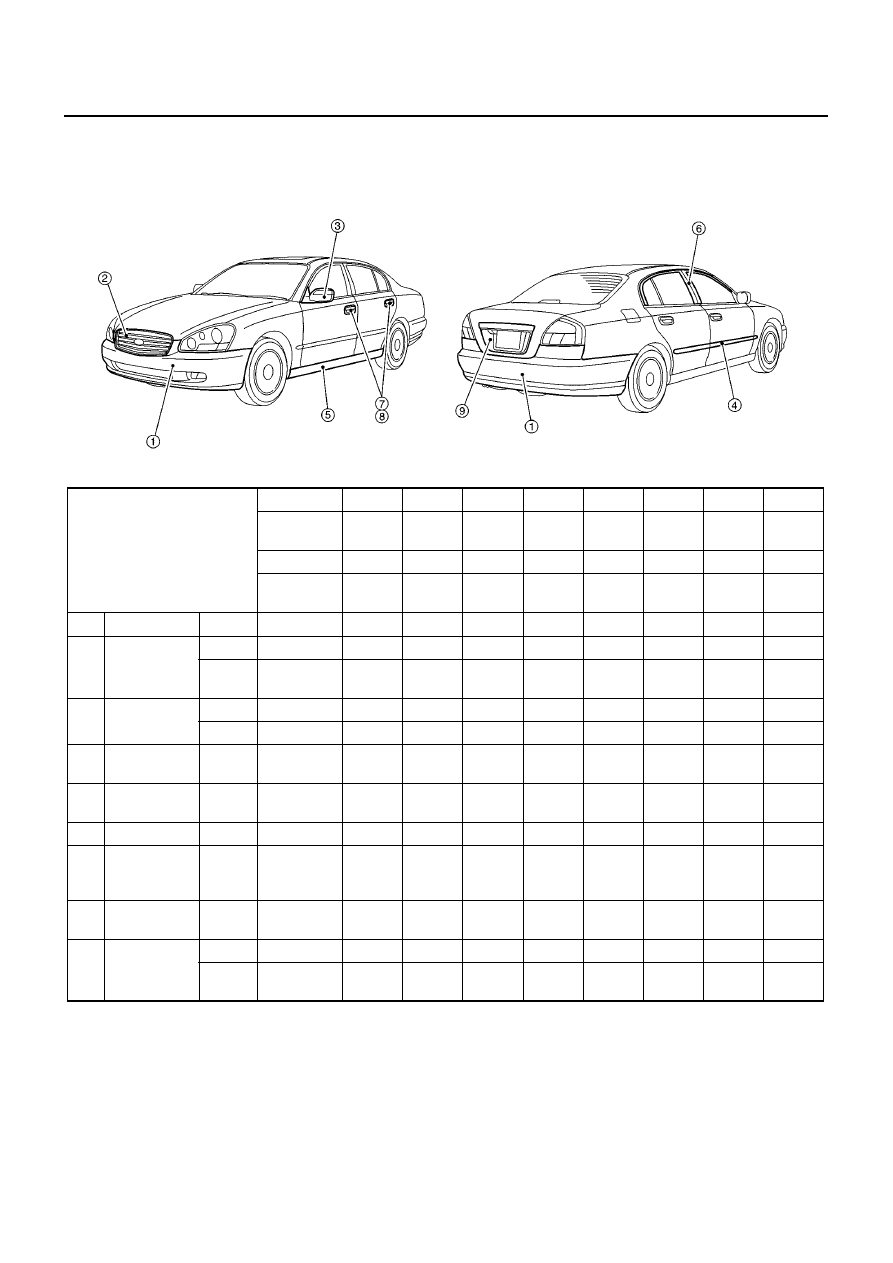

Body Exterior Paint Color

NIS000Y2

2S:2-Coat solid,

M:Metallic,

2P:2-Coat pearl, 3P:3-Coat pearl,

TM:Micro titanium metallic, PM:Pearl + Metalic

PIIA0090E

Component

Color code

BBW5

BB30

BC16

BKH3

BKX6

BKY0

BK22

BQX1

Description

Dark

Blue

Blue

Grayish

brown

Black

Silver

Silver

Brown-

ish Gray

White

Paint type

2P

M

PM

2S

TM

M

M

3P

Hard clear
coat

X

X

X

X

X

X

X

X

1

Bumper fascia

Body

Body color

BBW5

BB30

BC16

BKH3

BKX6

BKY0

BK22

BQX1

2

Front grille

Body

Black

AG01

AG01

AG01

AG01

AG01

AG01

AG01

AG01

Molding

Chromium-
plate

Cr

Cr

Cr

Cr

Cr

Cr

Cr

Cr

3

Door outside
mirror

Case

Body color

BBW5

BB30

BC16

BKH3

BKX6

BKY0

BK22

BQX1

Base

Body color

BBW5

BB30

BC16

BKH3

BKX6

BKY0

BK22

BQX1

4

Side guard
molding

Body color

BBW5

BB30

BC16

BKH3

BKX6

BKY0

BK22

BQX1

5

Center
mudguard

Body color

BBW5

BB30

BC16

BKH3

BKX6

BKY0

BK22

BQX1

6

Door sash

Black

701G-1

701G-1

701G-1

701G-1

701G-1

701G-1

701G-1

701G-1

7

Door outside
handle
escutcheon

Body color

BBW5

BB30

BC16

BKH3

BKX6

BKY0

BK22

BQX1

8

Door outside
handle

Chromium-
plate

Cr

Cr

Cr

Cr

Cr

Cr

Cr

Cr

9

Trunk lid
finisher

Body

Body color

BBW5

BB30

BC16

BKH3

BKX6

BKY0

BK22

BQX1

Molding

Chromium-
plate

Cr

Cr

Cr

Cr

Cr

Cr

Cr

Cr

BODY REPAIR

BL-223

C

D

E

F

G

H

J

K

L

M

A

B

BL

2006 Q45

Body Component Parts

NIS000Y3

UNDERBODY COMPONENT PARTS

SIIA2424E

BL-224

BODY REPAIR

2006 Q45

1.

Radiator core support assembly

2.

Upper radiator core support

3.

Side radiator core support

4.

Lower radiator core support

5.

Hood lock stay

6.

Hoodledge assembly (RH&LH)

7.

Hoodledge reinforcement (RH&LH)

8.

Upper hoodledge (RH&LH)

9.

Lower front hoodledge (RH&LH)

10.

Rear hoodledge reinforcement (RH&LH)

11.

Upper dash crossmember assembly

12.

Upper dash assembly

13.

Side cowl top

14.

Lower dash

15.

Side dash (RH&LH)

16.

Front floor center

17.

Front floor

18.

Inner sill (RH&LH)

19.

Rear seat crossmember assembly

20.

Rear floor front

21.

Rear seat crossmember

22.

Rear floor belt anchor reinforcement

23.

Rear seat back support assembly

24.

Center rear crossmember

25.

Rear floor rear

26.

Muffler mounting bracket

27.

Rear floor side (RH&LH)

28.

Spare tire clamp bracket

29.

Front side member closing plate assembly (RH&LH)

30.

Front side member front closing plate (RH&LH)

31.

Front side member assembly (RH&LH)

32.

Front side member (RH&LH)

33.

Front side member outrigger assembly (RH&LH)

34.

Front side member rear extension (RH&LH)

35.

Rear side member assembly (RH&LH)

36.

Rear side member extension (RH&LH)
