COMPONENT DESCRIPTION

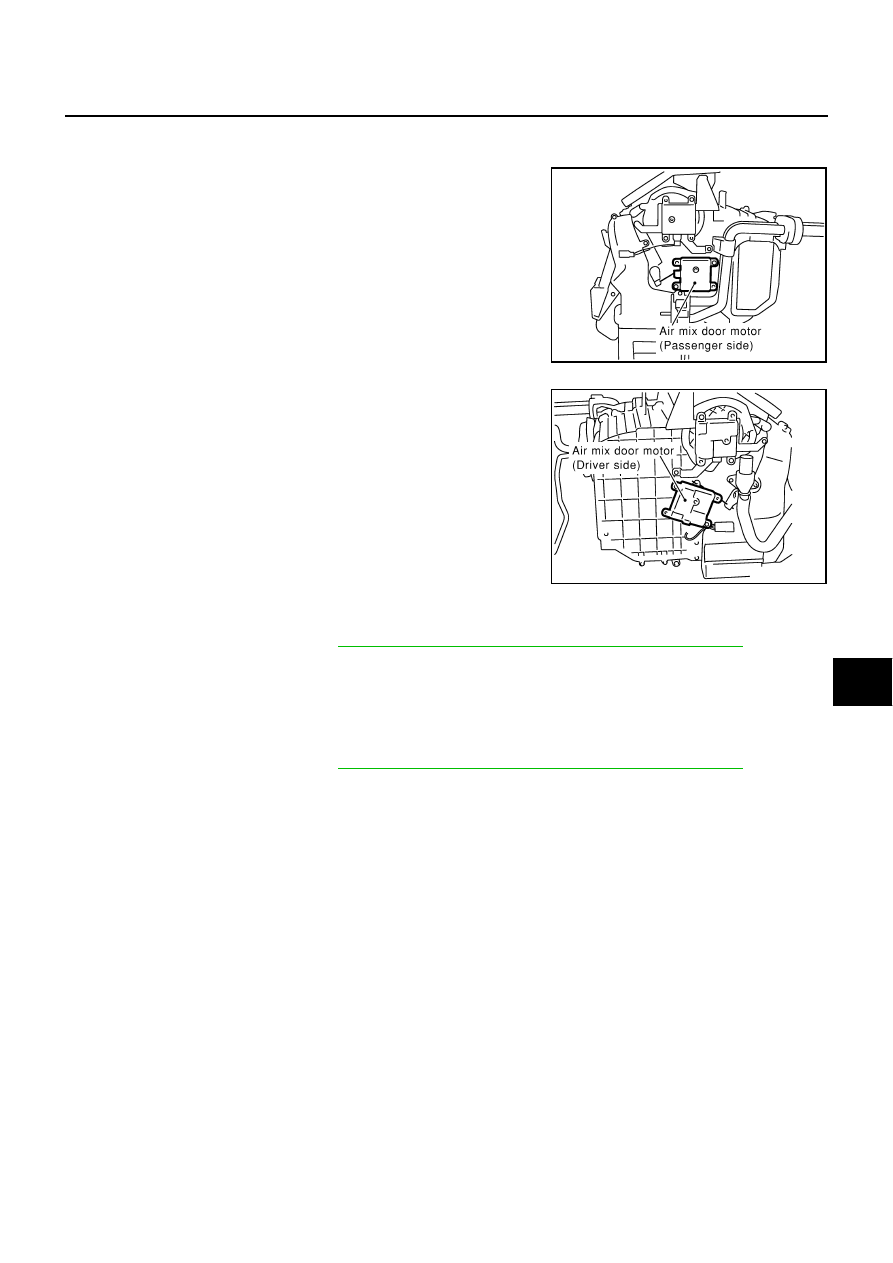

Air Mix Door Motor

The air mix door motor is attached to the heater & cooling unit. It
rotates so that the air mix door is opened or closed to a position set
by the auto amp. Motor rotation is then conveyed through a shaft
and the air mix door position feedback is then sent to the auto amp.
by PBR built-in air mix door motor.

DIAGNOSIS PROCEDURE FOR AIR MIX DOOR MOTOR

SYMPTOM: Discharge air temperature does not change.
Perform diagnosis procedure. Refer to

ATC-66, "DIAGNOSIS PROCEDURE FOR LAN CIRCUIT"

 .

Air Mix Door Motor PBR Circuit

NJS0008H

SYMPTOM: If PBR circuit is open or shorted. (26/

−

26 or 27/

−

27 is indicated on auto amp. as a result of con-

ducting self-diagnosis STEP-2.)

DIAGNOSIS PROCEDURE FOR AIR MIX DOOR MOTOR PBR

Perform diagnosis procedure. Refer to

ATC-66, "DIAGNOSIS PROCEDURE FOR LAN CIRCUIT"

 .

RJIA0287E

RJIA0288E

ATC-76

TROUBLE DIAGNOSIS

Intake Door Motor Circuit

NJS0008I

SYMPTOM:

●

Intake door does not change.

●

Intake door motor does not operate normally.

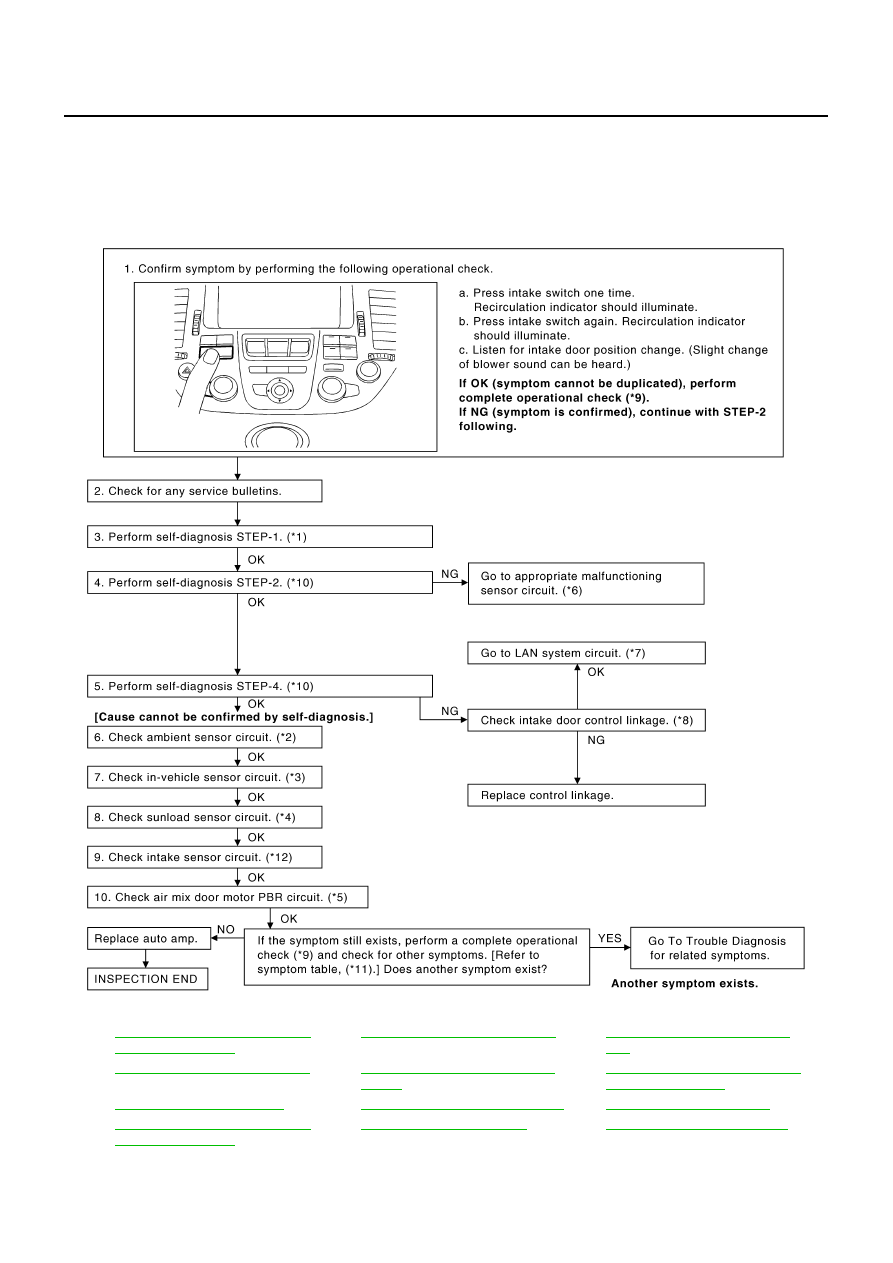

INSPECTION FLOW

*1

ATC-54, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No. 1.

*2

ATC-110, "Ambient Sensor Circuit"

*3

ATC-112, "In-Vehicle Sensor Cir-
cuit"

*4

ATC-115, "Sunload Sensor Circuit"

*5

ATC-75, "Air Mix Door Motor PBR
Circuit"

*6

ATC-54, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No. 14.

*7

ATC-66, "LAN System Circuit"

*8

ATC-133, "INTAKE DOOR MOTOR"

*9

ATC-62, "Operational Check"

*10

ATC-54, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No. 5 to 7.

*11

ATC-35, "SYMPTOM TABLE"

*12

ATC-118, "Intake Sensor Circuit"

SJIA1305E

TROUBLE DIAGNOSIS

ATC-77

C

D

E

F

G

H

I

K

L

M

A

B

ATC

SYSTEM DESCRIPTION
Component Parts

Intake door control system components are:

●

Auto amp.

●

Intake door motor

●

A/C LAN system (PBR built-in mode door motor, air mix door motor and intake door motor)

●

In-vehicle sensor

●

Ambient sensor

●

Sunload sensor

●

Intake sensor

System Operation

The intake door control determines intake door position based on the ambient temperature, the intake air tem-
perature and the in-vehicle temperature. When the ECON, DEF and OFF switches are pressed, the auto amp.
sets the intake door at the FRESH position.

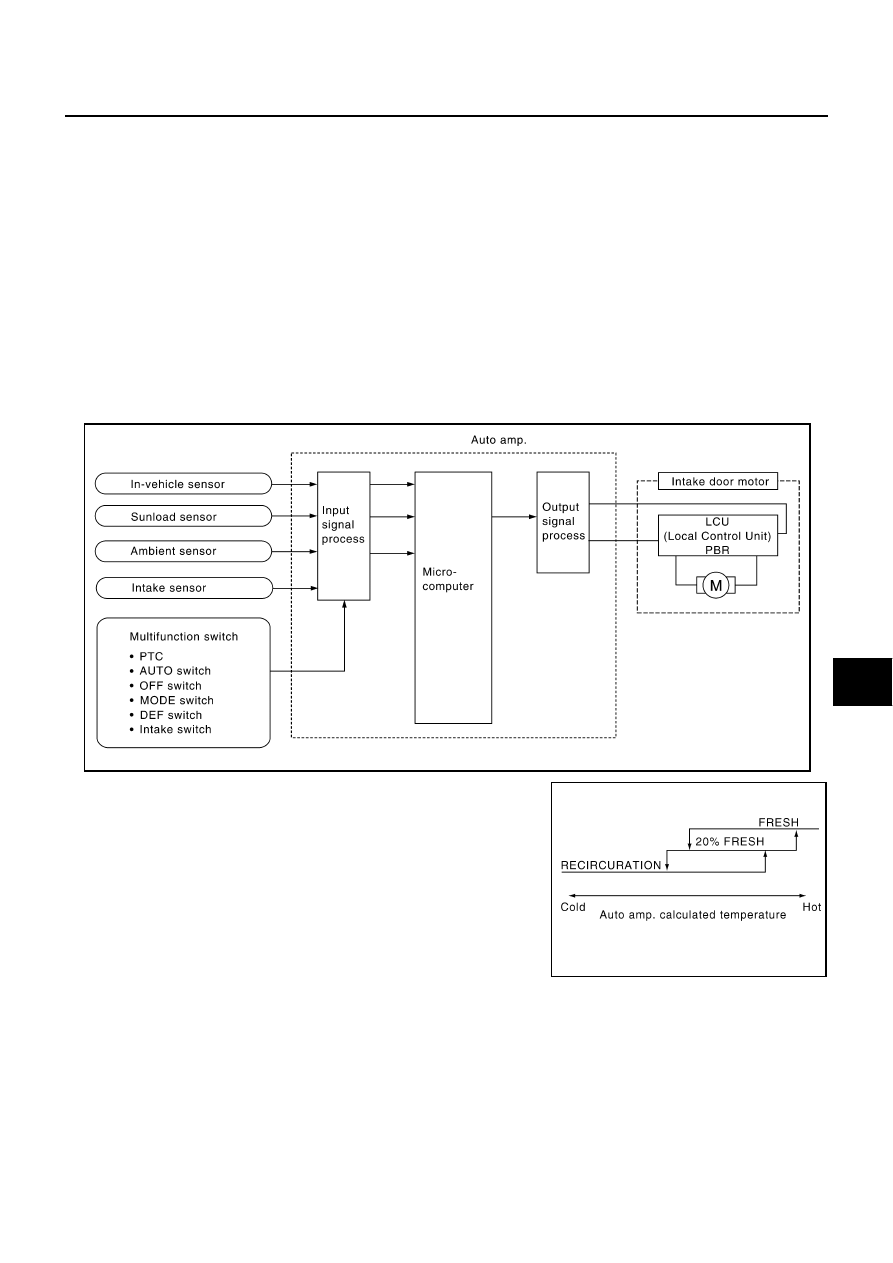

Intake Door Control Specification

RJIA1291E

RHA383H

ATC-78

TROUBLE DIAGNOSIS

COMPONENT DESCRIPTION

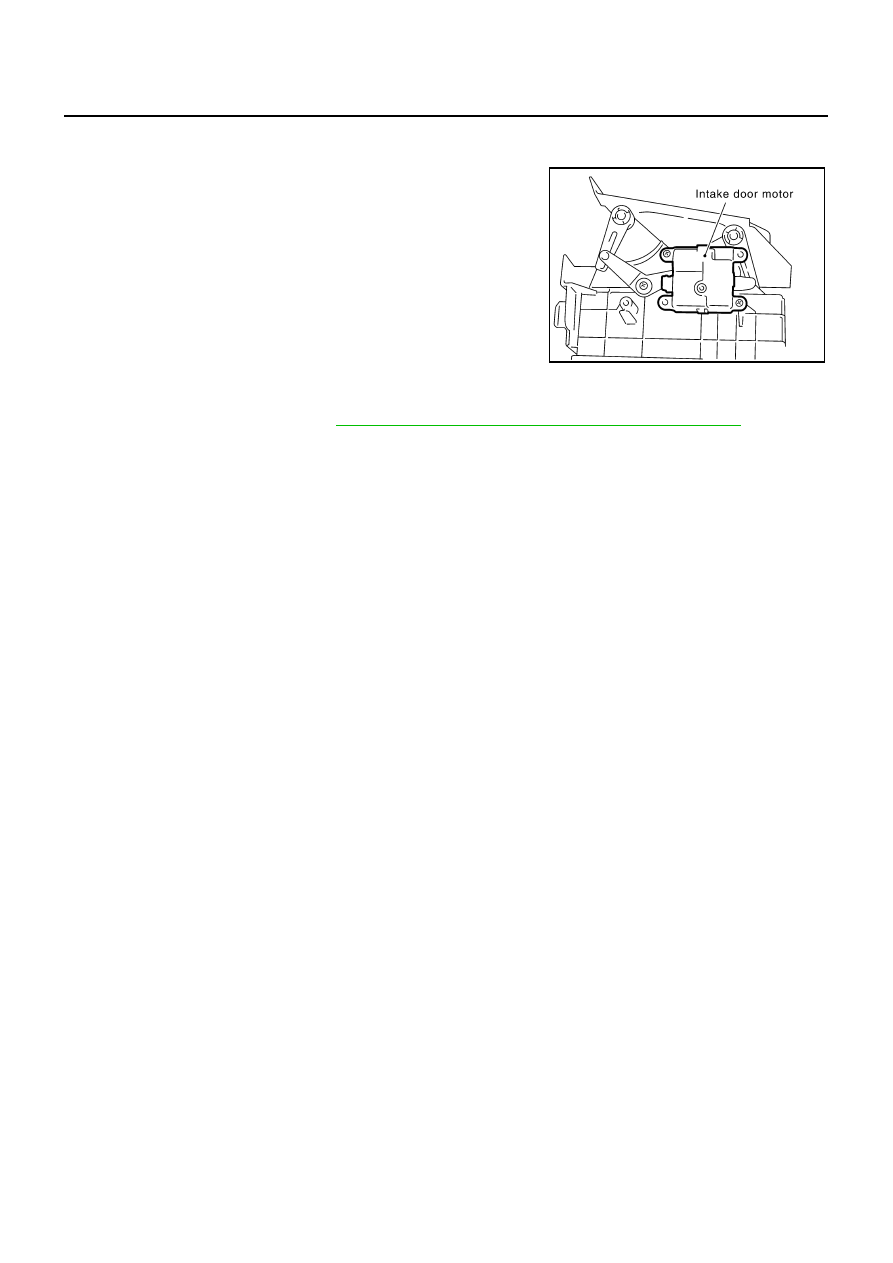

Intake Door Motor

The intake door motor is attached to the blower unit. It rotates so that
air is drawn from inlets set by the auto amp. Motor rotation is con-
veyed to a lever which activates the intake door.

DIAGNOSIS PROCEDURE FOR INTAKE DOOR MOTOR

SYMPTOM: Intake door motor does not operate normally.
Perform diagnosis procedure. Refer to

ATC-66, "DIAGNOSIS PROCEDURE FOR LAN CIRCUIT"

 .

RJIA0280E
