5.

If “AIR BAG” warning lamp operates as shown in No. 1 in chart
above, turn ignition switch “OFF” to reset from Diagnosis mode
to User mode and to erase the memory of the malfunction.
Then go to step 6.

If “AIR BAG” warning lamp operates as shown in No. 2 or No.
3 in chart above, the malfunctioning part is not repaired
completely, or another malfunctioning part is detected. Go to
DIAGNOSTIC PROCEDURE 3, page RS-44, and repair mal-
functioning part completely.

6.

Turn ignition switch “ON”. “AIR BAG” warning lamp operates in
User mode. Compare “AIR BAG” warning lamp operation to
the chart below.

NOTE:
If switching Diagnosis mode to User mode is required while
malfunction is being detected, turn ignition switch from “OFF”
to “ON”. Then press driver’s door switch at least 5 times
within 7 seconds after turning ignition switch “ON”.
SRS is now in User mode.

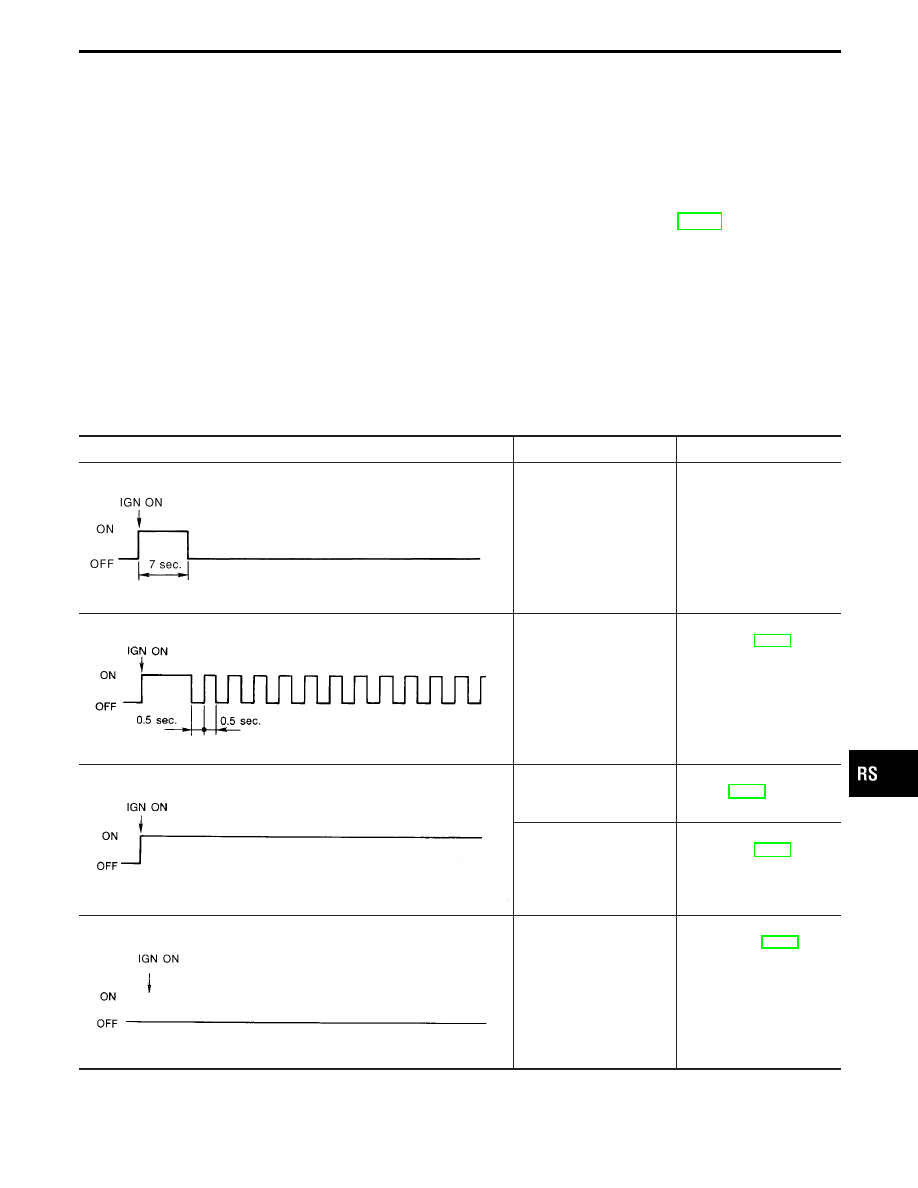

“AIR BAG” warning lamp operation — User mode —

SRS condition

Reference item

MRS095A

No malfunction is
detected.
No further action is neces-
sary.

—

MRS096A

The system is malfunction-
ing and needs to be
repaired as indicated.

Go to DIAGNOSTIC PRO-
CEDURE 3 (RS-44).

MRS097A

Air bag is deployed.

Go to COLLISION DIAG-
NOSIS (RS-60).

Air bag fuse, diagnosis
sensor unit or harness is
malfunctioning and needs
to be repaired.

Go to DIAGNOSTIC PRO-
CEDURE 9 (RS-56).

MRS098A

One of the following has
occurred and needs to be
repaired.

I

Meter fuse is blown.

I

“AIR BAG” warning lamp
circuit has open or short.

I

Diagnosis sensor unit is
malfunctioning.

Go to DIAGNOSTIC PRO-
CEDURE 10 (RS-56).

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

BT

HA

EL

IDX

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Self-diagnosis (Cont’d)

RS-51

DIAGNOSTIC PROCEDURE 6 (Continued from
DIAGNOSTIC PROCEDURE 2) (

with CONSULT-II)

Inspecting SRS malfunctioning record

Is it the first time for maintenance of
SRS?

Yes

E

No

Self-diagnostic result
“SELF-DIAG [PAST]” (pre-
viously stored in the
memory) might not be
erased after repair.
Go to DIAGNOSTIC PRO-
CEDURE 4 (RS-48).

GO TO DIAGNOSTIC PROCEDURE 8
(RS-53).

DIAGNOSTIC PROCEDURE 7 (Continued from
DIAGNOSTIC PROCEDURE 3) (

without CONSULT-

II)

Inspecting SRS malfunctioning record

Is it the first time for maintenance of
SRS?

Yes

E

No

Diagnosis results (previ-
ously stored in the
memory) might not be
erased after repair.
Go to DIAGNOSTIC PRO-
CEDURE 5, step 5 (RS-
50).

GO TO DIAGNOSTIC PROCEDURE 8
(RS-53). Further inspection cannot be
performed without CONSULT-II.

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Self-diagnosis (Cont’d)

H

H

RS-52

SEF046TA

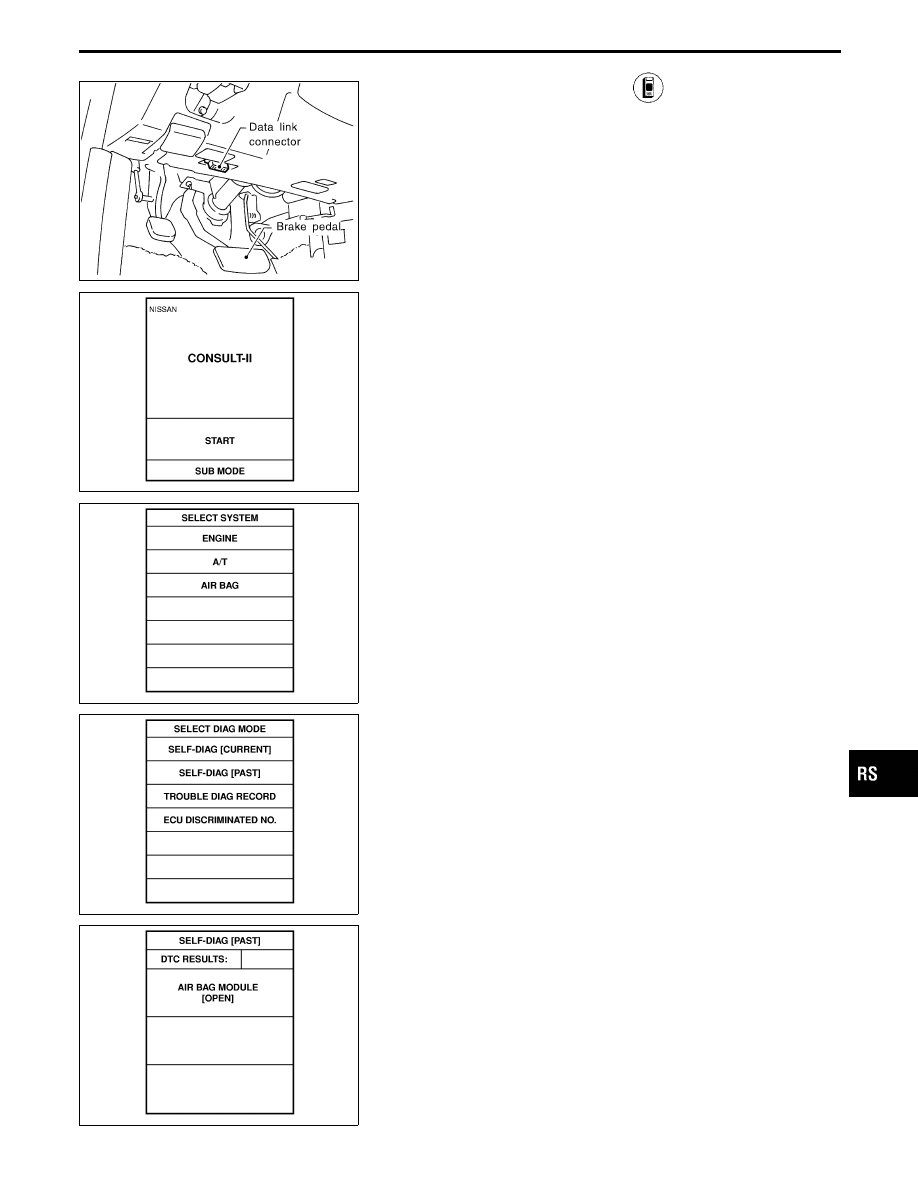

DIAGNOSTIC PROCEDURE 8 (

with CONSULT-II)

Inspecting SRS intermittent malfunction by using CONSULT-II
— Diagnosis mode
1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to Data link connector.

SRS695

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SRS771

5.

Touch “AIR BAG”.

SRS697

6.

Touch “SELF-DIAG [PAST]”.

SRS700

7.

If diagnostic codes are displayed on “SELF-DIAG [PAST]”, go
to step 10.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

BT

HA

EL

IDX

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Self-diagnosis (Cont’d)

RS-53

SRS702

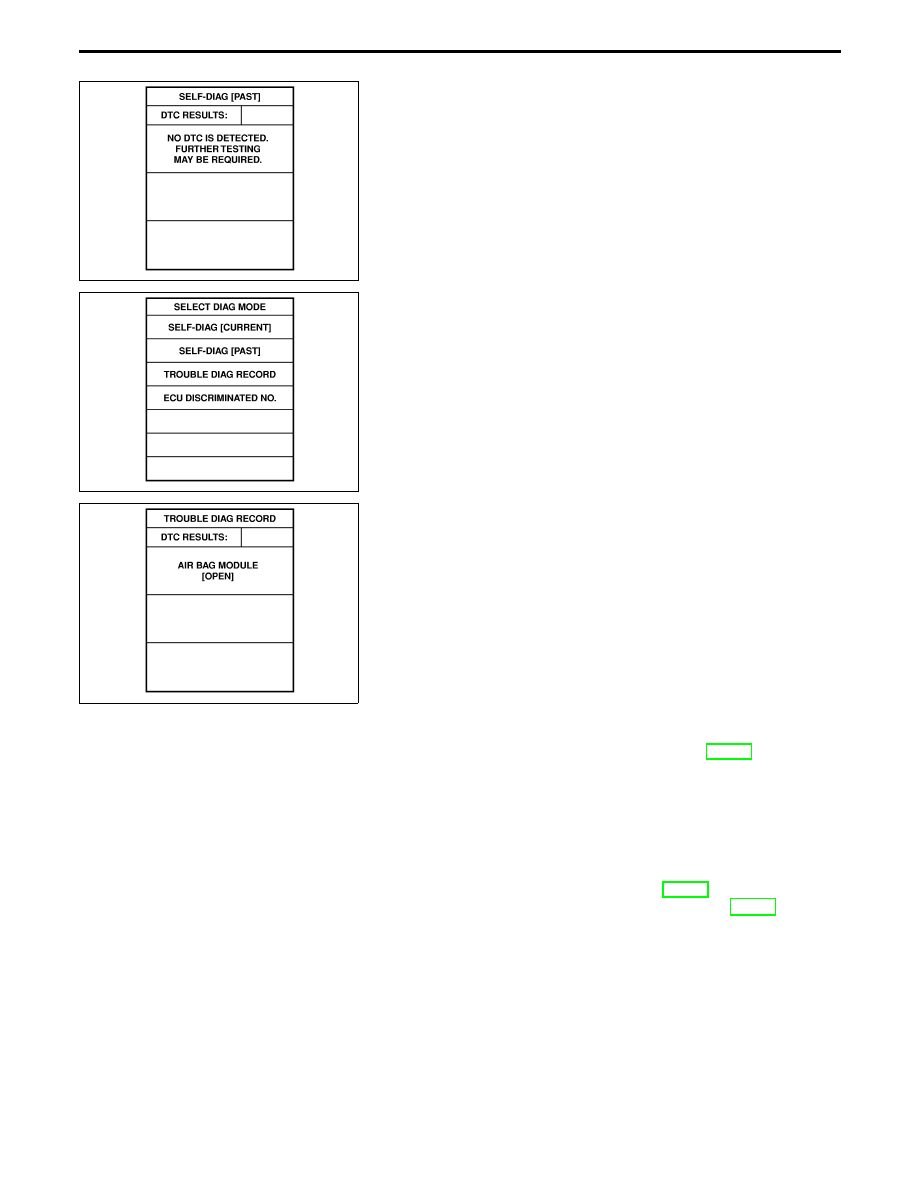

If no malfunction is detected on “SELF-DIAG [PAST]”, touch
“BACK” and go back to “SELECT DIAG MODE”.
NOTE:
Past malfunction for seat belt pre-tensioner system will not be
displayed on “SELF-DIAG [PAST]”.

SRS697

8.

Touch “TROUBLE DIAG RECORD”.

NOTE:
With TROUBLE DIAG RECORD, diagnosis results previously
erased by a reset operation can be displayed.

SRS704

9.

Diagnostic code is displayed on “TROUBLE DIAG RECORD”.

10. Touch “PRINT”.
11. Compare diagnostic codes to the INTERMITTENT MALFUNC-

TION DIAGNOSTIC CODE CHART, page RS-55.

12. Touch “BACK” key of CONSULT-II until SELECT SYSTEM

appears.

13. Turn ignition switch “OFF”, then turn off and disconnect CON-

SULT-II and disconnect both battery cables.

14. Repair the system as outlined by the “Repair order” in INTER-

MITTENT MALFUNCTION DIAGNOSTIC CODE CHART, that
corresponds to the self-diagnosis result. For replacement pro-
cedure of component parts, refer to RS-16.

15. Go to DIAGNOSTIC PROCEDURE 4, page RS-48, for final

checking.
