SPD110-A

2.

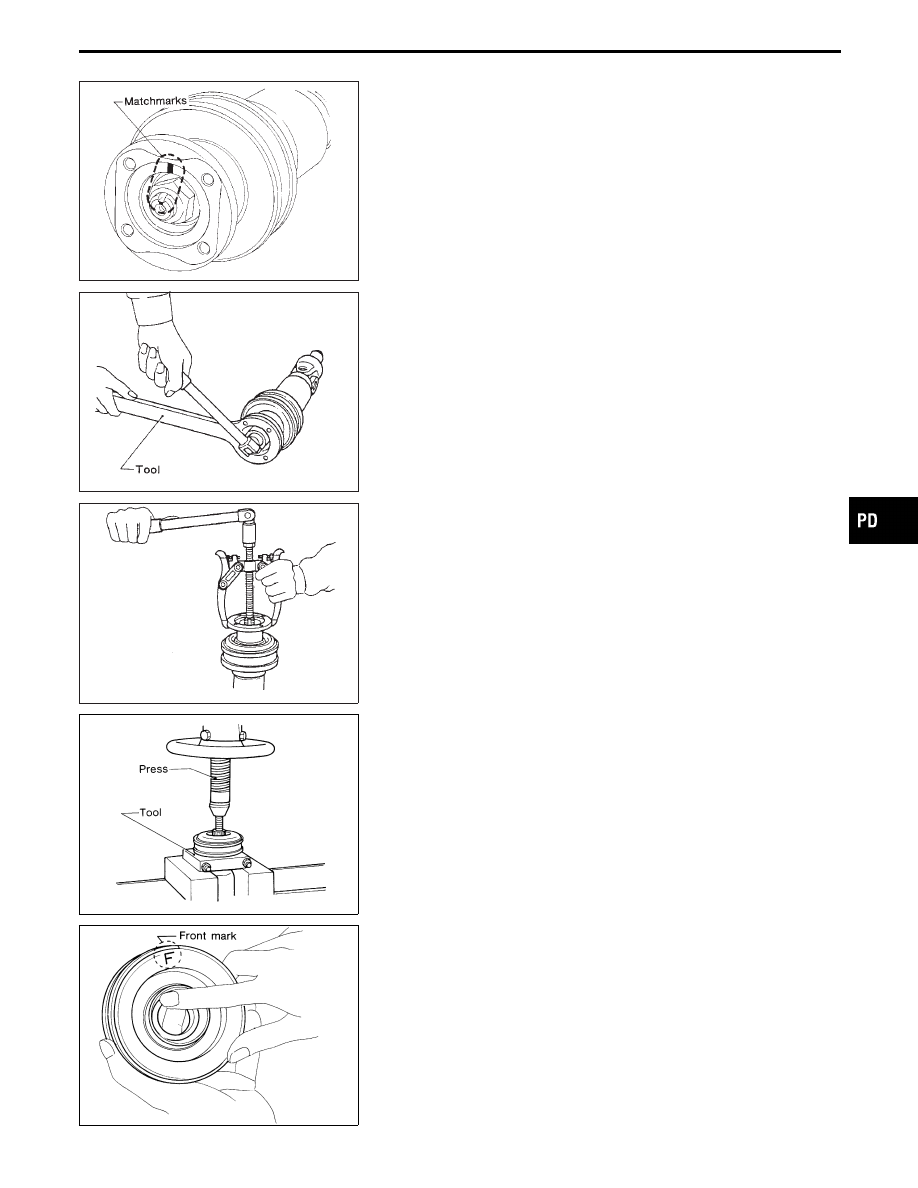

Put matchmarks on the flange and shaft.

SPD111

3.

Remove lock nut with Tool.

Tool number: KV38104700 (J34311)

SPD112

4.

Remove companion flange with puller.

SPD113

5.

Remove center bearing with Tool and press.

Tool number: ST30031000 (J22912-01)

SPD114

Assembly

CENTER BEARING

I

When installing center bearing, position the “F” mark on cen-
ter bearing toward front of vehicle.

I

Apply a coat of grease to the end face of center bearing
and both sides of washer.
Use multi-purpose lithium grease that contains molybde-
num disulfide.

GI

MA

EM

LC

EC

FE

AT

FA

RA

BR

ST

RS

BT

HA

EL

IDX

PROPELLER SHAFT

Disassembly (Cont’d)

PD-9

SPD117

I

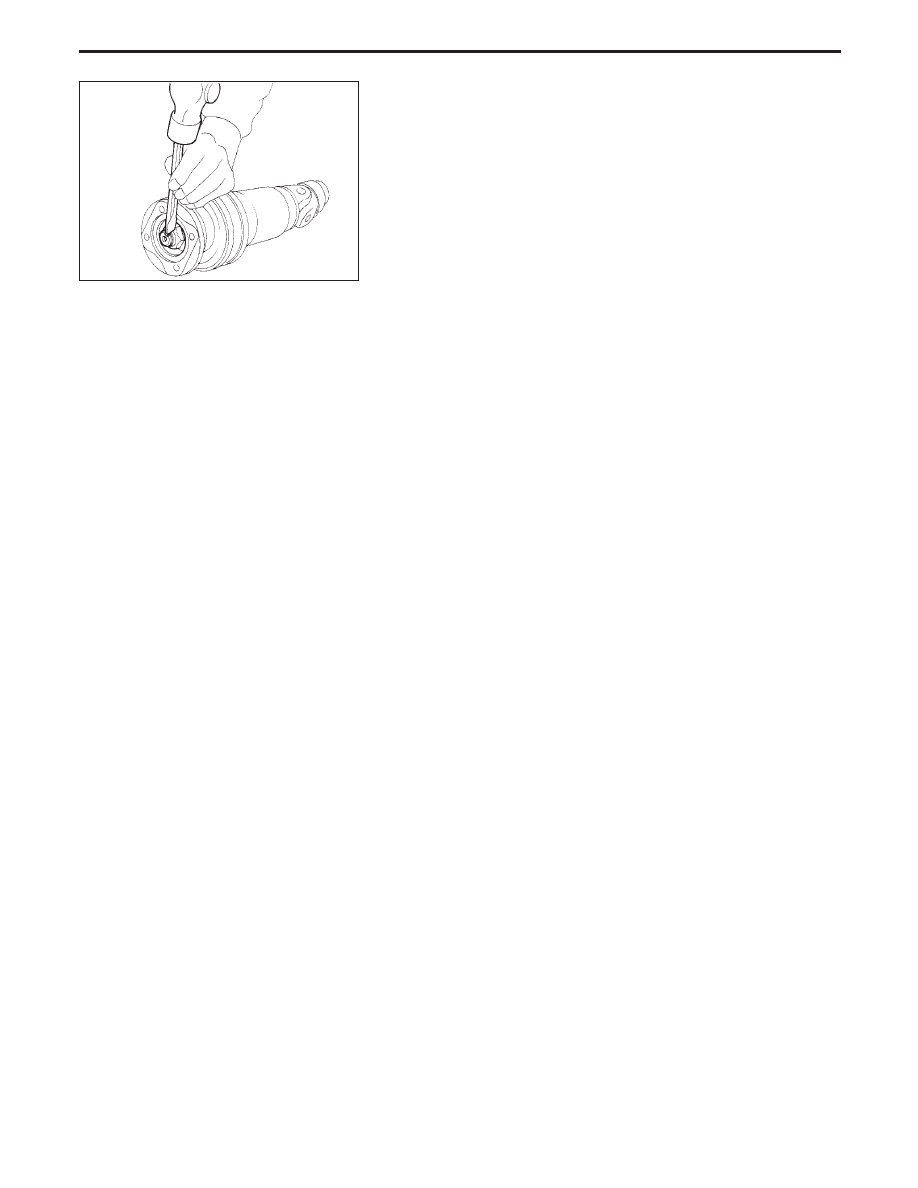

Stake the nut. Always use new one.

I

Align matchmarks when assembling tubes.

PROPELLER SHAFT

Assembly (Cont’d)

PD-10

SPD875

Front Oil Seal Replacement

1.

Remove propeller shaft.

2.

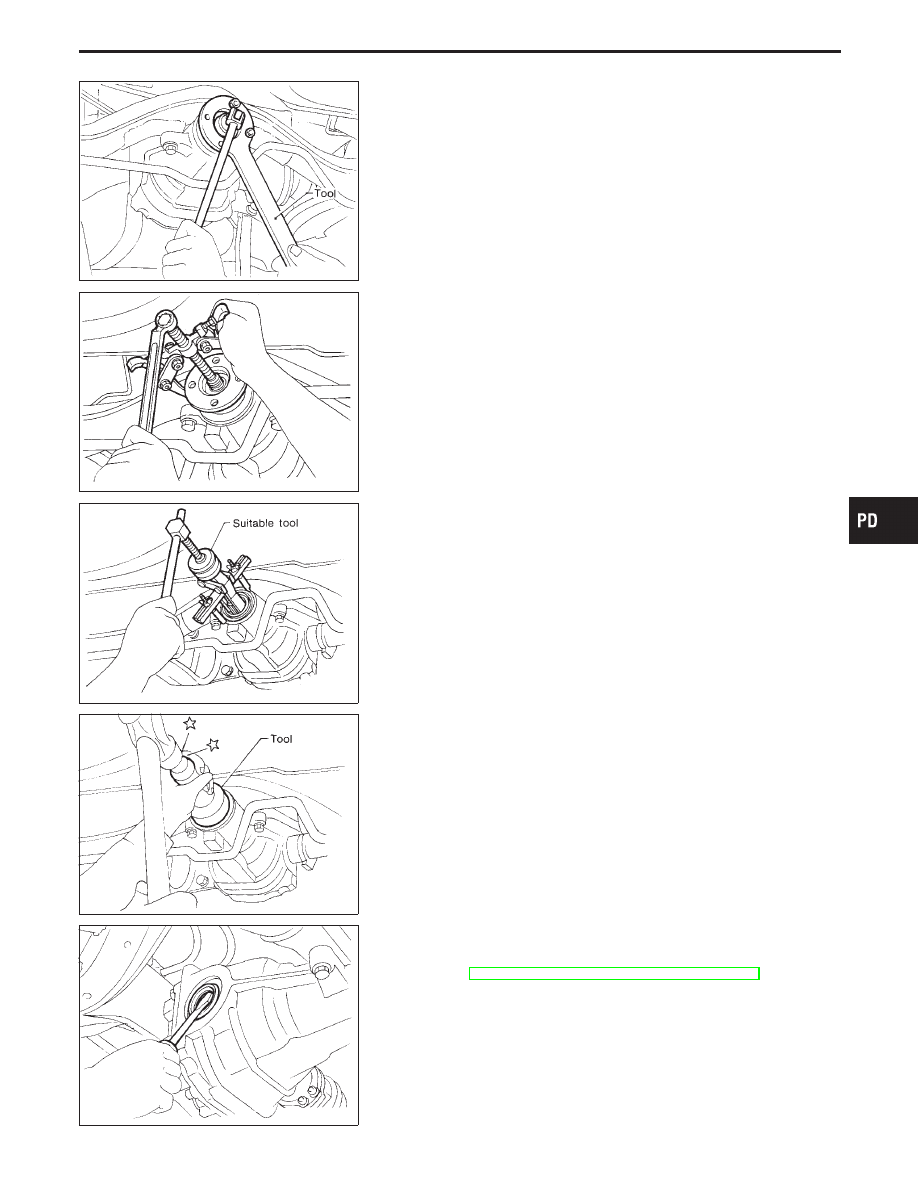

Loosen drive pinion nut with Tool.

Tool number: KV38104700 (J34311)

SPD876

3.

Remove companion flange.

SPD877-A

4.

Remove front oil seal.

SPD878

5.

Apply multi-purpose grease to sealing lips of oil seal. Press
front oil seal into carrier with Tool.

Tool number:

KV38100500 (

—

)

6.

Install companion flange and drive pinion nut.

7.

Install propeller shaft.

SPD879

Side Oil Seal Replacement

1.

Remove drive shafts.
Refer to RA section, “REAR AXLE — Drive Shaft”.

2.

Remove final drive side flange.

3.

Remove oil seal.

GI

MA

EM

LC

EC

FE

AT

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ON-VEHICLE SERVICE/REMOVAL AND INSTALLATION

PD-11

SPD880

4.

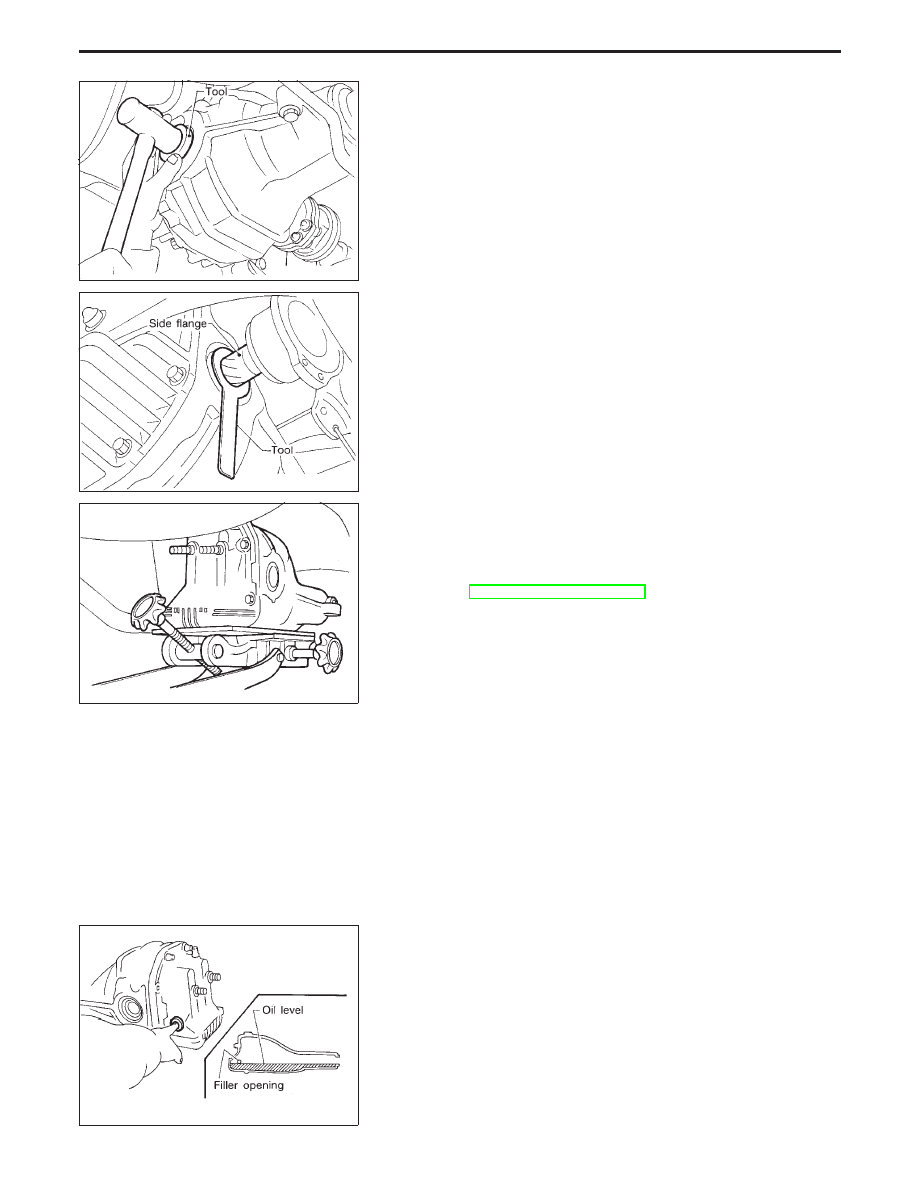

Apply multi-purpose grease to sealing lips of oil seal. Press-fit
oil seal into carrier with Tool.

Tool number: KV38100200 (J26233)

5.

Install side flange and drive shafts.

SPD096A

SIDE FLANGE INSTALLATION

Use Tool to prevent side oil seal from being damaged by
spline portion of side flange.

Tool number: KV38107900 (J39352)

SPD133A

Removal

I

Remove propeller shaft.

Insert plug into rear oil seal after removing propeller shaft.

I

Remove drive shafts.
Refer to RA section, “Drive Shaft”.

I

Remove TCS sensor.

I

Remove nuts securing final drive rear cover to suspension
member.

I

Support weight of final drive using jack.

I

Remove final drive mounting bolts from front of final drive.

I

Move final drive forward together with jack. Remove rear cover
stud bolts from suspension member.

I

Pull off final drive backward together with jack.

CAUTION:

I

Be careful not to damage spline, sleeve yoke and front oil
seal, when removing propeller shaft.

I

After removal, support suspension member on a stand to
prevent its insulators from being twisted or damaged.

SPD134A

Installation

I

Fill final drive with recommended gear oil.

ON-VEHICLE SERVICE/REMOVAL AND INSTALLATION

Side Oil Seal Replacement (Cont’d)

PD-12
