SLC934

2.

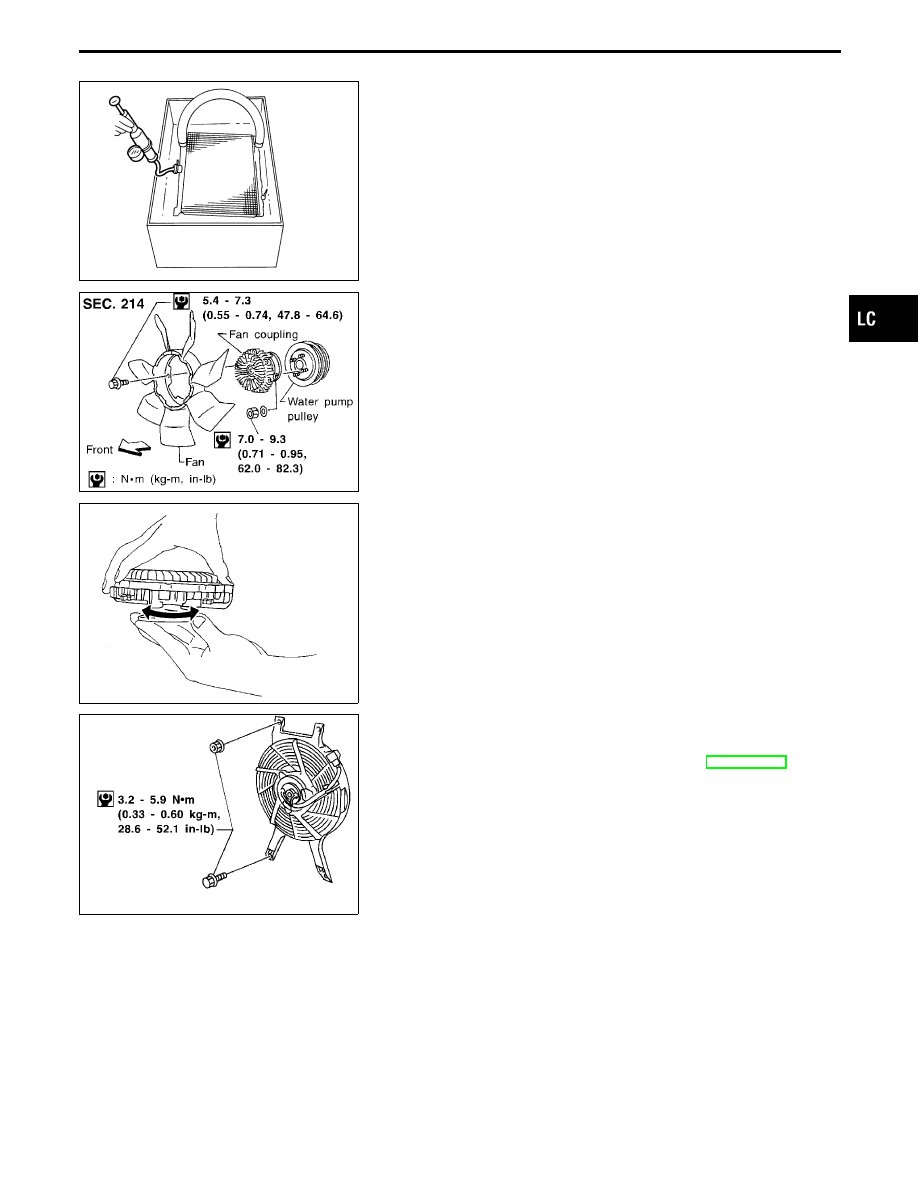

Check for leakage.

SLC113B

Cooling Fan (Crankshaft driven)

DISASSEMBLY AND ASSEMBLY

SLC072

INSPECTION

Check fan coupling for rough operation, oil leakage or bent bimetal.

SLC114BA

Cooling Fan (Motor driven)

Cooling fan is controlled by ECM. For details, refer to “Overheat”,
“TROUBLE DIAGNOSIS FOR OVERHEAT” in EC section.

GI

MA

EM

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ENGINE COOLING SYSTEM

Radiator (Cont’d)

LC-17

Overheating Cause Analysis

Symptom

Check items

Cooling sys-
tem parts
malfunction

Poor heat transfer

Water pump malfunction

Worn or loose drive belt

—

Thermostat stuck closed

—

Damaged fins

Dust contamination or paper
clogging

Mechanical damage

Clogged radiator cooling tube

Excess foreign material (rust,
dirt, sand, etc.)

Reduced air flow

Fan coupling does not operate.

—

—

Cooling fan does not operate.

High resistance to fan rotation

Damaged fan blades

Damaged radiator shroud

—

—

Improper coolant mixture ratio

—

—

—

Poor coolant quality

—

—

—

Insufficient coolant

Coolant leaks

Cooling hose

Loose clamp

Cracked hose

Water pump

Poor sealing

Radiator cap

Loose

Poor sealing

Radiator

O-ring for damage, deteriora-
tion or improper fitting

Cracked radiator tank

Cracked radiator core

Reservoir tank

Cracked reservoir tank

Overflowing reservoir tank

Exhaust gas leaks into cooling
system

Cylinder head deterioration

Cylinder head gasket deteriora-
tion

Except cool-
ing system
parts malfunc-
tion

—

Overload on engine

Abusive driving

High engine rpm under no load

Driving in low gear for extended
time

Driving at extremely high speed

Powertrain system malfunction

—

Installed improper size wheels
and tires

Dragging brakes

Improper ignition timing.

Blocked or restricted air flow

Blocked bumper

—

—

Blocked radiator grille

Installed car brassiere

Mud contamination or paper
clogging

Blocked radiator

—

Blocked condenser

—

Installed large fog lamp

ENGINE COOLING SYSTEM

LC-18

Engine Lubrication System

Oil pressure check

Engine speed

rpm

Approximate discharge

pressure kPa (kg/cm

2

, psi)

Idle speed

More than 98 (1.0, 14)

3,000

461 - 559 (4.7 - 5.7, 67 - 81)

Regulator valve inspection

Unit: mm (in)

Regulator valve to oil pump clear-
ance

q

L

0.040 - 0.097 (0.0016 - 0.0038)

Oil pump

Unit: mm (in)

Drive shaft to oil pump cover and
housing clearance

q

C

0.024 - 0.069 (0.0009 - 0.0027)

Driven gear to driven shaft clear-
ance

q

F

0.025 - 0.064 (0.0010 - 0.0025)

Drive and driven gear to oil pump
housing axial clearance

q

G

0.08 - 0.130 (0.0031 - 0.0051)

Drive and driven gear to oil pump
housing radial clearance

q

H

0.125 - 0.245 (0.0049 - 0.0096)

Engine Cooling System

Thermostat

Standard

Valve opening temperature

°C (°F)

82 (180)

Valve lift

mm/°C (in/°F)

More than 10/95 (0.39/203)

Radiator

Unit: kPa (kg/cm

2

, psi)

Cap relief pressure

Standard

98 - 118 (1.0 - 1.2, 14 - 17)

Limit

59 - 118 (0.6 - 1.2, 9 - 17)

Leakage test pressure

157 (1.6, 23)

GI

MA

EM

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

LC-19
