In FOOT mode, bi-level door is controlled according to blower operation. When blower is operating, auto
amplifier automatically computes target DEF vent air temperature in relation to set temperature, ambient
temperature, compartment temperature and sunload. It then determines whether relationship between inlet air
temperature, air-mix door position and current bi-level door position on one hand, and target DEF vent air
temperature on the other hand is adequate, thus opening, closing or stopping bi-level door as required. A
moderate level (not too warm) of air temperature will then be discharged to head level. Bi-level door is held
in fully closed position when air vents are set in F/D or DEF mode.

RHA200H

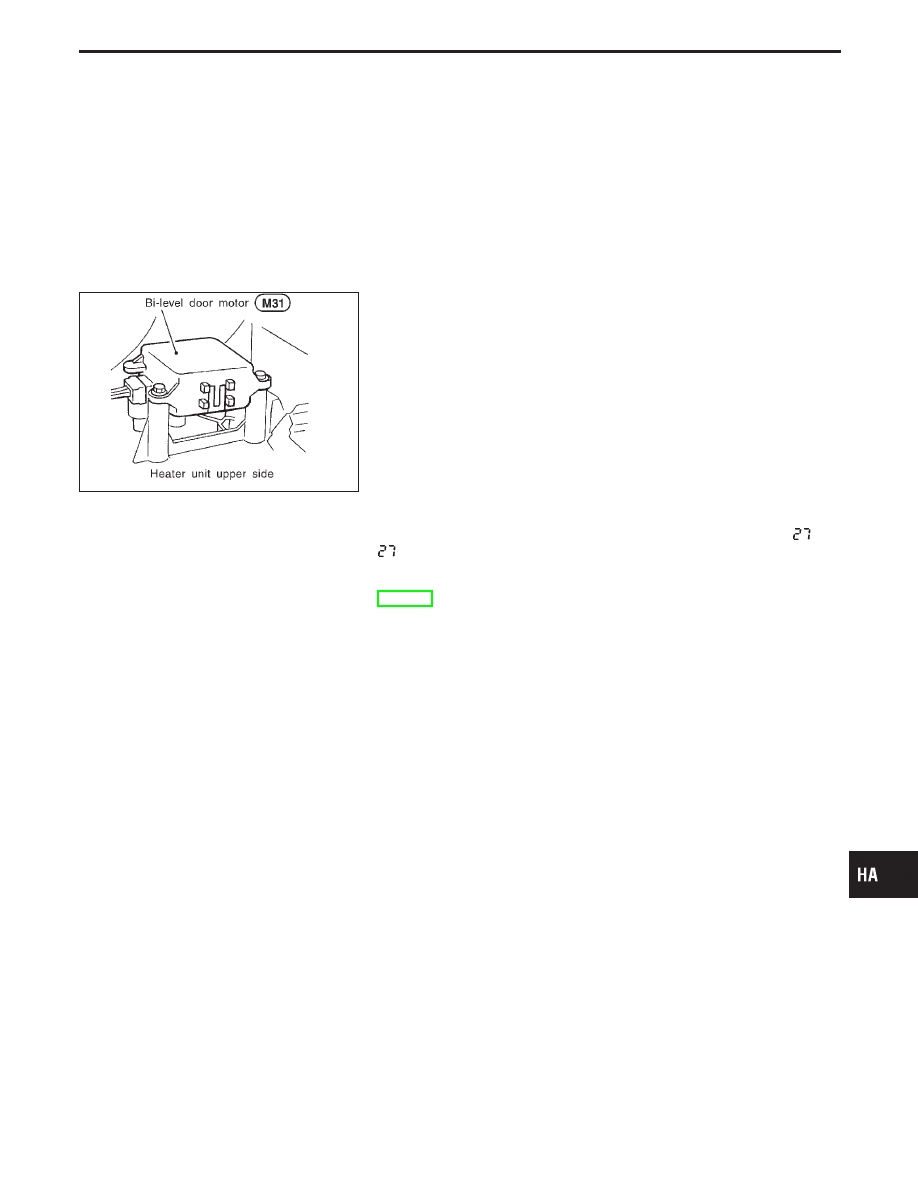

COMPONENT DESCRIPTION

The bi-level door motor is attached to the heater unit’s upper side.
It rotates so that the bi-level door motor is opened or closed to a
position set by the auto amplifier. Motor rotation is then fed back
to the auto amplifier by the PBR built-in bi-level door motor (LCU).

DIAGNOSTIC PROCEDURE

SYMPTOM: If PBR circuit is open or shorted. (−

or

appears on the display as a result of conducting Self-diag-

nosis STEP 2.)
Perform diagnostic procedure for LAN system circuit. Refer to
HA-106.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

TROUBLE DIAGNOSES

Bi-level Door Motor Circuit (LAN) (Cont’d)

HA-105

RHA199H

LAN System Circuit

RHA166H

RHA167H

RHA168H

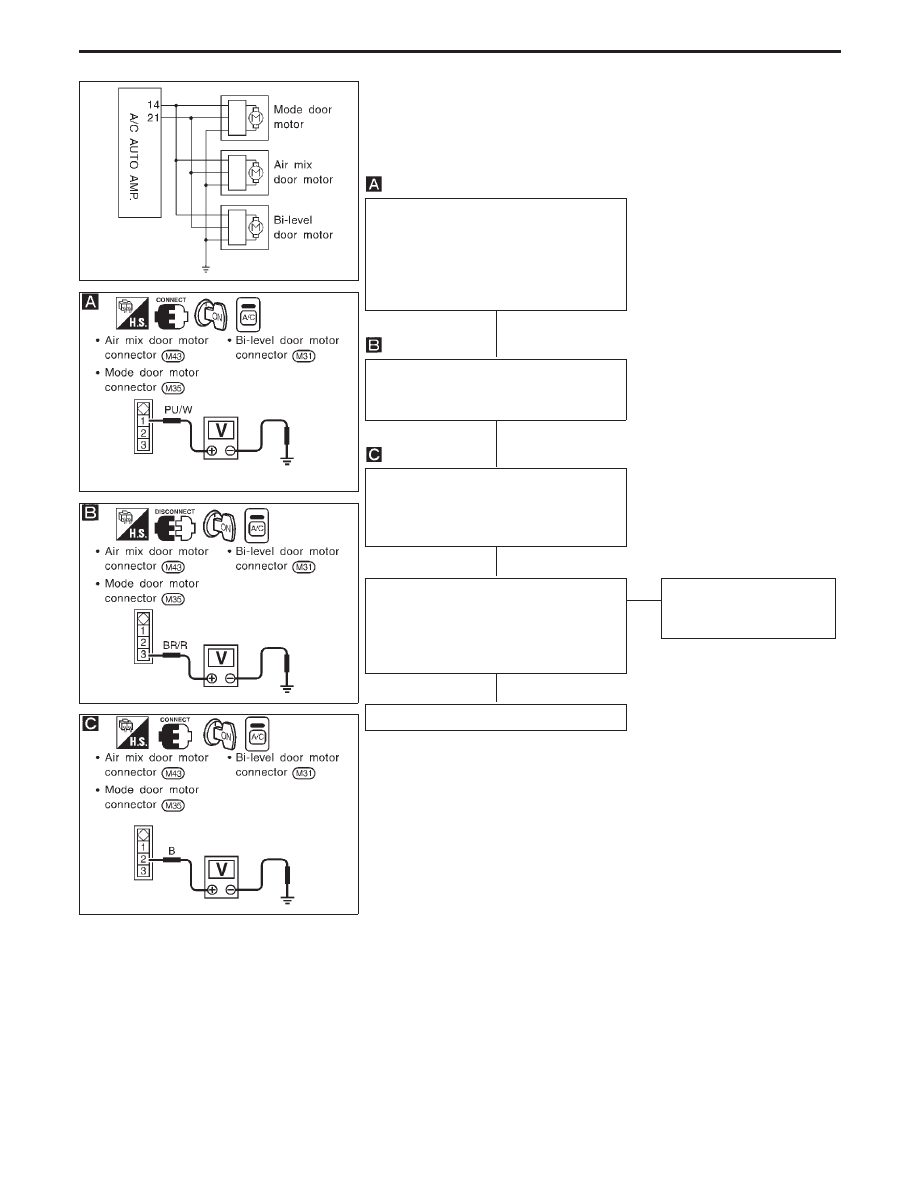

DIAGNOSTIC PROCEDURE

SYMPTOM: Any of these three mode door motor or bi-level
door motor or air mix door motor does not operate normally.

Note

CHECK POWER SUPPLY FOR MOTOR
SIDE.
Do approx. 12 volts exist between door
motor (LCU) harness terminal

q

1

and body

ground?
If OK, check harness for short.

Yes

Note

CHECK SIGNAL AUTO AMP. (LCU) SIDE.
Do approx. 5.5 volts exist between auto
amp. (LCU) terminal

q

3

and body ground?

Yes

Note

CHECK MOTOR GROUND CIRCUIT.
Check harness continuity between door
motor (LCU) harness terminal

q

2

and body

ground?

OK

CHECK CONNECTOR FOR POOR CON-
NECTION.
Disconnect and reconnect the motor con-
nector.
Does motor operate?

No

E

Yes

Poor the connector contact.
Repair or replace as neces-
sary.

Replace the door motor.

Note:
If the result is NG or No after checking circuit continuity, repair harness
or connector.

TROUBLE DIAGNOSES

H

H

H

H

HA-106

RHA199H

RHA169H

RHA170H

RHA171H

RHA172H

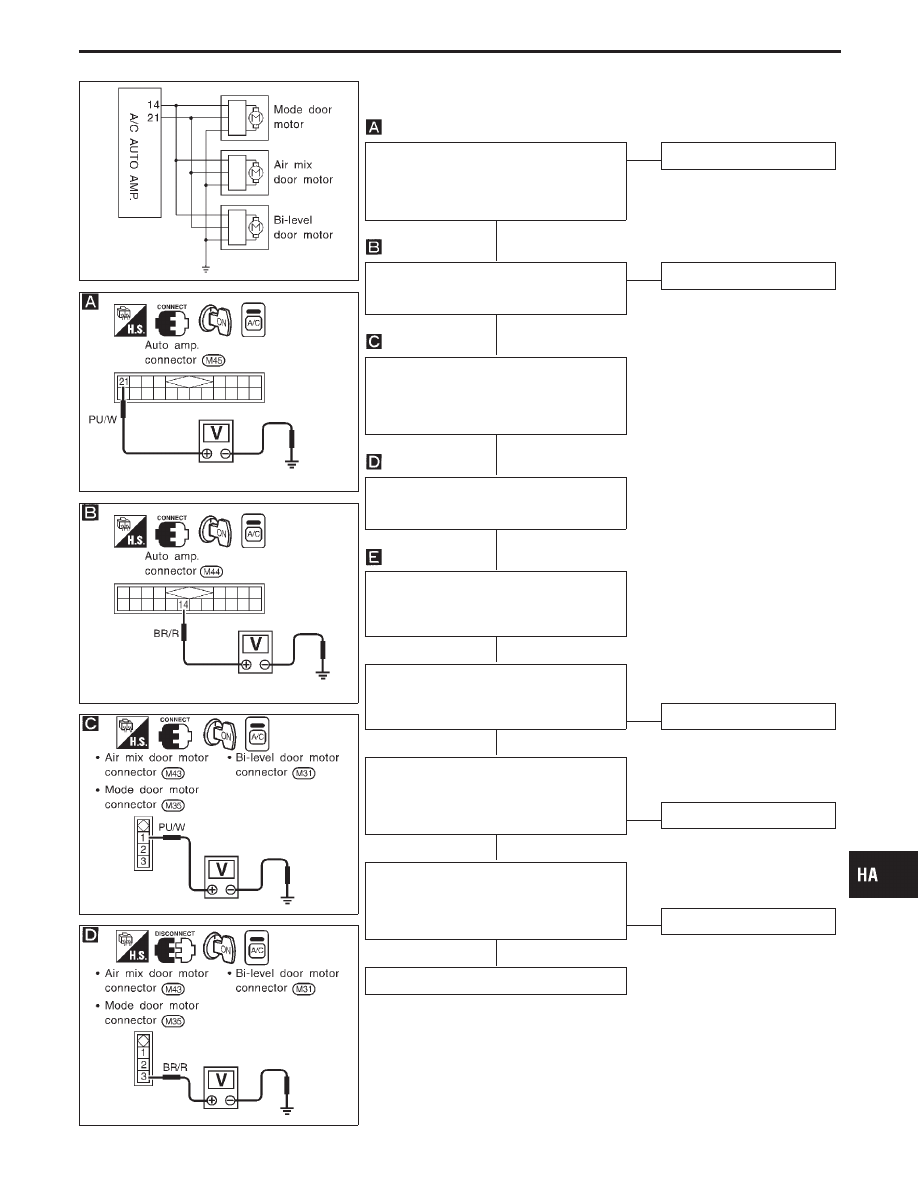

SYMPTOM: Mode door motor, bi-level door motor and air mix
door motor do not operate normally.

CHECK POWER SUPPLY FOR AUTO
AMP. (LCU) SIDE.
Do approx. 12 volts exist between auto
amp. (LCU) harness terminal

q

21

and body

ground?

Yes

E

No

Replace auto amp. (LCU).

CHECK SIGNAL AUTO AMP. (LCU) SIDE.
Do approx. 5.5 volts exist between auto
amp. (LCU) terminal

q

14

and body ground?

Yes

E

No

Replace auto amp. (LCU).

Note

CHECK POWER SUPPLY FOR MOTOR
SIDE.
Do approx. 12 volts exist between door
motor harness terminal

q

1

and body

ground?

Yes

Note

CHECK SIGNAL MOTOR SIDE.
Do approx. 5.5 volts exist between door
motor (LCU) terminal

q

3

and body ground?

Yes

Note

CHECK MOTOR GROUND CIRCUIT.
Check harness continuity between door
motor (LCU) harness terminal

q

2

and body

ground.

OK

CHECK BI-LEVEL DOOR MOTOR
OPERATION.
Disconnect air mix door and mode door
motor connector.

NG

Bi-level door motor operates nor-
mally.

E

OK

Go to

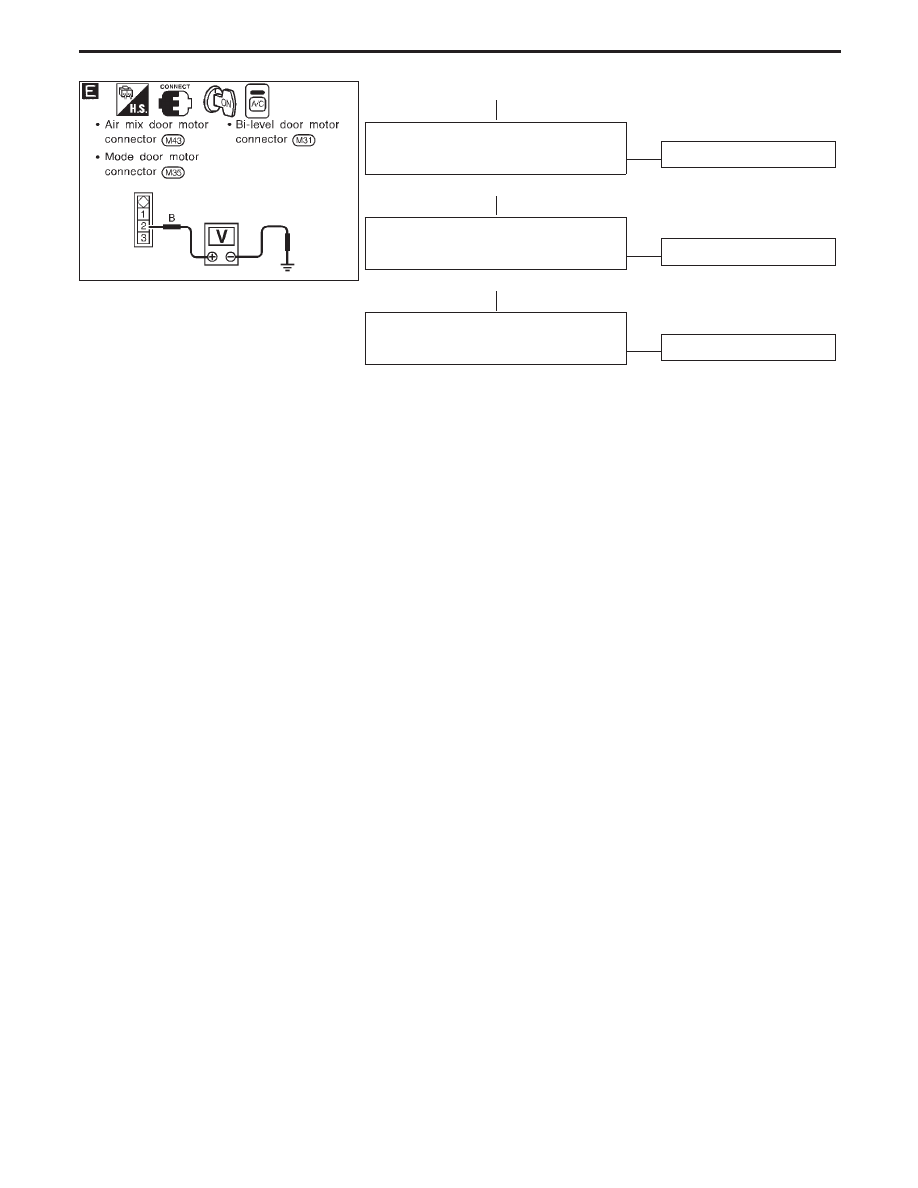

q

A

.

CHECK AIR MIX DOOR MOTOR OPERA-
TION.
Disconnect bi-level door motor connector,
then reconnect air mix door motor connec-
tor.

NG

Air mix door motor operates nor-
mally.

E

OK

Go to

q

B

.

CHECK MODE DOOR MOTOR OPERA-
TION.
Disconnect air mix door motor connector,
then reconnect mode door motor connec-
tor.

NG

Mode door motor operates nor-
mally.

E

OK

Go to

q

C

.

Replace auto amp. (LCU).

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

TROUBLE DIAGNOSES

LAN System Circuit (Cont’d)

H

H

H

H

H

H

H

H

HA-107

RHA173H

q

A

CHECK AIR MIX DOOR MOTOR OPERA-
TION.
Reconnect air mix door motor connector.

Air mix door motor operates nor-
mally.

E

OK

Replace mode door motor.

q

B

CHECK MODE DOOR MOTOR OPERA-
TION.
Reconnect mode door motor connector.

Mode door motor operates nor-
mally.

E

OK

Replace bi-level door motor.

q

C

CHECK BI-LEVEL DOOR MOTOR
OPERATION.
Reconnect bi-level door motor connector.

Bi-level door motor operates nor-
mally.

E

OK

Replace air mix door motor.

Note:
If the result is NG or No after checking circuit continuity, repair harness
or connector.
