Infiniti Q45 (FY33). Manual - part 476

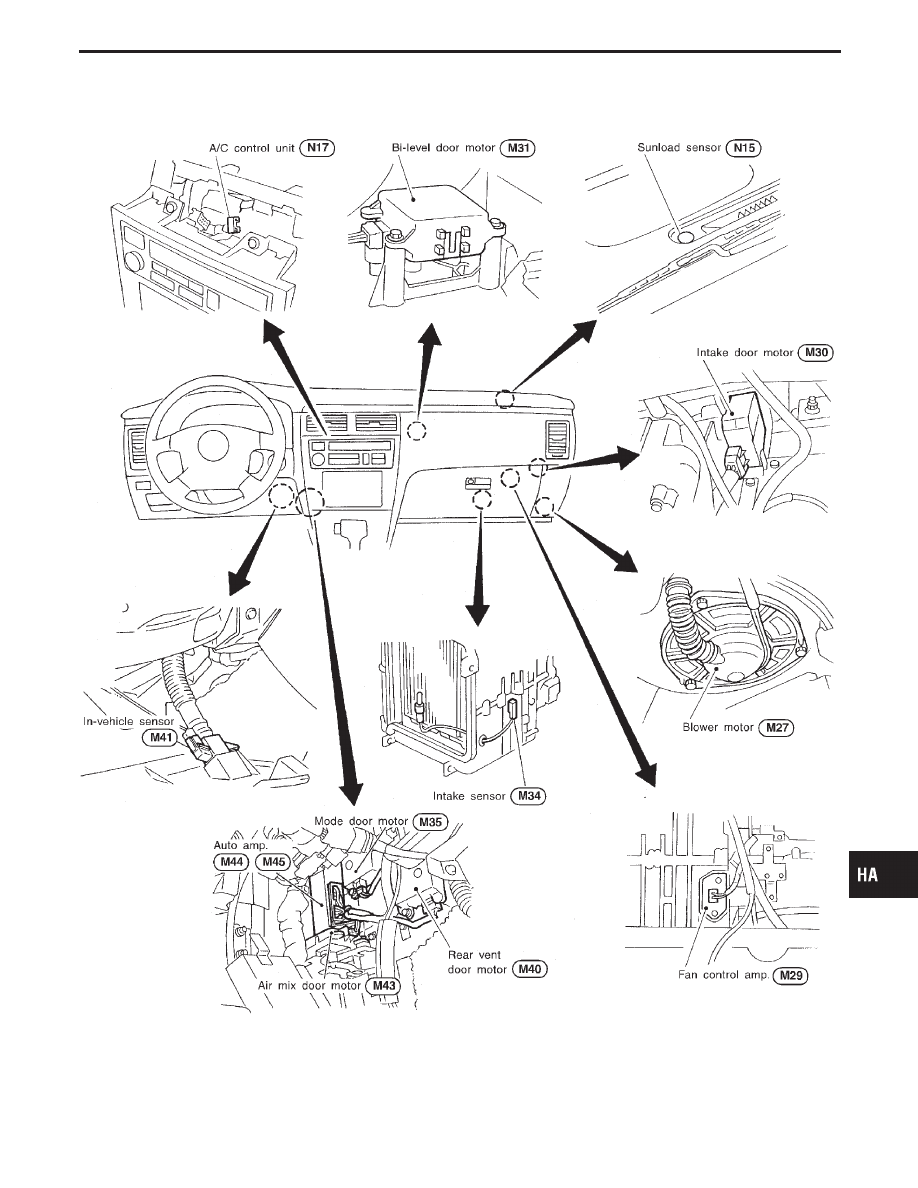

Component Location

SHA198F

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

TROUBLE DIAGNOSES

HA-69

RHA947F

TROUBLE DIAGNOSES

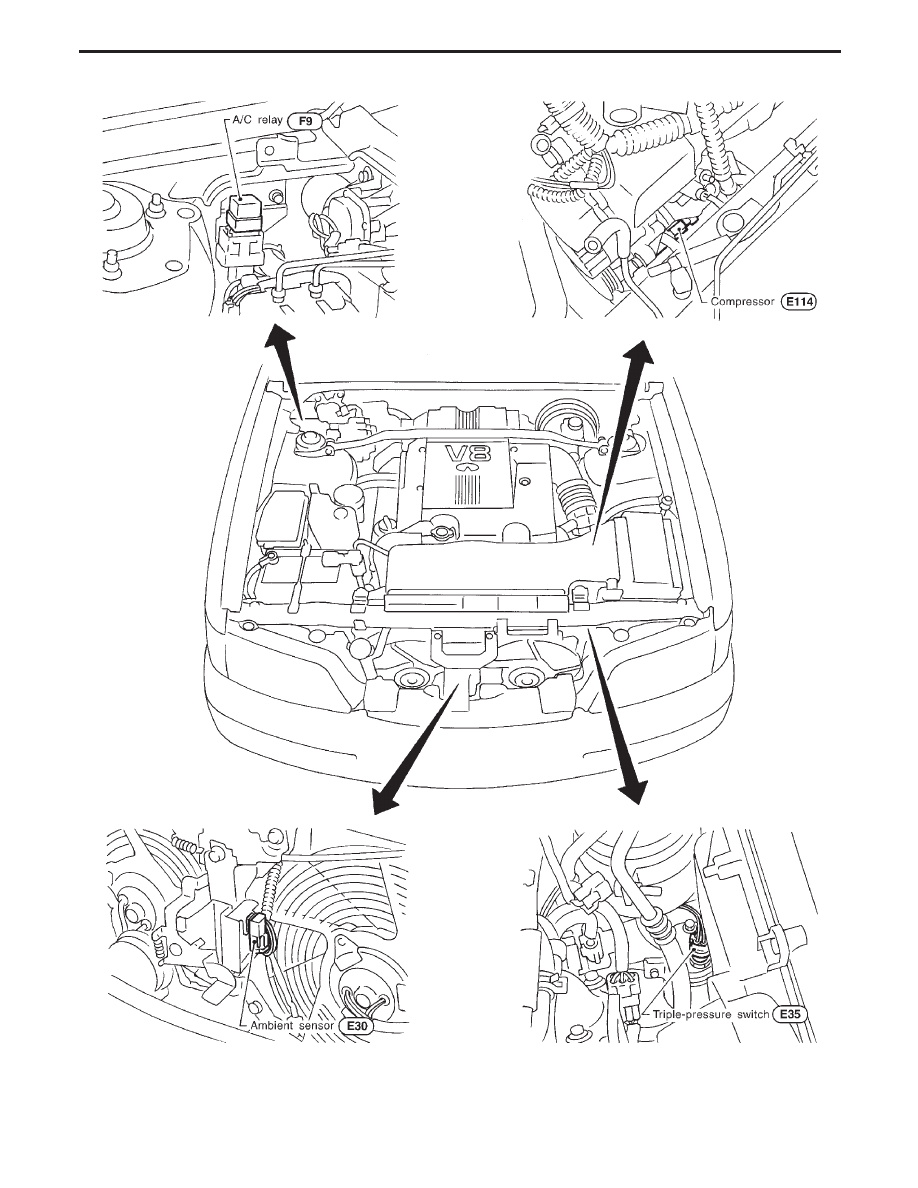

Component Location (Cont’d)

HA-70

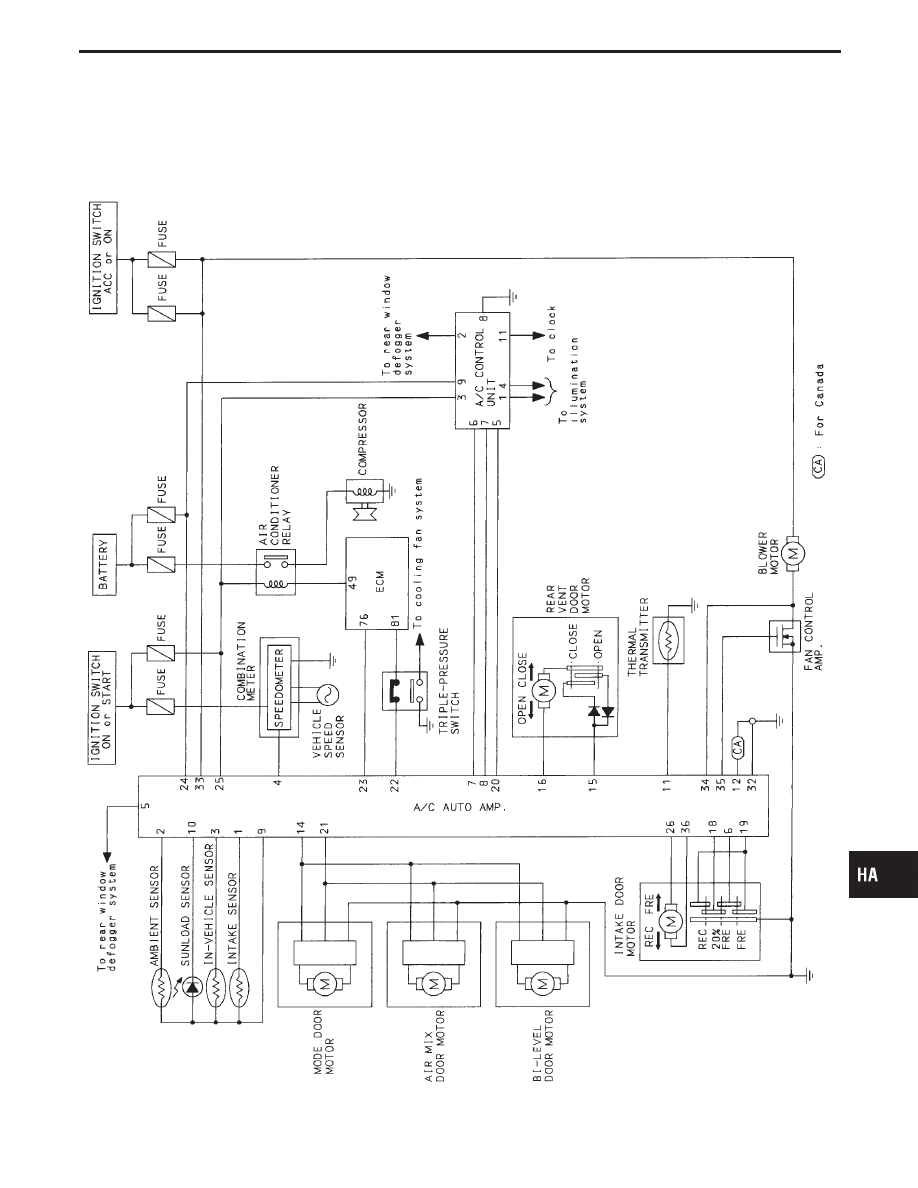

Circuit Diagram/Without Navigation System

THA217

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

TROUBLE DIAGNOSES

HA-71

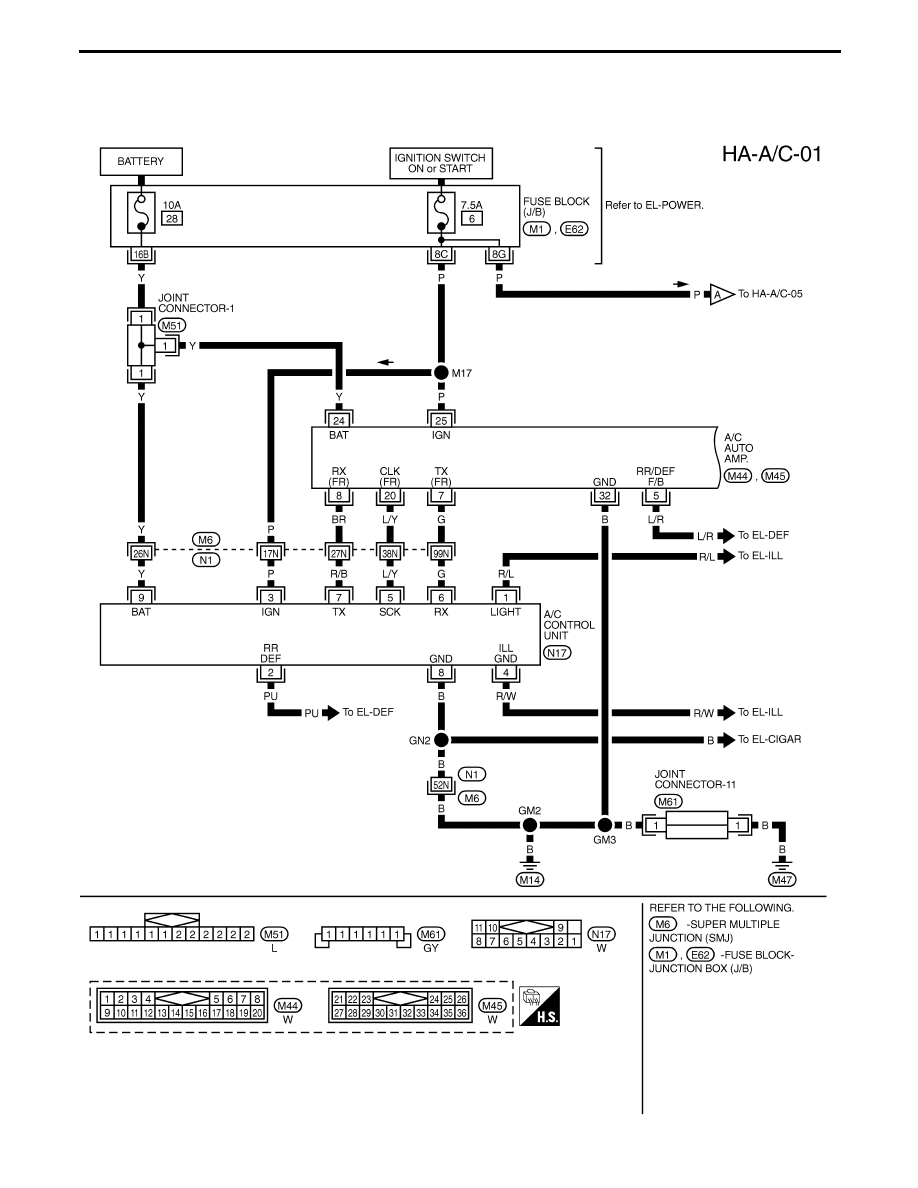

Wiring Diagram — A/C —/Without Navigation
System

THA010M

TROUBLE DIAGNOSES

HA-72
