Special Service Tools

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

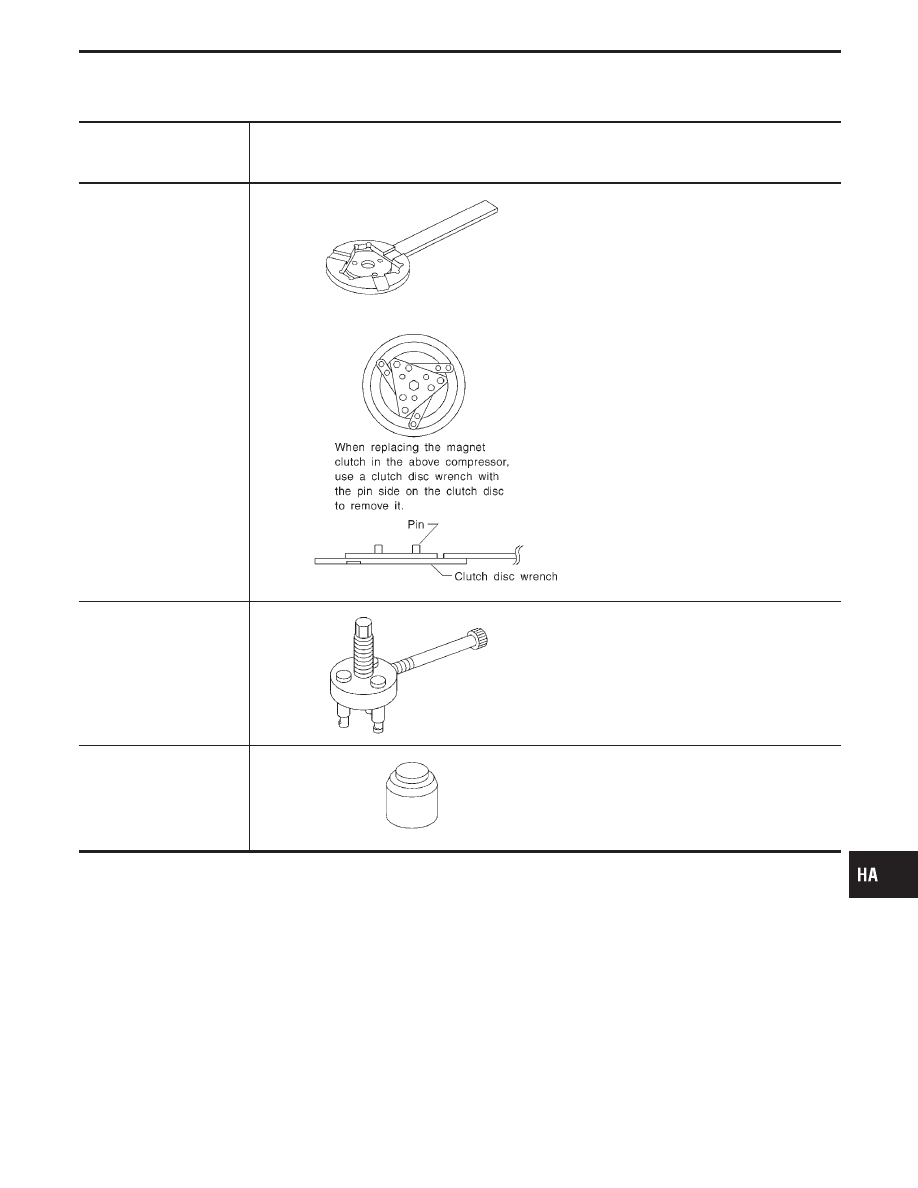

KV99106100
(J-41260)
Clutch disc wrench

NT232

NT378

Removing center bolt

KV99232340
(J-38874)
or
KV992T0001
(

—

)

Clutch disc puller

NT376

Removing clutch disc

KV99106200
(J-41261)
Pulley installer

NT235

Installing pulley

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

PRECAUTIONS AND PREPARATION

HA-9

HFC-134a (R-134a) Service Tools and
Equipment

Never mix HFC-134a refrigerant and/or its specified lubricant with CFC-12 (R-12) refrigerant and/or its lubri-
cant.
Separate and non-interchangeable service equipment must be used for handling each type of refrigerant/
lubricant.
Refrigerant container fittings, service hose fittings and service equipment fittings (equipment which handles
refrigerant and/or lubricant) are different between CFC-12 (R-12) and HFC-134a (R-134a). This is to avoid
mixed use of the refrigerants/lubricant.
Adapters that convert one size fitting to another must never be used: refrigerant/lubricant contamination will
occur and compressor failure will result.

Tool number
(Kent-Moore No.)
Tool name

Description

Note

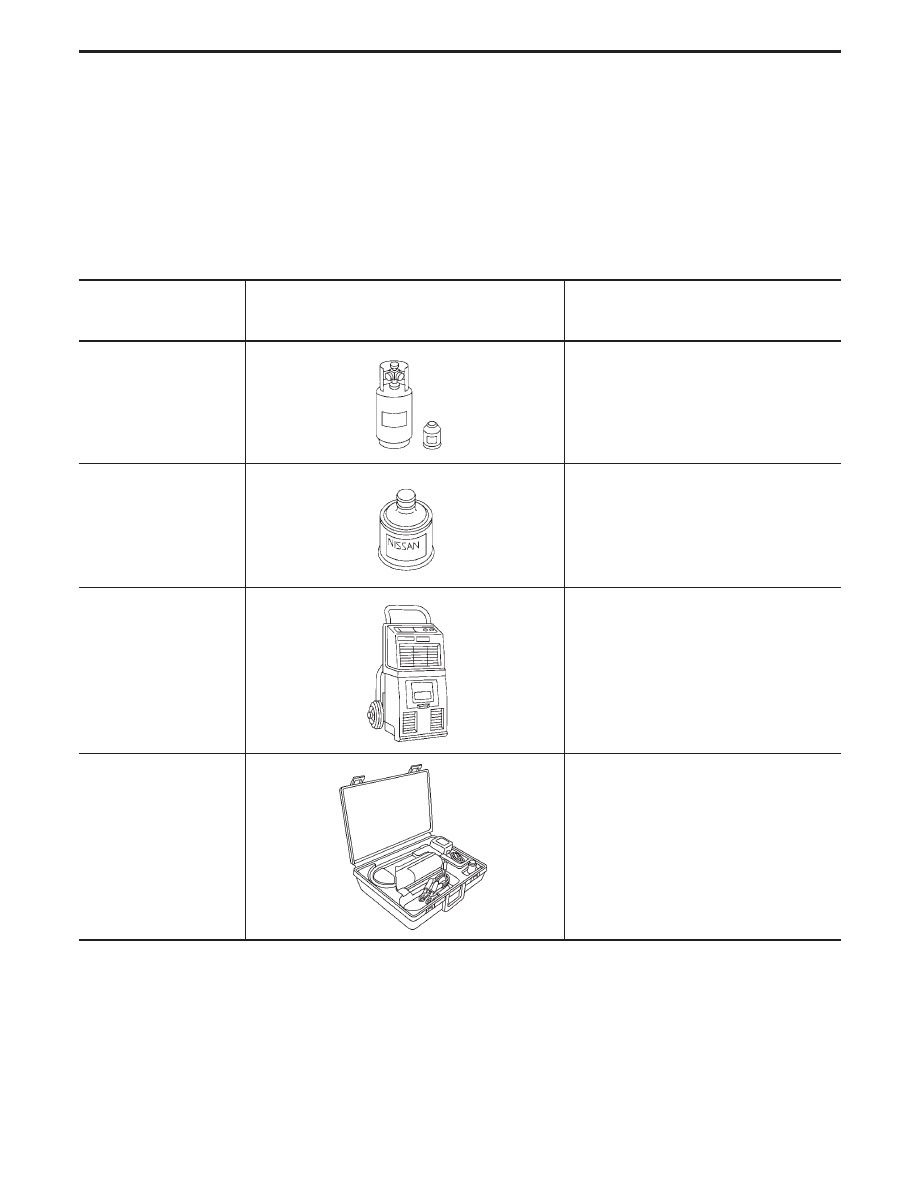

HFC-134a (R-134a) refrig-
erant

NT196

Container color: Light blue
Container marking: HFC-134a (R-134a)
Fitting size: Thread size

I

large container 1/2

″

-16 ACME

KLH00-PAGS0
(

—

)

Nissan A/C System Oil
Type S

NT197

Type: Poly alkylene glycol oil (PAG), type S
Application: HFC-134a (R-134a) swash plate
(piston) compressors (Nissan only)
Lubricity: 40 m



(1.4 US fl oz, 1.4 Imp fl oz)

(J-39500-INF)
Recovery/Recycling
Recharging equipment
(ACR4)

NT195

Function: Refrigerant Recovery and Recycling
and Recharging

(J-41995)
A/C leak detector

AHA281A

Function: Checks for refrigerant leaks.

PRECAUTIONS AND PREPARATION

HA-10

Tool number
(Kent-Moore No.)
Tool name

Description

Note

(J-43926)

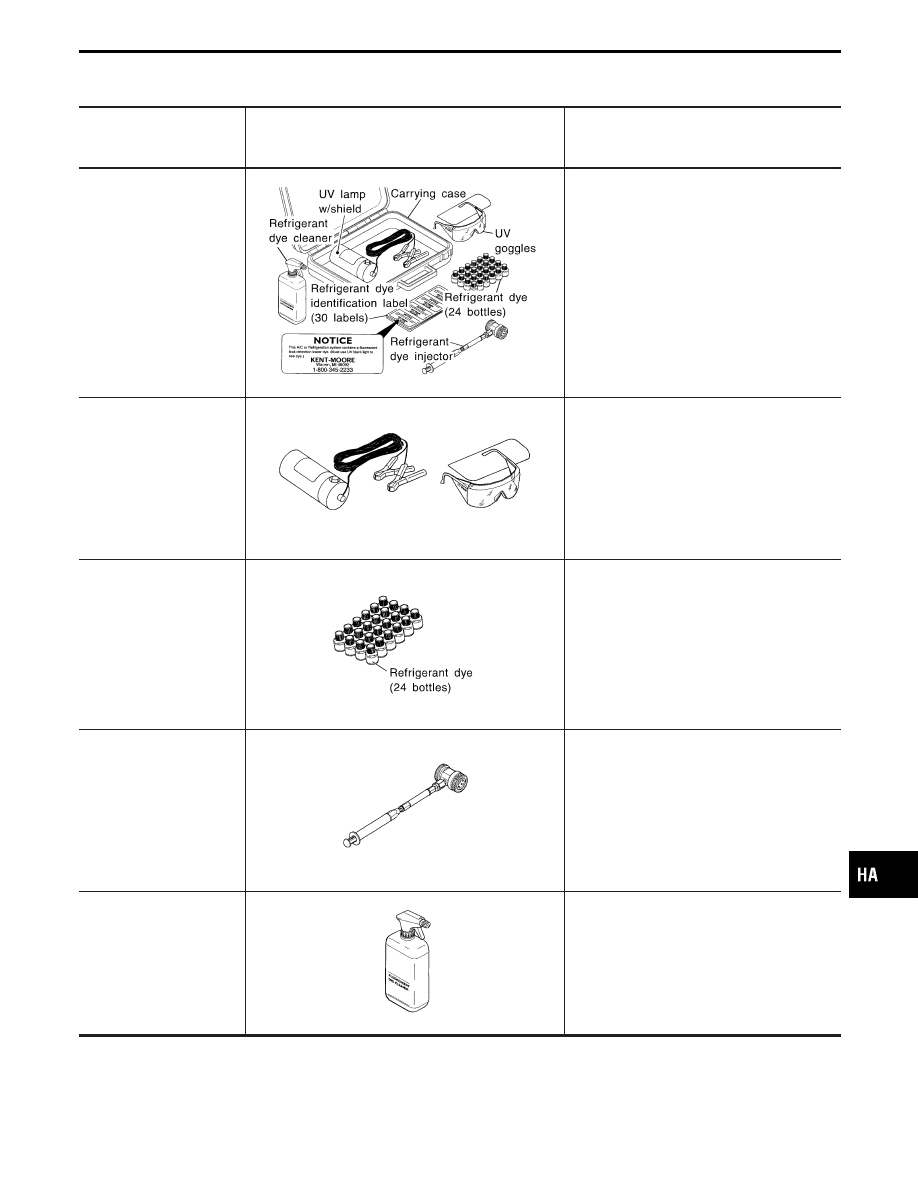

Refrigerant dye leak detec-
tion kit
Kit includes:
(J-42220) UV lamp and UV
safety glasses
(J-41459) Refrigerant dye
injector
(J-41447) qty. 24
R-134a refrigerant dye
(J-43872) Refrigerant dye
cleaner

SHA437F

Power supply:
DC 12V (Battery terminal)

(J-42220)
Fluorescent dye leak
detector

UV lamp

UV safety glasses

SHA438F

Power supply: DC 12V (Battery terminal)
For checking refrigerant leak when fluorescent
dye is installed in A/C system.
Includes: UV lamp and UV safety glasses

(J-41447)
R134a Fluorescent Leak
Detection Dye (Box of 24,
1/4 ounce bottles)

Dye

SHA439F

Application: For R-134a PAG oil
Container: 1/4 ounce (7.4 cc) bottle
(Includes self-adhesive dye identification
labels for affixing to vehicle after charging sys-
tem with dye.)

(J-41459)
R134a Dye Injector
Use with J-41447, 1/4
ounce bottle

Dye injector

SHA440F

For injecting 1/4 ounce of Fluorescent Leak
Detection Dye into A/C system.

(J-43872)
Dye cleaner

SHA441F

For cleaning dye spills.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

PRECAUTIONS AND PREPARATION

HFC-134a (R-134a) Service Tools and
Equipment (Cont’d)

HA-11

Tool number
(Kent-Moore No.)
Tool name

Description

Note

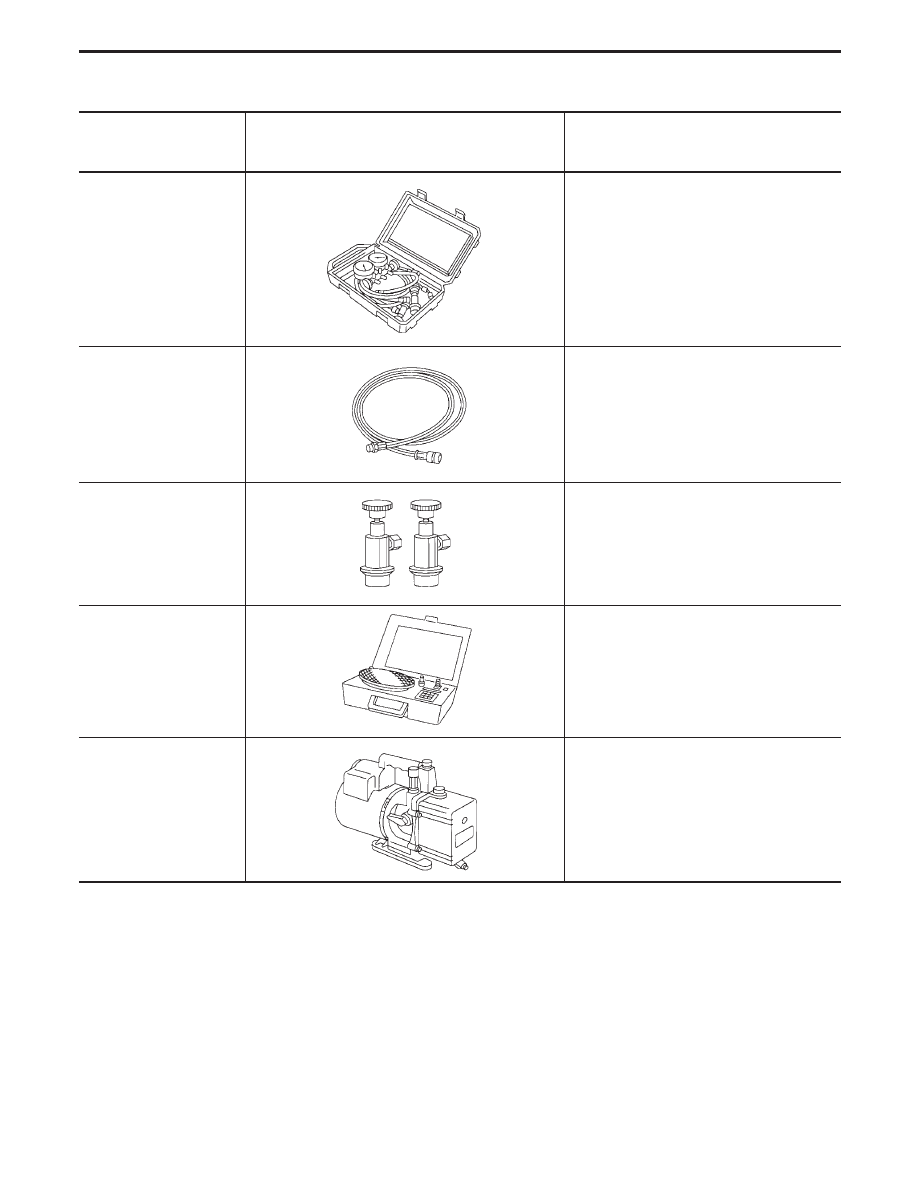

(J-39183)
