“Adjust the angle” MODE

Description

If the display indicates a larger or smaller turning angle than the
actual turning angle, the gyro (angular speed sensor) sensing val-
ues must be checked.
In case that the vehicle on the display makes larger angle turn than
reality, touch “−”. In case that the vehicle on the display makes
smaller angle turn than reality, touch “+”.

SEL584X

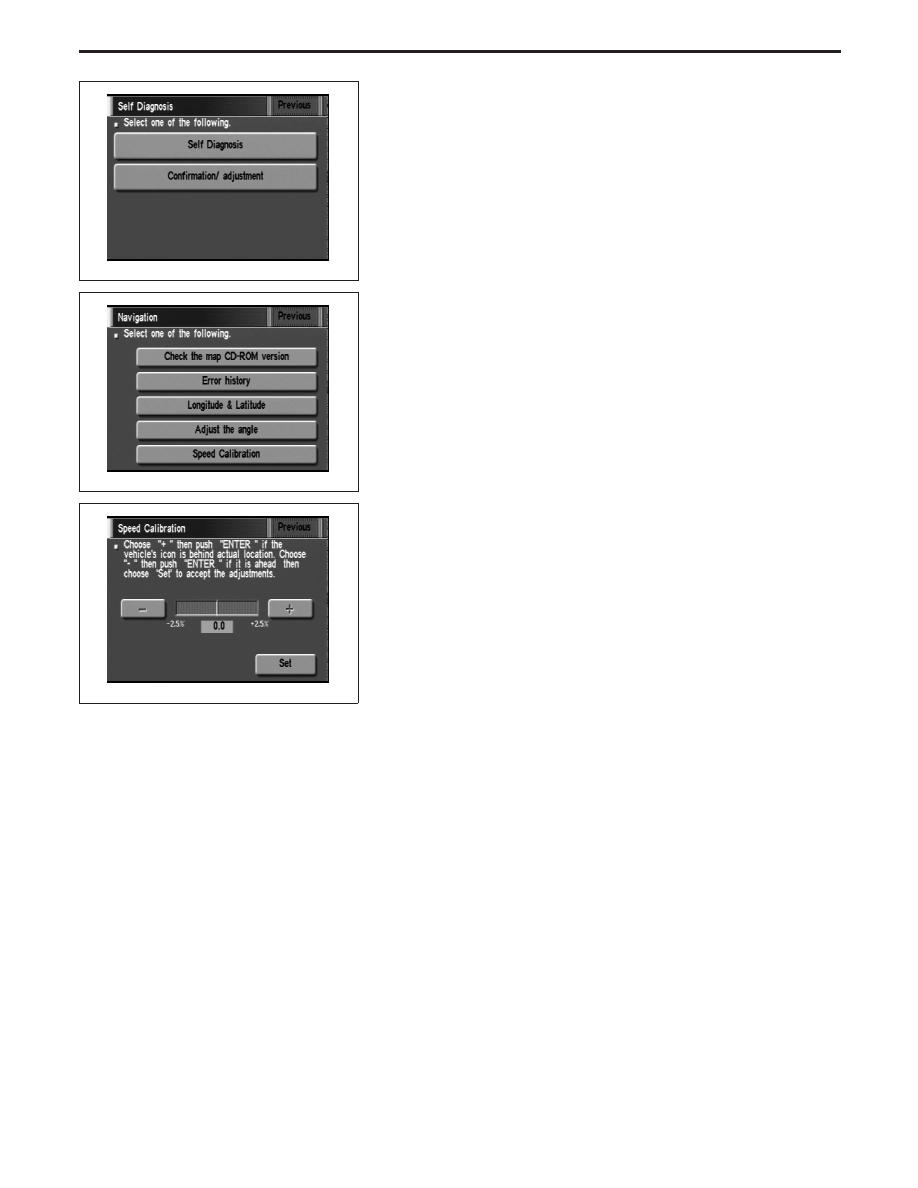

How to perform

1.

Start the engine.

2.

Push both “MAP” and “D/N” switches at the same time for more
than 5 seconds.

3.

Touch “Confirmation/ adjustment”.

SEL588X

4.

Touch “Navigation”.

SEL589X

5.

Touch “Adjust the angle”.

SEL596X

6.

Touch “Left Turn” to adjust the angle to the left. Touch “Right
Turn” to adjust the angle to the right.

7.

Touch “+” to increase the angle change coefficient or “−” to
reduce the angle change coefficient.

8.

Touch “Set” to save the changed values in memory.

9.

Then the vehicle turning angle on the display has adjusted.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

NAVIGATION SYSTEM

Self-diagnosis Mode (Cont’d)

EL-563

SEL584X

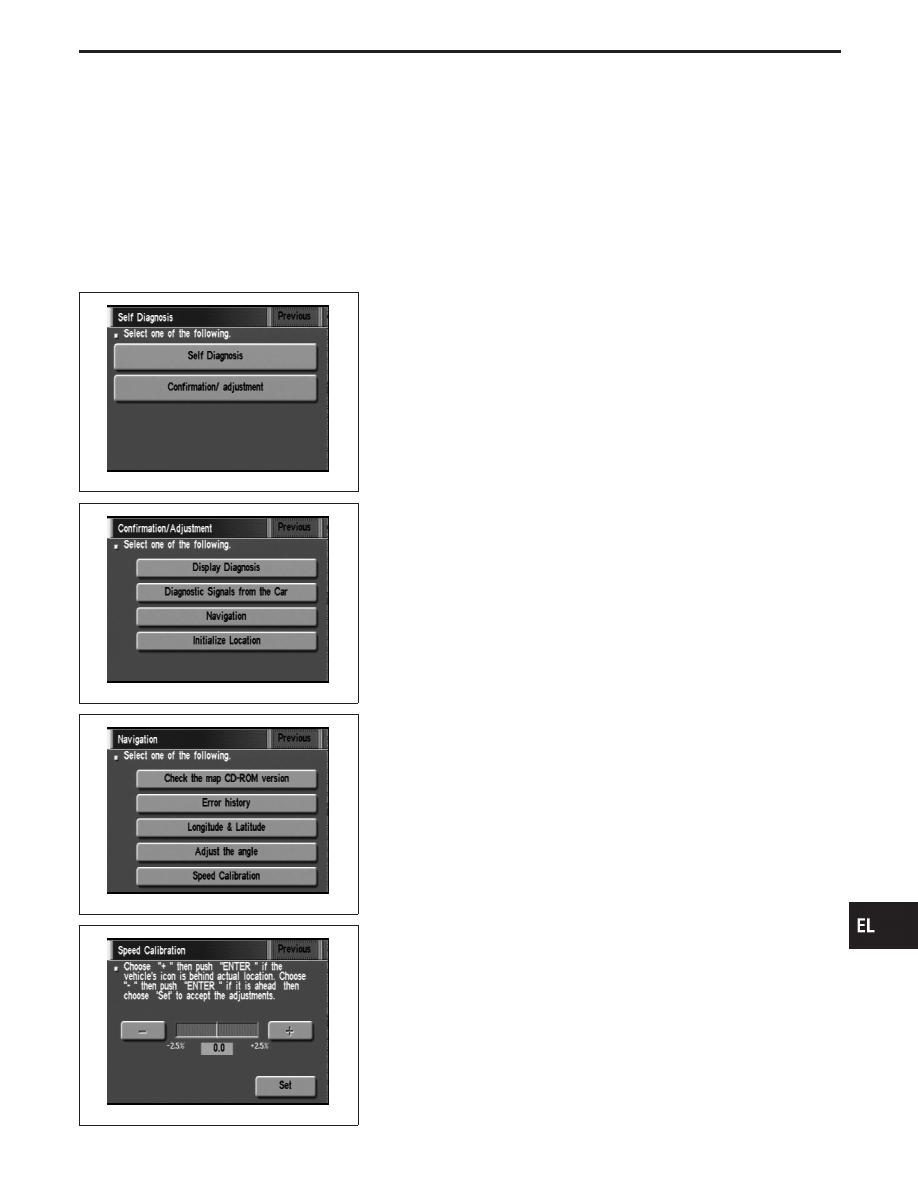

SPEED CALIBRATION

1.

Start the engine.

2.

Push both “MAP” and “D/N” switches at the same time for more
than 5 seconds.

3.

Touch “Confirmation/ adjustment”.

4.

Touch “Navigation”.

SEL589X

5.

Touch “Speed Calibration”.

SEL596X

6.

Touch “+” or “−” to adjust the distance change coefficient.

I

To make the distance change coefficient smaller, touch “−”.

I

To make the distance change coefficient larger, touch “+”.

7.

Touch “Set”.

NAVIGATION SYSTEM

Self-diagnosis Mode (Cont’d)

EL-564

Setting Mode

APPLICATION ITEMS

Mode

Description

Reference page

GPS Information

The GPS includes longtitude, latitude and altitude (distance above sea level) of the
present vehicle position, and current date and time for the area in which the vehicle is
being driven.
Also indicated are the GPS reception conditions and the GPS satellite position.

EL-565

Quick Stop Customer
Setting

One facility of your selection can be added to your Quick Stop.

EL-568

Route Priorities

Priorities of search request and automatic re-searching can be set for route search.

EL-569

Tracking

Tracking to the present vehicle position can be displayed.

EL-569

Display Setting

The following display settings can be customized.

I

Display color (Day mode or Night mode)

I

Brightness of display

EL-567

Heading

Heading of the map display can be customized for either north heading or the actual
driving direction of the vehicle.

EL-570

Nearby Display Icons

Icons of facilities can be displayed.
Facilities to be displayed can be selected from the variety of selections.

EL-571

Adjust Current Loca-
tion

Current location of position marker can be set. Direction of position marker also can be
calibrated when heading direction of the vehicle on the display is not matched with the
actual direction.

EL-566

Avoid Area Setting

Set the display to the avoid area.
This allows you to check alternate routes from your present location.

—

Beep On/Off

Beep sounds which correspond to the system operation can be activated/deactivated.

EL-567

Clear Memory

Customized map data can be deleted.

EL-571

MAP

SEL597X

HOW TO PERFORM CONTROL PANEL MODE

1.

Start the engine.

2.

Push “MAP” switch.

I

For further procedures, refer to the following pages which
describe each application item of the control panel mode.

SEL598X

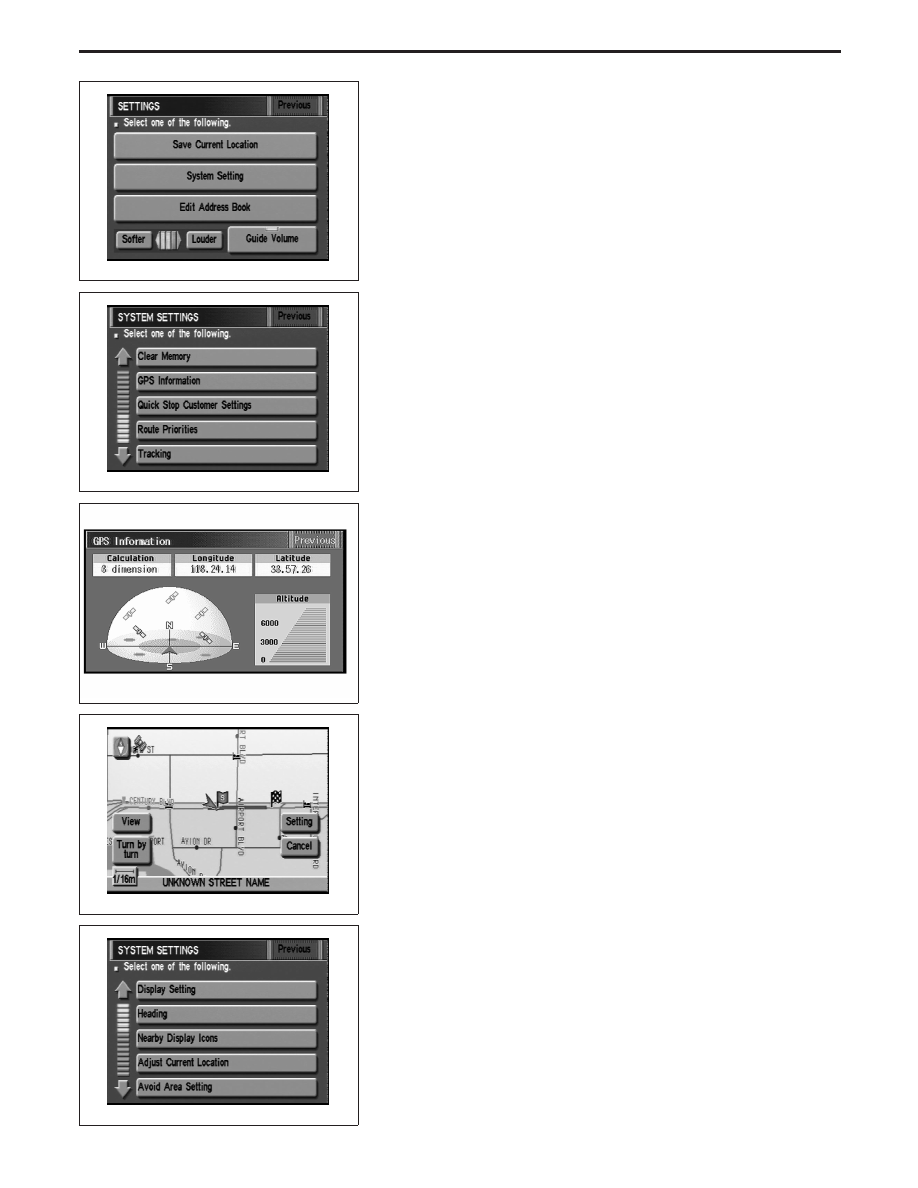

“GPS Information” SETTING

1.

Start the engine.

2.

Push “MAP” switch.

3.

Touch “Setting”.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

NAVIGATION SYSTEM

EL-565

SEL599X

4.

Touch “System Setting”.

SEL600X

5.

Touch “GPS Information”.

SEL146W

6.

Then GPS information will be displayed.

SEL598X

“Adjust Current Location” SETTING

1.

Start the engine.

2.

Push “MAP” switch.

3.

Touch “Setting”.

4.

Touch “System Setting”.

SEL601X

5.

Touch “Adjust Current Location”.

NAVIGATION SYSTEM

Setting Mode (Cont’d)

EL-566
