NAVIGATION SYSTEM

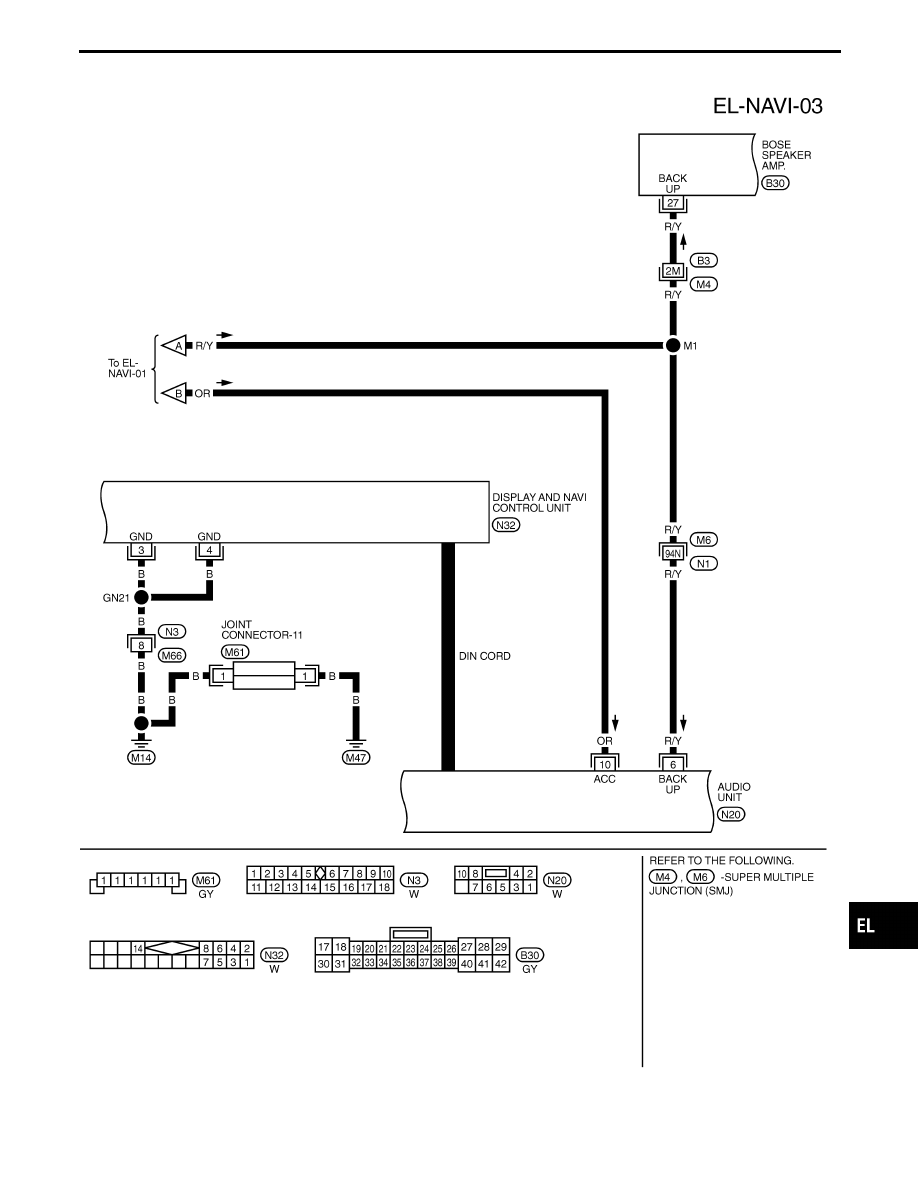

Wiring Diagram — NAVI — (Cont’d)

EL-551

TEL673B

NAVIGATION SYSTEM

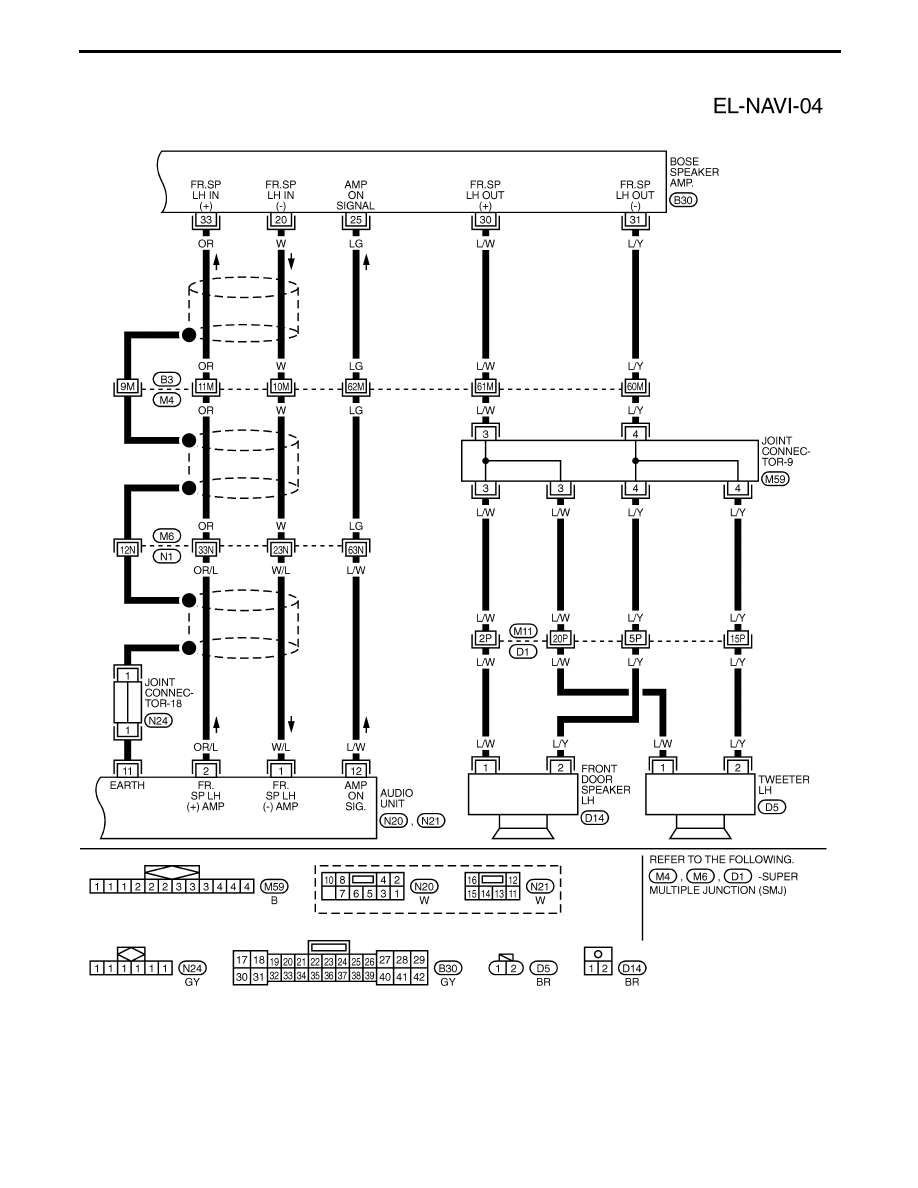

Wiring Diagram — NAVI — (Cont’d)

EL-552

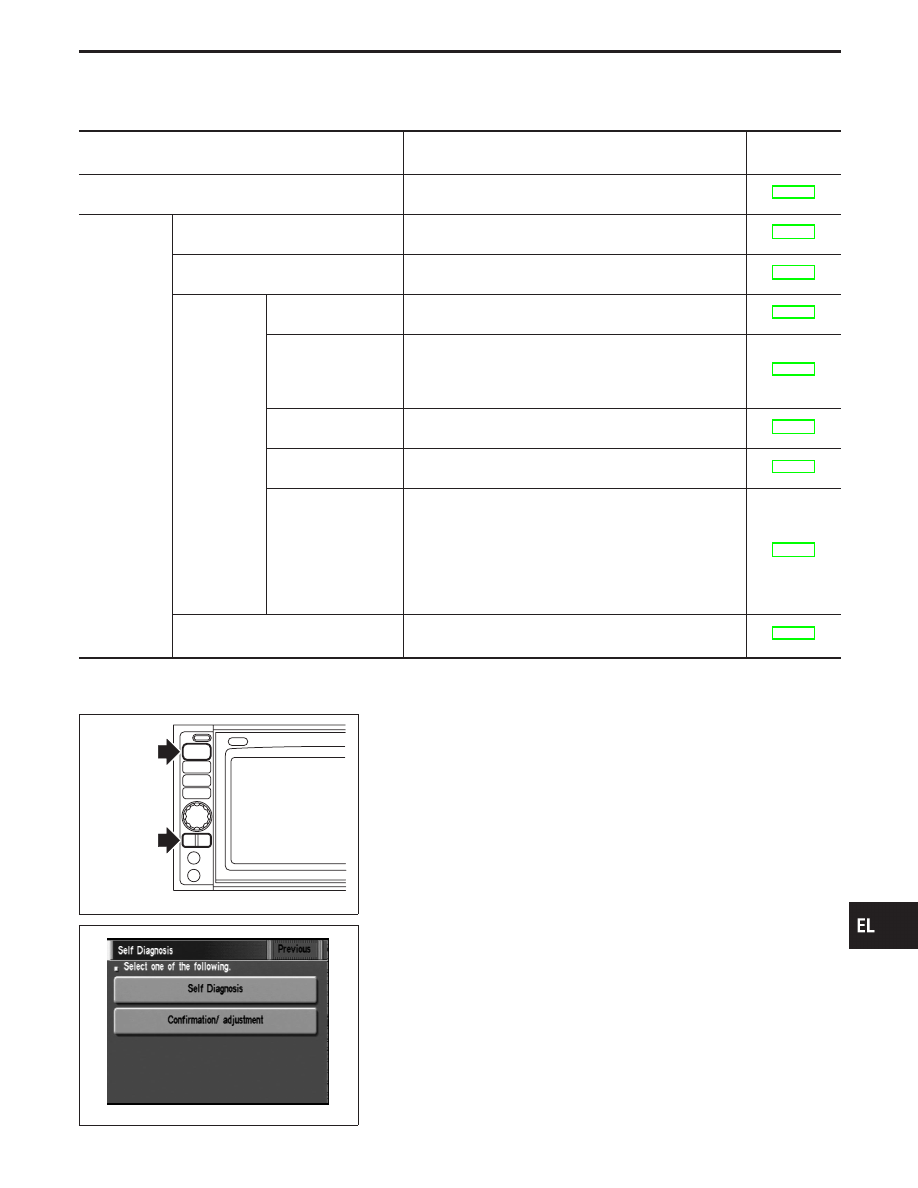

Self-diagnosis Mode

APPLICATION ITEMS

Mode

Description

Reference

page

Self Diagnosis

Self-diagnosis for display & NAVI control unit, CD-ROM
and GPS antenna connection.

EL-554

Confirmation/
adjustment

Display Diagnosis

Color and gray gradation of display can be checked in this
mode.

EL-561

Diagnosis Signals from the Car

Several input signals to display & NAVI control unit, can
be monitored in this mode.

EL-559

Navigation

Check the map CD-
ROM version

The version (parts number) of inserted CD-ROM can be
checked in this model.

EL-560

Error history

Diagnosis results previously stored in the memory (before
turning ignition switch ON) are displayed in this mode.
Time and location when/where the errors occurred are
also displayed.

EL-556

Longitude & Latitude

Display the map. Use the joystick to adjust position. Lon-
gitude and latitude will be displayed.

EL-562

Adjust the angle

Turning angle of the vehicle on the display can be
adjusted in this mode.

EL-563

Speed Calibration

Under ordinary conditions, the navigation system distance
measuring function will automatically compensate for
minute decreases in wheel and tire diameter caused by
tire wear or low pressure. Speed calibration immediately
restores system accuracy in cases such as when distance
calibration is needed because of the use of tire chains in
inclement weather.

EL-564

Initialize Location

This mode is for initializing the current location. Use when
the vehicle is transferred a long distance on a trailer, etc.

EL-587

Push at the
same time

MAP

D/N

OFF

SEL583X

HOW TO PERFORM SELF-DIAGNOSIS MODE

1.

Start the engine.

2.

Push both of “MAP” and “D/N” switches at the same time for
more than 5 seconds.

SEL584X

3.

Touch “Self Diagnosis” or “Confirmation/ adjustment”.

I

For further procedure, refer to the following pages which
describe each application item of the self-diagnosis mode.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

NAVIGATION SYSTEM

EL-553

SEL584X

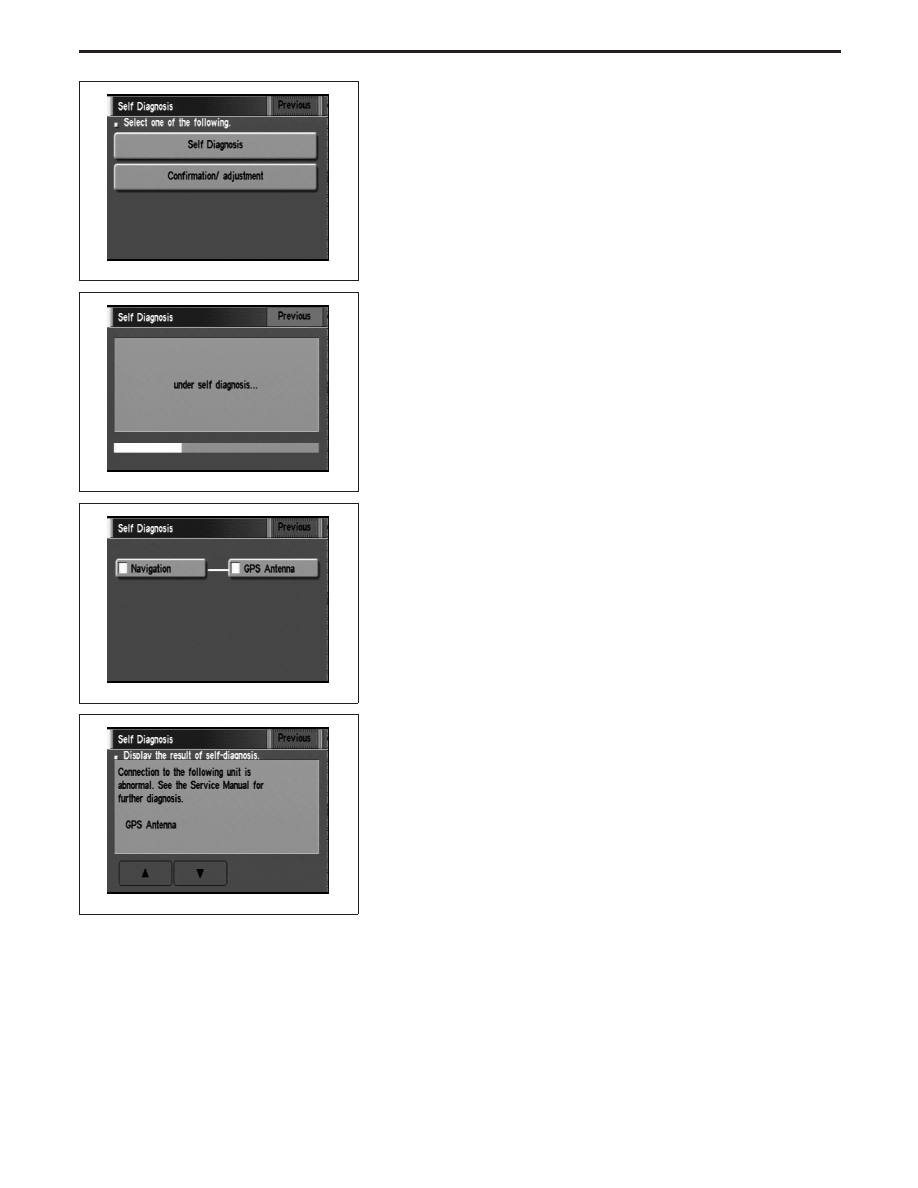

“Self Diagnosis”

1.

Start the engine.

2.

Push both “MAP” and “D/N” switches at the same time for more
than 5 seconds.

3.

Touch “Self Diagnosis”.

SEL585X

4.

Self-diagnosis will be performed.

SEL586X

5.

Diagnosis results will be displayed. Diagnosis results are indi-
cated by display color. For details refer to “SELF-DIAGNOSIS
RESULTS”.

SEL587X

To obtain detailed diagnosis results on the screen, touch “Naviga-
tion” or “GPS Antenna”.

NAVIGATION SYSTEM

Self-diagnosis Mode (Cont’d)

EL-554
