Infiniti Q45 (FY33). Manual - part 385

SEL666V

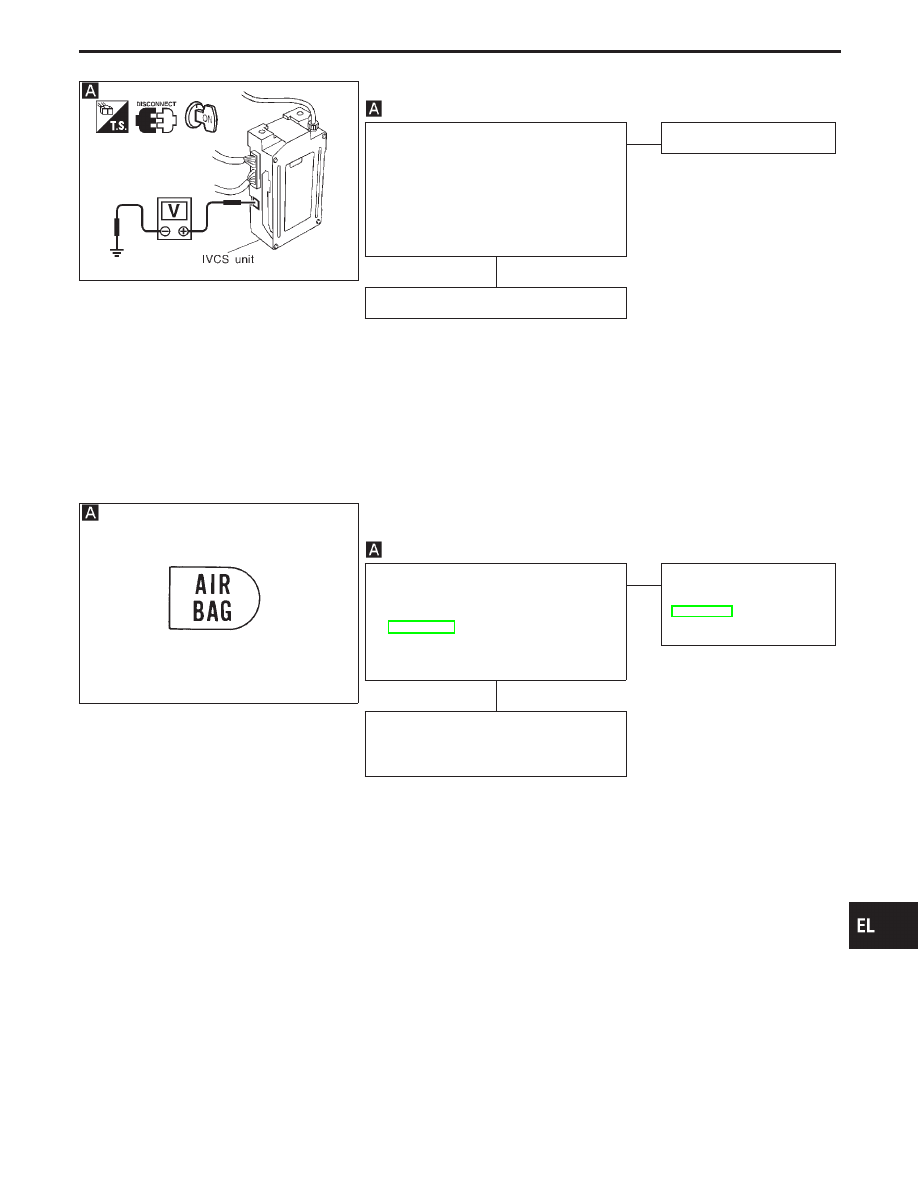

GPS ANTENNA CHECK

CHECK VOLTAGE FOR GPS ANTENNA.
1. Disconnect GPS feeder cable connec-

tor from IVCS unit.

2. Turn ignition switch ON.
3. Check voltage at IVCS unit GPS feeder

cable terminal.
Does approx. 5V exist?

Yes

E

No

Replace IVCS unit.

Replace GPS antenna.

MRS037A

AIR BAG DIAGNOSES SENSOR UNIT COMMUNICATION
CHECK

AIR BAG OPERATION CHECK
Turn ignition switch ON and check air bag
warning lamp operation. (For details, refer
to RS section.)
Does air bag warning lamp operate
properly?

Yes

E

No

Check supplemental
restraint system. Refer to
RS section in the Service
manual.

Check harness connector connection
between air bag diagnosis sensor unit and
IVCS unit.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

H

H

EL-531

IVMS (LAN) COMMUNICATION CHECK

CHECK IVMS OPERATION.
Check the system related rear LH door
control unit (LCU04) operation (e.g.:
power door lock, power window).
Do the systems operate properly?

Yes

E

No

Check IVMS (LAN), refer
to “IVMS (LAN)” in the Ser-
vice manual.

Check harness for open or short between
rear LH door control unit (LCU04) terminal

q

9

and IVCS unit terminal

q

33

.

TELEPHONE STEERING SWITCH CHECK

CHECK POWER SUPPLY FOR STEER-
ING SWITCH.
Does horn work?

Yes

E

No

Check the following.

I

10A fuse (No.

64

,

located in fuse and fus-
ible link box)

I

Horn relay

I

Harness for open or
short

CHECK STEERING SWITCH SUB HAR-
NESS.
1. Remove driver’s air bag module. For

removal procedure, refer to RS section.

2. Check steering switch sub-harness for

open or short and ground screw.
For details of the harness circuit, refer
to “STEERING SWITCH”, EL-60.

OK

E

NG

Replace or repair the har-
ness.

Check harness for open or short between
telephone steering switch and IVCS unit.
If the circuit is OK, replace telephone
steering switch.

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

H

H

H

EL-532

Trouble Diagnoses for Intermittent Incident

DESCRIPTION

An intermittent incident may be occurring if all of the following conditions exist.

I

Both “MAYDAY” emergency and “INFORMATION” indicators have shown that the system is malfunction-
ing.

I

CONSULT-II self-diagnosis result screen indicates a trouble code with “TIME = 1 or greater”.

I

The INFINITI Communicator system has not been previously serviced.

To find out the cause of a problem, follow the procedures shown below.

DIAGNOSTIC PROCEDURE

Confirm the trouble code using CONSULT-II, for details refer to EL-521.
If CONSULT-II shows any trouble code with “TIME = 1 or greater” even though the INFINITI Communicator system has never
been serviced, it may be an intermittent problem.

H

H

H

Trouble code:
“CELLULAR
PHONE [TWB
ERROR]” or
“MEMORY
ERROR”

Trouble code
“CONNECTION
ERROR
[GPS ANTENNA]”

Trouble code:
“CONNECTION
ERROR [AIR BAG]”

Trouble code:
“CONNECTION
ERROR [IVMS or
S/ENT]”

Replace IVCS unit.

Gently apply a slight vibration to GPS antenna and feeder cable connec-
tors with the ignition switch in the ON position.
Do both “MAYDAY” and “INFORMATION” indicator lamps illuminate?

Yes

No

Repair or replace
malfunctioning parts.

There is a possibility that the GPS antenna
connector has been disconnected with the igni-
tion switch in the ON position. Further diagno-
sis may not be required.

Perform self-diagnosis of AIR BAG in “SELF-DIAG [PAST]” mode using CONSULT-II. For details, refer
to RS section.
Does CONSULT-II show any trouble code?

Yes

No

Repair or replace
malfunctioning parts
with following RS
section.

Perform self-diagnosis of AIR BAG in “TROUBLE DIAG RECORD” mode
using CONSULT-II. For details, refer to RS section.
Does CONSULT-II show any trouble code?

Yes

No

Problem has been already solved. So no fur-
ther diagnosis is required.

Check connector terminals between IVCS unit
and air bag diagnosis sensor unit. Refer to
“How to Check Enlarged Contact Spring of Ter-
minals” (GI section).

Perform self-diagnosis of IVMS in “IVMS COMM DIAGNOSIS” mode using CONSULT-II. For details, refer to “CONSULT-II” in
“IVMS (LAN)”, EL-291.
Does CONSULT-II show any past trouble code?
NOTE: If IVMS (LAN) has been serviced ever, system may have already repaired.

Yes

No

Repair or replace malfunctioning parts with fol-
lowing IVMS (LAN). Refer to EL-293.

Check connector terminals between IVCS unit terminal

q

33

and Rear LH

door control unit terminal

q

9

. Refer to “How to Check Enlarged Contact

Spring of Terminals” (GI section).

NOTE:
Enlarged spring contact of terminals may be cause of intermittent problem for “CONNECTION ERROR [AIR
BAG]/[IVMS or S/ENT]”. When you inspect terminals for enlarged contact, refer to “How to Check Enlarged
Contact Spring of Terminals” in GI section.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

INFINITI COMMUNICATOR (IVCS)

H

H

H

H

H

H

H

H

H

EL-533

Demonstration Mode

DESCRIPTION

By setting up the system in the demonstration mode, automatic
dialing operation can be confirmed by “MAYDAY” emergency and
“INFORMATION” switch operation.
Automatic dialing in this mode is connected to the demonstration
center of Communicator Response Center, and is different from the
normal service.
When the contract with Communicator Response Center is not
concluded, all the INFINITI Communicator operations are con-
nected to the demonstration center.
Connection to Communicator Response Center in this mode will
not be charged by Communicator Response Center nor will the call
be handled as an emergency.

SEL453W

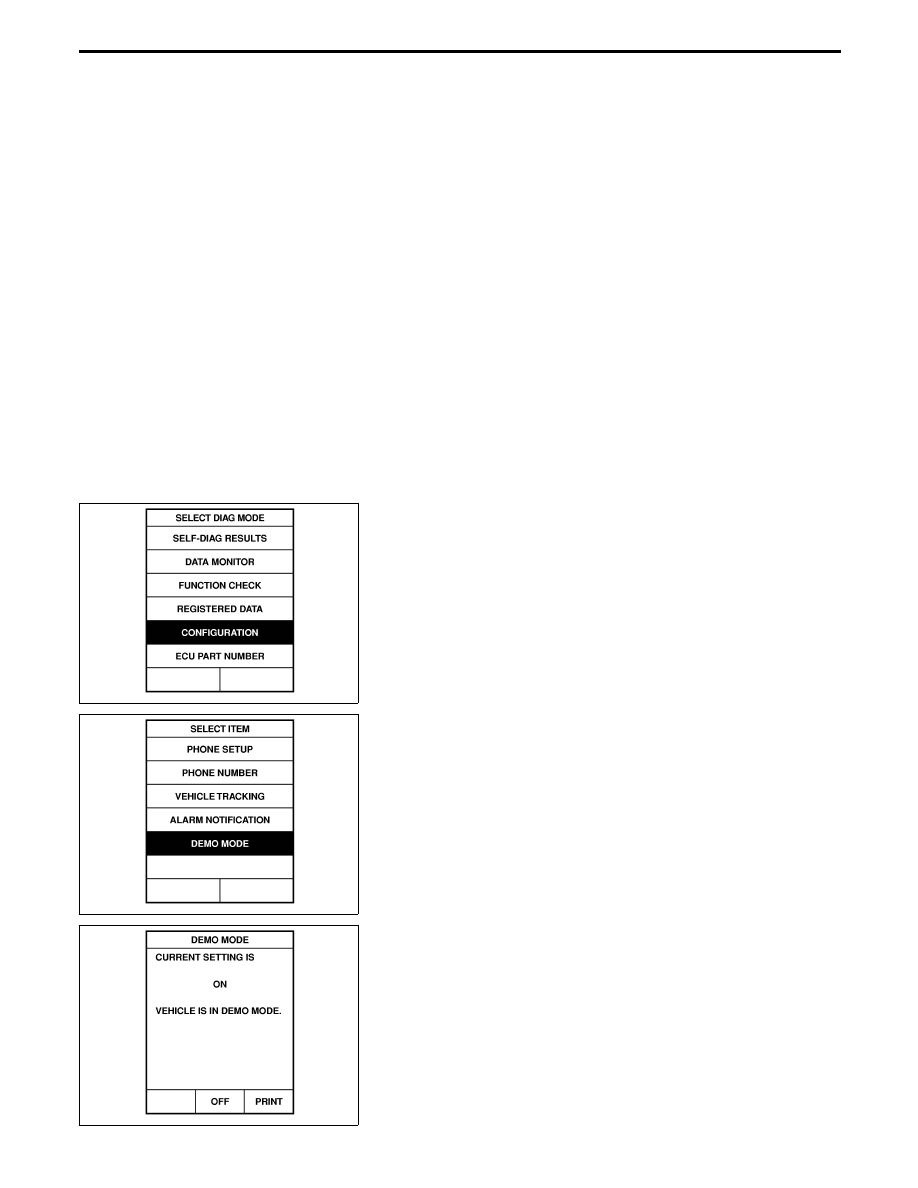

SYSTEM OPERATION CHECK

1.

Touch “CONFIGURATION”.

SEL454W

2.

Touch “DEMO MODE”.

SEL455W

3.

Touch “ON”. Now, the system is in demonstration mode. (To
return to normal mode, touch “OFF”.)

INFINITI COMMUNICATOR (IVCS)

EL-534
