SEL239VA

How to Replace IVIS (NATS) Antenna Amp.

NOTE:

I

If IVIS (NATS) antenna amp. is not installed correctly, IVIS
(NATS) system will not operate properly and SELF-DIAG
RESULTS on CONSULT-II screen will show “LOCK MODE”
or “CHAIN OF IMMU-KEY”.

I

Initialization is not necessary only when IVIS (NATS)
antenna amp. is replaced with a new one.

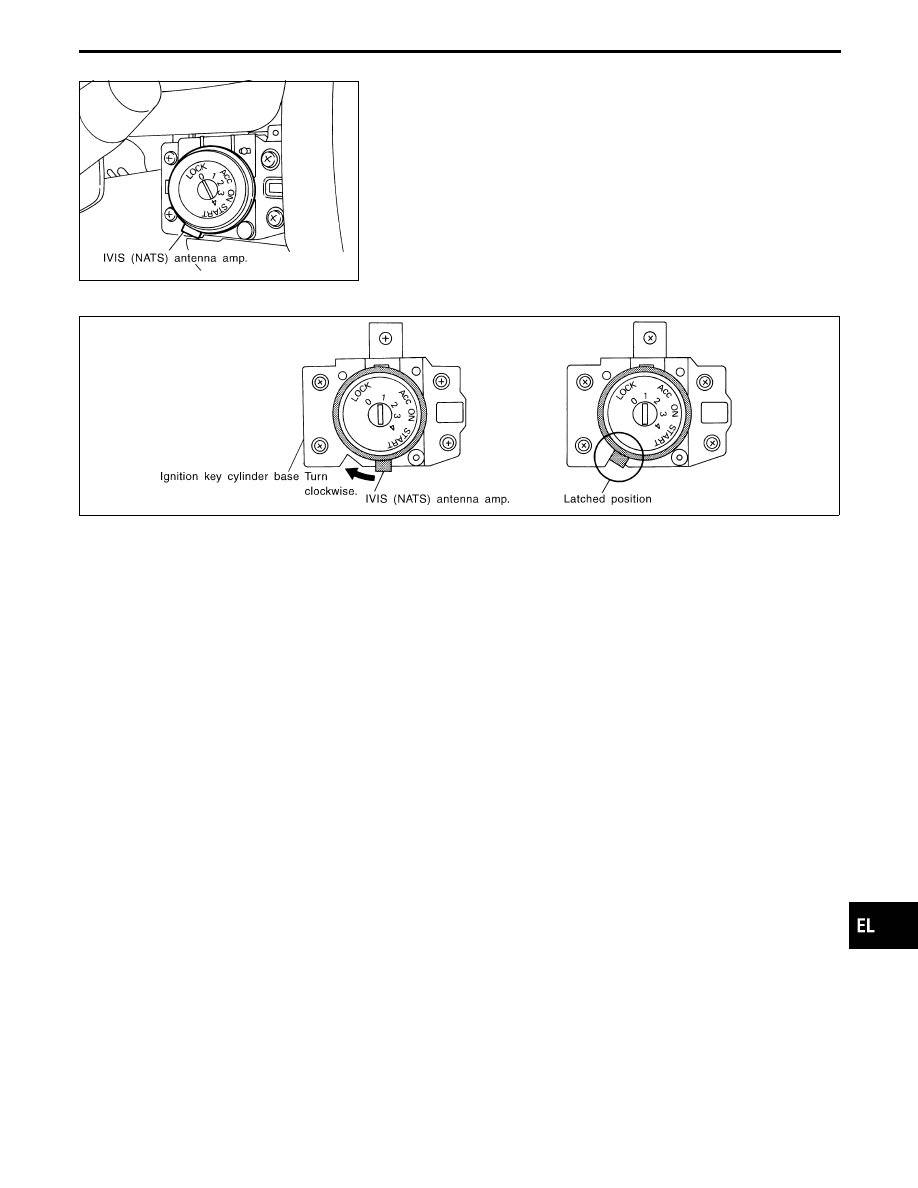

INSTALLATION

SEL238VA

I

After inserting the IVIS (NATS) antenna amp. into the ignition
key cylinder, check if the IVIS (NATS) antenna amp. is set in
the latched position as shown in the above illustration.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

IVIS (Infiniti Vehicle Immobilizer System — NATS)

EL-503

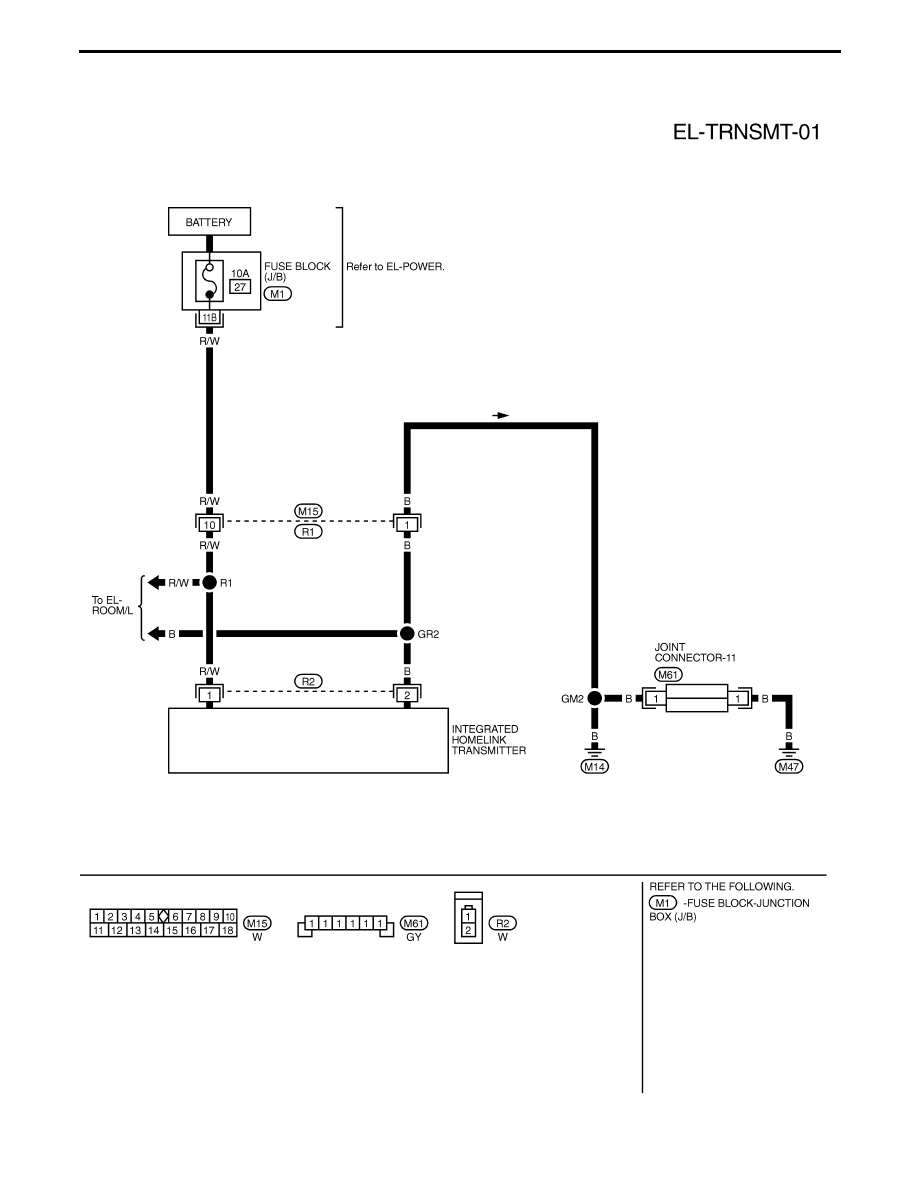

Wiring Diagram — TRNSMT —

TEL189M

INTEGRATED HOMELINK TRANSMITTER

EL-504

SEL442U

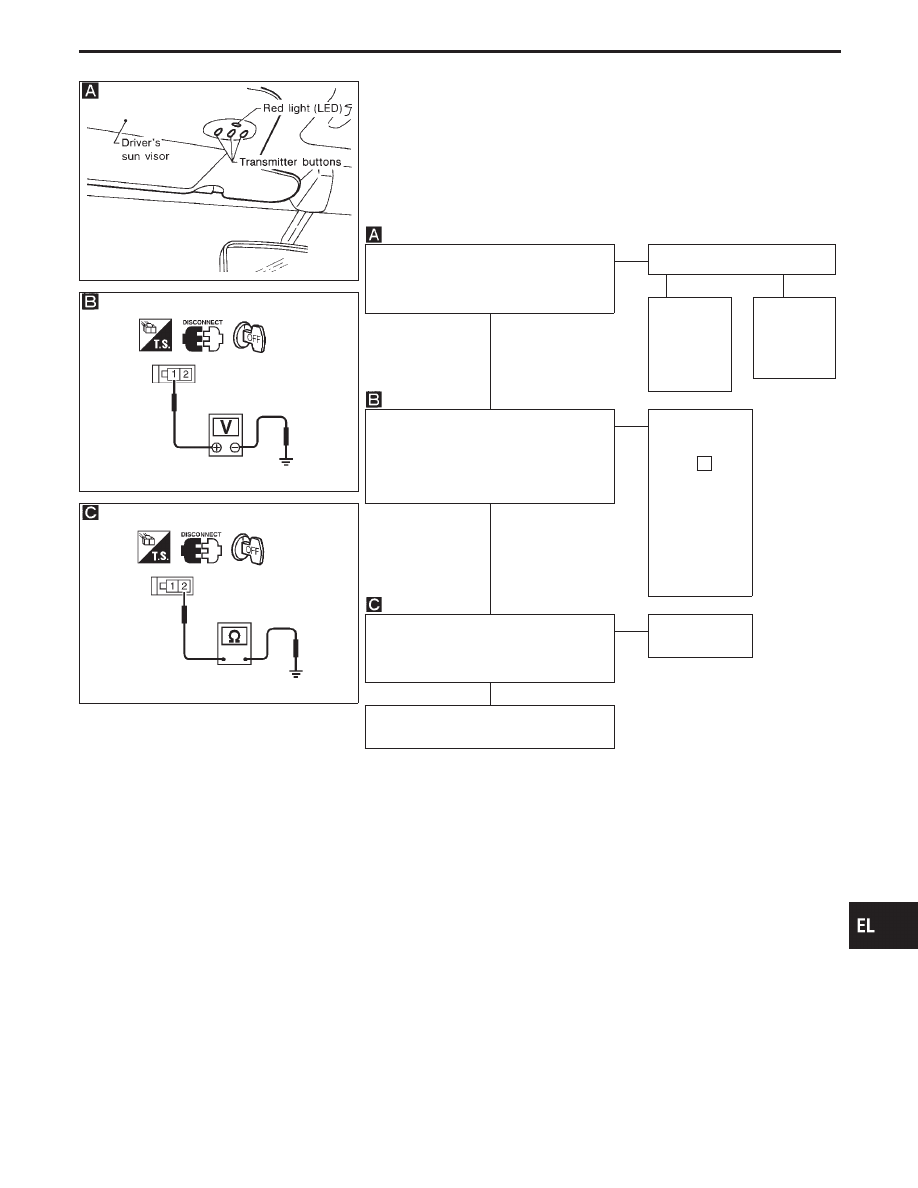

Trouble Diagnoses

DIAGNOSTIC PROCEDURE

SYMPTOM: Transmitter does not activate receiver.
Before conducting the procedure given below, make sure that sys-
tem receiver (garage door opener, etc.) operates with original,
hand-held transmitter. If NG, receiver or hand-held transmitter is at
fault, not vehicle related.

SEL635U

SEL636U

1. Turn ignition switch “OFF”.
2. Does red light (LED) of transmitter

illuminate when any button is
pressed?

NG

E

OK

Check transmitter with Tool*.

OK

NG

Receiver
or hand-
held trans-
mitter fault,
not vehicle
related.

Replace
transmitter
with sunvi-
sor assem-
bly.

POWER SUPPLY CHECK.
1. Disconnect transmitter connector.
2. Turn ignition switch “OFF”.
3. Check voltage between terminal

q

1

and body ground.
Voltage: Battery voltage

OK

E

NG

Check the fol-
lowing.

I

10A fuse
[No.

27

,

located in
the fuse
block (J/B)]

I

Harness for
open or
short
between
fuse and
transmitter

GROUND CIRCUIT CHECK.
Check continuity between terminal

q

2

and body ground.
Continuity should exist.

OK

E

NG

Repair har-
ness.

Replace transmitter with sunvisor
assembly.

*For details, refer to Technical Service Bulletin.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

INTEGRATED HOMELINK TRANSMITTER

H

H

H

H

H

EL-505

Precaution

CAUTION:

I

Use CONSULT-II to set the system “Demonstration mode” if INFINITI Communicator needs to be
activated during service procedures. (For details of the demonstration mode, refer to EL-534.)

I

Make sure to turn the demonstration mode OFF before returning the vehicle to the owner.

I

In the demonstration mode, no service from the Communicator Response Center is available.
Therefore, even if the customer encounters an emergency, no service will be dispatched.

I

If the vehicle security system is activated for more than 7 seconds, INFINITI Communicator will dial
to the Communicator Response Center automatically. The operator will contact the customer to
confirm whether the vehicle has been stolen or not.

I

When “Mayday” emergency dialing is activated (if the system is not in the demonstration mode),
the Communicator Response Center operator will come online. If there is no emergency, the
operator will ask the occupant for the user password (option). Failure to provide the correct pass-
word results in a police response.

I

IVCS unit memory includes VIN (Vehicle Identification Number) and other such vehicle specific
data. Therefore, the IVCS unit cannot be transferred to another vehicle. When the IVCS unit is
replaced, the new unit must be set up and programmed. The INFINITI Communicator system auto-
matically contacts the Communicator Response Center the first time the vehicle is started after a
phone number has been changed or a module (IVCS unit) is replaced. The VIN will be written in
the memory of the new unit by transmitting data from the Communicator Response Center. For
details, refer to “System Setting”, EL-536.

I

Before servicing the vehicle, confirm that the VIN memorized by the IVCS unit is the same as the
VIN on the vehicle’s identification plate.

Communicator Response Center Telephone
Number for Technicians

The Communicator Response Center telephone number for technicians is 1-888-427-4812.
Whenever an INFINITI dealer technician dials the above number, the following information will be required by
the Communicator Response Center operator.

I

Customer name

I

Unit ID number of old IVCS unit (For details, refer to EL-522.)

I

Unit ID number of new IVCS unit

I

VIN

I

Dealer name and code (For security purposes)

I

Dealer contact person (technician)

I

Dealer phone and fax numbers

INFINITI COMMUNICATOR (IVCS)
