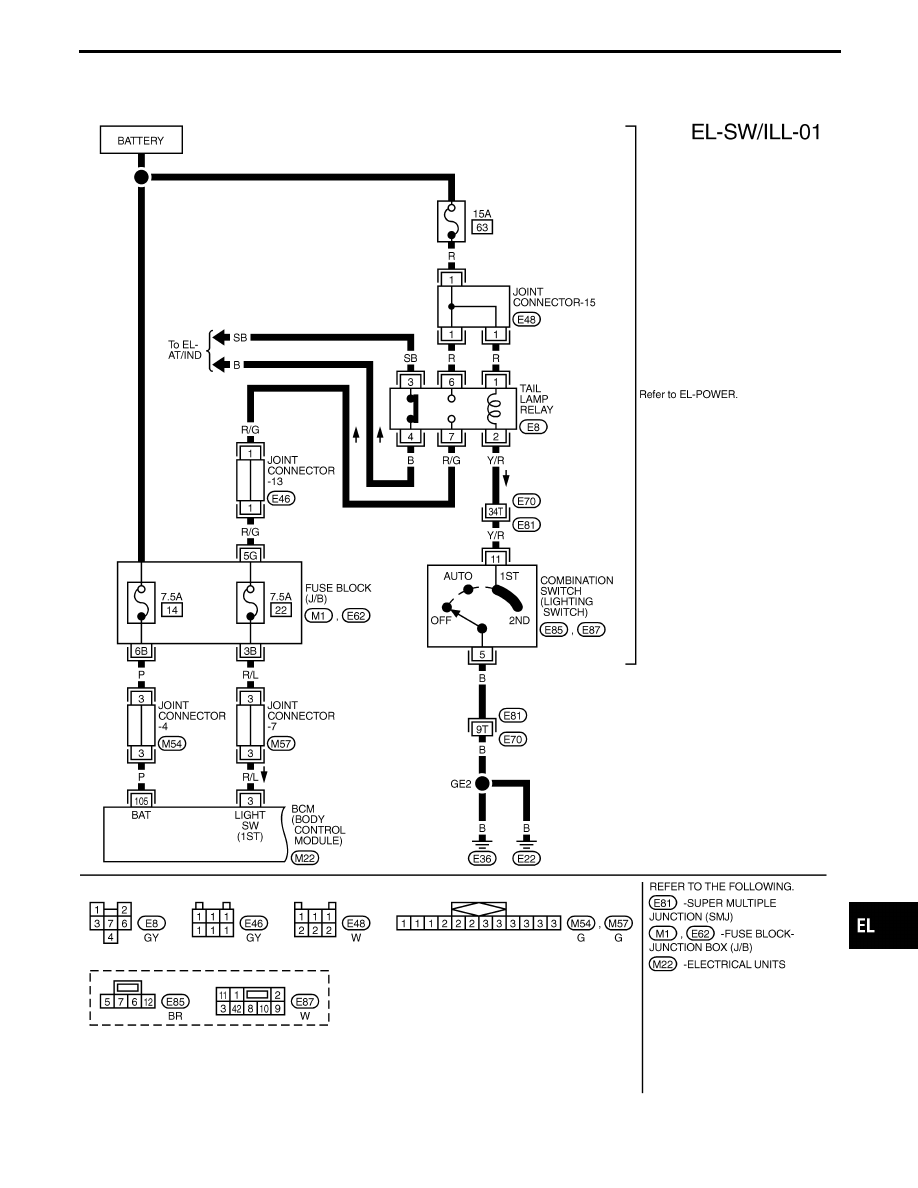

Wiring Diagram — SW/ILL —

TEL172M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

REAR POWER WINDOW SWITCH ILLUMINATION — IVMS

EL-411

TEL173M

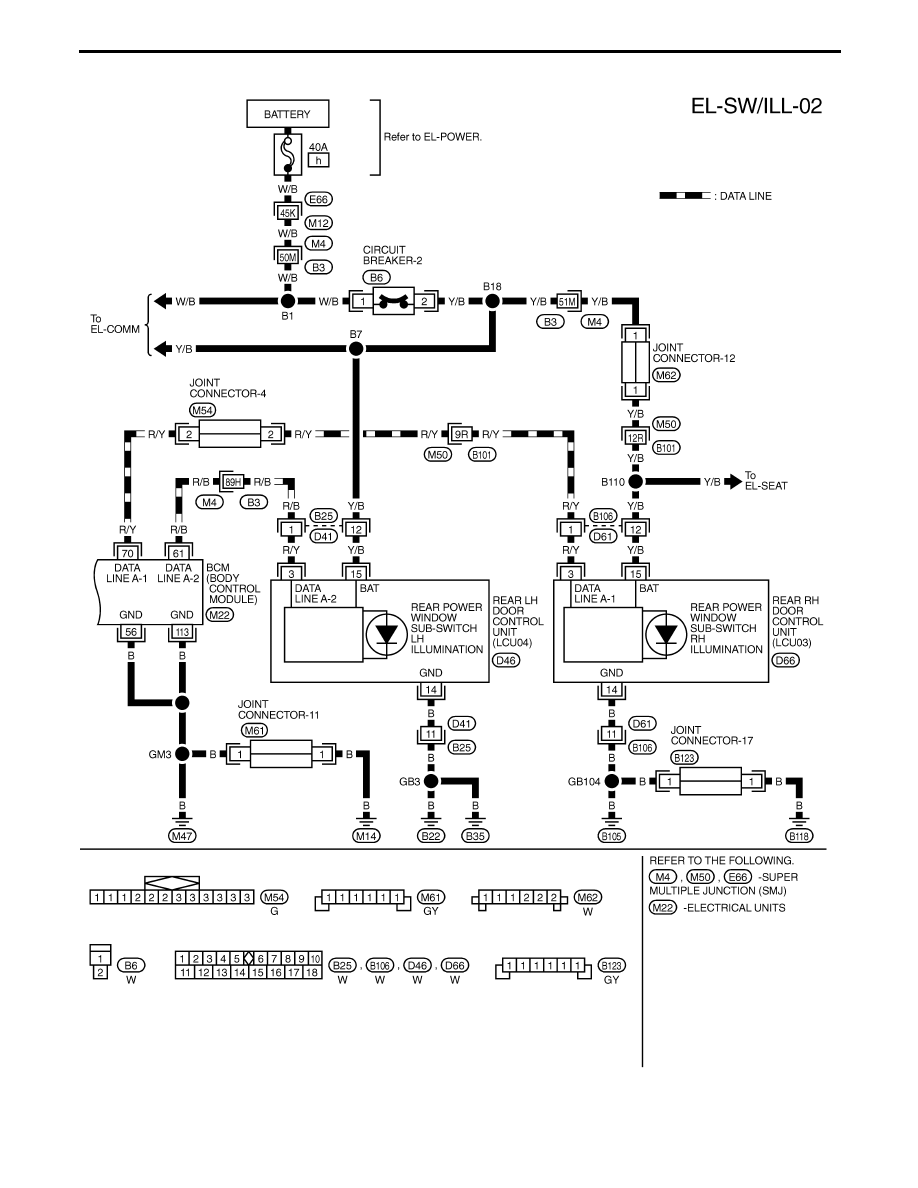

REAR POWER WINDOW SWITCH ILLUMINATION — IVMS

Wiring Diagram — SW/ILL — (Cont’d)

EL-412

SEF046TA

CONSULT-II

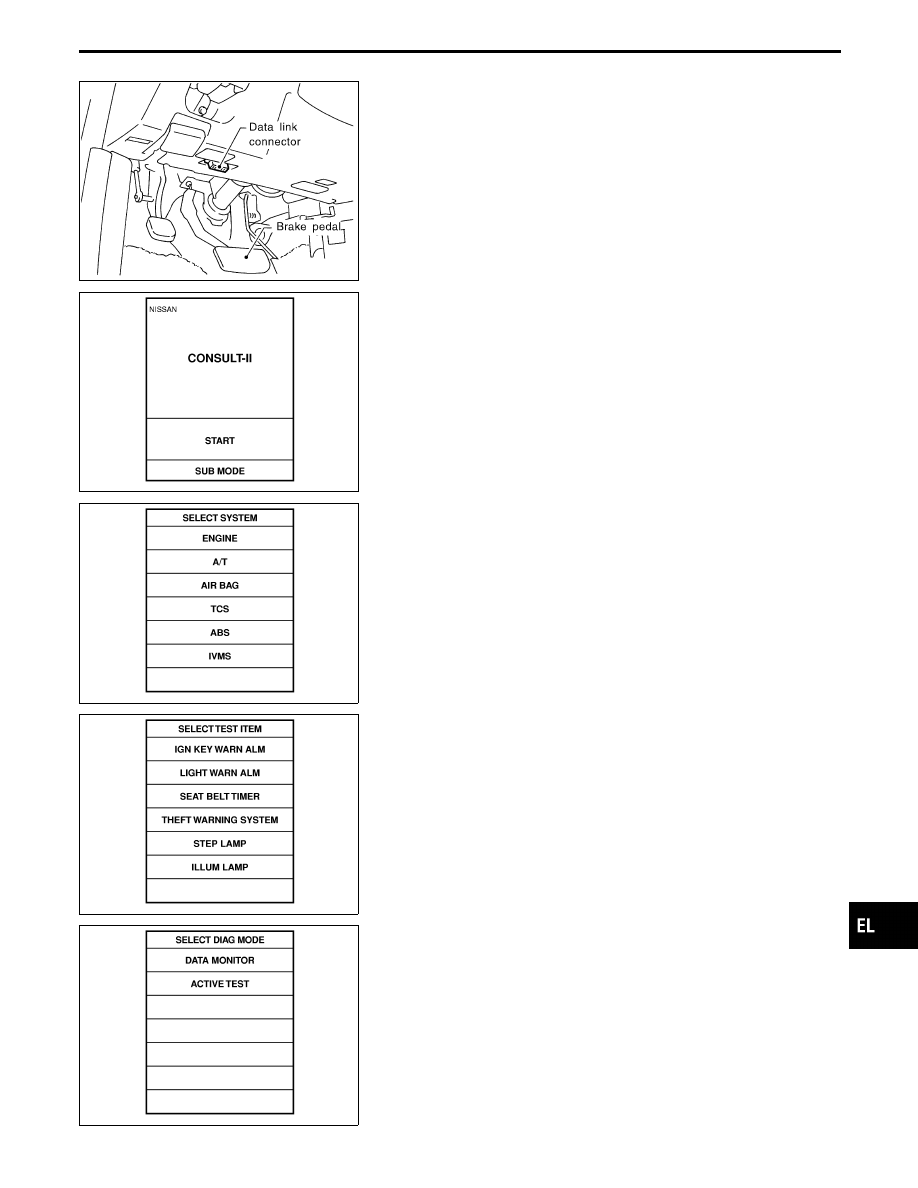

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL487W

6.

Touch “ILLUM LAMP”.

SEL480W

I

DATA MONITOR and ACTIVE TEST are available for the rear
power window switch illumination.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

REAR POWER WINDOW SWITCH ILLUMINATION — IVMS

EL-413

Trouble Diagnoses

WORK FLOW

CHECK IN

LISTEN TO CUSTOMER COMPLAINT

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)
Do self-diagnostic results exist?

Yes

No

F

E

Repair/Replace according to the
self-diagnostic results. (EL-293)

Check lighting switch input sig-
nal using CONSULT-II in “Data
Monitor” mode or On board
diagnosis Mode II (switch moni-
tor). (Refer to On board
Diagnosis, EL-299.)

OK

E

NG

REPAIR/
REPLACE

NG

IVMS COMMUNICATION DIAG-
NOSIS (EL-291 or EL-297)

OK

Check power window switch illu-
mination bulb using CONSULT-II
in “Active Test” mode.

H

OK

E

NG

F

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

REAR POWER WINDOW SWITCH ILLUMINATION — IVMS

H

H

H

H

H

H

H

H

EL-414
