SEF046TA

CONSULT-II

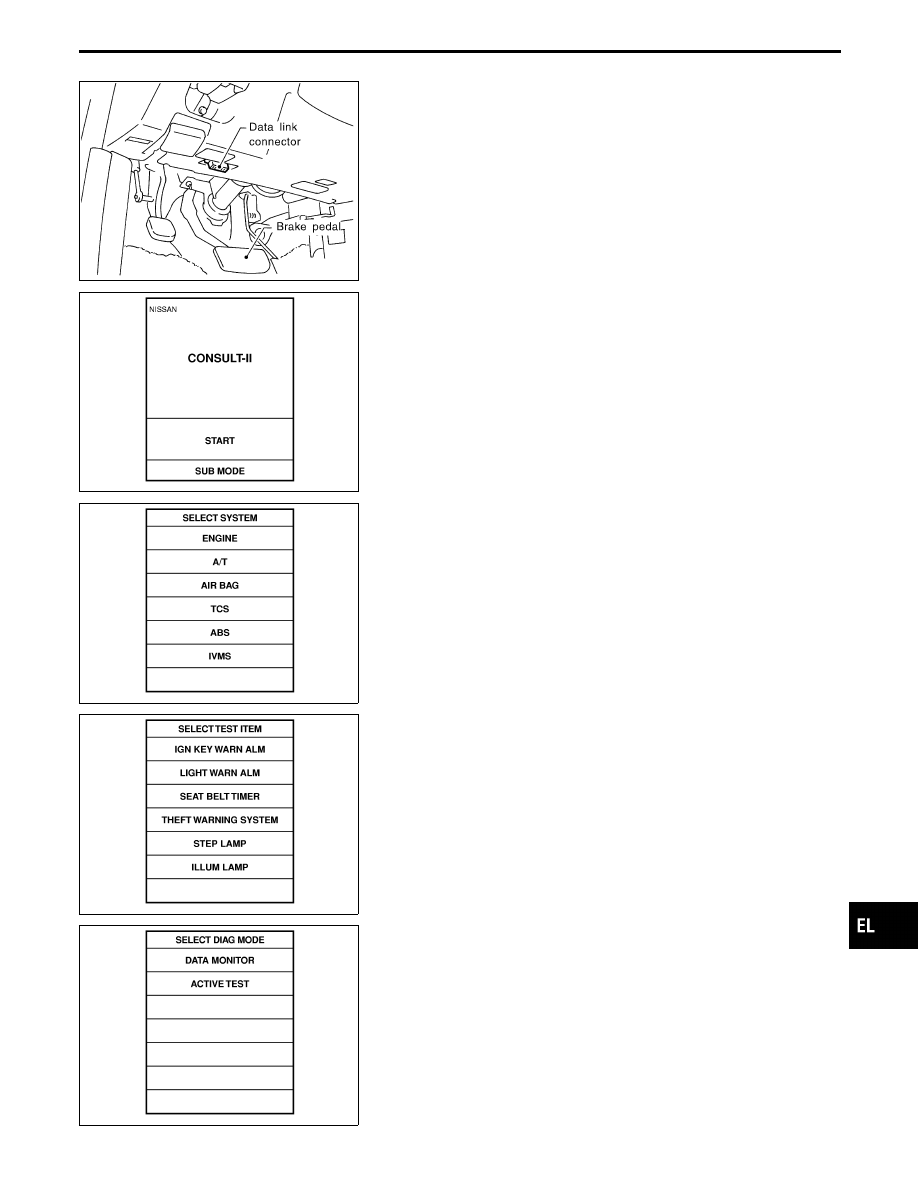

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL487W

6.

Touch “STEP LAMP”.

SEL480W

I

DATA MONITOR and ACTIVE TEST are available for the step
lamp.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

STEP LAMP — IVMS

EL-407

Trouble Diagnoses

WORK FLOW

CHECK IN

LISTEN TO CUSTOMER COMPLAINT

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)
Do self-diagnostic results exist?

Yes

No

SYMPTOM
BASIS

E

Repair/Replace according to
the self-diagnostic results.
(EL-293)

Perform diagnostic procedure on
next page.

F

NG

IVMS COMMUNICATION
DIAGNOSIS (EL-291 or
EL-297)

OK

H

REPAIR/REPLACE

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the
system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

STEP LAMP — IVMS

H

H

H

H

H

H

H

H

EL-408

SEL527W

DIAGNOSTIC PROCEDURE

SYMPTOM: Step lamp does not illuminate/does not go off

when door is opened/closed.

SEL673UD

CHECK DOOR SWITCH INPUT SIGNAL.

CONSULT-II

See “DOOR SW” in DATA MONITOR
mode.
When door is open:

DOOR SW

ON

When door is closed:

DOOR SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check all doors switches in Switch moni-
tor (Mode II) mode.
(Refer to On board Diagnosis, EL-299.)

Refer to wiring diagram in EL-403.

OK

E

NG

Check the following.

I

Door switch

I

Door switch ground con-
dition (Front door) or
door switch ground cir-
cuit (Rear door)

I

Harness for open or
short between door
switch and BCM

Check step lamp bulb.

OK

E

NG

Replace bulb.

CHECK POWER SUPPLY CIRCUIT.
1. Disconnect step lamp connector.
2. Check voltage between step lamp ter-

minal

q

1

and ground.

Battery voltage should exist.

Refer to wiring diagram in EL-405 or 406.

OK

E

NG

Check the following.

I

10A fuse [No.

27

,

located in the fuse block
(J/B)]

I

Harness for open or
short between fuse and
step lamp

Check harness for open or short between
step lamp and LCU.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

STEP LAMP — IVMS

Trouble Diagnoses (Cont’d)

H

H

H

EL-409

System Description

REAR POWER WINDOW SWITCH ILLUMINATION

Power is supplied at all times

I

to tail lamp relay terminals

q

1

and

q

6

I

through 15A fuse [No.

63

, located in the fuse, fusible link and relay box].

Ground is supplied

I

to the lighting switch terminal

q

5

I

through body grounds

E22

and

E36

.

When the lighting switch is turned to 1ST or 2ND position, ground is supplied

I

to tail lamp relay terminal

q

2

I

from the lighting switch terminal

q

11

.

Tail lamp relay is then energized, and power is supplied

I

from tail lamp relay terminal

q

7

I

through 7.5A fuse [No.

22

, located in the fuse block (J/B)].

I

to BCM terminal

q

3

.

BCM is connected to LCU03 and LCU04 as DATA LINE A-1 or A-2.
Rear power window switch illuminations are combined with LCUs.
When lighting switch is turned to 1ST or 2ND position, BCM sends a signal to turn on rear power window switch
illuminations.

REAR POWER WINDOW SWITCH ILLUMINATION — IVMS
