SEL532W

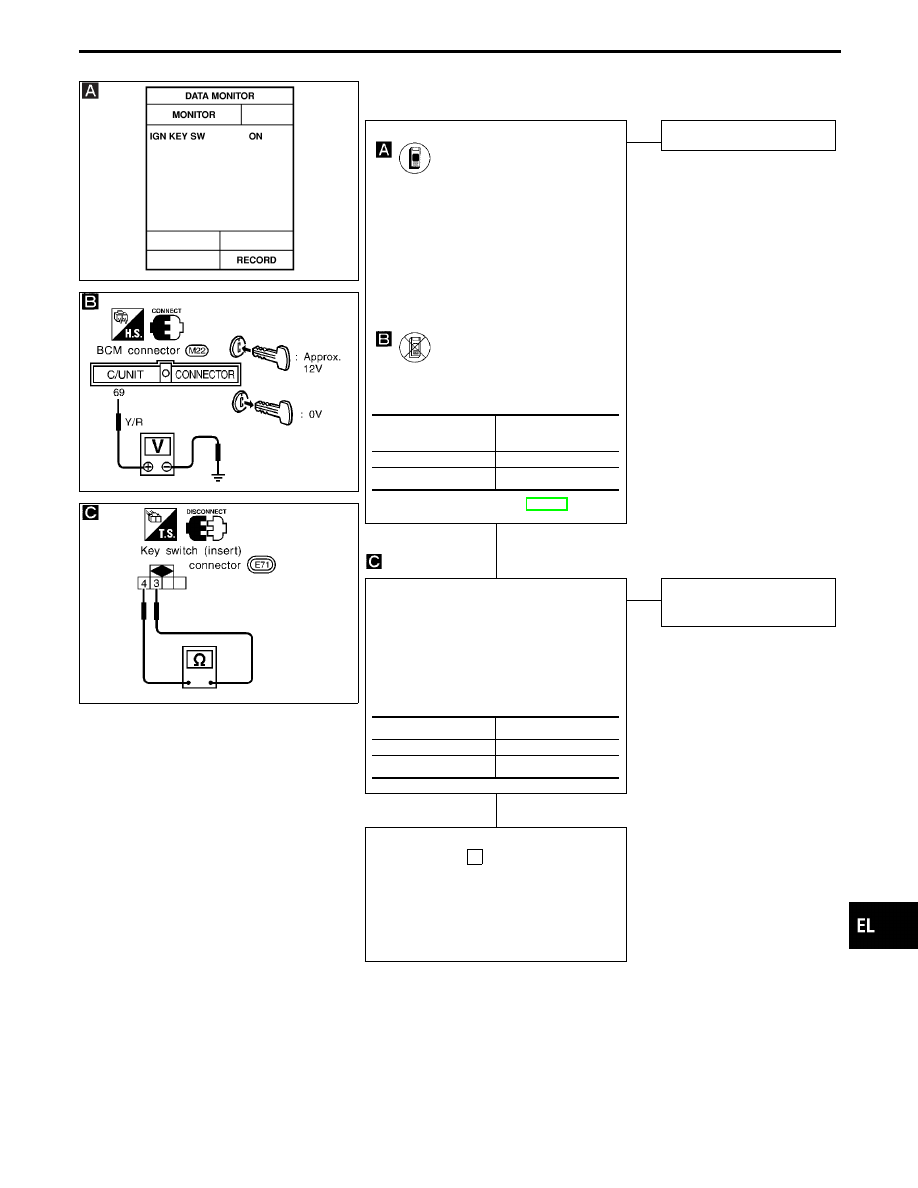

KEY SWITCH (INSERT) CHECK

SEL916V

SEL907U

CHECK KEY SWITCH INPUT SIGNAL.

CONSULT-II

See “IGN KEY SW” in DATA MONITOR
mode.
When key is inserted in ignition key cylin-
der:

IGN KEY SW

ON

When key is removed from ignition key
cylinder:

IGN KEY SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

TESTER

Check voltage between BCM terminals

q

69

and ground.

Refer to wiring diagram in EL-383.

NG

E

OK

Key switch is OK.

CHECK KEY SWITCH.
1. Disconnect key switch connector.
2. Check continuity between key switch

(insert) terminals

q

3

and

q

4

when key

is inserted in ignition key cylinder and
key is removed from ignition key cylin-
der.

OK

E

NG

Replace key switch
(insert).

Check the following.

I

10A fuse [No.

28

, located in fuse block

(J/B)]

I

Harness for open or short between key
switch and fuse

I

Harness for open or short between BCM
and key switch

Condition of key

switch

Voltage V

Key is inserted

Approx. 12

Key is removed

0

Condition

Continuity

Key is inserted

Yes

Key is removed

No

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

INTERIOR ILLUMINATION CONTROL — IVMS

Trouble Diagnoses (Cont’d)

H

H

EL-395

SEL533W

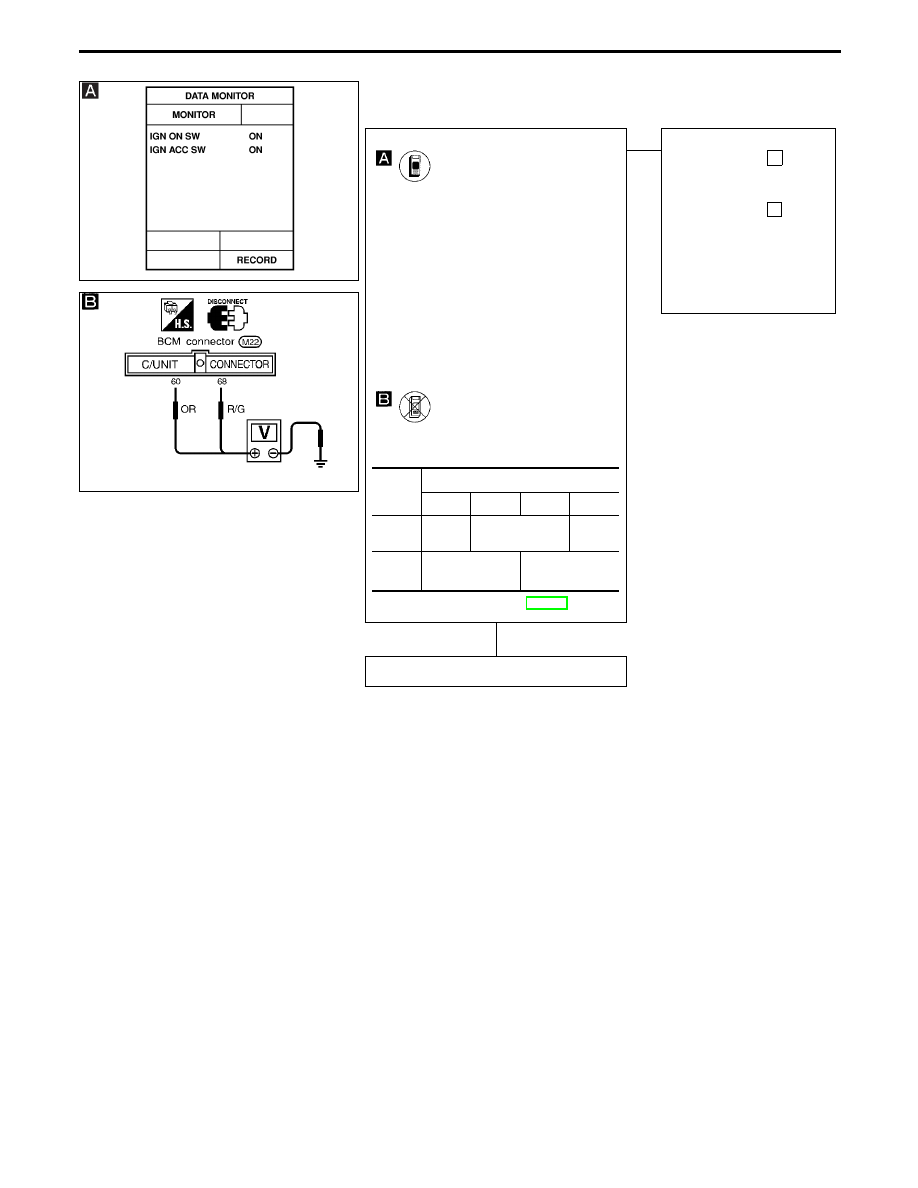

IGNITION KEY SWITCH (ACC AND IGN) INPUT SIGNAL
CHECK

SEL642UA

CHECK ACC AND IGN INPUT SIGNAL.

CONSULT-II

See “IGN ON SW” and “IGN ACC SW” in
DATA MONITOR mode.
When ignition switch is ON:

IGN ON SW

ON

IGN ACC SW

ON

When ignition switch is ACC:

IGN ON SW

OFF

IGN ACC SW

ON

When ignition switch is OFF:

IGN ON SW

OFF

IGN ACC SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

TESTER

Check voltage between BCM terminal

q

60

or

q

68

and ground.

Refer to wiring diagram in EL-383.

OK

E

NG

Check the following.

I

7.5A fuse [No.

23

,

located in the fuse block
(J/B)]

I

7.5A fuse [No.

32

,

located in the fuse block
(J/B)]

I

Harness for open or
short between fuse and
BCM

ACC and IGN input signal is OK.

Termi-

nals

Ignition switch position

OFF

ACC

ON

START

q

60

-

Ground

Approx.

0V

Battery voltage

Approx.

0V

q

68

-

Ground

Approx. 0V

Battery voltage

INTERIOR ILLUMINATION CONTROL — IVMS

Trouble Diagnoses (Cont’d)

H

EL-396

SEL643UA

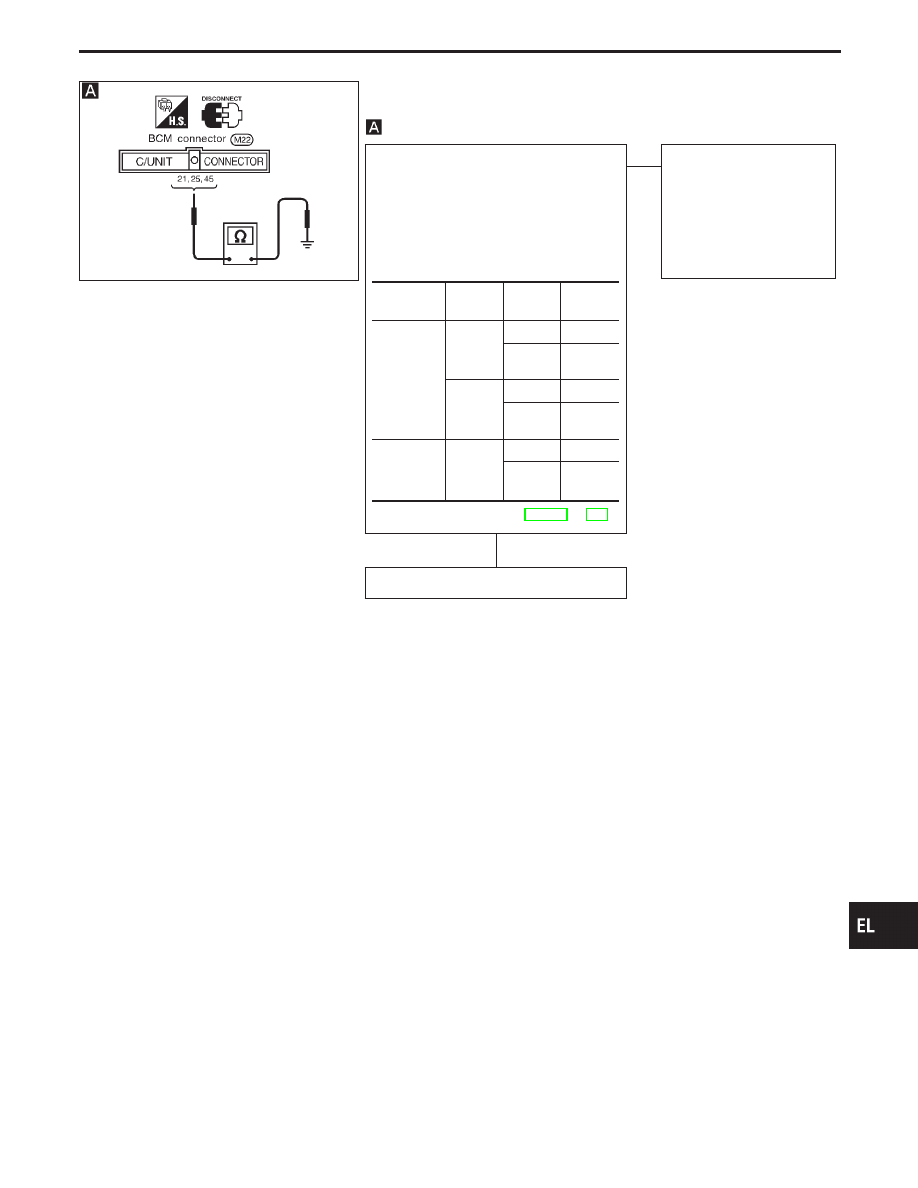

INTERIOR LAMP AND PERSONAL LAMP SWITCH
CHECK

CHECK LAMP SWITCHES INPUT SIG-
NAL.
1. Disconnect BCM connector.
2. Check continuity between BCM termi-

nals and ground.

Note: To perform this procedure, turn both
map lamp switches to OFF.

Refer to wiring diagram in EL-384 or 386.

OK

E

NG

Check the following.

I

Lamp switch

I

Lamp switch ground cir-
cuit

I

Harness for open or
short between BCM and
lamp switch

Lamp switches are OK.

Switch

Terminals Condition

Continu-

ity

Interior lamp

q

21

-

Ground

ON

Yes

AUTO/

OFF

No

q

25

-

Ground

OFF

Yes

AUTO/

ON

No

Rear per-

sonal lamp

LH/RH

q

45

-

Ground

FULL

Yes

HALF/

AUTO

No

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

INTERIOR ILLUMINATION CONTROL — IVMS

Trouble Diagnoses (Cont’d)

H

EL-397

SEL534W

SEL644UA

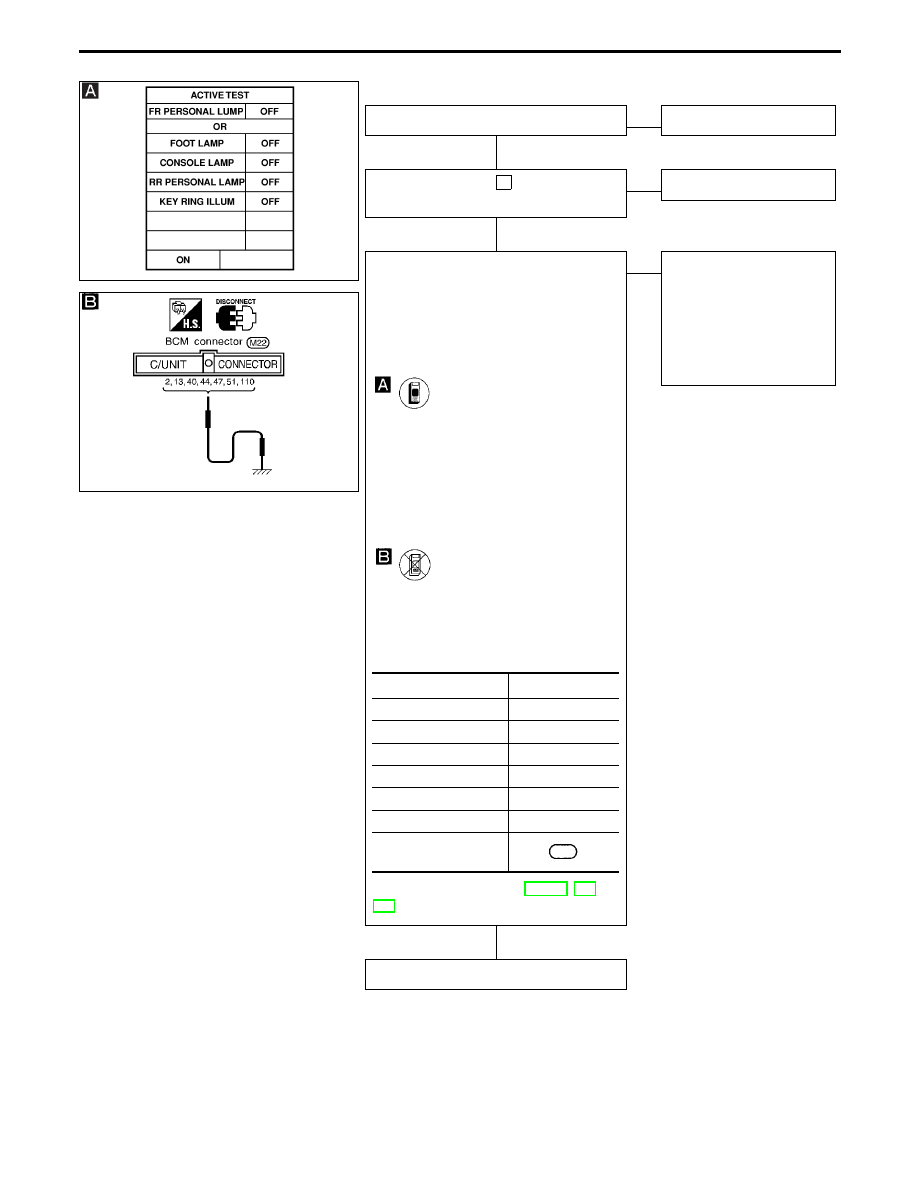

ILLUMINATION LAMP CHECK

Check illumination lamp bulb.

OK

E

NG

Replace bulb.

Check 10A fuse [No.

27

located in the

fuse block (J/B)].

OK

E

NG

Replace fuse.

CHECK ILLUMINATION LAMP OPERA-
TION.
1. Turn each lamp switch to the following

conditions.
Map lamp LH/RH switch: OFF
Interior lamp switch: AUTO
Rear personal lamp LH/RH switch: OFF

CONSULT-II

See “FR PERSONAL LAMP (Front map
lamp)”, “FOOT LAMP (Footwell lamp)”,
“CONSOLE LAMP”, “RR PERSONAL
LAMP” or “KEY RING ILLUM” in ACTIVE
TEST mode.
Perform operation shown on display.
Illumination lamp should illuminate.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

2. Disconnect BCM connector.
3. Apply ground to each terminal of BCM

connector.
Does illumination lamp turn on?

Refer to wiring diagram in EL-384, 385 or
386.

OK

E

NG

Check the following.

I

Harness for open or
short between fuse and
illumination lamp

I

Harness for open or
short between illumina-
tion lamp and BCM

Illumination lamps and circuit is OK.

Illumination lamp

Terminals

Console lamp

q

2

Footwell lamp

q

13

Front map lamp LH

q

40

Front map lamp RH

q

44

Rear personal lamp RH

q

47

Rear personal lamp LH

q

51

Ignition key hole illumi-
nation

110

INTERIOR ILLUMINATION CONTROL — IVMS

Trouble Diagnoses (Cont’d)

H

H

H

EL-398
