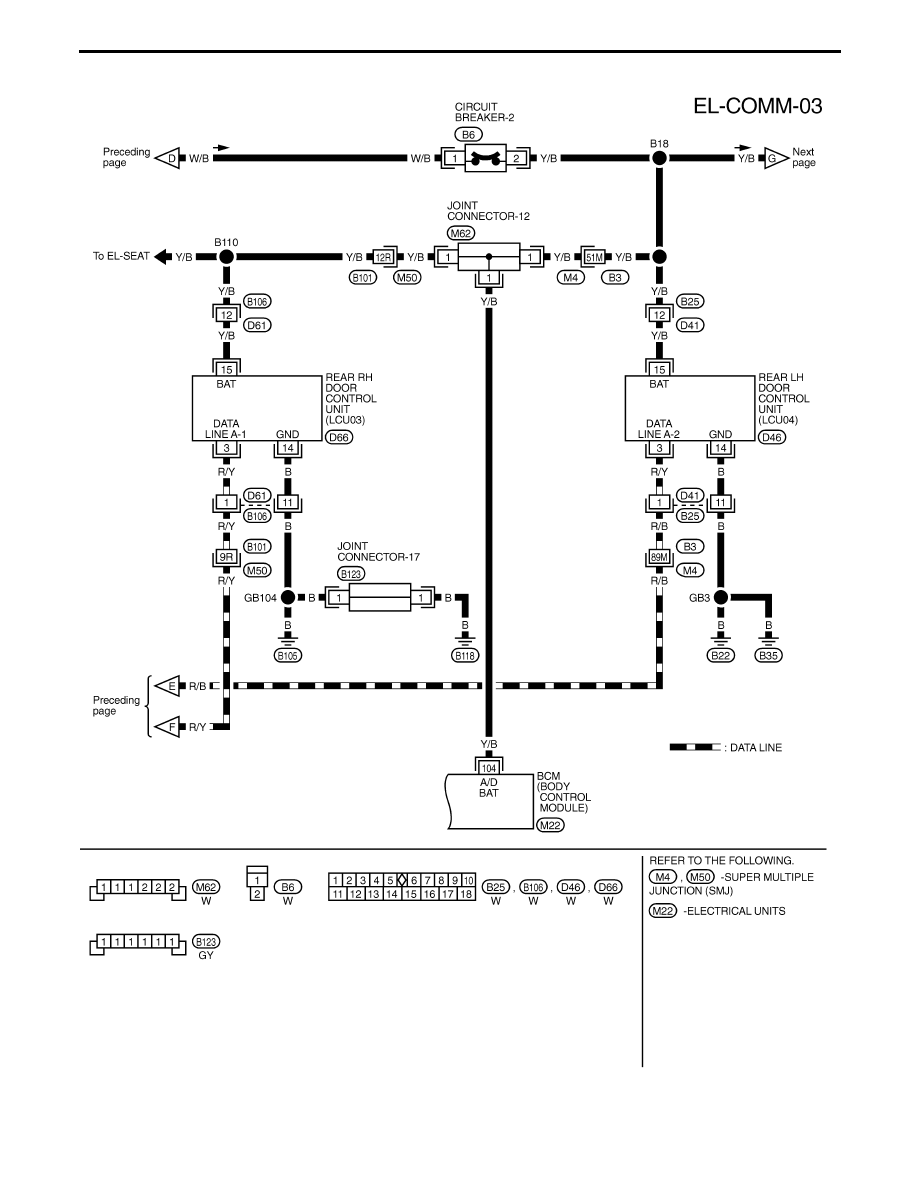

Wiring Diagram — COMM — (Cont’d)

EL-303

TEL134M

IVMS (LAN)

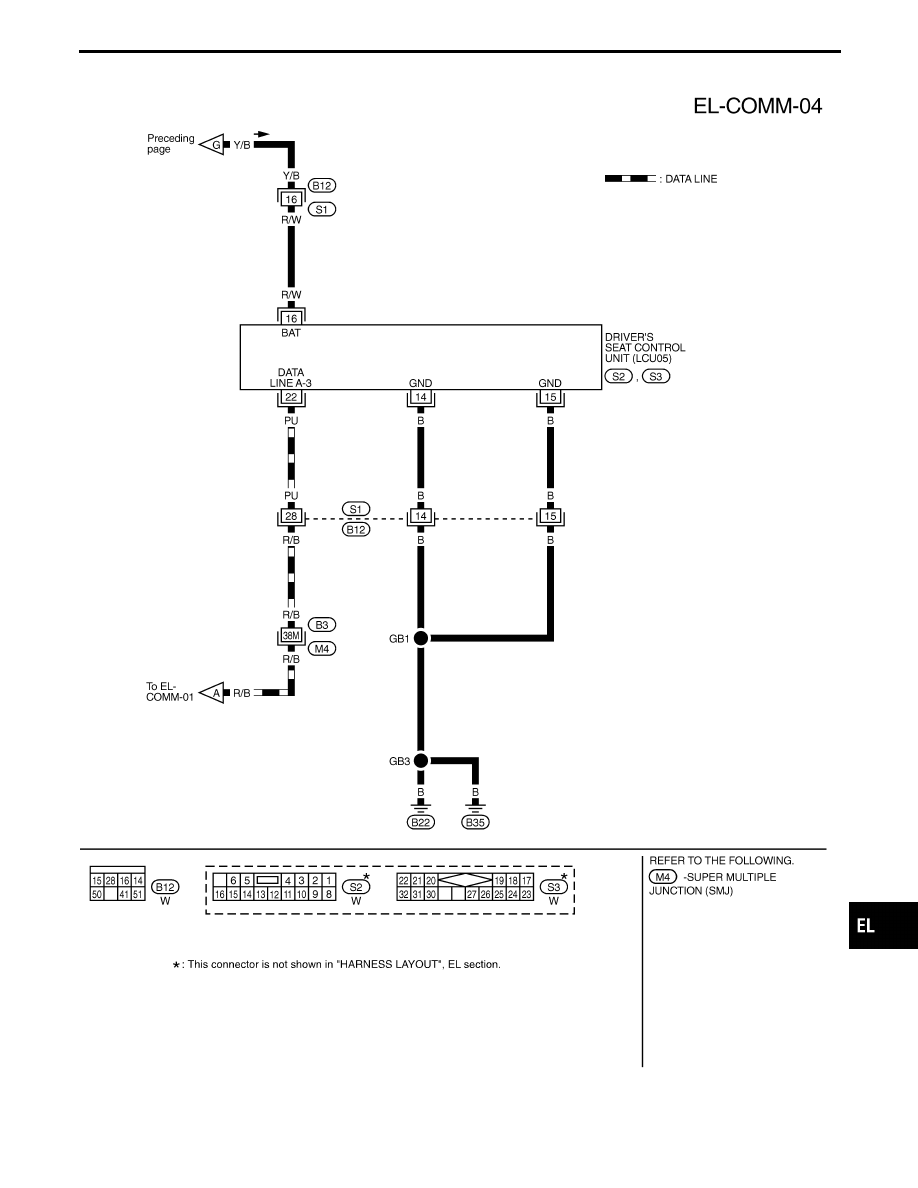

Wiring Diagram — COMM — (Cont’d)

EL-304

TEL135M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

IVMS (LAN)

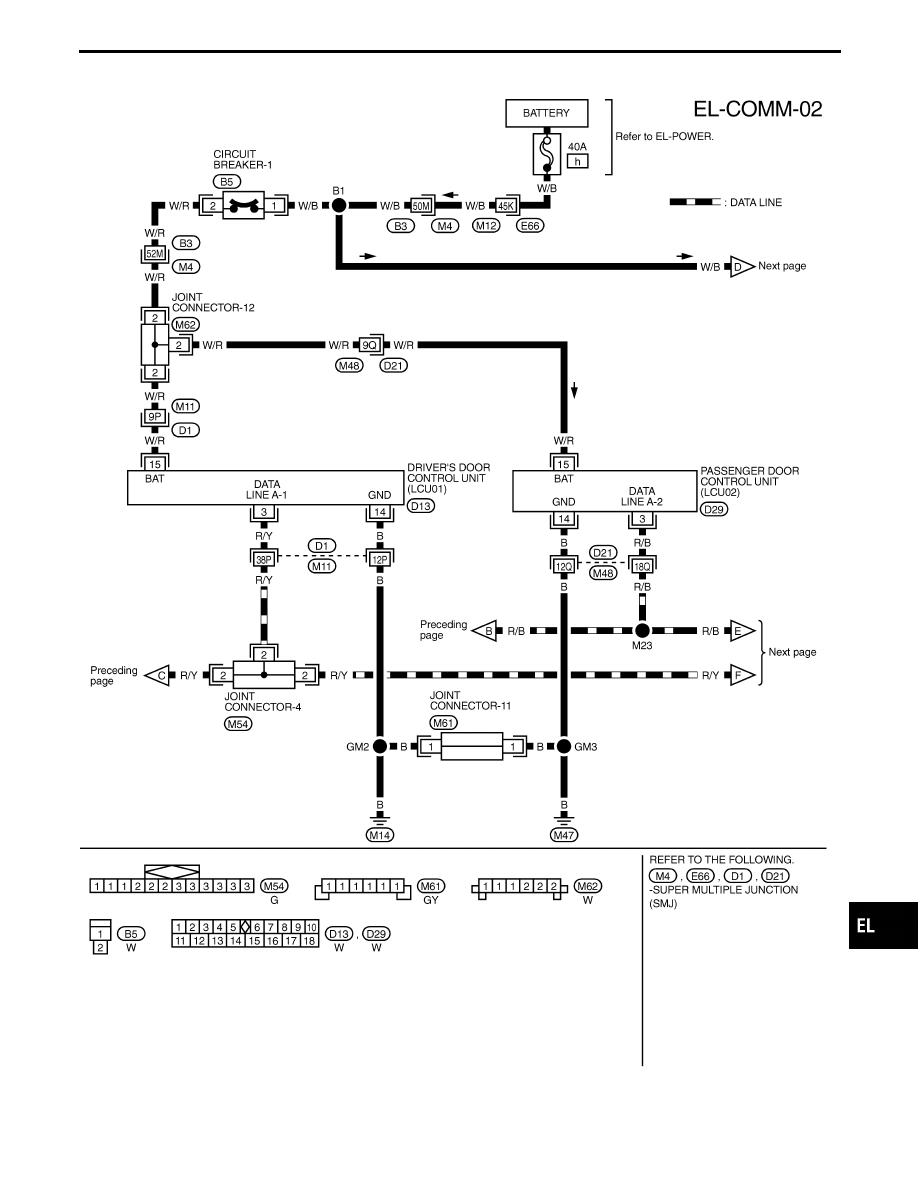

Wiring Diagram — COMM — (Cont’d)

EL-305

Trouble Diagnoses

WORK FLOW

CHECK IN

LISTEN TO CUSTOMER COMPLAINT

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)

Do self-diagnostic results exist?

Yes

No

SYMPTOM
BASIS

E

Repair/Replace according to
the self-diagnostic results.
(EL-293)

Select inspection on the basis of
each system and symptom.

F

NG

IVMS COMMUNICATION
DIAGNOSIS (EL-291 or
EL-297)

OK

H

REPAIR/REPLACE

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the
system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

IVMS (LAN)

H

H

H

H

H

H

H

H

H

EL-306
