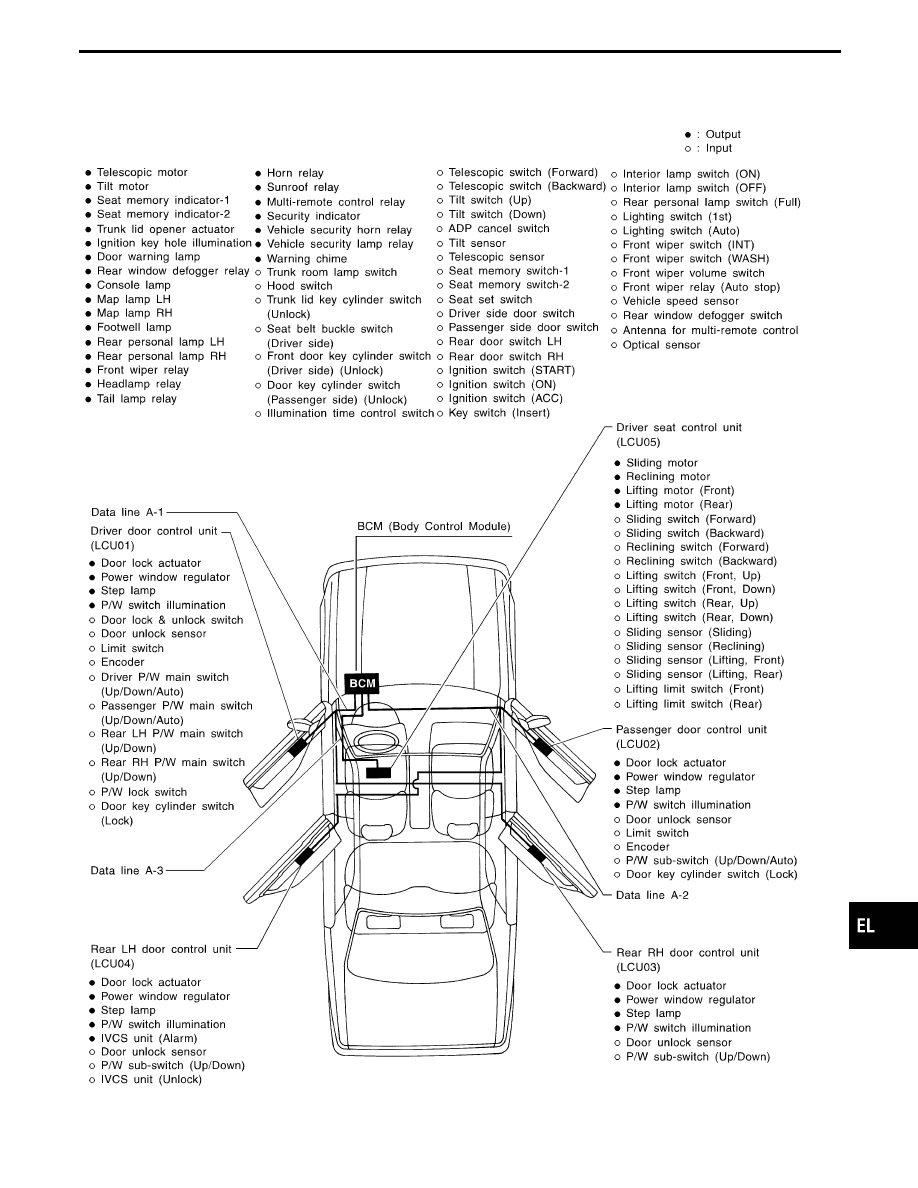

System Diagram

SEL865WA

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

IVMS (LAN)

EL-287

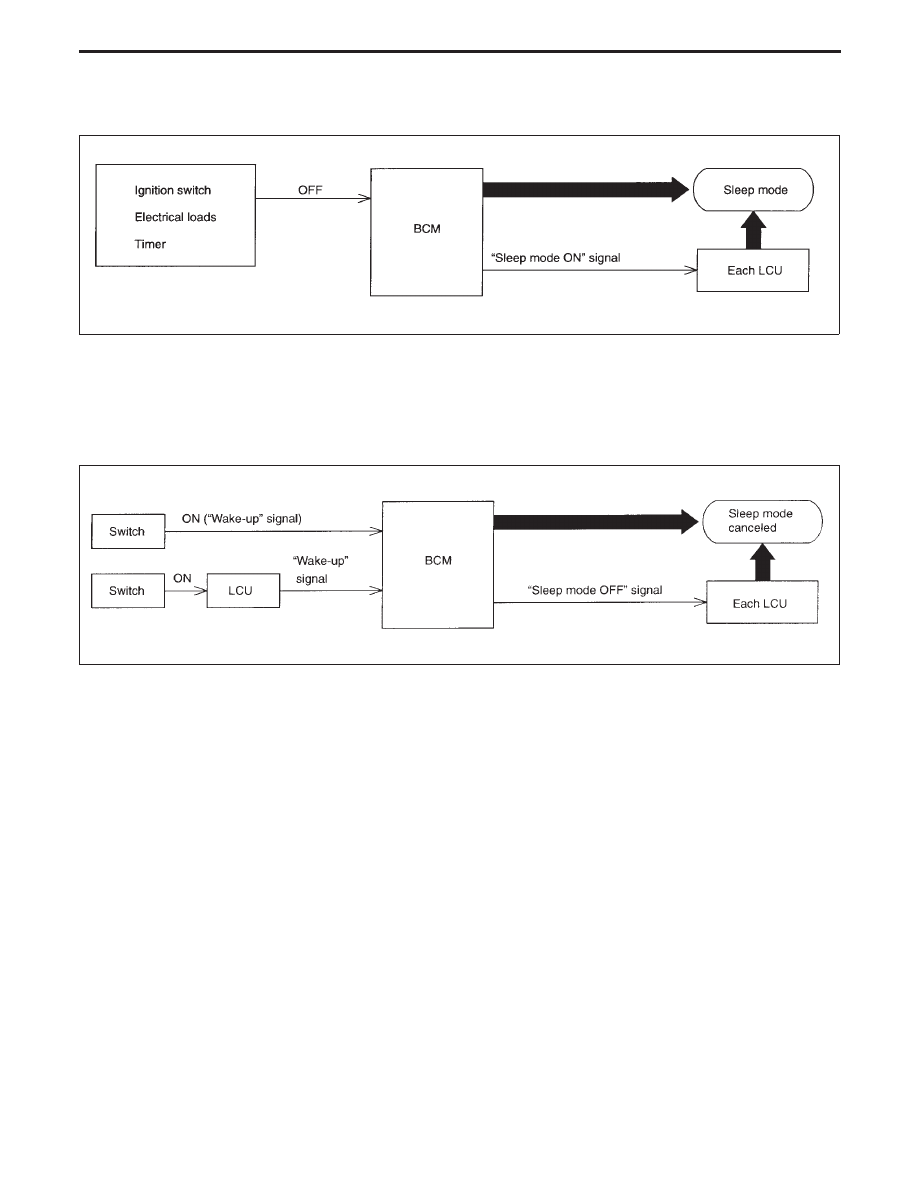

Sleep/Wake-up Control

SLEEP CONTROL

SEL465TA

“Sleep” control prevents unnecessary power consumption. After the following conditions are met, the BCM
suspends the communication between itself and all LCU’s. The whole IVMS is set in the “sleep” mode.

I

Ignition switch “OFF”

I

All electrical loads (in the IVMS) “OFF”

I

Timer “OFF”

WAKE-UP CONTROL

SEL466T

As shown above, when the BCM detects a “wake-up” signal, it wakes up the whole system and starts com-
municating again. The “sleep” mode of all LCUs is now canceled, and the BCM returns to the normal control
mode. When any one of the following switches are turned ON, the “sleep” mode is canceled:

I

Ignition key switch (Insert)*

I

Ignition switch “ACC” or “ON”

I

Lighting switch (1st)

I

Interior lamp switch

I

Rear personal lamp switch

I

Door switches (all doors)

I

Multi-remote controller

I

Trunk room lamp switch

I

Hood switch

I

Driver’s side door key cylinder switch (Unlock)

I

Passenger

side

door

key

cylinder

switch

(Unlock)

I

Trunk lid key cylinder switch (Unlock)

I

Steering tilt switch

I

Steering telescopic switch

I

All switches combined or connected with LCU

* Also, when key is pulled out of ignition (ignition key switch is turned from ON to OFF), the “sleep” mode is

canceled.

Fail-safe System

Fail-safe system operates when the signal from LCU is judged to be malfunctioning by BCM. If LCU sends no
signal or an abnormal signal to BCM a certain number of times in succession, the IVMS is set in a fail-safe
condition. In the fail-safe condition, the electrical loads controlled by the switch on the questionable LCU will
be operated at fail-safe side.

IVMS (LAN)

EL-288

CONSULT-II

DIAGNOSTIC ITEMS APPLICATION

Test item

Diagnosed system

MODE

IVMS

COMM

DIAGNO-

SIS

WAKE-UP

DIAGNO-

SIS

SELF-DI-

AGNOSTIC

RESULTS

DATA

MONITOR

ACTIVE

TEST

WORK

SUPPORT

IVMS-COMM CHECK

IVMS communication
and wake-up function

X

X

POWER WINDOW

Power window

X

X

DOOR LOCK

Power door lock

X

X

X

AUTO DRIVE POSI-
TIONER

Automatic drive posi-
tioner

X

X

X

WIPER

Wiper and washer

X

X

X

REAR DEFOGGER

Rear window defogger

X

X

IGN KEY WARN ALM

Warning chime

X

X

LIGHT WARN ALM

Warning chime

X

X

SEAT BELT TIMER

Warning chime

X

X

THEFT WARNING
SYSTEM

Vehicle security system

X

X

STEP LAMP

Step lamps

X

X

ILLUM LAMP

Illumination

X

X

MULTI-REMOTE CONT
SYS

Multi-remote control

X

X

X

INTERIOR ILLUMINA-
TION

Interior illumination con-
trol system

X

X

SUNROOF RELAY

Sunroof

X

X

DOOR OPEN WARN-
ING

Warning lamps

X

X

AUTO LIGHT SYSTEM

Headlamp

X

X

X: Applicable
For diagnostic item in each control system, read the CONSULT-II Operation Manual.

DIAGNOSTIC ITEMS DESCRIPTION

MODE

Description

IVMS COMM DIAGNOSIS

Diagnosis of continuity in the communication line(s), and of the function of the communi-
cation interface between the body control module and the local control units, accom-
plished by transmitting a signal from the body control module to the local control units.

WAKE-UP DIAGNOSIS

Diagnosis of the “wake-up” function of local control units by having a technician input the
switch data into the local control unit that is in the temporary “sleep” condition.

SELF-DIAGNOSTIC RESULTS

—

DATA MONITOR

Displays data relative to the body control module (BCM) input signals and various control
related data for each system.

ACTIVE TEST

Turns on/off actuators, relay and lamps according to the commands transmitted by the
CONSULT-II unit.

WORK SUPPORT for WIPER

Wiper intermittent speed control by vehicle speed can be canceled or resumed.

WORK SUPPORT for MULT-REMOTE
CONT SYS

ID code of multi-remote controller can be registered and erased.

NOTE: When CONSULT-II diagnosis is operating, some systems under IVMS control do not operate.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

IVMS (LAN)

EL-289

SEF046TA

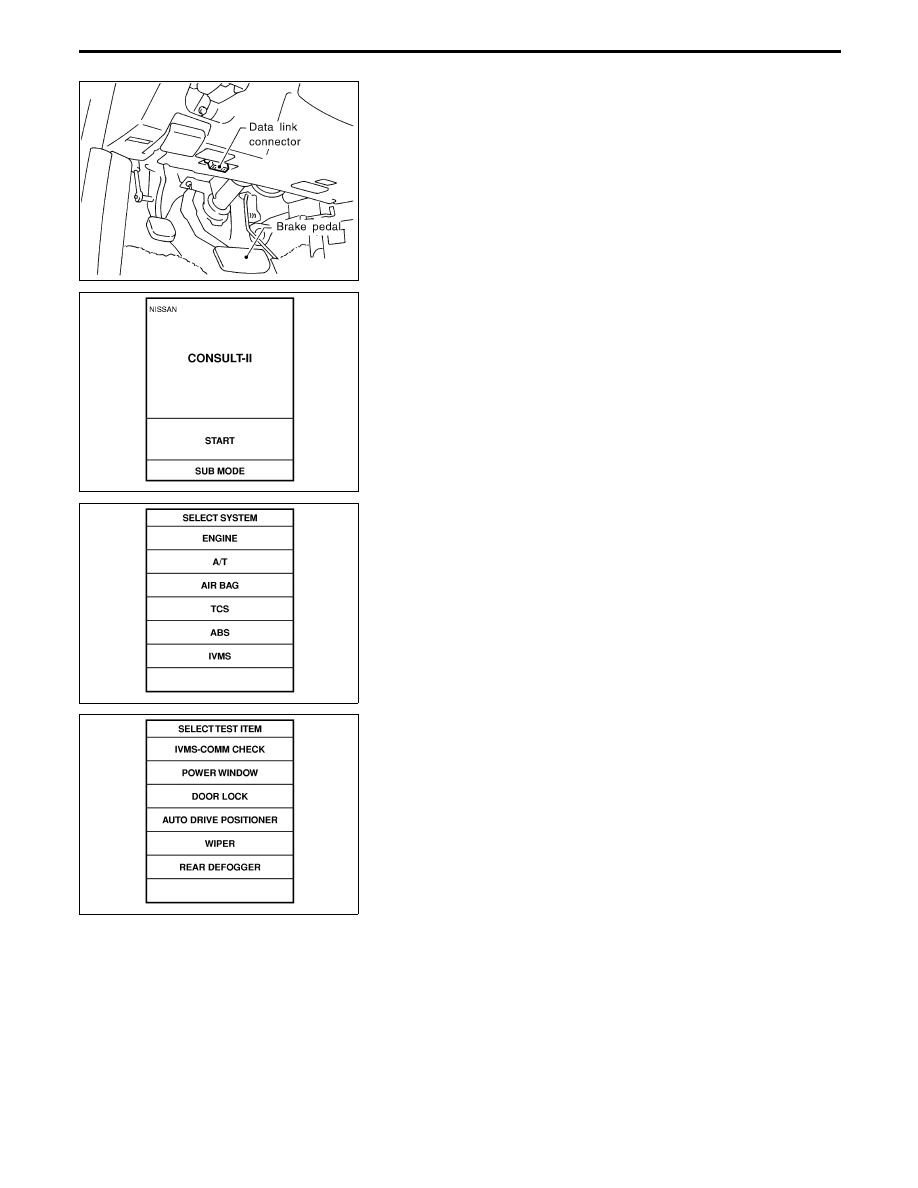

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL472W

6.

Perform each diagnostic item according to the item application
chart as follows:

For further information, read the CONSULT-II Operation
Manual.

IVMS (LAN)

CONSULT-II (Cont’d)
