Trouble Diagnoses

SYMPTOM CHART

PROCEDURE

—

Diagnostic procedure

REFERENCE PAGE

EL-271

EL-274

EL-276

EL-277

EL-278

EL-279

EL-280

EL-281

EL-282

SYMPTOM

Self-diagnosis

in

CONSUL

T

-II

Fail-safe

system

check

DIAGNOSTIC

PROCEDURE

1

(POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK)

DIAGNOSTIC

PROCEDURE

2

(ASCD

HOLD

UNIT

CHECK)

DIAGNOSTIC

PROCEDURE

3

(ASCD

BRAKE/ST

OP

LAMP

SWITCH

CHECK)

DIAGNOSTIC

PROCEDURE

4

(ASCD

STEERING

SWITCH

CHECK)

DIAGNOSTIC

PROCEDURE

5

(VEHICLE

SPEED

SIGNAL

CHECK)

DIAGNOSTIC

PROCEDURE

6

(ASCD

PUMP

CIRCUIT

CHECK)

DIAGNOSTIC

PROCEDURE

7

(ASCD

ACTUA

T

OR/PUMP

CHECK)

ASCD cannot be set. (“SET” indica-
tor lamp does not blink.)

X

X

X

X

X

ASCD cannot be set. (“SET” indica-
tor lamp blinks.

★

1)

X

X

X

X

X

X

Vehicle speed does not decrease
after SET/COAST switch has been
pressed.

X

X

X

Vehicle speed does not return to the
set speed after RESUME/ACCEL
switch has been pressed.

★

2

X

X

X

Vehicle speed does not increase
after RESUME/ACCEL switch has
been pressed.

X

X

X

System is not released after CAN-
CEL switch (steering) has been
pressed.

X

X

X

Large difference between set speed
and actual vehicle speed.

X

X

X

X

Deceleration is greatest immediately
after ASCD has been set.

X

X

X

X

★

1: It indicates that system is in fail-safe. After completing diagnostic procedures, perform “Fail-safe System Check” (EL-274)

to verify repairs.

★

2: If vehicle speed is greater than 48 km/h (30 MPH) after system has been released, pressing RESUME/ACCEL switch returns

vehicle speed to the set speed previously achieved. However, doing so when the ASCD main switch is turned to “OFF”,
vehicle speed will not return to the set speed since the memory is canceled.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

EL-275

SEL289UI

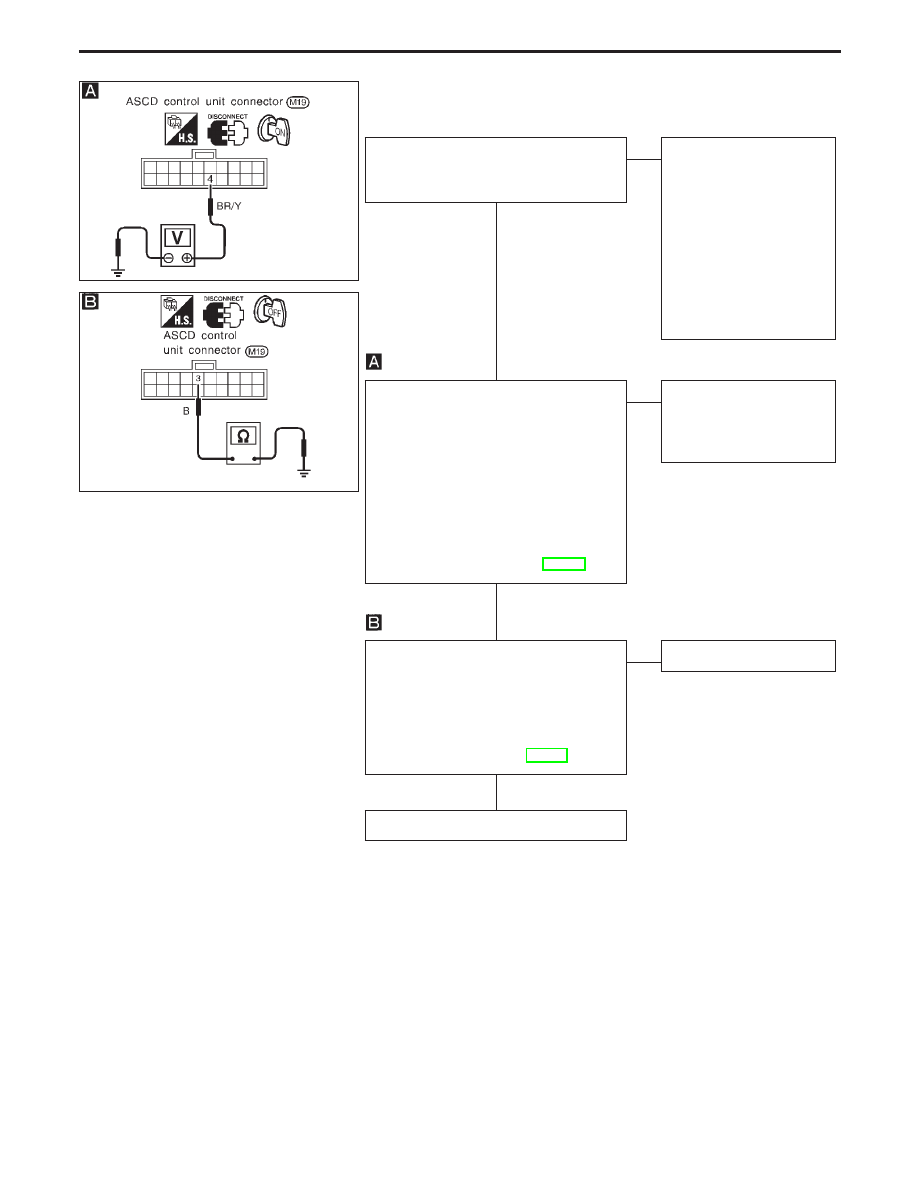

DIAGNOSTIC PROCEDURE 1

(POWER SUPPLY AND GROUND CIRCUIT CHECK)

SEL764UA

1. Turn ignition switch ON.
2. Turn ASCD main switch “ON”.

Does “CRUISE” indicator illuminate?

Yes

E

No

Check the following.

I

ASCD hold unit. Go to
DIAGNOSTIC PROCE-
DURE 2 (ASCD HOLD
UNIT CHECK).

I

Harness for open or
short between ASCD
hold unit and combina-
tion meter

I

“CRUISE” indicator
ground circuit

CHECK POWER SUPPLY CIRCUIT FOR
ASCD CONTROL UNIT.
1. Disconnect ASCD control unit connec-

tor.

2. Turn ignition switch ON.
3. Turn ASCD main switch “ON”.
4. Check voltage between control unit

connector terminal

q

4

and ground.

Does battery voltage exist?

Refer to wiring diagram in EL-266.

Yes

E

No

Check harness for open or
short between ASCD con-
trol unit and ASCD hold
unit.

CHECK GROUND CIRCUIT FOR ASCD
CONTROL UNIT.
Check continuity between ASCD control
unit harness terminal

q

3

and ground.

Does continuity exist?

Refer to wiring diagram in EL-269.

Yes

E

No

Repair harness.

Power supply and ground circuit is OK.

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

H

H

H

EL-276

SEL361VB

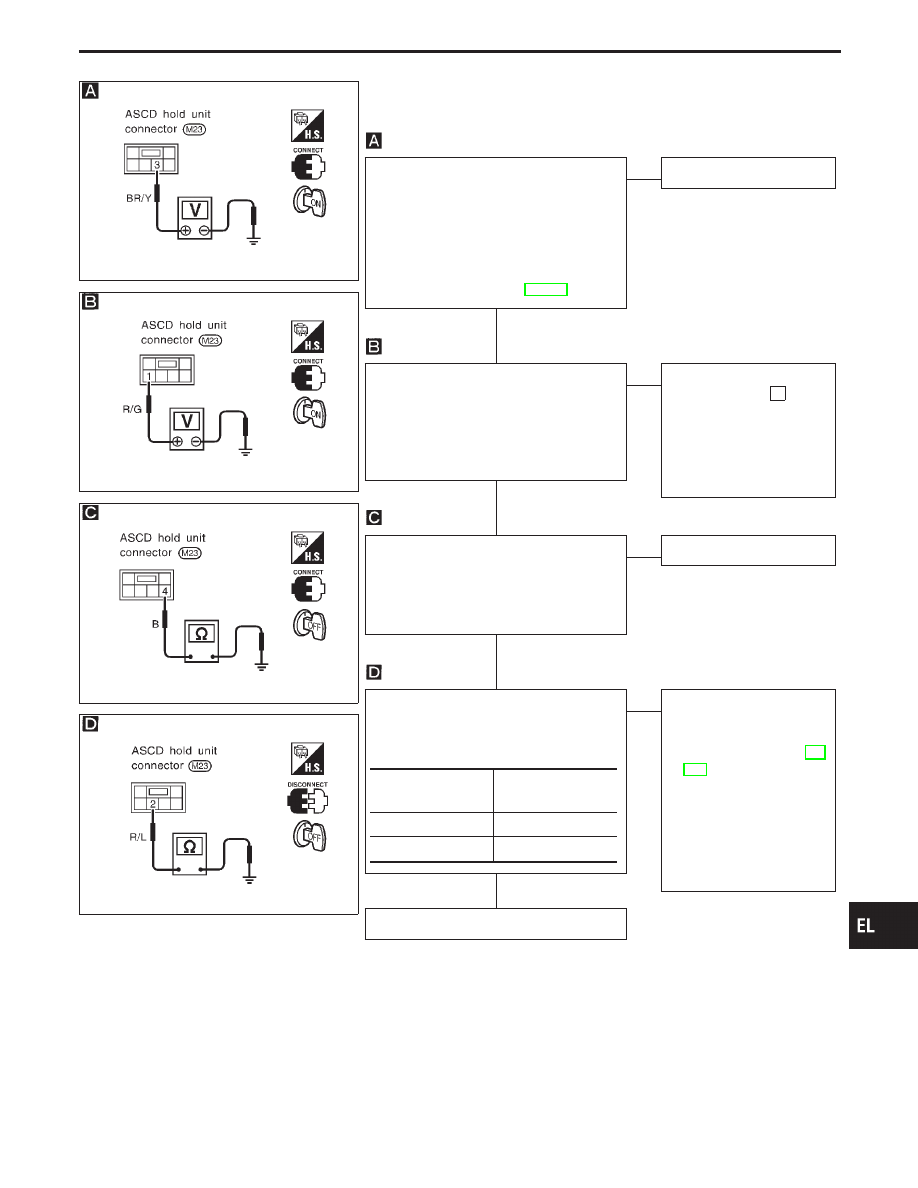

DIAGNOSTIC PROCEDURE 2

(ASCD HOLD UNIT CHECK)

SEL362VB

SEL363VB

SEL364VB

CHECK HOLD UNIT OUTPUT.
1. Turn ignition switch ON.
2. Depress ASCD main switch.
3. Check voltage between hold unit termi-

nal

q

3

and ground.

Does battery voltage exist?

Refer to wiring diagram in EL-266.

No

E

Yes

ASCD hold unit is OK.

CHECK POWER SUPPLY CIRCUIT FOR
HOLD UNIT.
1. Turn ignition switch ON.
2. Check voltage between hold unit termi-

nal

q

1

and ground.

Does battery voltage exist?

Yes

E

No

Check the following.

I

7.5A fuse [No.

32

,

located in the fuse block
(J/B)]

I

Harness for open or
short between fuse and
hold unit

CHECK GROUND CIRCUIT FOR HOLD
UNIT.
Check continuity between hold unit termi-
nal

q

4

and ground.

Does continuity exist?

Yes

E

No

Repair harness.

CHECK MAIN SWITCH INPUT.
1. Disconnect hold unit connector.
2. Check continuity between hold unit

connector terminal

q

2

and ground.

OK

E

NG

Check the following.

I

ASCD steering switch
Refer to “Electrical Com-
ponents Inspection” (EL-
283).

I

Harness for open or
short between ASCD
hold unit and ASCD
steering switch

I

ASCD steering switch
ground circuit

Replace ASCD hold unit.

Condition of main

switch

Continuity

Pressed

Yes

Released

No

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

H

H

H

H

EL-277

SEL513W

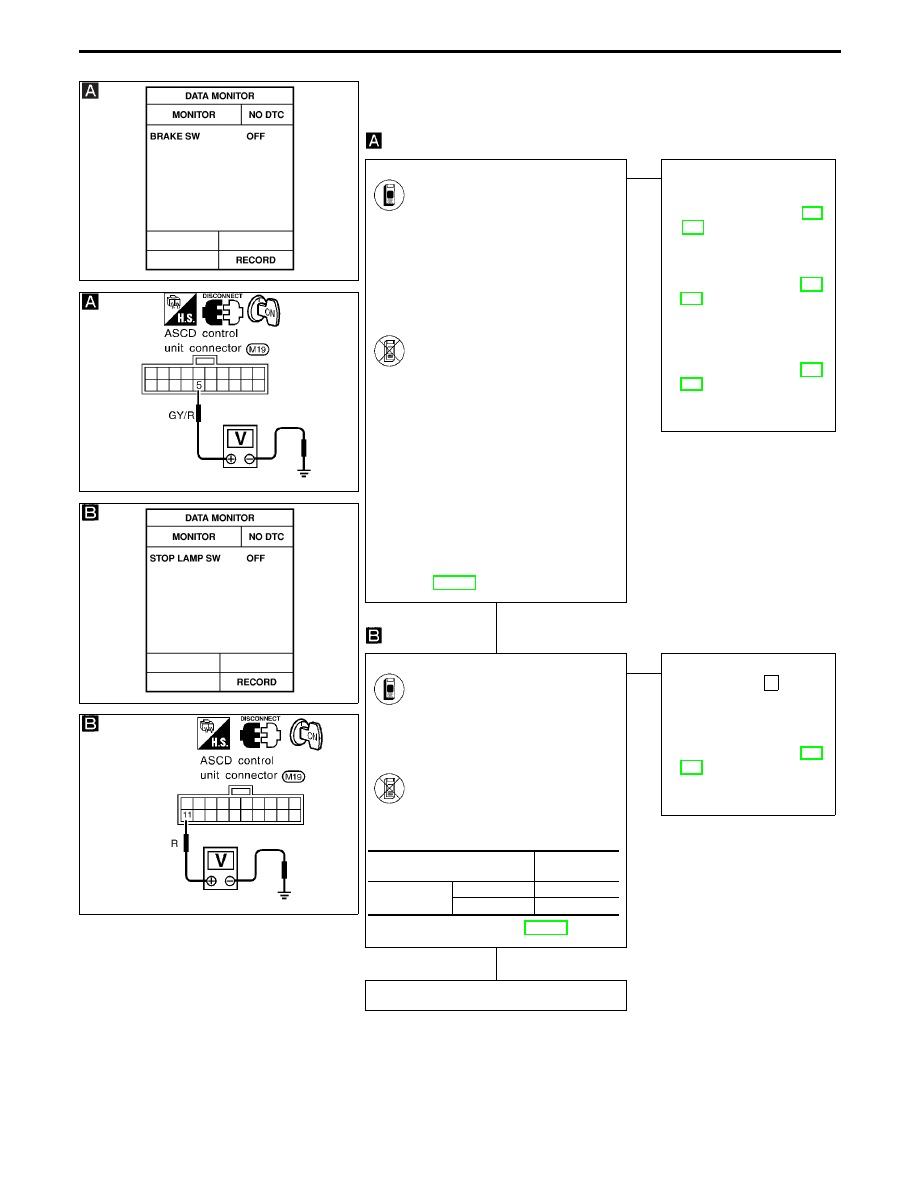

DIAGNOSTIC PROCEDURE 3

(ASCD BRAKE/STOP LAMP SWITCH CHECK)

SEL765UI

SEL514W

SEL759UA

CHECK ASCD BRAKE SWITCH INPUT.

See “BRAKE SW” in “Data moni-
tor” mode.
When brake pedal is depressed or
A/T selector lever is in “N” or “P”
range:
BRAKE SW

OFF

When brake pedal is released and
A/T selector lever is not in “N” or
“P” range:
BRAKE SW

ON

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

1. Disconnect ASCD control unit

connector.

2. Turn ignition switch ON.
3. Turn ASCD main switch “ON”.
4. Check voltage between control

unit connector terminal

q

5

and

ground.
When brake pedal is depressed
or A/T selector lever is in “N” or
“P” range:
Approx. 0V
When brake pedal is released
and A/T selector lever is not in
“N” or “P” range:
Battery voltage should exist.

Refer to wiring diagram in
EL-268.

OK

E

NG

Check the following.

I

ASCD brake switch
Refer to “Electrical Com-
ponents Inspection” (EL-
283).

I

Park/Neutral position
switch
Refer to “Electrical Com-
ponents Inspection” (EL-
283).

I

Park/Neutral position
relay

I

Diode
Refer to “Electrical Com-
ponents Inspection” (EL-
283).

I

Harness for open or
short

CHECK STOP LAMP SWITCH INPUT.

See “STOP LAMP SW” in “Data
monitor” mode.
When brake pedal is released:
STOP LAMP SW

OFF

When brake pedal is depressed:
STOP LAMP SW

ON

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

1. Disconnect ASCD control unit

connector.

2. Check voltage between ASCD

control unit terminal

q

11

and

ground.

Refer to wiring diagram in EL-267.

OK

E

NG

Check the following.

I

15A fuse [No.

37

,

located in the fuse block
(J/B)]

I

Stop lamp switch
Refer to “Electrical Com-
ponents Inspection” (EL-
283).

I

Harness for open or
short.

ASCD brake/stop lamp switch is OK.

Condition

Voltage

V

Stop lamp

switch

Depressed

Approx. 12

Released

0

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

H

H

EL-278
