Infiniti Q45 (FY33). Manual - part 313

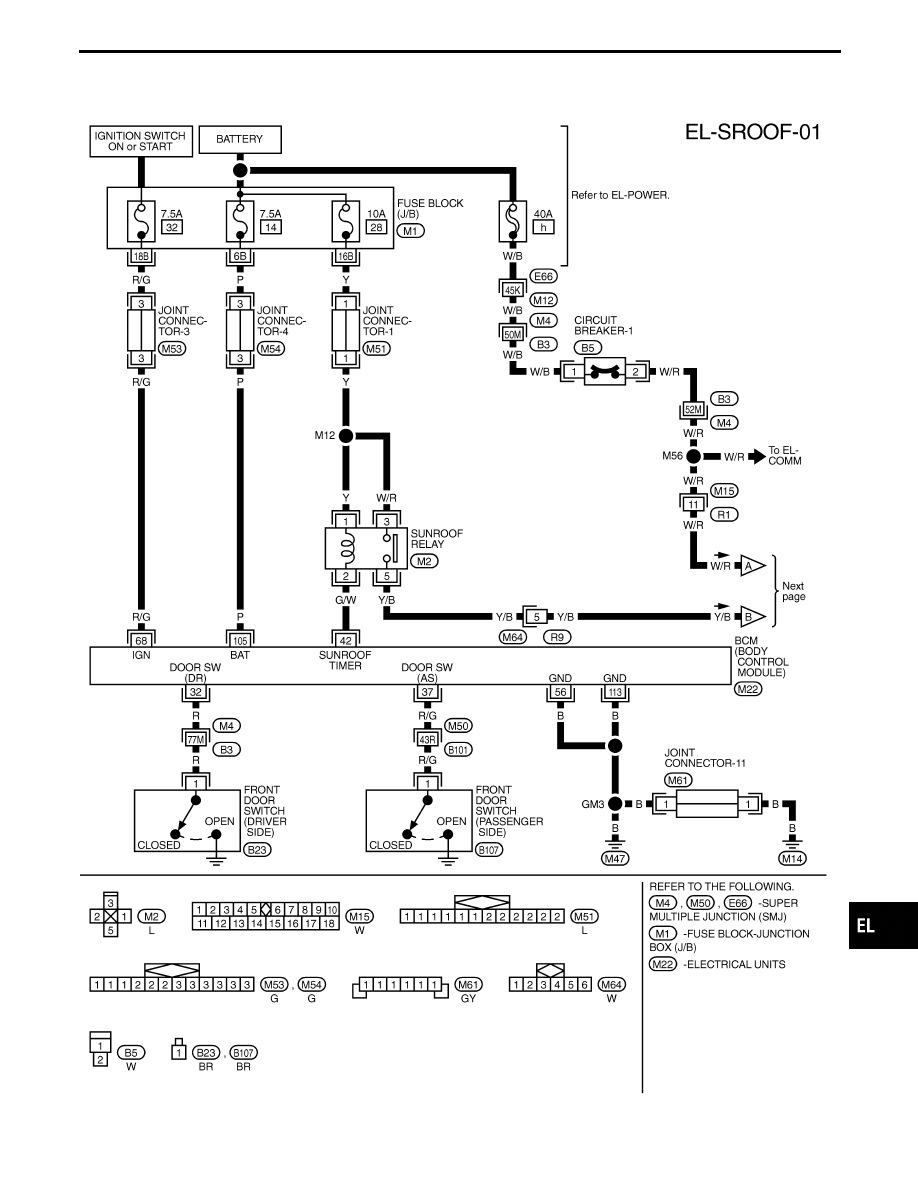

Wiring Diagram — SROOF —

TEL119M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

ELECTRIC SUNROOF

EL-243

TEL120M

ELECTRIC SUNROOF

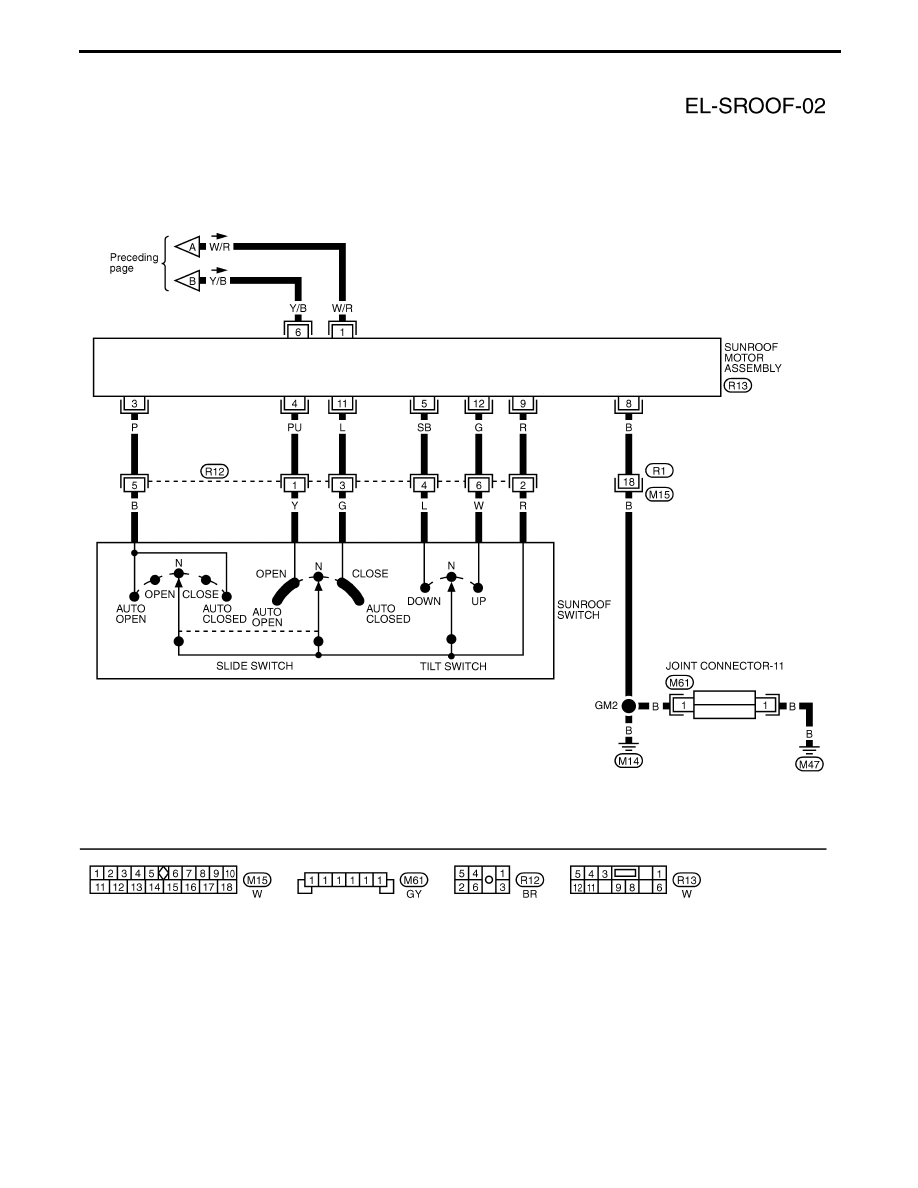

Wiring Diagram — SROOF — (Cont’d)

EL-244

SEF046TA

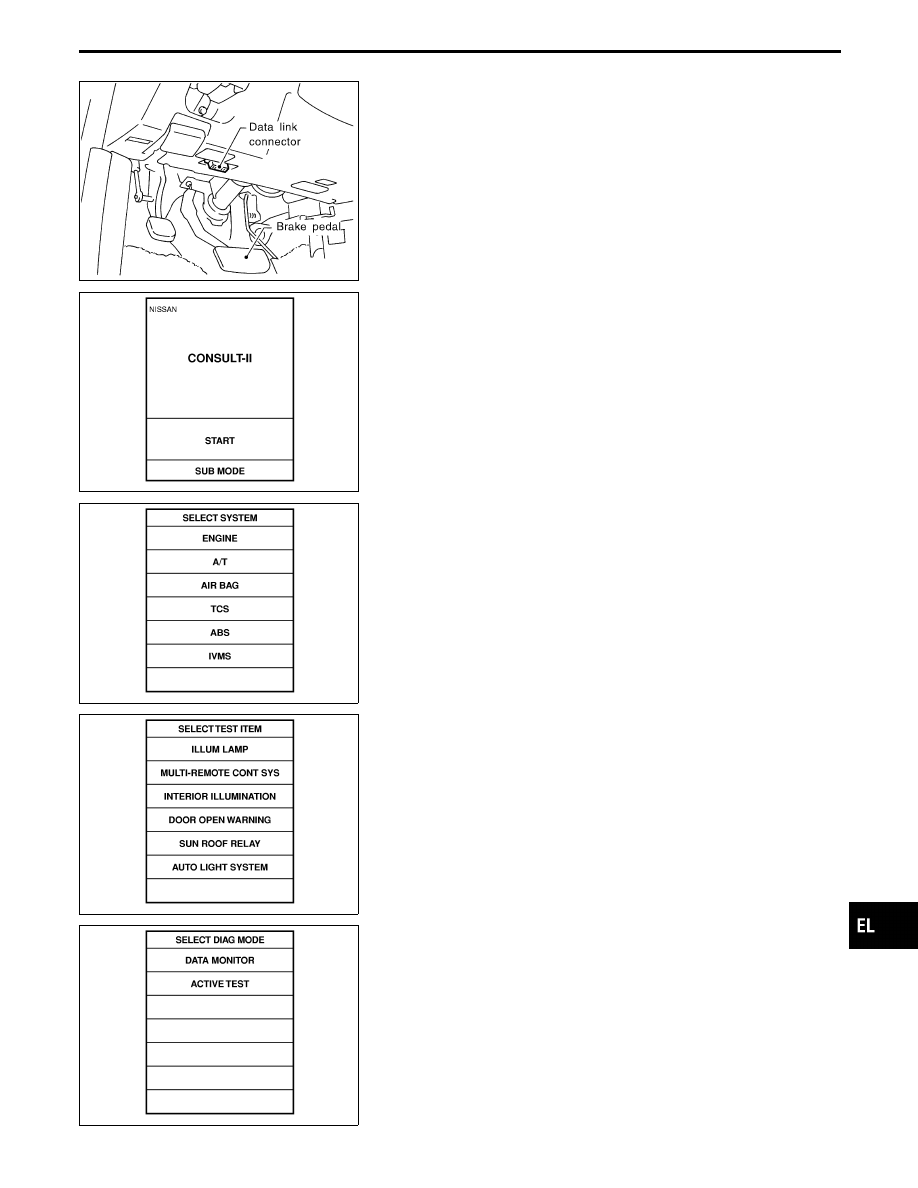

CONSULT-II

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL581W

6.

Touch “SUN ROOF RELAY”.

SEL480W

I

DATA MONITOR and ACTIVE TEST are available for the sun-
roof relay.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

ELECTRIC SUNROOF

EL-245

Trouble Diagnoses

Symptom

Possible cause

Repair order

Power sunroof cannot be operated
using any switch.

1. 10A fuse, 40A fusible link and B5

circuit breaker

2. Sunroof relay
3. Grounds M14 and M47
4. Sunroof switch
5. Sunroof switch circuit

6. Sunroof motor

1. Check 10A fuse [No.

28

, located in fuse block

(J/B)], 40A fusible link (letter h , located in fuse,
fusible link and relay box) and B5 circuit breaker.
Turn ignition switch “ON” and verify battery posi-
tive voltage is present at terminals

q

1

and

q

6

of

sunroof motor.

2. Check sunroof relay
3. Check grounds

M14

,

M47

.

4. Check sunroof switch.
5. Check harness between sunroof switch and sun-

roof motor.

6. Check sunroof motor.

Power sunroof cannot be operated
using one of the sunroof switches.

1. Sunroof switch
2. Sunroof switch circuit

1. Check sunroof switch.
2. Check the harness between sunroof motor and

sunroof switch.

Power sunroof auto function cannot
be operated properly.

1. Sunroof slide mechanism

2. Sunroof switch
3. Sunroof switch circuit

4. Sunroof motor

1-1. Check obstacles in sunroof, etc.
1-2. Check worn or deformed sunroof.
1-3. Check sunroof sash tilted too far inward or out-

ward.

2. Check sunroof switch.
3. Check harness between sunroof motor and sun-

roof switch.

4. Replace sunroof motor.

Delyaed power operation does not
operate properly.

1. Driver or passenger side door

switch circuit

2. BCM

1-1. Check harness between smart entrance control

unit and driver or passenger side door switch
for short circuit.

1-2. Check driver or passenger side door switch

ground circuit.

1-3. Check driver or passenger side door switch.
2. Check BCM

ELECTRIC SUNROOF

EL-246
