Infiniti Q45 (FY33). Manual - part 285

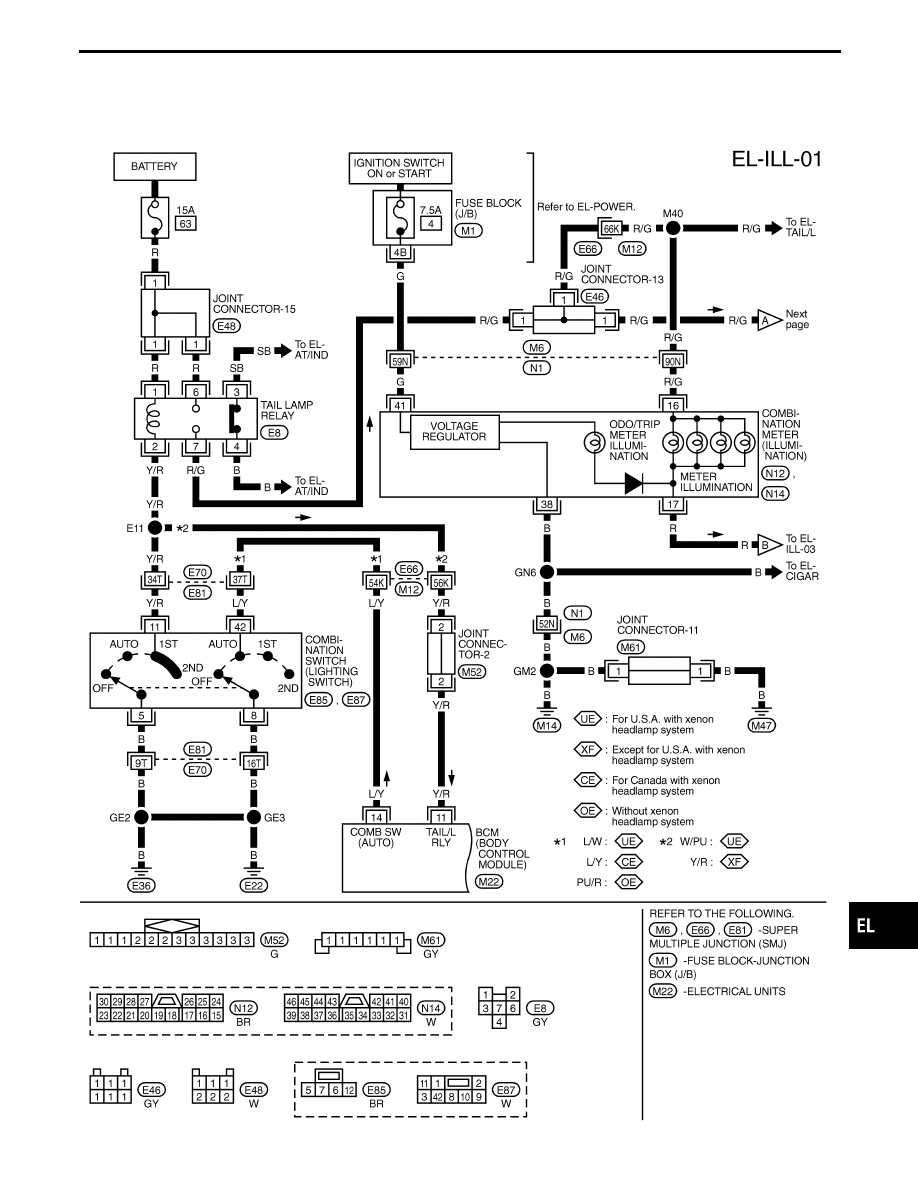

Wiring Diagram — ILL —

WITHOUT NAVIGATION SYSTEM

TEL737B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

ILLUMINATION

EL-131

WITHOUT NAVIGATION SYSTEM

TEL072M

ILLUMINATION

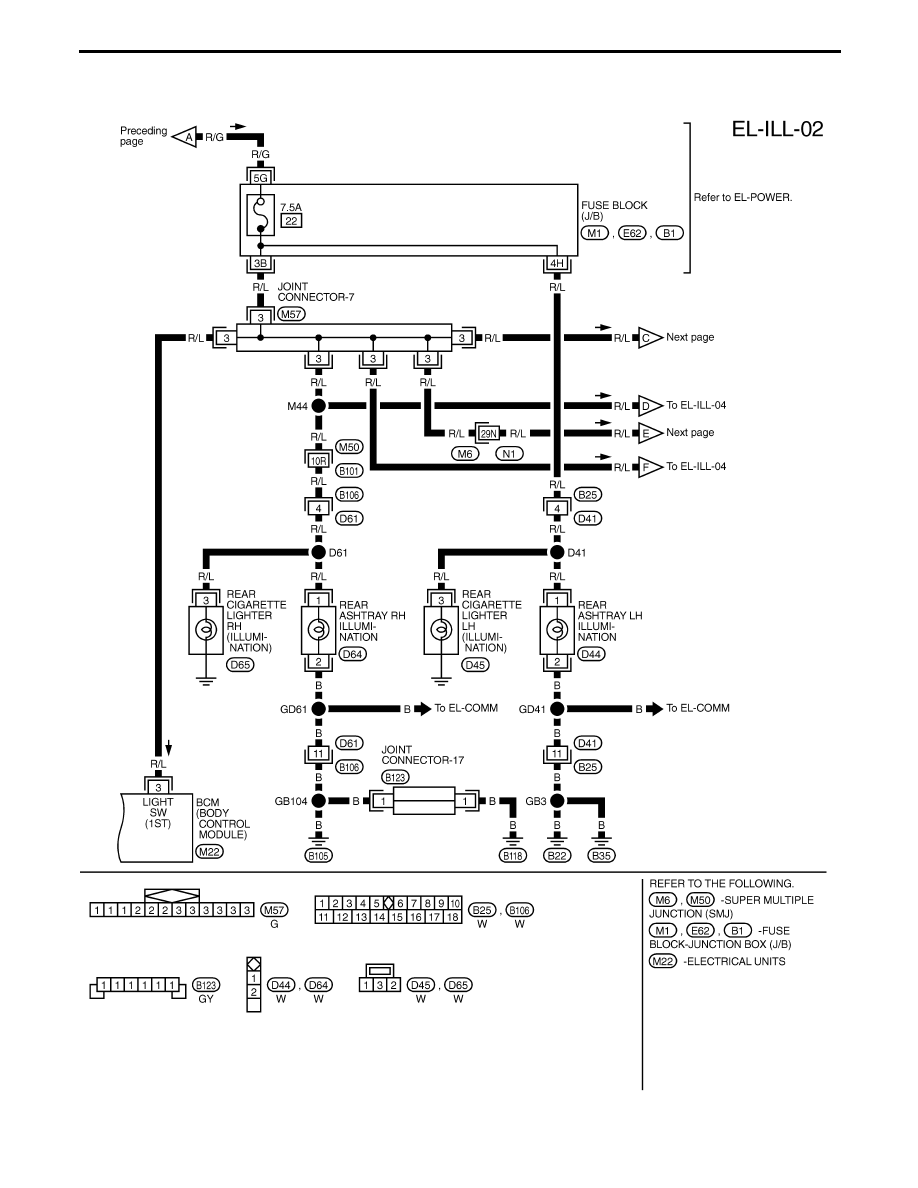

Wiring Diagram — ILL — (Cont’d)

EL-132

WITHOUT NAVIGATION SYSTEM

TEL073M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

ILLUMINATION

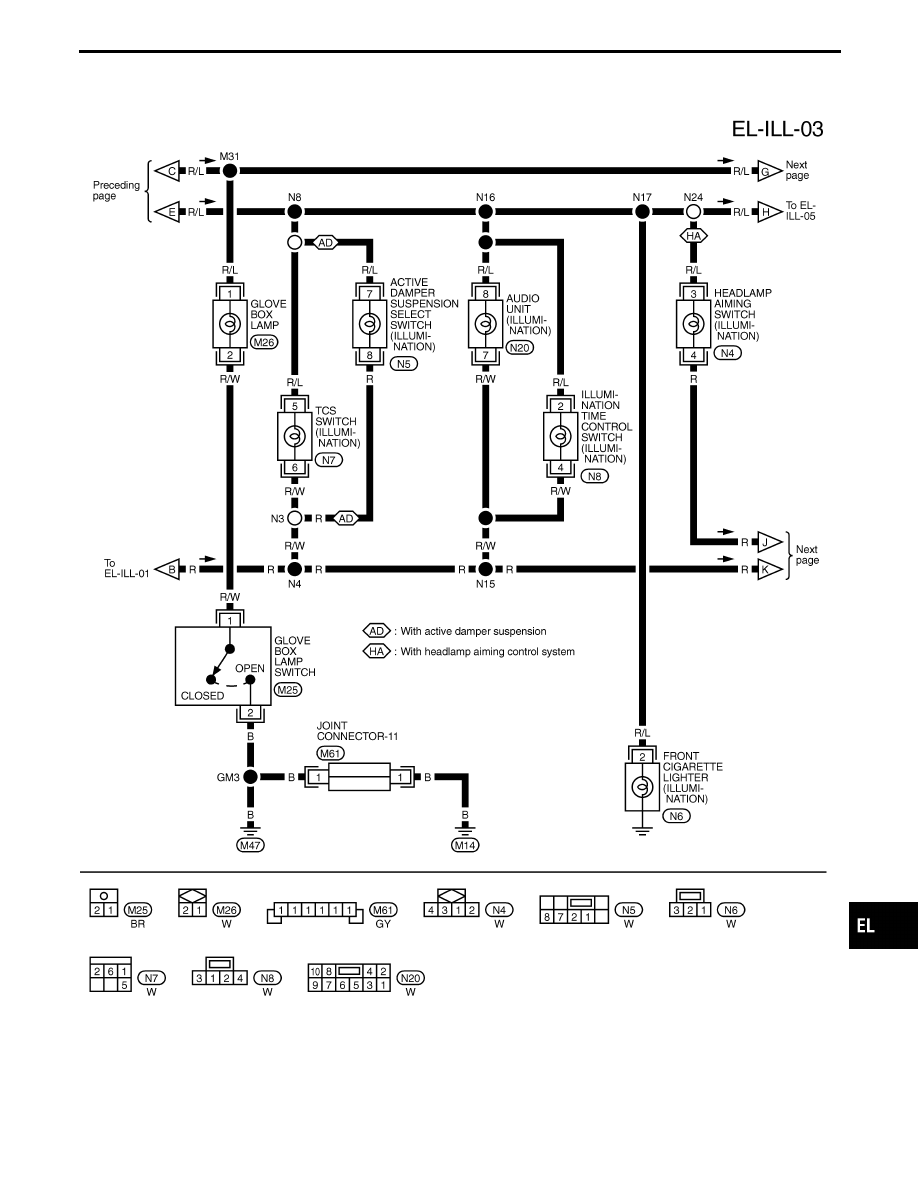

Wiring Diagram — ILL — (Cont’d)

EL-133

WITHOUT NAVIGATION SYSTEM

TEL352M

ILLUMINATION

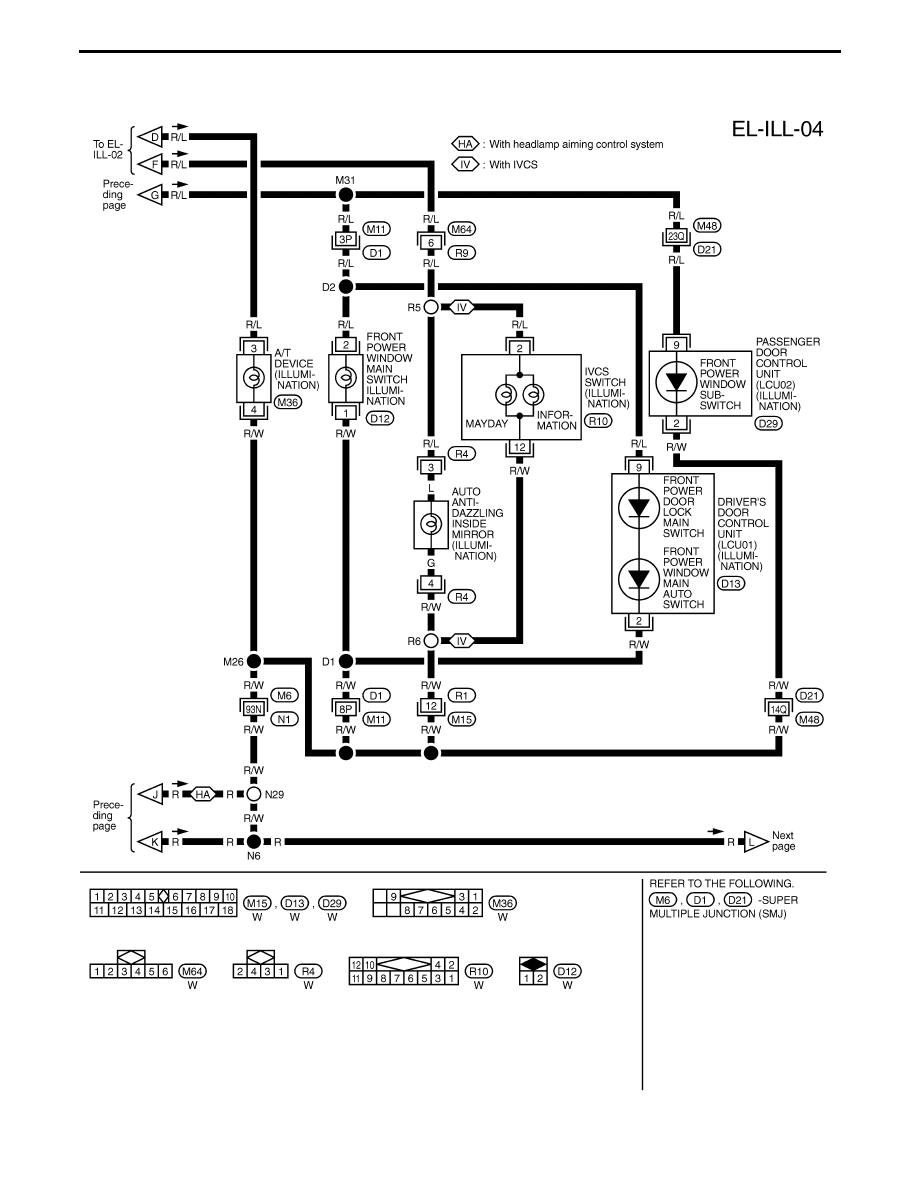

Wiring Diagram — ILL — (Cont’d)

EL-134
