HEADLAMP (FOR CANADA) — XENON TYPE —

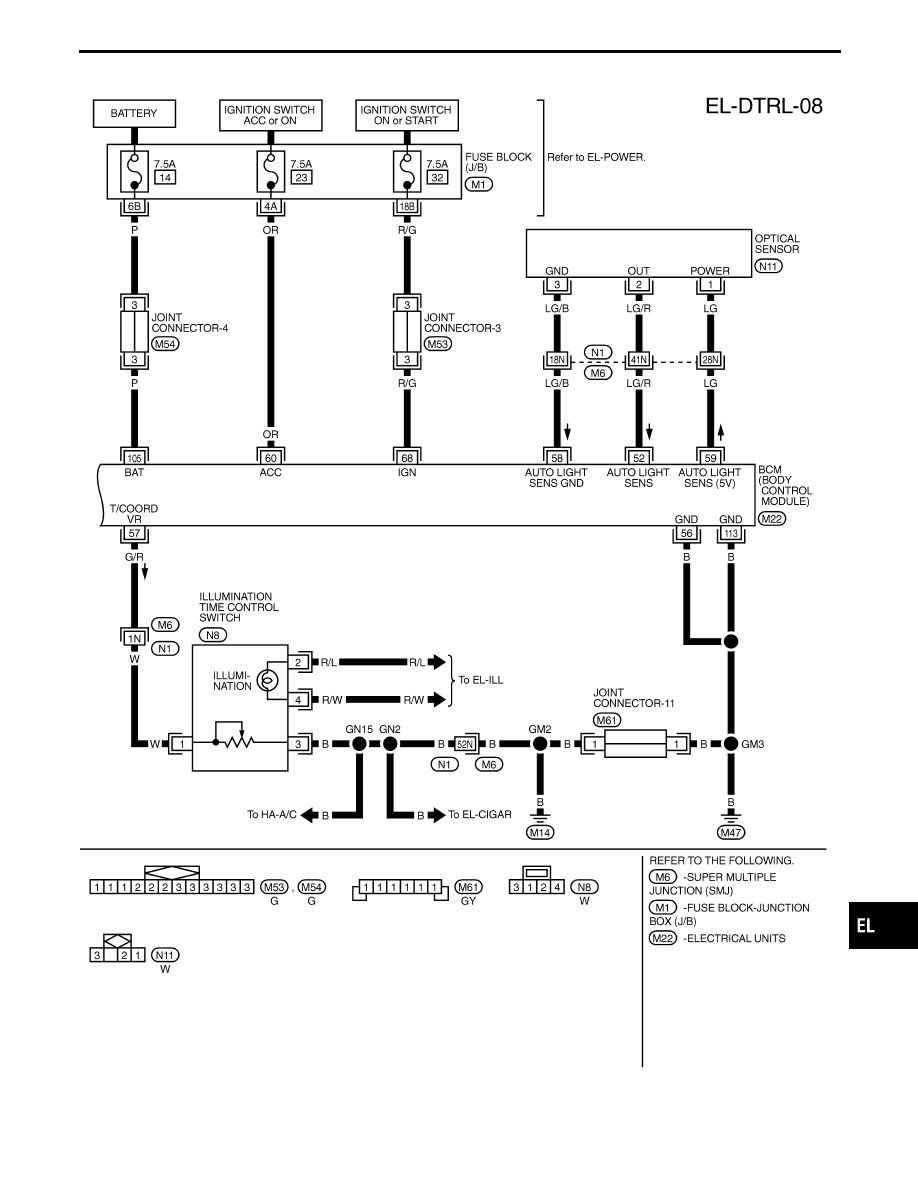

Wiring Diagram — DTRL — (Cont’d)

EL-107

Trouble Diagnoses

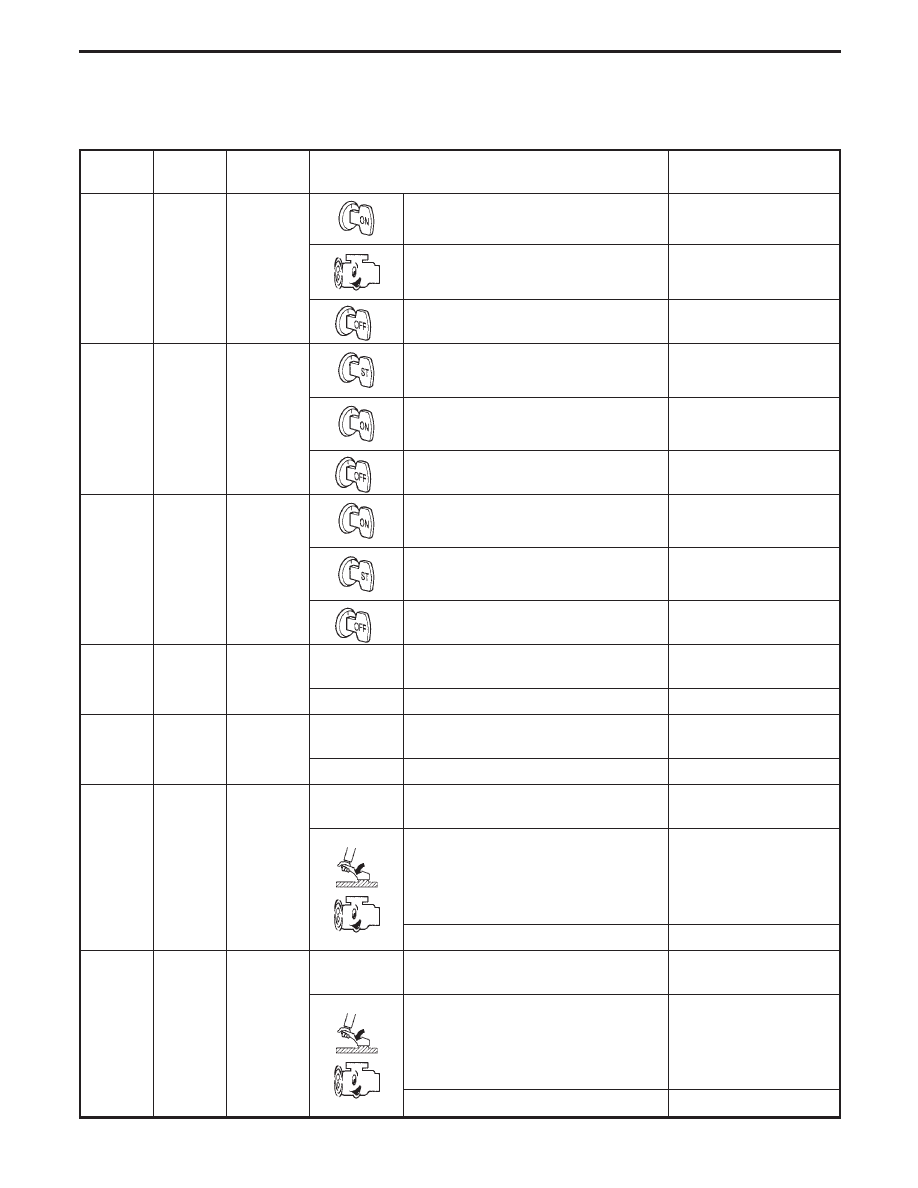

DAYTIME LIGHT CONTROL UNIT INSPECTION TABLE

(Data are reference values.)

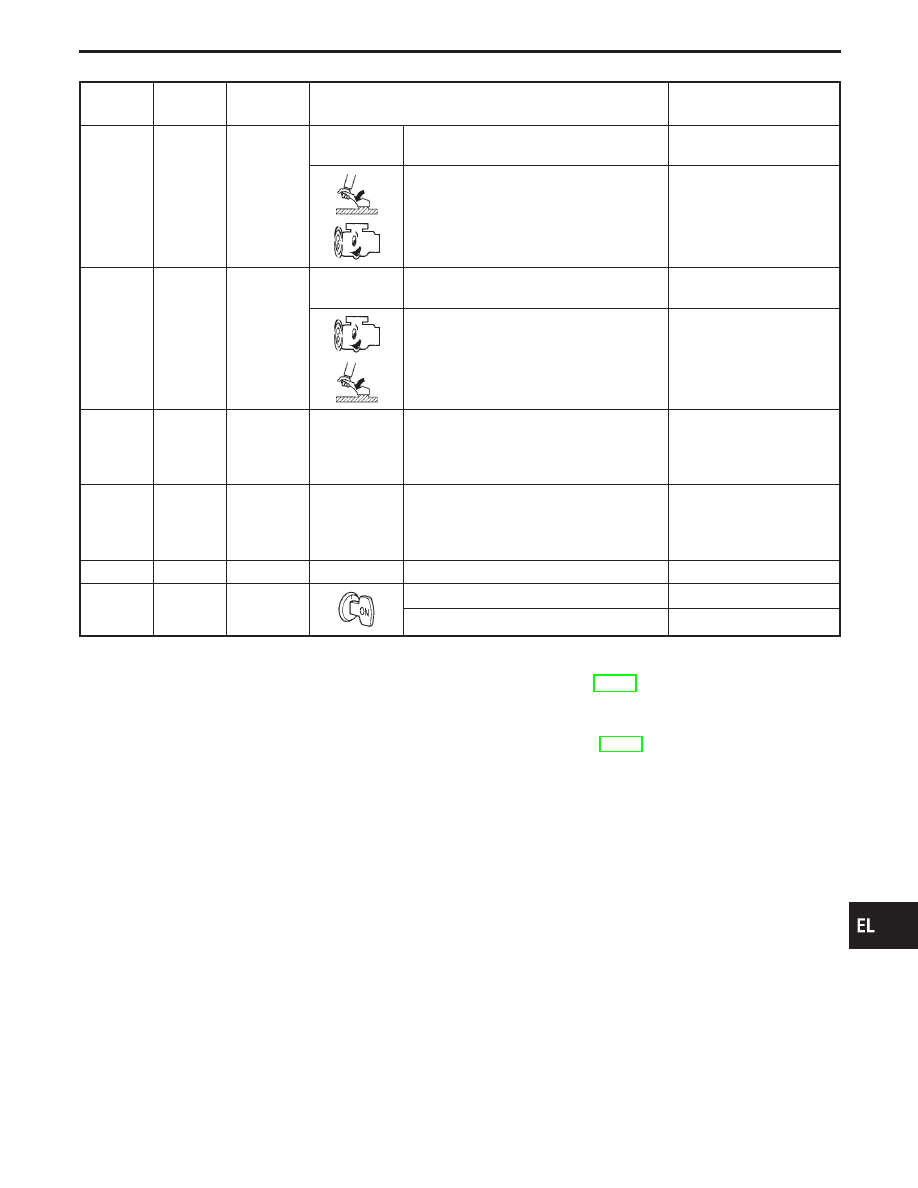

Terminal

No.

Wire color

Item

Condition

Judgement

standard

1

W/R

Alternator

When turning ignition switch to “ON”

Less than 1V

When engine is running

Battery voltage

When turning ignition switch to “OFF”

Less than 1V

2

SB

Start signal

When turning ignition switch to “ST”

Battery voltage

When turning ignition switch to “ON” from
“ST”

Less than 1V

When turning ignition switch to “OFF”

Less than 1V

3

R/G

Power

source

When turning ignition switch to “ON”

Battery voltage

When turning ignition switch to “ST”

Battery voltage

When turning ignition switch to “OFF”

Less than 1V

4

G

Power

source

When lighting switch is turned to “2ND” or
PASS (“C”) position

Battery voltage

Except the above

1V or less

5

L/W

Power

source

When lighting switch is turned to “2ND” or
PASS (“C”) position

Battery voltage

Except the above

Less than 1V

6

L/R

LH head-

lamp control

When lighting switch is turned to “2ND” or
PASS (“C”) position

Battery voltage

When releasing parking brake with engine
running and turning lighting switch to “OFF”
(daytime light operation)

CAUTION:

Block wheels and ensure

selector lever is in N or P position.

Approx. half battery voltage

Except the above

Less than 1V

7

L/Y

RH head-

lamp control

When lighting switch is turned to “2ND” or
PASS (“C”) position

Battery voltage

When releasing parking brake with engine
running and turning lighting switch to “OFF”
(daytime light operation)

CAUTION:

Block wheels and ensure

selector lever is in N or P position.

Battery voltage

Except the above

Less than 1V

HEADLAMP (FOR CANADA) — XENON TYPE —

EL-108

Terminal

No.

Wire color

Item

Condition

Judgement

standard

9

L

RH high

beam

(Ground)

When turning lighting switch to “2ND” and
HIGH (“A”) or PASS (“C”) positions

Less than 1V

When releasing parking brake with engine
running and turning lighting switch to “OFF”
(daytime light operation)

CAUTION:

Block wheels and ensure

selector lever is in N or P position.

Approx. half battery voltage

10

R

LH high

beam

(Ground)

When turning lighting switch to “2ND” and
HIGH (“A”) or PASS (“C”) positions

Less than 1V

When releasing parking brake with engine
running and turning lighting switch to “OFF”
(daytime light operation)

CAUTION:

Block wheels and ensure

selector lever is in N or P position.

Less than 1V

13

W

Lighting

switch

(LH high

beam)

When turning lighting switch HIGH (“A”) or
PASS (“C”) position

Less than 1V

14

B/W

Lighting

switch

(RH high

beam)

When turning lighting switch HIGH (“A”) or
PASS (“C”) position

Less than 1V

16

B

Ground

—

—

17

OR

Parking

brake switch

When parking brake is released

Battery voltage

When parking brake is set

Less than 1.5V

Bulb Replacement/Xenon Type

For bulb replacement, refer to EL-87.

Aiming Adjustment/Xenon Type

For aiming adjustment, refer to EL-88.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

HEADLAMP (FOR CANADA) — XENON TYPE —

Trouble Diagnoses (Cont’d)

EL-109

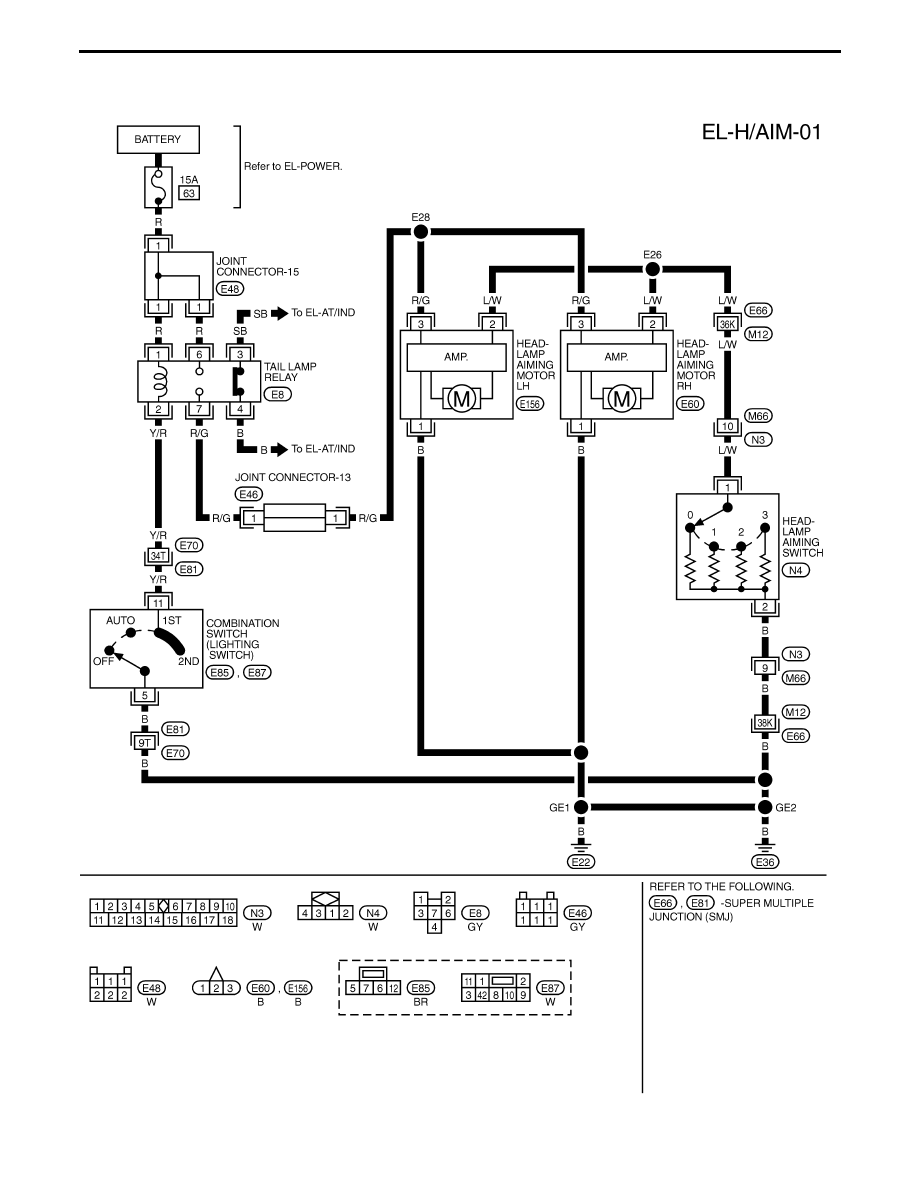

Wiring Diagram — H/AIM —
