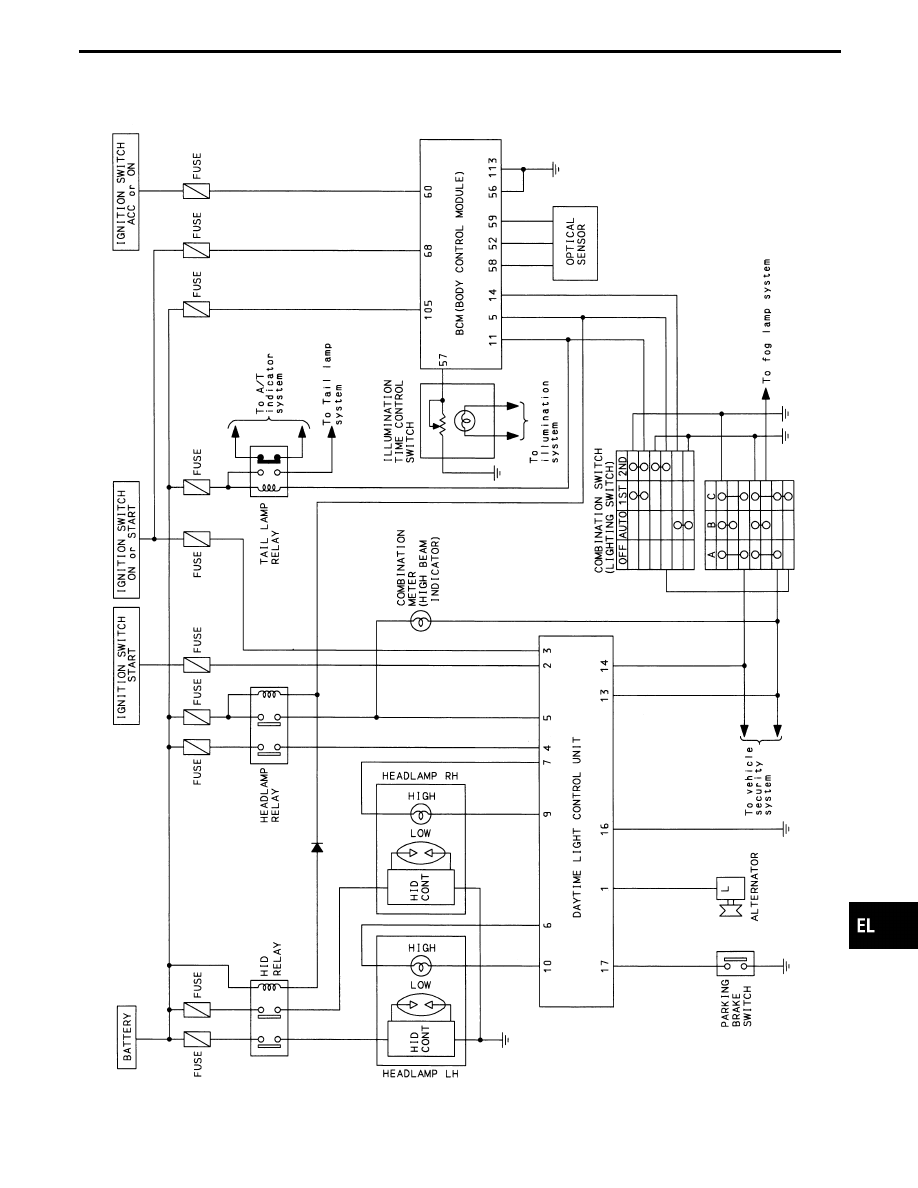

Schematic

TEL829B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

HEADLAMP (FOR CANADA) — XENON TYPE —

EL-103

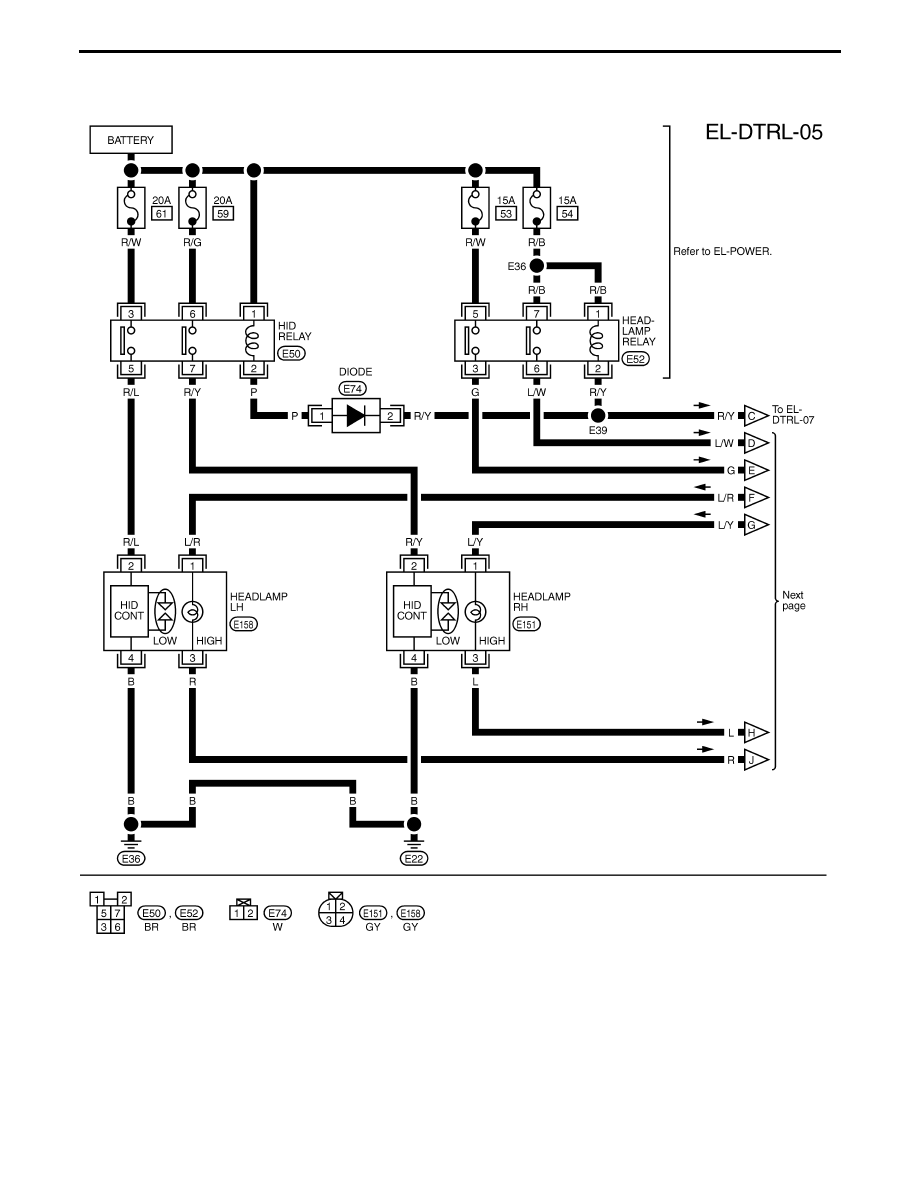

Wiring Diagram — DTRL —

TEL730B

HEADLAMP (FOR CANADA) — XENON TYPE —

EL-104

TEL731B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

HEADLAMP (FOR CANADA) — XENON TYPE —

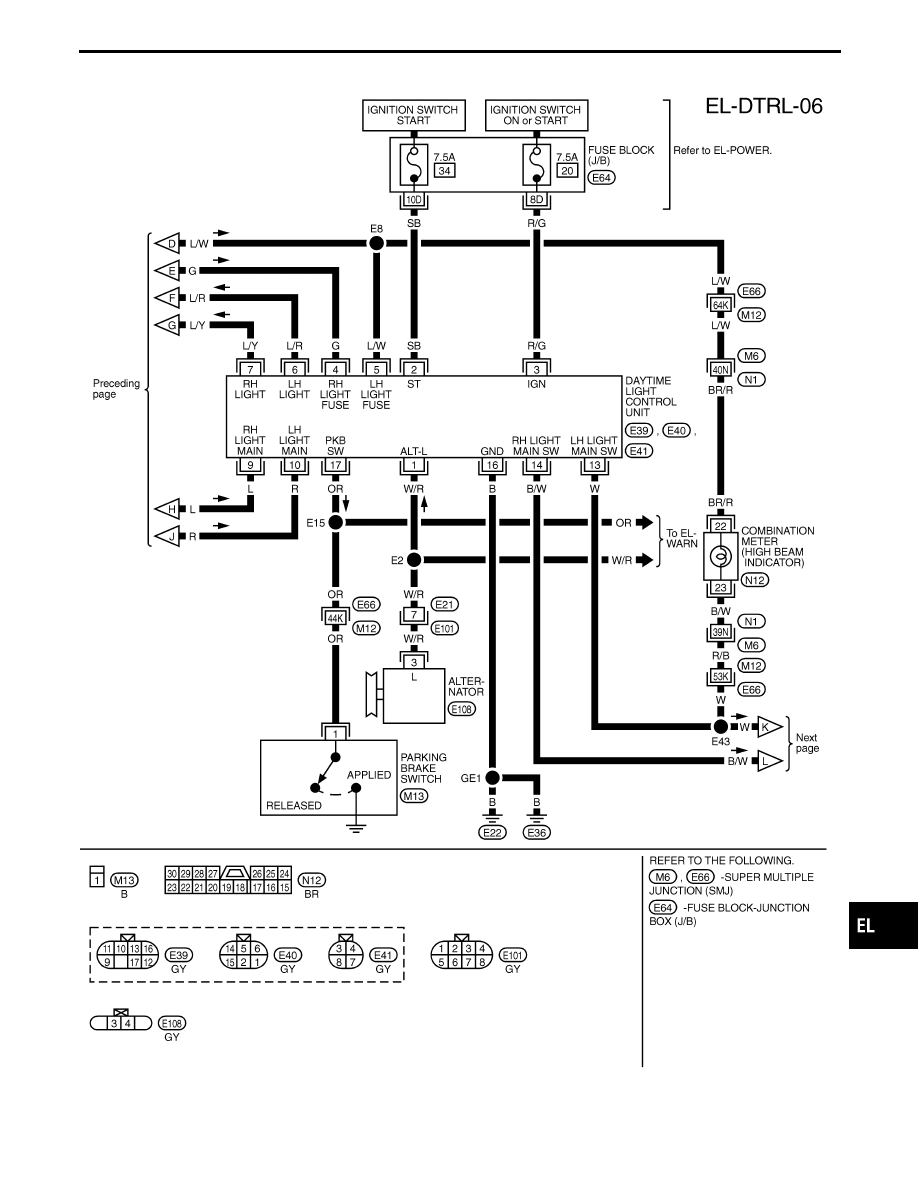

Wiring Diagram — DTRL — (Cont’d)

EL-105

TEL732B

HEADLAMP (FOR CANADA) — XENON TYPE —

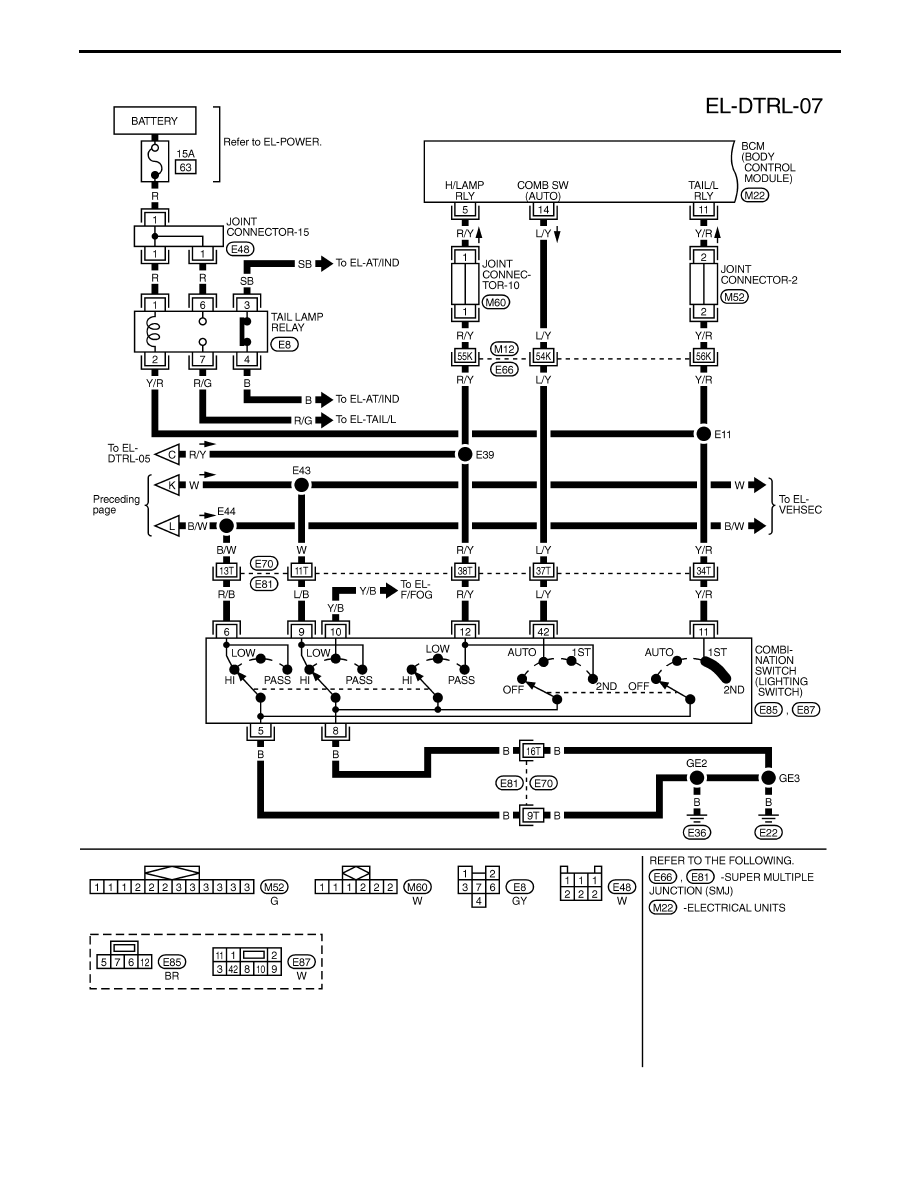

Wiring Diagram — DTRL — (Cont’d)

EL-106
