Infiniti Q45 (FY33). Manual - part 256





TEL714B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

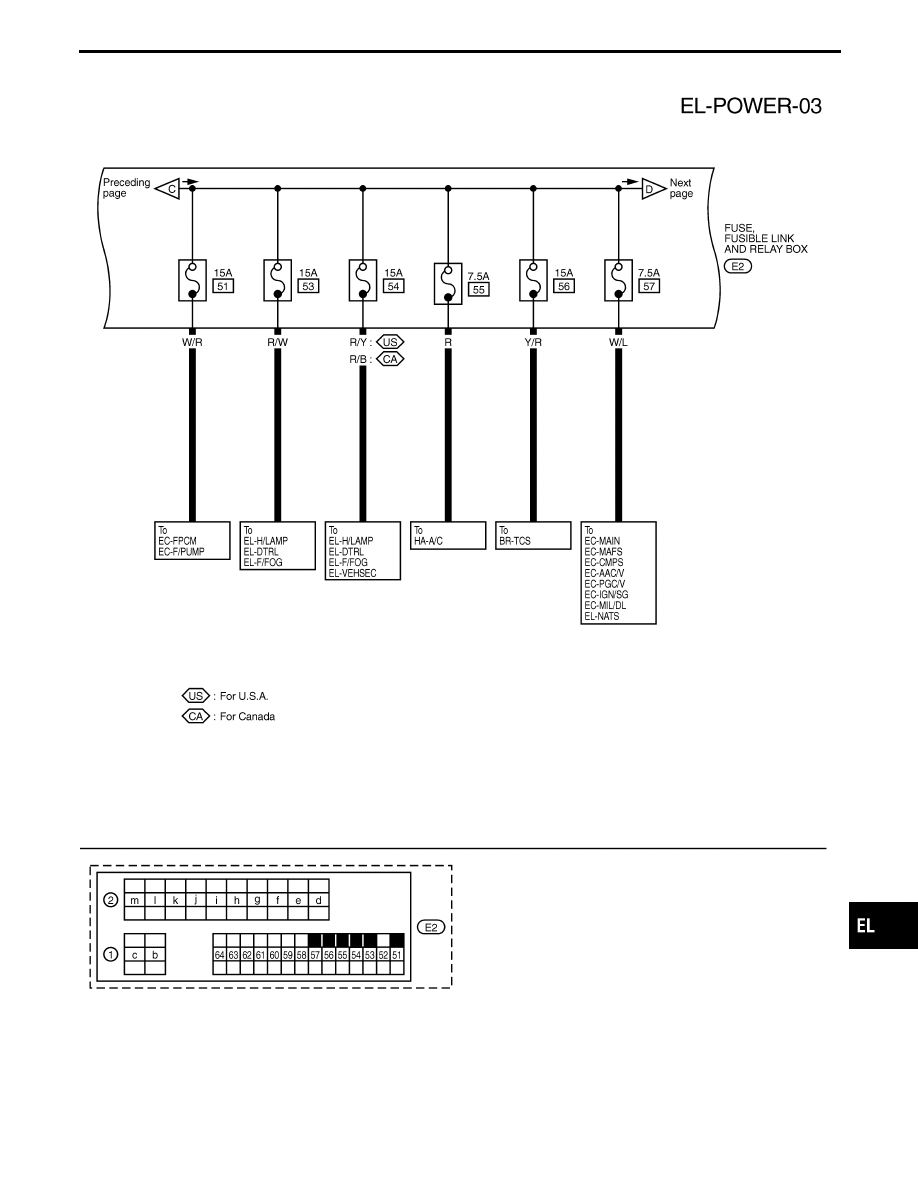

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-15

TEL653B

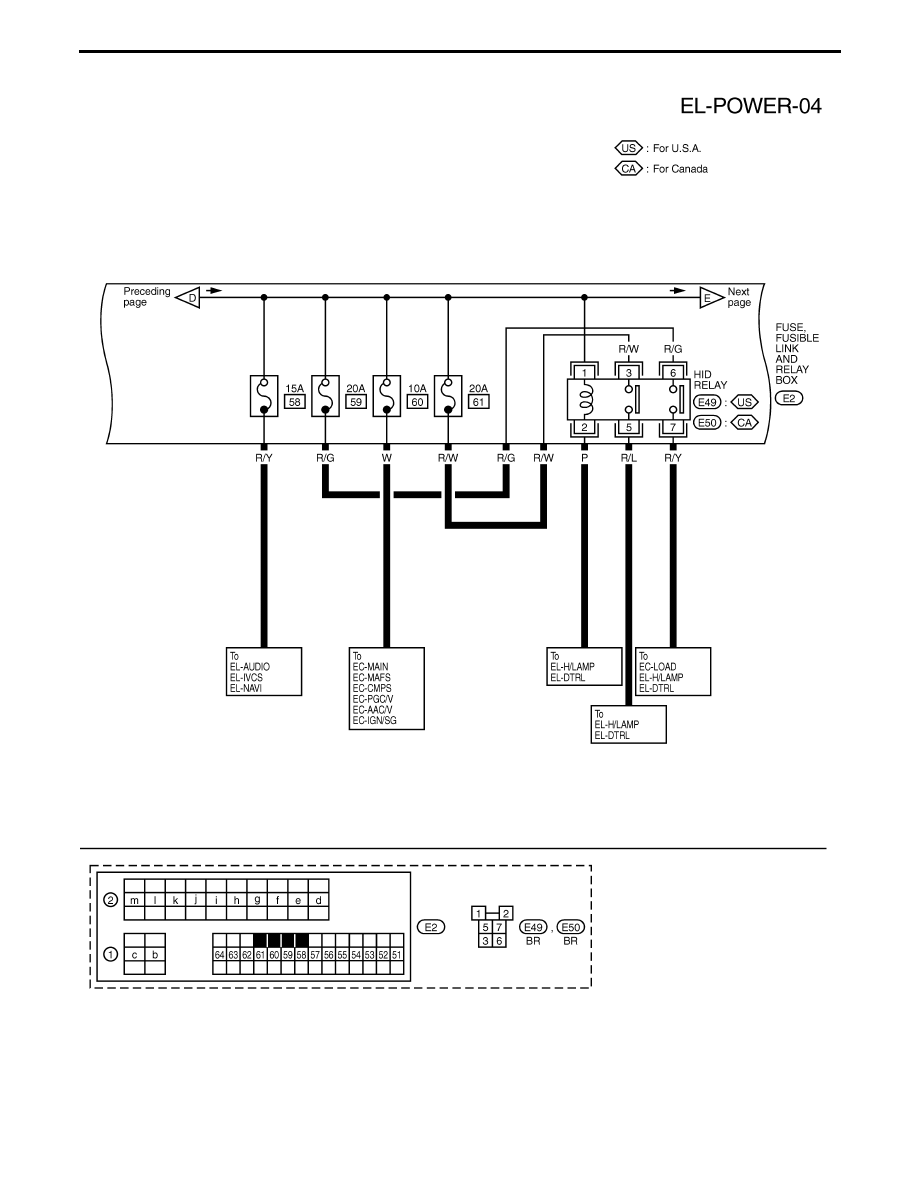

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-16

TEL715B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

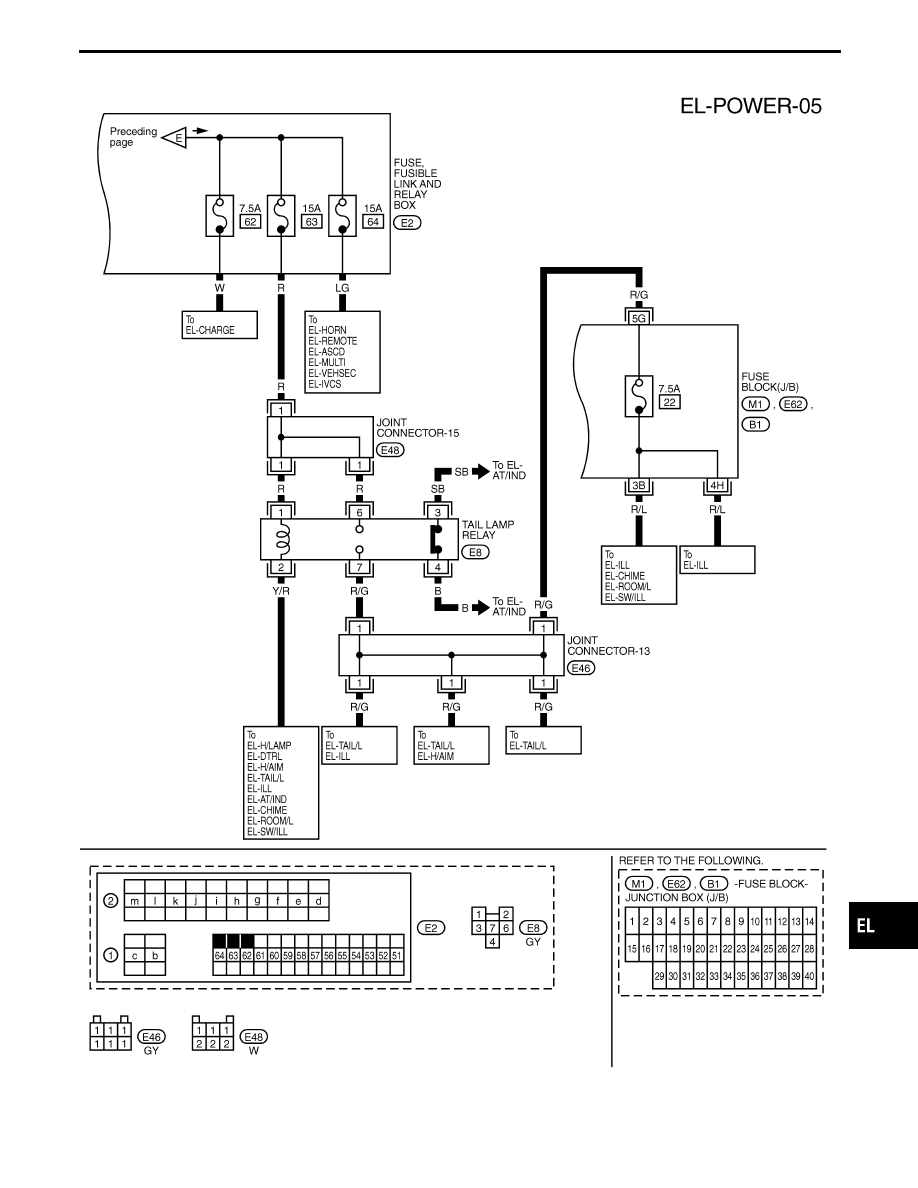

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-17

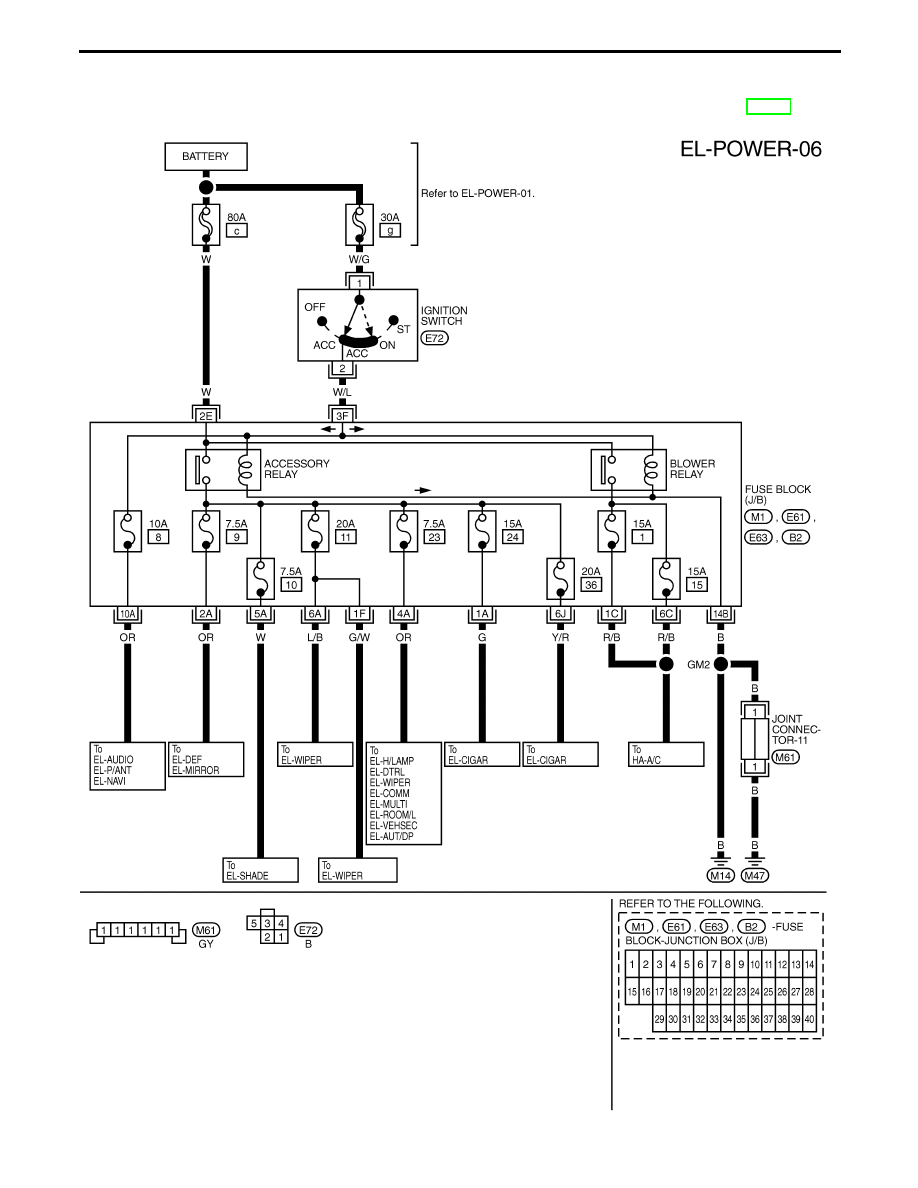

IGNITION POWER SUPPLY — IGNITION SW. IN “ACC” OR “ON”

NOTE: For detailed ground distribution information, refer to “GROUND DISTRIBUTION”, EL-23.

TEL716B

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-18
