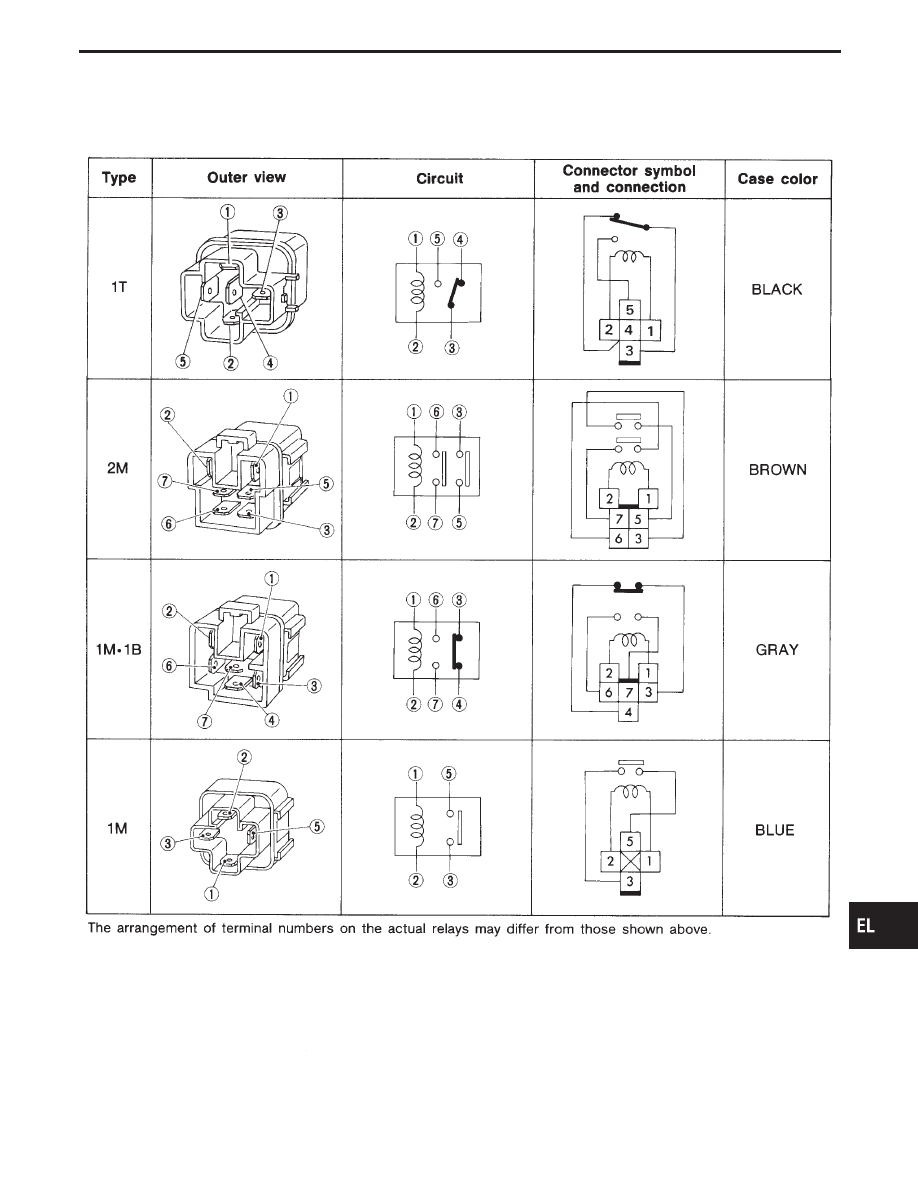

STANDARDIZED RELAY

Description (Cont’d)

EL-11

Schematic

TEL711B

POWER SUPPLY ROUTING

EL-12

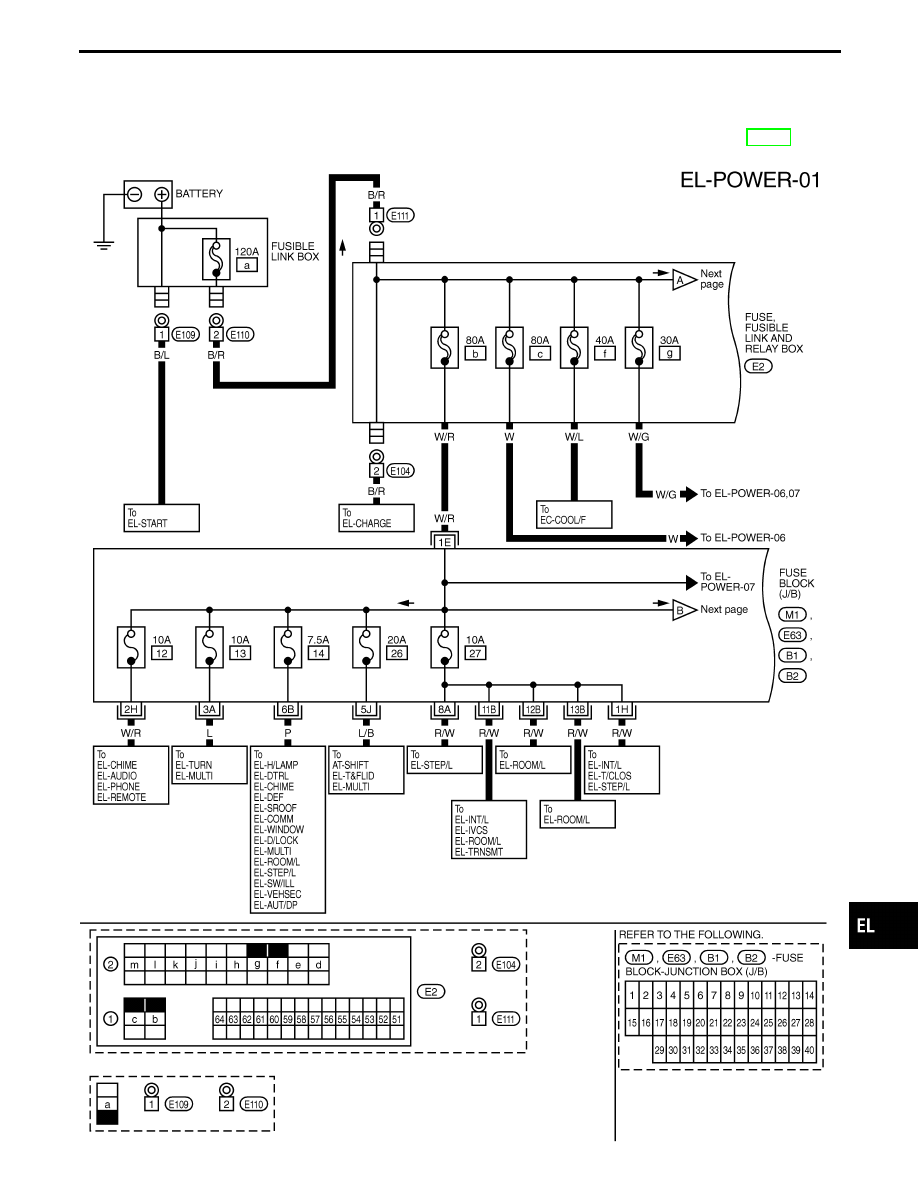

Wiring Diagram — POWER —

BATTERY POWER SUPPLY — IGNITION SW. IN ANY POSITION

NOTE: For detailed ground distribution information, refer to “GROUND DISTRIBUTION”, EL-23.

TEL712B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

POWER SUPPLY ROUTING

EL-13

TEL713B

POWER SUPPLY ROUTING

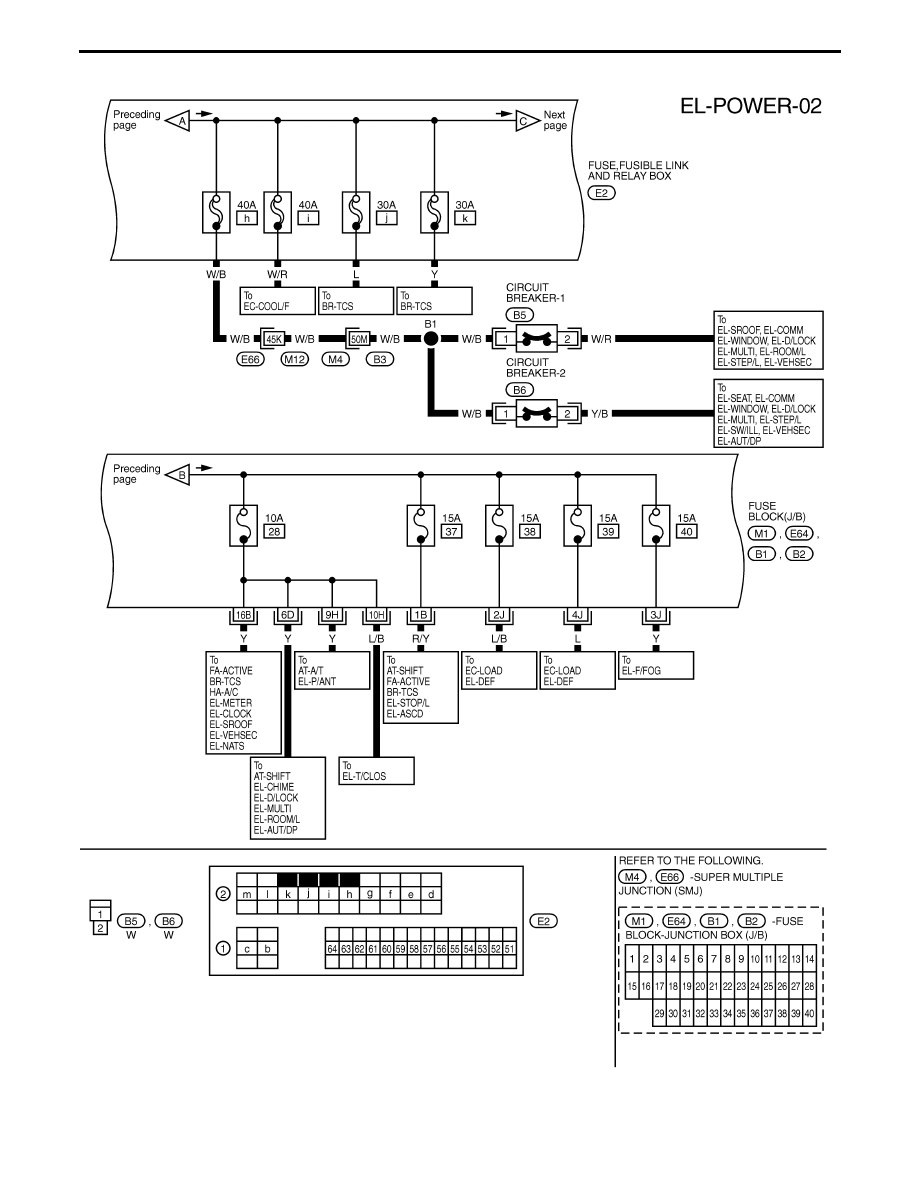

Wiring Diagram — POWER — (Cont’d)

EL-14
