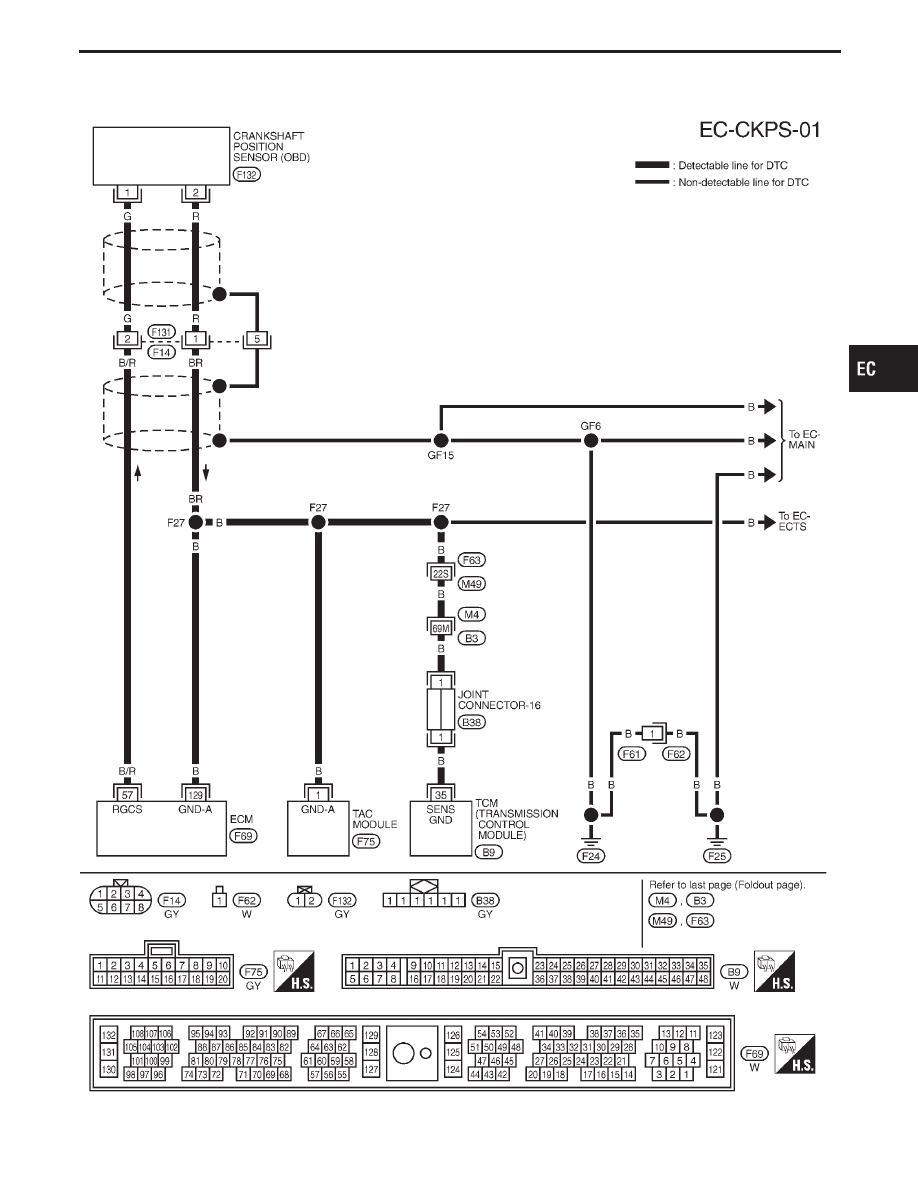

TROUBLE DIAGNOSIS FOR DTC P1336

Crankshaft Position Sensor (CKPS) (OBD)
(COG) (Cont’d)

EC-409

SEF058T

SEF440U

SEF377U

SEF799Q

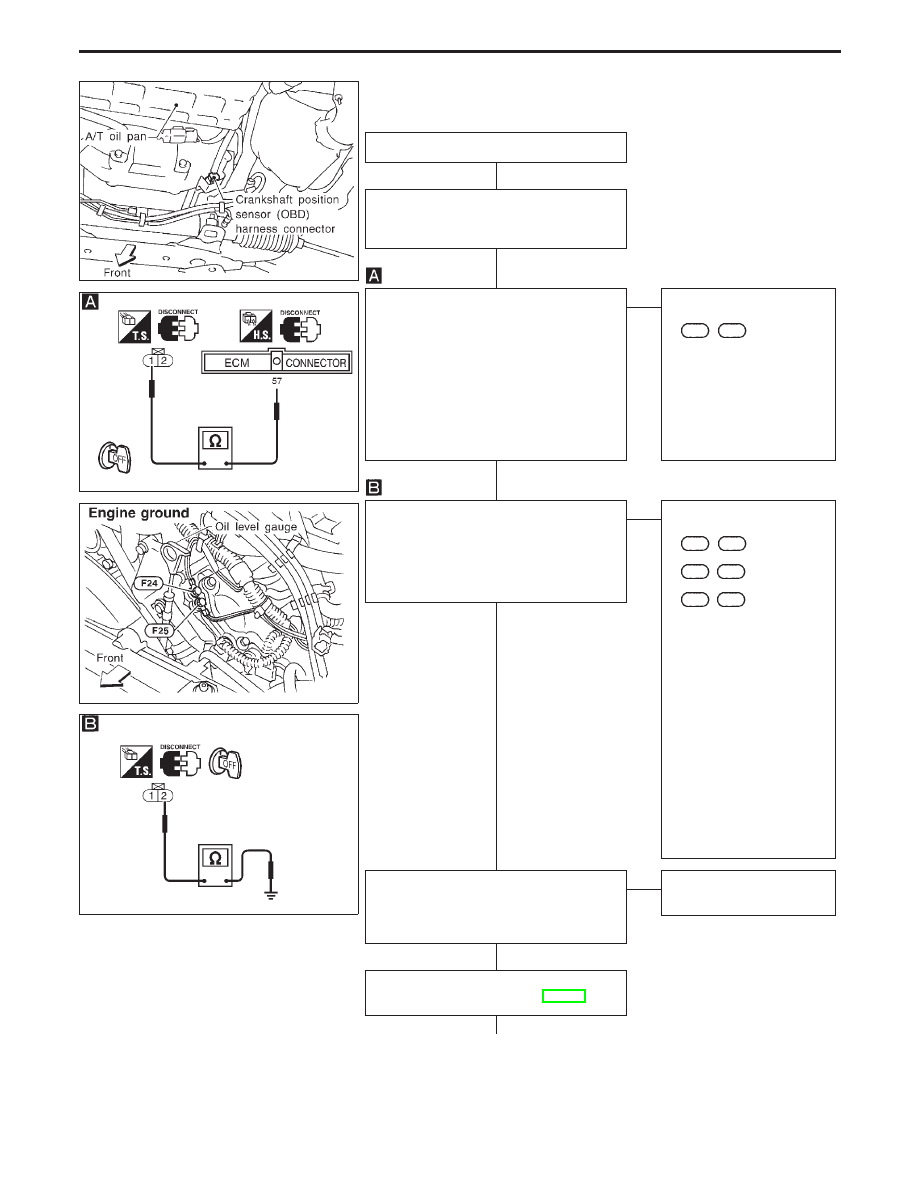

DIAGNOSTIC PROCEDURE

INSPECTION START

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground

screws.

CHECK INPUT SIGNAL CIRCUIT.
1. Turn ignition switch “OFF”.
2. Disconnect crankshaft position sensor

(OBD) harness connector and ECM
harness connector.

3. Check continuity between sensor termi-

nal

q

1

and ECM terminal

q

57

with CON-

SULT-II or tester.
Continuity should exist.
If OK, check harness for short to
ground and short to power.

OK

E

NG

Check the following.

I

Harness connectors

F14

,

F131

I

Harness for open or
short between crankshaft
position sensor (OBD)
and ECM

If NG, repair open circuit or
short to ground or short to
power in harness or con-
nectors.

CHECK GROUND CIRCUIT.
1. Reconnect ECM harness connector.
2. Check harness continuity between ter-

minal

q

2

and engine ground.

Continuity should exist.
If OK, check harness for short to power.

OK

E

NG

Check the following.

I

Harness connectors

F14

,

F131

I

Harness connectors

F63

,

M69

I

Harness connectors

M4

,

B3

I

Joint connector-16

I

Harness for open or
short between crankshaft
position sensor (OBD)
harness connector and
ECM

I

Harness for open or
short between crankshaft
position sensor (OBD)
and throttle actuator con-
trol (TAC) module

I

Harness for open or
short between crankshaft
position sensor and TCM

If NG, repair open circuit or
short to power in harness
or connectors.

CHECK COMPONENT
[Crankshaft position sensor (OBD)].
Refer to “COMPONENT INSPECTION” on
next page.

OK

E

NG

Replace crankshaft posi-
tion sensor (OBD).

Perform “TROUBLE DIAGNOSIS FOR
INTERMITTENT INCIDENT”, EC-117.

q

A

(Go to next page.)

TROUBLE DIAGNOSIS FOR DTC P1336

Crankshaft Position Sensor (CKPS) (OBD)
(COG) (Cont’d)

H

H

H

H

H

H

EC-410

q

A

Visually check drive plate gear teeth
(COG) for chipping.

OK

E

NG

Replace drive plate.

INSPECTION END

SEF960N

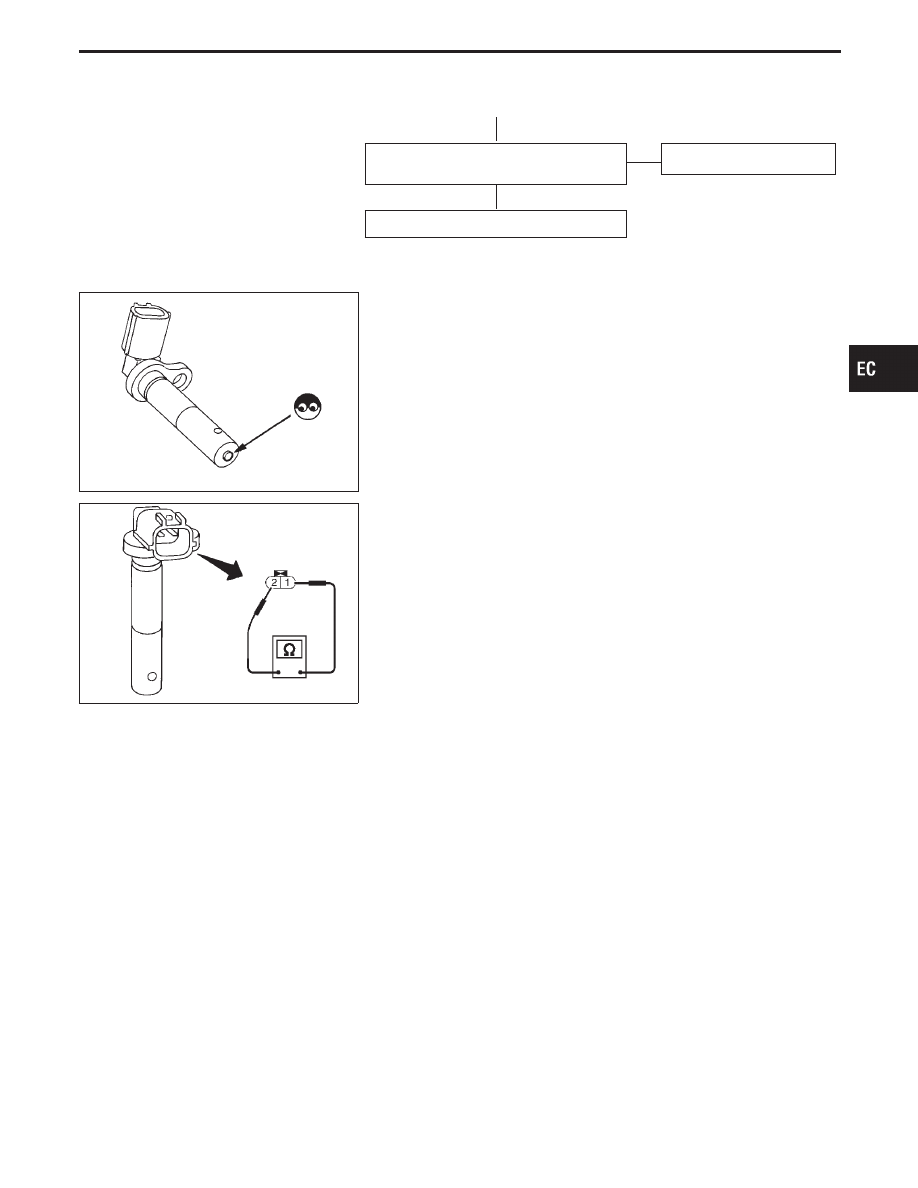

COMPONENT INSPECTION

Crankshaft position sensor (OBD)

1.

Disconnect crankshaft position sensor (OBD) harness connec-
tor.

2.

Loosen the fixing bolt of the sensor.

3.

Remove the sensor.

4.

Visually check the sensor for chipping.

SEF134W

5.

Check resistance as shown in the figure.

Resistance:

Approximately 166.5 - 203.5

Ω

[at 20°C (68°F)]

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P1336

Crankshaft Position Sensor (CKPS) (OBD)
(COG) (Cont’d)

H

H

EC-411

SEF383RD

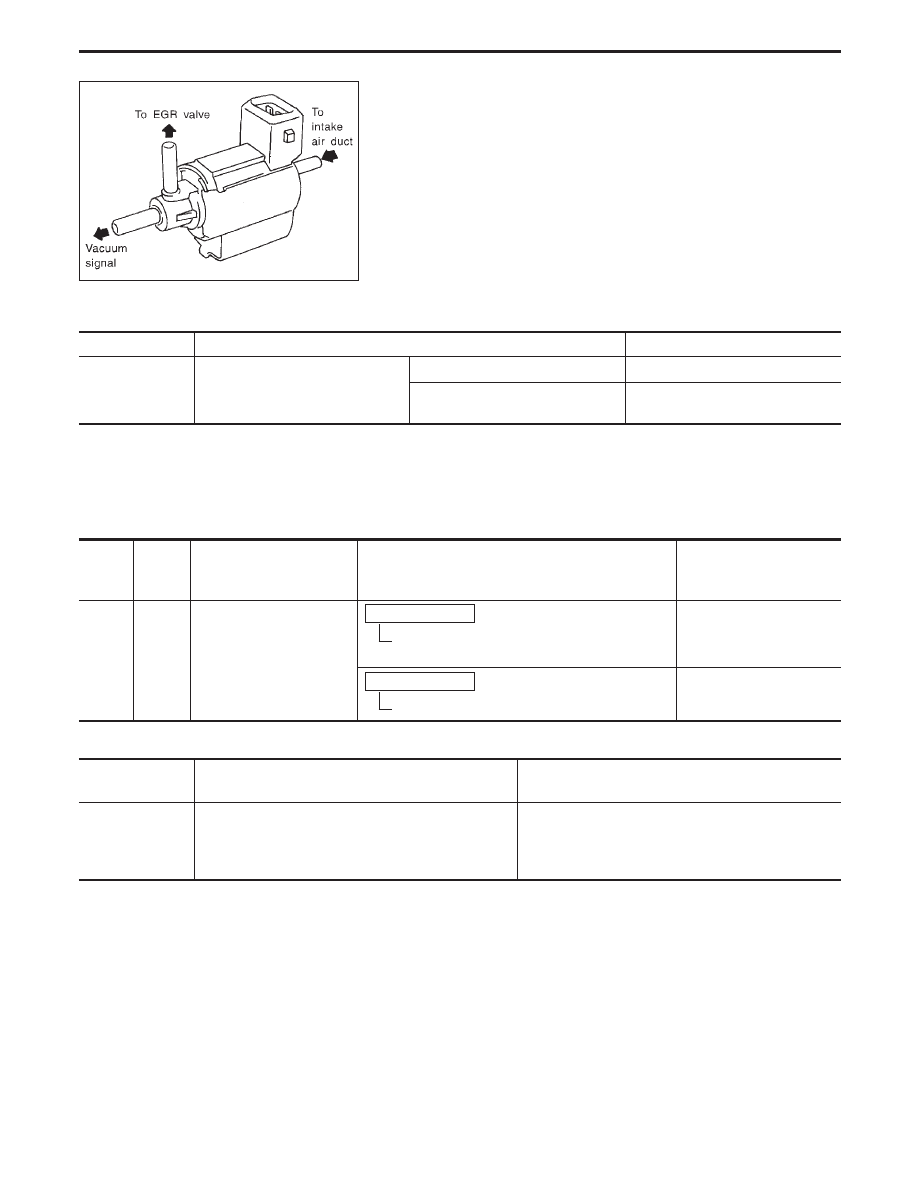

EGRC-solenoid Valve

COMPONENT DESCRIPTION

The EGRC-solenoid valve responds to signals from the ECM.
When the ECM sends an ON (ground) signal, the coil in the sole-
noid valve is energized. A plunger will then move to flow the
vacuum signal (from the intake manifold collector to the EGR
valve.)
The vacuum signal passes through the solenoid valve. The signal
then reaches the EGR valve. When the ECM sends an OFF signal,
the plunger is returned by the spring and cut the vacuum signal.

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

EGRC SOL/V

I

Engine: After warming up

I

Air conditioner switch: “OFF”

I

Shift lever: “D”

I

No-load

Idle

OFF (CUT)

Revving engine up from idle to 3,000
rpm

ON (FLOW)

ECM TERMINALS AND REFERENCE VALUE

Specification data are reference values, and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring voltage. Doing so may result in damage to the
ECM’s transistor. Use a ground other than ECM terminals such as the body ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC voltage)

10

L/Y

EGRC-solenoid valve

Engine is running. (Warmed-up condition)

Lift up drive wheels and rev engine up from
idle to 3,000 rpm in “1st” position.

0 - 0.7V

Engine is running. (Warmed-up condition)

Idle speed

BATTERY VOLTAGE
(11 - 14V)

ON BOARD DIAGNOSIS LOGIC

Diagnostic Trouble

Code No.

Malfunction is detected when ....

Check Items

(Possible Cause)

P1400
1005

I

The improper voltage signal is sent to ECM through
EGRC-solenoid valve.

I

Harness or connectors
(The EGRC-solenoid valve circuit is open or
shorted.)

I

EGRC-solenoid valve

TROUBLE DIAGNOSIS FOR DTC P1400
