Infiniti Q45 (FY33). Manual - part 212

SEF065T

SEF580R

SEF749W

Procedure for malfunction B.

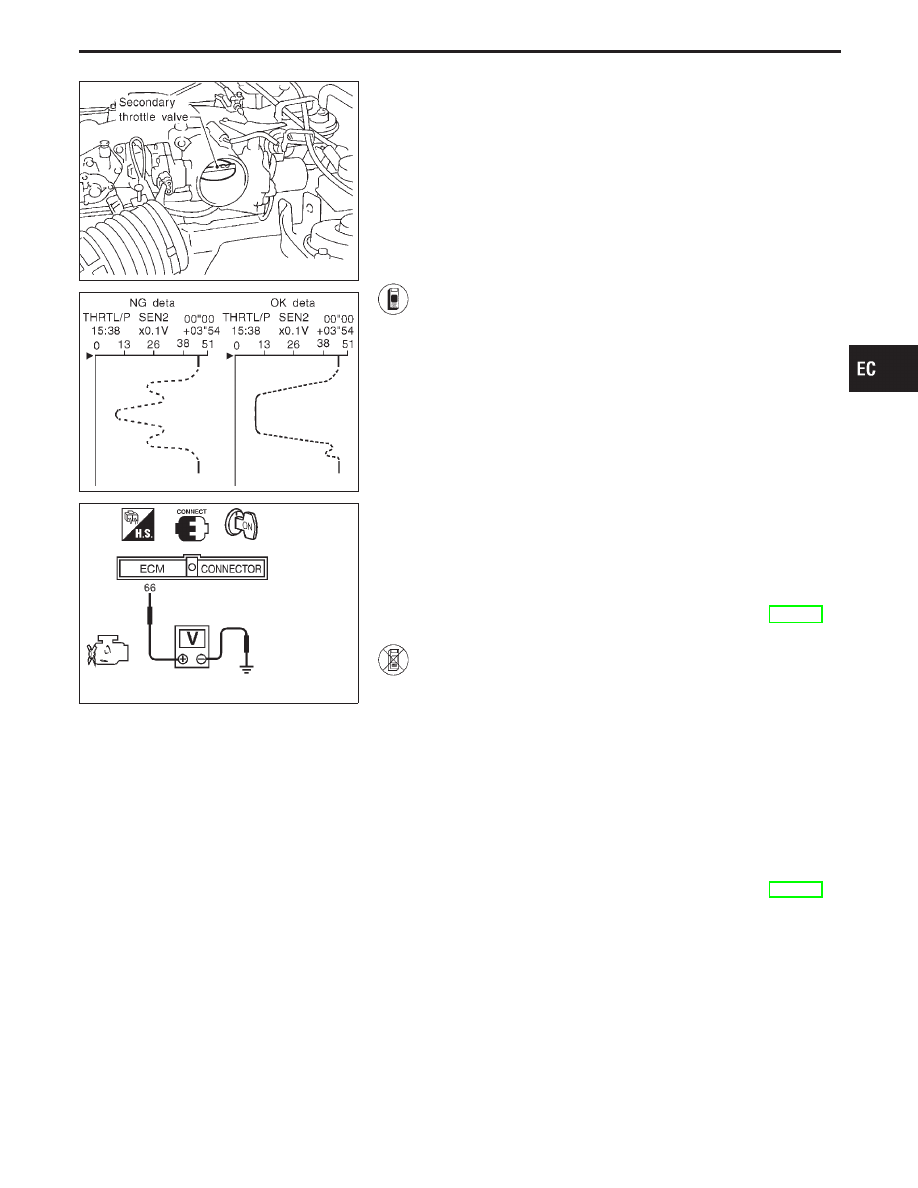

OVERALL FUNCTION CHECK

Use this procedure to check the overall function of the secondary
throttle position sensor circuit. During this check, a DTC might not
be confirmed.

WARNING:

Before touching the secondary throttle valve, be sure to dis-
connect the throttle motor harness connector. Failure to do so
may cause injury due to accidental actuation of the valve.

1) Start engine and warm it up to normal operating tem-

perature.

2) Turn ignition switch “OFF” and disconnect throttle motor

harness connector.

3) Remove intake air duct.
4) Turn ignition switch “ON”.
5) Select “MANUAL TRIG” and “HI SPEED” in “DATA

MONITOR” mode with CONSULT-II.

6) Select “THRTL/P SEN2” in “DATA MONITOR” mode

with CONSULT-II.

7) Press RECORD on CONSULT-II SCREEN at the same

time close the secondary throttle valve by hand.

8) Print out the recorded data and check the following:

I

The voltage when secondary throttle valve is closed
by hand is approximately 0.60 - 1.15V.

I

The voltage decrease is linear in response to second-
ary throttle valve closing.

I

The voltage when secondary throttle valve is fully
opened is approximately 4.3 - 4.7V.

9) If NG, go to “DIAGNOSTIC PROCEDURE”, EC-379.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ OR ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

1) Start engine and warm it up to normal operating tem-

perature.

2) Turn ignition switch “OFF” and disconnect throttle motor

harness connector.

3) Remove intake air duct.
4) Turn ignition switch “ON”.
5) Check the voltage between ECM terminal

q

66

and

ground, then check the following:

I

The voltage when secondary throttle valve is closed
by hand is approximately 0.4 - 0.86V.

I

The voltage decrease is linear in response to second-
ary throttle valve closing.

I

The voltage when secondary throttle valve is fully
opened is approximately 3.3 - 3.5V.

6) If NG, go to “DIAGNOSTIC PROCEDURE”, EC-379.

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P1120

Secondary Throttle Position Sensor (STPS)
(Cont’d)

EC-377

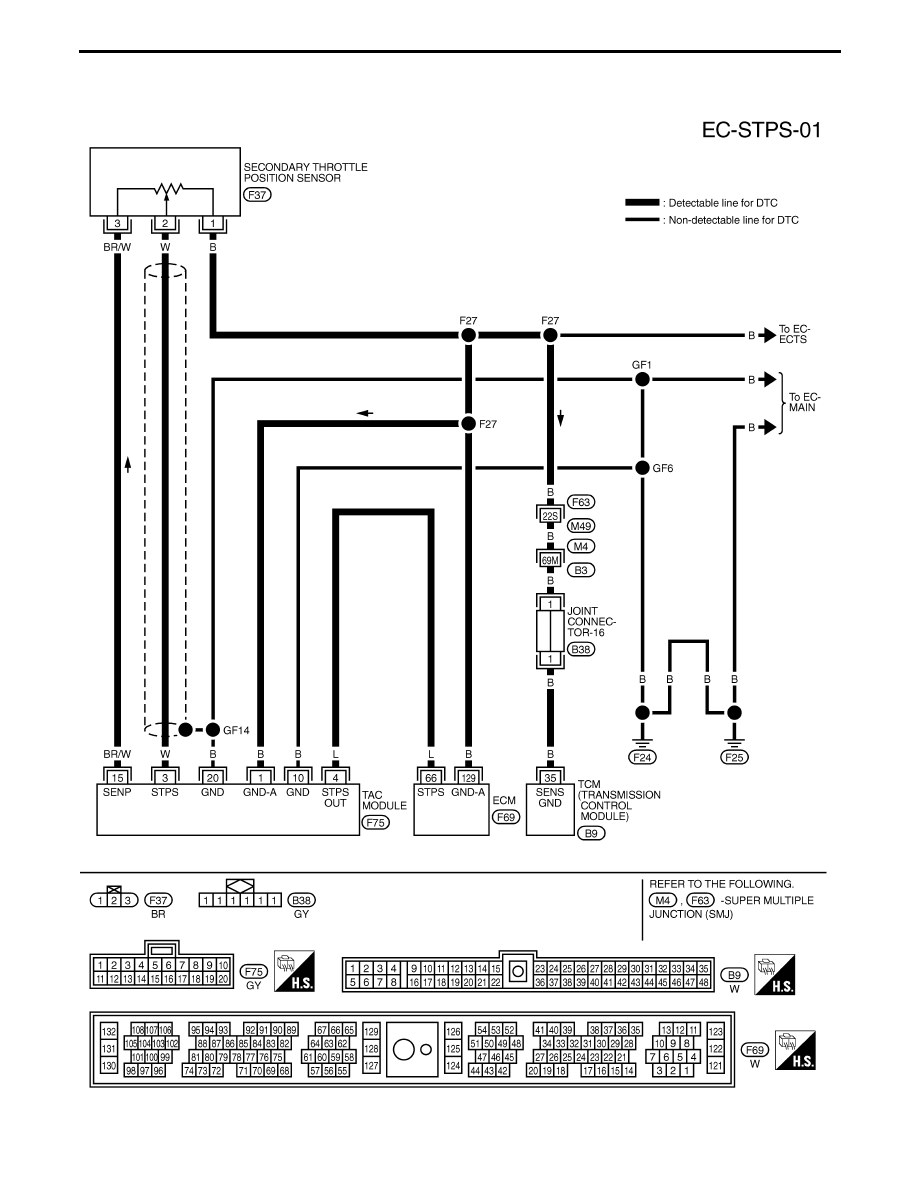

TEC066M

TROUBLE DIAGNOSIS FOR DTC P1120

Secondary Throttle Position Sensor (STPS)
(Cont’d)

EC-378

SEF066T

SEF899Q

SEF377U

SEF900Q

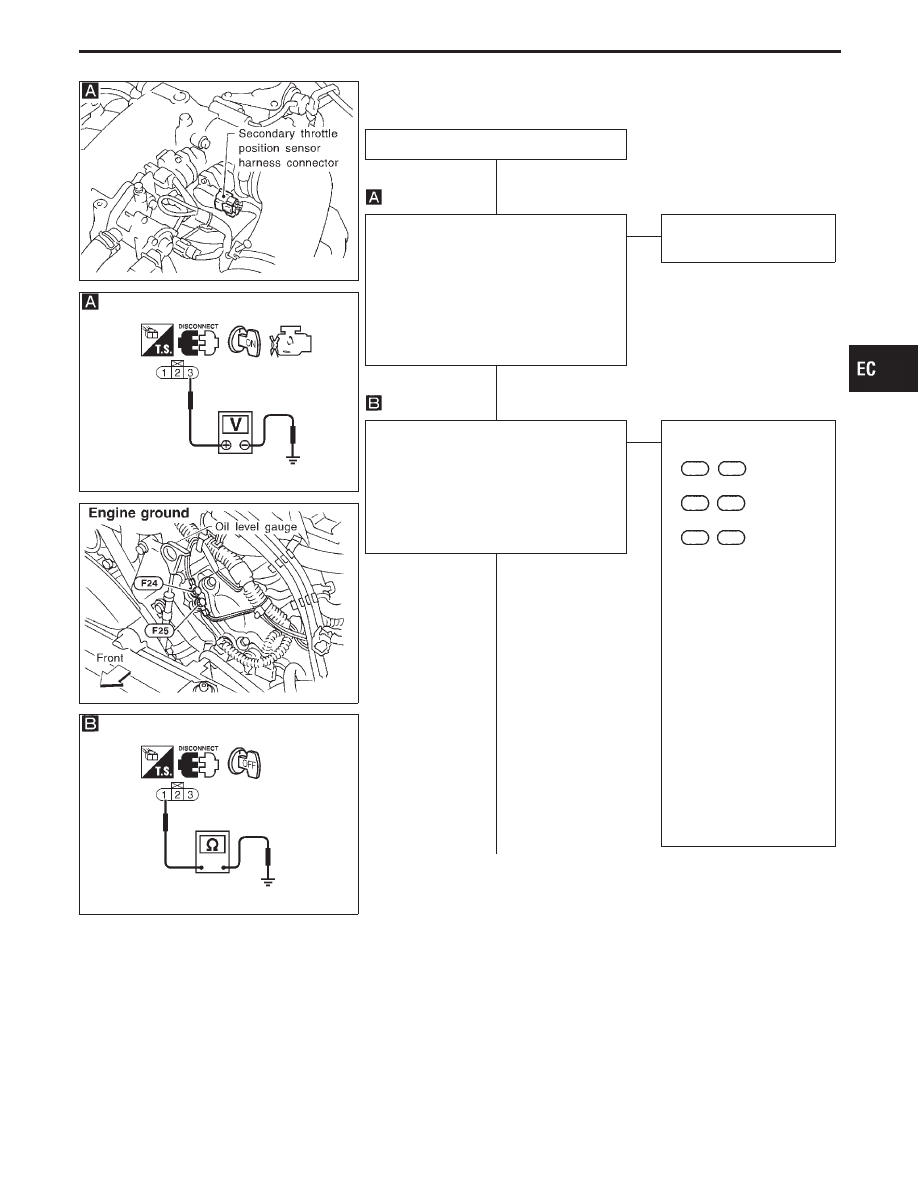

DIAGNOSTIC PROCEDURE

INSPECTION START

CHECK POWER SUPPLY.
1. Turn ignition switch “OFF”.
2. Disconnect secondary throttle position

sensor harness connector.

3. Turn ignition switch “ON”.
4. Check voltage between terminal

q

3

and

ground with CONSULT-II or tester.
Voltage: Approximately 5V

OK

E

NG

Repair harness or connec-
tors.

CHECK GROUND CIRCUIT.
1. Turn ignition switch “OFF”.
2. Loosen and retighten ground screw.
3. Check harness continuity between ter-

minal

q

1

and engine ground.

Continuity should exist.
If OK, check harness for short to power.

OK

E

NG

Check the following.

I

Harness connectors

F63

,

M49

I

Harness connectors

M4

,

B3

I

Harness connectors

F62

,

F61

I

Joint connector-16

I

Harness for open or
short between sensor
and throttle actuator con-
trol (TAC) module

I

Harness for open or
short between secondary
throttle position sensor
and ECM

I

Harness for open or
short between secondary
throttle position sensor
and TCM (Transmission
Control Module)

If NG, repair open circuit or
short to power in harness
or connectors.

q

A

(Go to next page.)

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P1120

Secondary Throttle Position Sensor (STPS)
(Cont’d)

H

H

H

EC-379

SEF447U

SEF340R

q

A

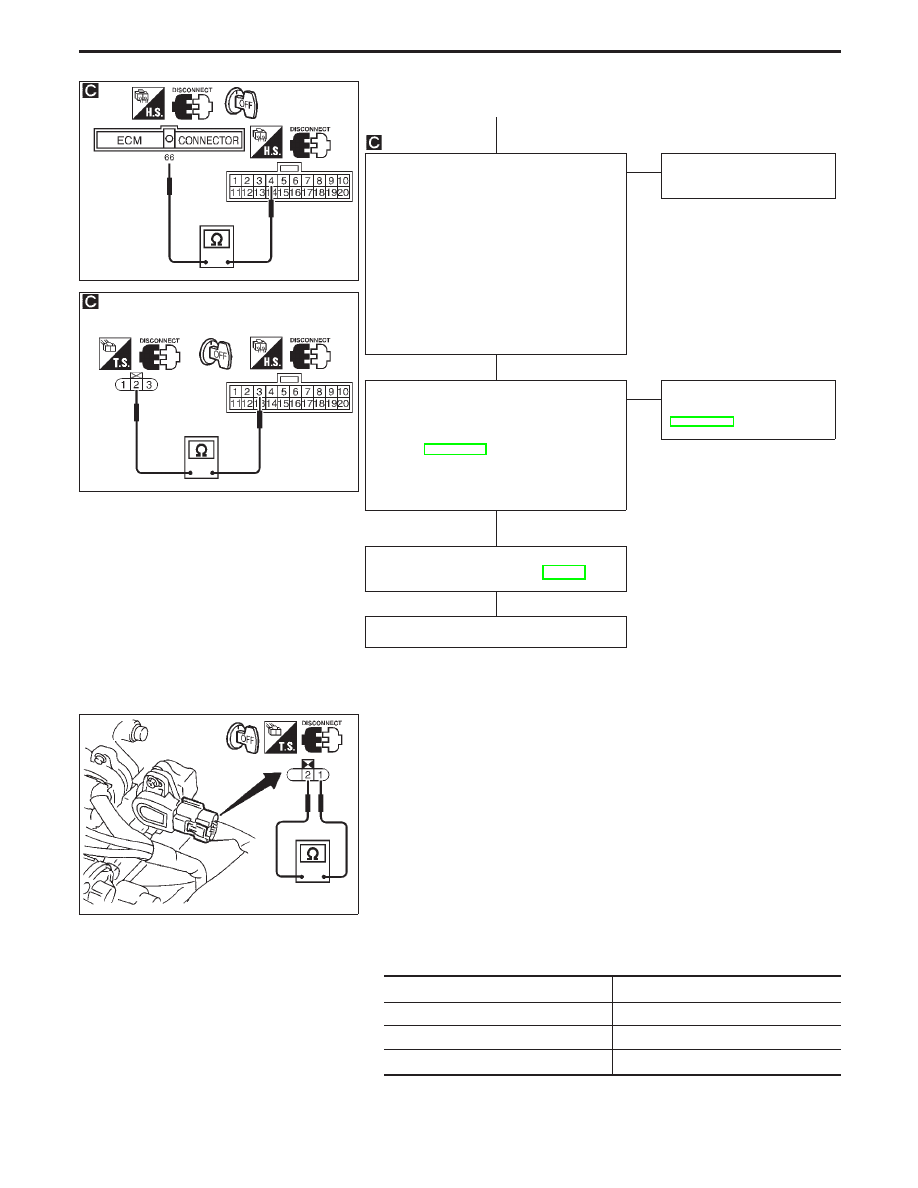

CHECK INPUT SIGNAL CIRCUIT.
1. Disconnect ECM harness connector

and throttle actuator control module
harness connector.

2. Check harness continuity between ECM

terminal

q

66

and throttle actuator control

module terminal

q

4

, sensor terminal

q

2

and throttle actuator control module ter-
minal

q

3

.

Continuity should exist.
If NG, repair open circuit or short to
ground or short to power in harness or
connectors.

OK

E

NG

Repair harness or connec-
tors.

CHECK COMPONENT
(Secondary throttle position sensor).
Refer to “COMPONENT INSPECTION”
below.
Refer to BR section (“Adjustment for Sec-
ondary Throttle Position”, “TRACTION
CONTROL SYSTEM — TCS —”) for
adjustment.

OK

E

NG

Replace secondary throttle
position sensor. Refer to
BR section.

Perform “TROUBLE DIAGNOSIS FOR
INTERMITTENT INCIDENT”, EC-117.

INSPECTION END

SEF787T

COMPONENT INSPECTION

Secondary throttle position sensor

WARNING:

Before touching the secondary throttle valve, be sure to dis-
connect the throttle motor harness connector. Failure to do so
may cause injury due to accidental actuation of the valve.
1.

Turn ignition switch “OFF”.

2.

Disconnect secondary throttle position sensor harness con-
nector.

3.

Disconnect throttle motor harness connector.

4.

Remove intake air duct.

5.

Make sure that resistance between terminals

q

2

and

q

1

changes when opening secondary throttle valve manually.

Throttle valve conditions

Resistance at 25°C (77°F)

Completely closed

Approximately 0.6 k

Ω

Partially open

0.6 - 4.0 k

Ω

Completely open

Approximately 5 k

Ω

TROUBLE DIAGNOSIS FOR DTC P1120

Secondary Throttle Position Sensor (STPS)
(Cont’d)

H

H

H

H

EC-380
