Infiniti Q45 (FY33). Manual - part 178

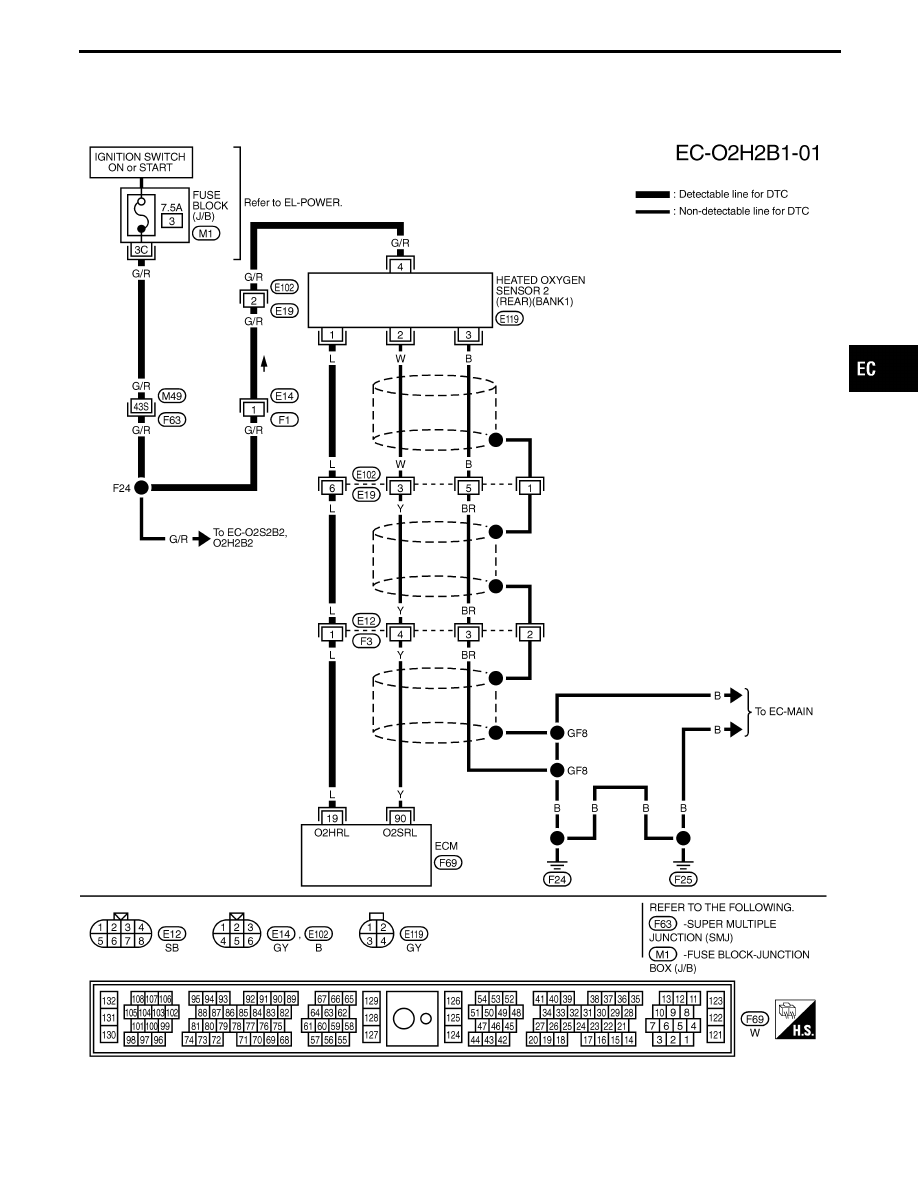

BANK 1

TEC789

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0141 (B1), P0161 (B2)

Heated Oxygen Sensor 2 Heaters (Rear)
(P0141: Bank 1), (P0161: Bank 2) (Cont’d)

EC-241

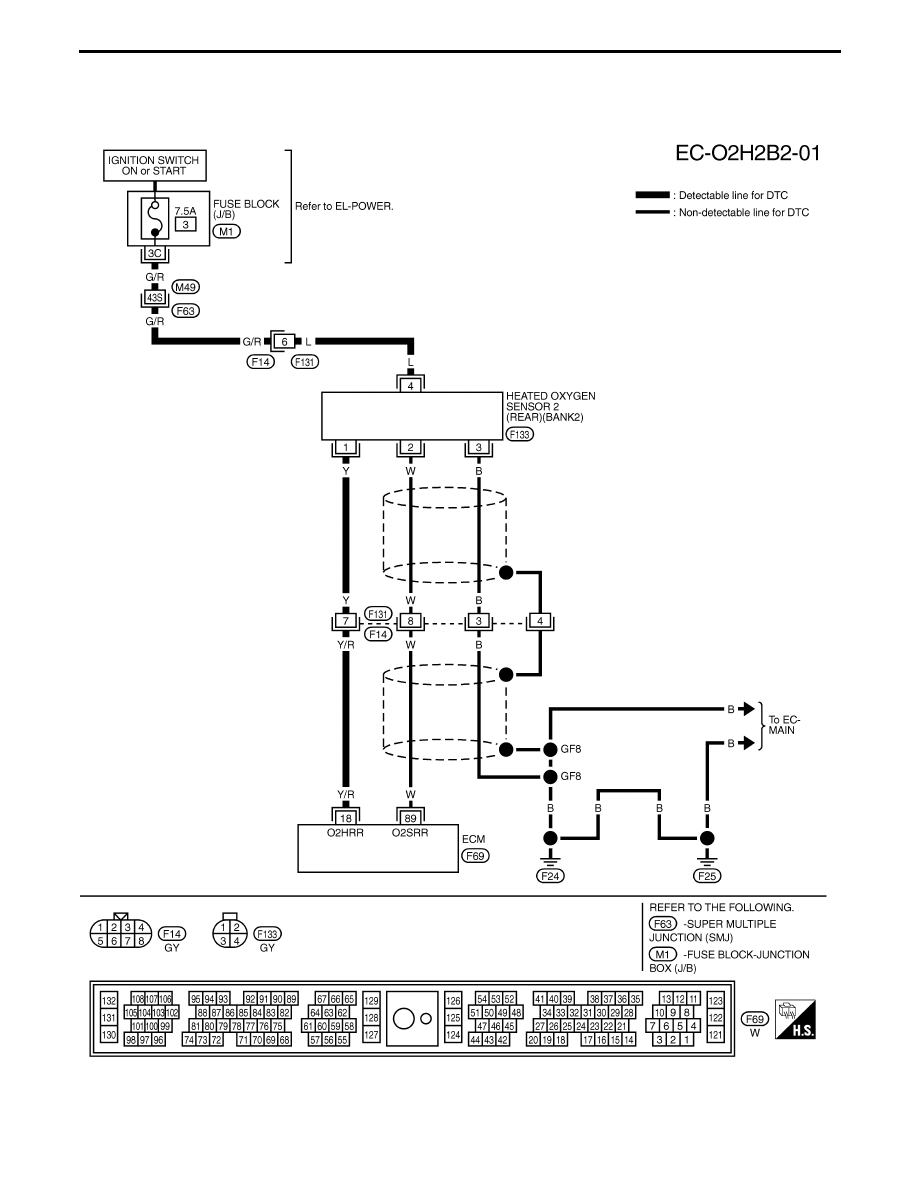

BANK 2

TEC790

TROUBLE DIAGNOSIS FOR DTC P0141 (B1), P0161 (B2)

Heated Oxygen Sensor 2 Heaters (Rear)
(P0141: Bank 1), (P0161: Bank 2) (Cont’d)

EC-242

SEF055TA

SEF130T

SEF801WA

SEC032C

DIAGNOSTIC PROCEDURE

INSPECTION START

CHECK POWER SUPPLY.
1. Turn ignition switch “OFF”.

2. Disconnect heated oxygen sensor 2

(rear) harness connector.

3. Turn ignition switch “ON”.
4. Check voltage between terminal

q

4

and

ground.
Voltage: Battery voltage

OK

E

NG

Check the following.

I

Harness connectors

E102

,

E19

(B1) or

F14

,

F131

(B2)

I

Harness connectors

E14

,

F1

(B1)

I

Harness connectors

F63

,

M49

I

7.5A fuse

I

Harness for open or short
between heated oxygen
sensor 2 (rear) and fuse

If NG, repair harness or
connectors.

CHECK GROUND CIRCUIT.
1. Turn ignition switch “OFF”.

2. Disconnect ECM harness connector.
3. Check harness continuity between termi-

nal

q

1

and ECM terminals

q

19

(B1),

q

18

(B2).
Continuity should exist.
If OK, check harness for short to ground
and short to power.

OK

E

NG

Check the following.

I

Harness connectors

F3

,

E12

(B1) or

F14

,

F131

(B2)

I

Harness connectors

E19

,

E102

(B1)

I

Harness connectors

F62

,

F61

I

Harness for open or short
between sensor and
ECM.

If NG, repair open circuit or
short to ground or short to
power in harness or con-
nectors.

CHECK COMPONENT
[Heated oxygen sensor 2 heater (rear)].
Refer to “COMPONENT INSPECTION” on
next page.

OK

E

NG

REPLACE HO2S2 (rear).
1. Check HO2S2 (rear) har-

ness protector color.
White: Left bank (B1)
Red: Right bank (B2)

2. Replace malfunctioning

HO2S2 (rear).

Perform “TROUBLE DIAGNOSIS FOR
INTERMITTENT INCIDENT”, EC-117.

INSPECTION END

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0141 (B1), P0161 (B2)

Heated Oxygen Sensor 2 Heaters (Rear)
(P0141: Bank 1), (P0161: Bank 2) (Cont’d)

H

H

H

H

H

EC-243

SEF132T

COMPONENT INSPECTION

Heated oxygen sensor 2 heater (rear)

Check the following.
1.

Check resistance between terminals

q

4

and

q

1

.

Resistance: 2.3 - 4.3

at 25°C (77°F)

2.

Check continuity.

Terminal No.

Continuity

q

2

and

q

1

,

q

3

,

q

4

No

q

3

and

q

1

,

q

2

,

q

4

If NG, replace the heated oxygen sensor 2 (rear).

CAUTION:

I

Discard any heated oxygen sensor which has been
dropped from a height of more than 0.5 m (19.7 in) onto a
hard surface such as a concrete floor; use a new one.

I

Before installing new oxygen sensor, clean exhaust sys-
tem threads using Oxygen Sensor Thread Cleaner tool
J-43897-18 or J-43897-12 and approved anti-seize lubri-
cant.

TROUBLE DIAGNOSIS FOR DTC P0141 (B1), P0161 (B2)

Heated Oxygen Sensor 2 Heaters (Rear)
(P0141: Bank 1), (P0161: Bank 2) (Cont’d)

EC-244
