Infiniti Q45 (FY33). Manual - part 173

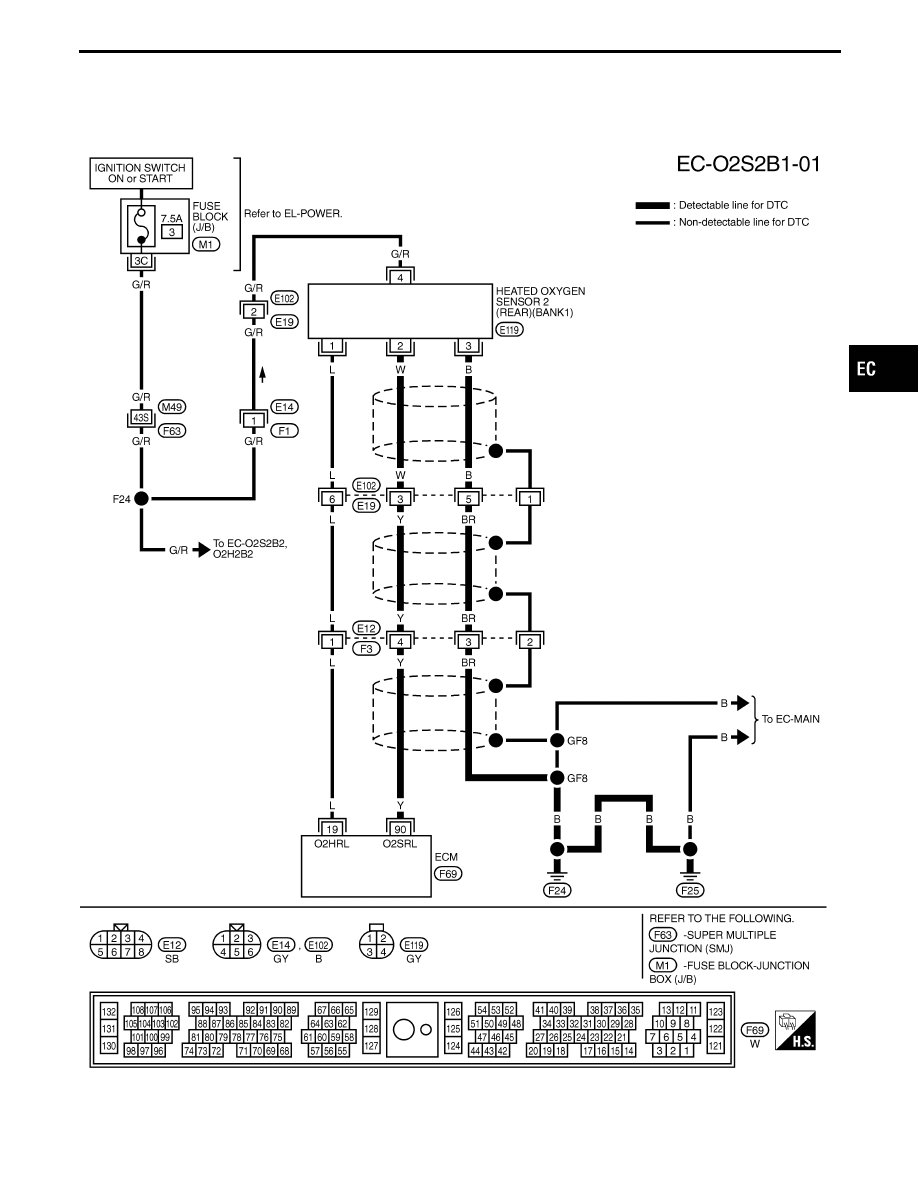

BANK 1

TEC787

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0138 (B1), P0158 (B2)

Heated Oxygen Sensor 2 (Rear) (P0138: Bank
1), (P0158: Bank 2) (Max. Voltage Monitoring)
(Cont’d)

EC-221

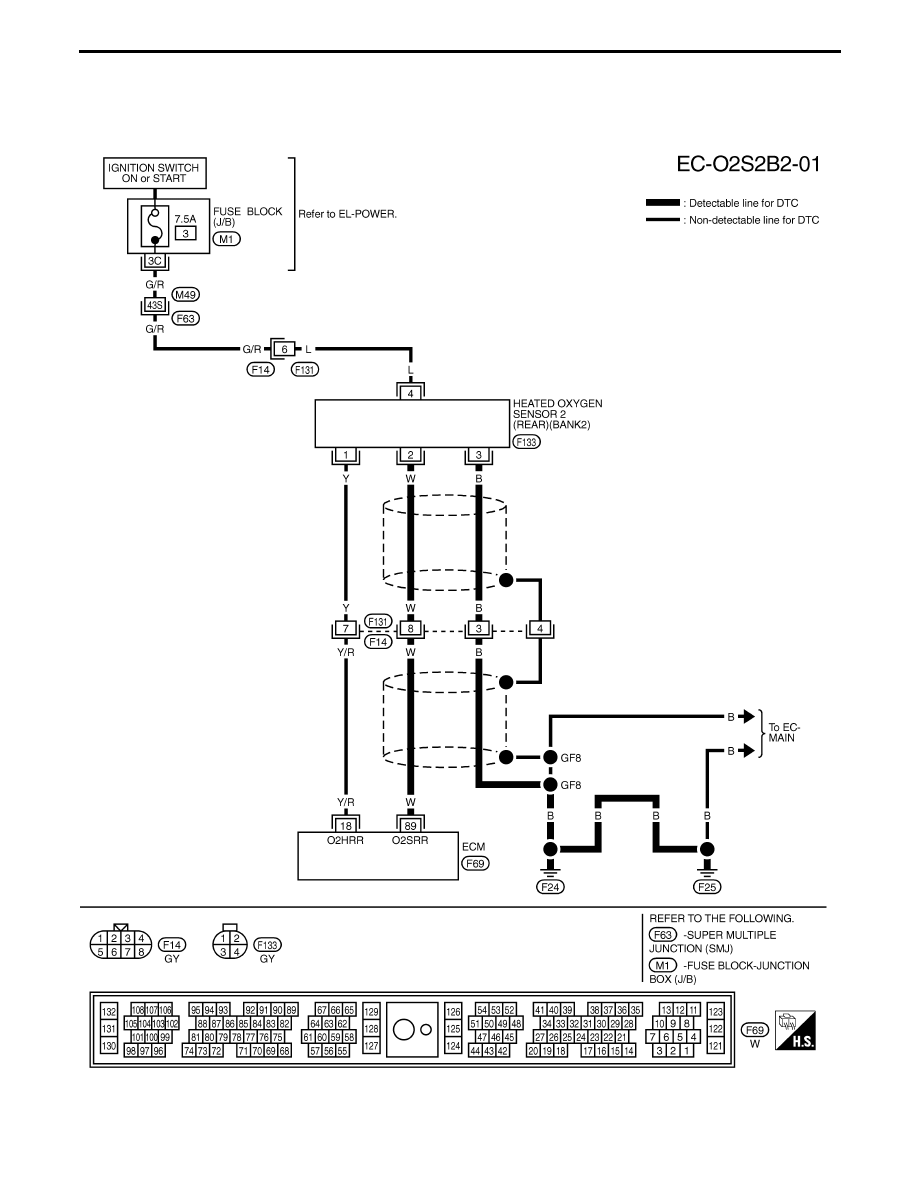

BANK 2

TEC788

TROUBLE DIAGNOSIS FOR DTC P0138 (B1), P0158 (B2)

Heated Oxygen Sensor 2 (Rear) (P0138: Bank
1), (P0158: Bank 2) (Max. Voltage Monitoring)
(Cont’d)

EC-222

SEF055TA

SEF377U

SEF985Z

SEF395W

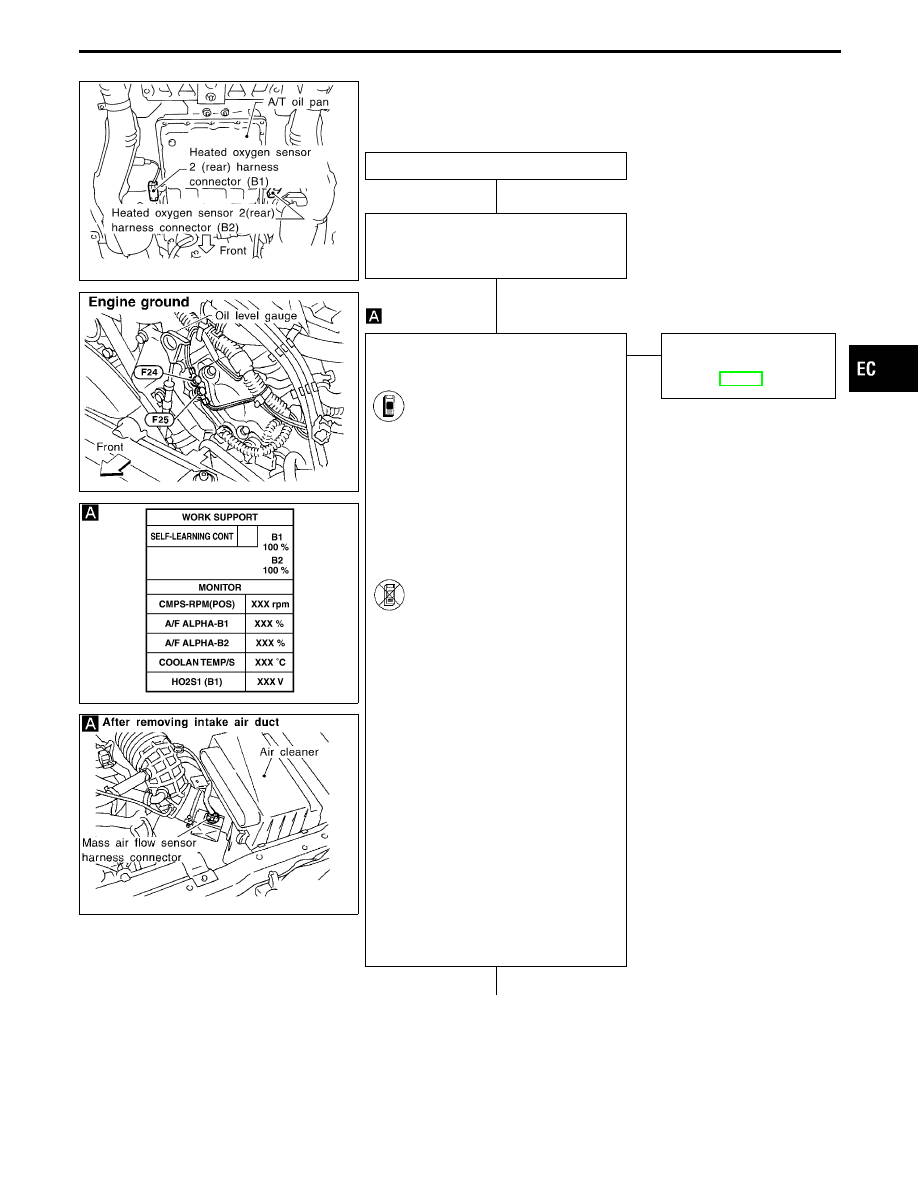

DIAGNOSTIC PROCEDURE

INSPECTION START

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground

screws.

CLEAR THE SELF-LEARNING DATA
1. Start engine and warm it up to normal

operating temperature.

2. Select “SELF-LEARNING

CONT” in “WORK SUPPORT”
mode with CONSULT-II.

3. Clear the self-learning control

coefficient by touching “CLEAR”.

4. Run engine for at least 10 min-

utes at idle speed.
Are the 1st trip DTCs P0171,
P0174 detected? Is it difficult
to start engine?

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

2. Turn ignition switch “OFF”.
3. Disconnect mass air flow sensor

harness connector, and restart
and run engine for at least 3
seconds at idle speed.

4. Stop engine and reconnect

mass air flow sensor harness
connector.

5. Make sure diagnostic trouble

code No. 0102 is displayed in
Diagnostic Test Mode II.

6. Erase the diagnostic test mode

II (Self-diagnostic results)
memory. Make sure diagnostic
trouble code No. 0505 is dis-
played in Diagnostic Test Mode
II.

7. Run engine for at least 10 min-

utes at idle speed.
Are the 1st trip DTCs 0115,
0210 detected? Is it difficult to
start engine?

No

E

Yes

Go to “TROUBLE DIAG-
NOSIS FOR DTC P0171,
P0174”, EC-245.

q

A

(Go to next page.)

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0138 (B1), P0158 (B2)

Heated Oxygen Sensor 2 (Rear) (P0138: Bank
1), (P0158: Bank 2) (Max. Voltage Monitoring)
(Cont’d)

H

H

H

EC-223

SEC032C

SEF392UA

SEF129T

q

A

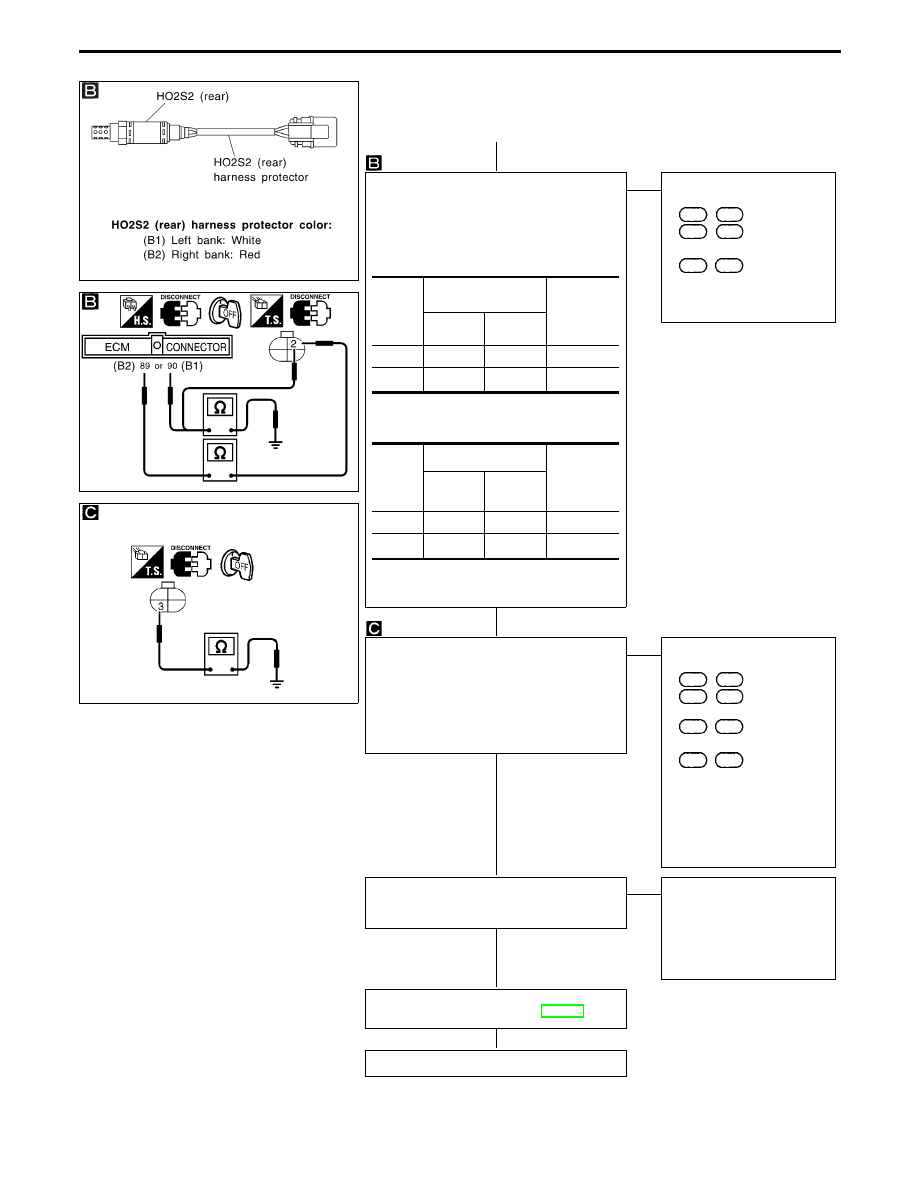

CHECK INPUT SIGNAL CIRCUIT.
1. Turn ignition switch “OFF”.

2. Disconnect heated oxygen sensor 2

(rear) harness connector and ECM har-
ness connector.

3. Check harness continuity between ECM

terminals and sensor.

Continuity should exist.

4. Check harness continuity between ECM

and sensor or ground terminals.

Continuity should not exist.

If OK, check harness for short to ground
and short to power.

OK

E

NG

Check the following.

I

Harness connectors

F3

,

E12

(LH) or

F14

,

F131

(RH)

I

Harness connectors

E19

,

E102

(LH)

If OK, check harness for
short to ground and short to
power.

CHECK GROUND CIRCUIT.
1. Turn ignition switch “OFF”.

2. Loosen and retighten ground screws.
3. Check harness continuity between termi-

nal

q

3

and engine ground.

Continuity should exist.
If OK, check harness for short to ground
and short to power.

OK

E

NG

Check the following.

I

Harness connectors

F3

,

E12

(LH) or

F14

,

F131

(RH)

I

Harness connectors

E19

,

E102

(LH)

I

Harness connectors

F62

,

F61

I

Harness for open or short
between heated oxygen
sensor 2 (rear) and
engine ground

If OK, check harness for
short to ground and short to
power.

CHECK COMPONENT [Heated oxygen
sensor 2 (rear)]. Refer to “COMPONENT
INSPECTION” on next page.

OK

E

NG

REPLACE HO2S2 (rear).
1. Check HO2S2 (rear) har-

ness protector color.
White: Left bank (B1)
Red: Right bank (B2)

2. Replace malfunctioning

HO2S2 (rear).

Perform “TROUBLE DIAGNOSIS FOR
INTERMITTENT INCIDENT”, EC-117.

INSPECTION END

DTC

Terminals

Bank

(Harness

protector

color)

ECM

Sensor

P0138

90

2

B1 (White)

P0158

89

2

B2 (Red)

DTC

Terminals

Bank

(Harness

protector

color)

ECM or

sensor

Ground

P0138

90 or 2

Ground

B1 (White)

P0158

89 or 2

Ground

B2 (Red)

TROUBLE DIAGNOSIS FOR DTC P0138 (B1), P0158 (B2)

Heated Oxygen Sensor 2 (Rear) (P0138: Bank
1), (P0158: Bank 2) (Max. Voltage Monitoring)
(Cont’d)

H

H

H

H

H

EC-224
