Infiniti Q45 (FY33). Manual - part 169





SEC027C

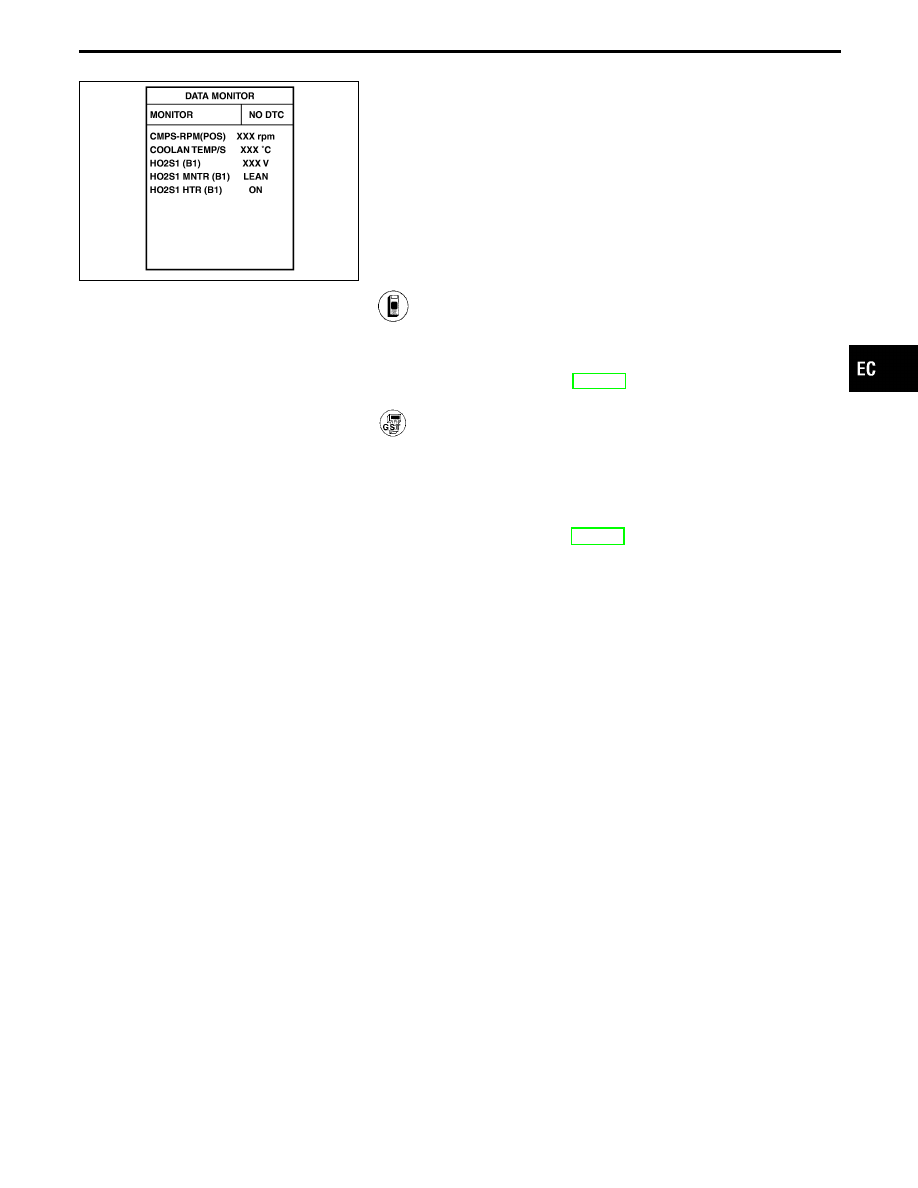

DIAGNOSTIC TROUBLE CODE CONFIRMATION
PROCEDURE

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 10.5.

1) Turn ignition switch “ON” and select “DATA MONITOR”

mode with CONSULT-II.

2) Start engine and run it for at least 6 seconds at idle

speed.

3) If 1st trip DTC is detected, go to “DIAGNOSTIC

PROCEDURE”, EC-208.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ OR ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

1) Start engine and run it for at least 6 seconds at idle

speed.

2) Turn ignition switch “OFF” and wait at least 5 seconds.
3) Restart engine and run it for at least 6 seconds at idle

speed.

4) Select “MODE 3” with GST.
5) If

DTC

is

detected,

go

to

“DIAGNOSTIC

PROCEDURE”, EC-208.

I

When using GST, “DIAGNOSTIC TROUBLE CODE CON-
FIRMATION PROCEDURE” should be performed twice as
much as when using CONSULT-II because GST cannot
display MODE 7 (1st trip DTC) concerning this diagnosis.
Therefore, using CONSULT-II is recommended.

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

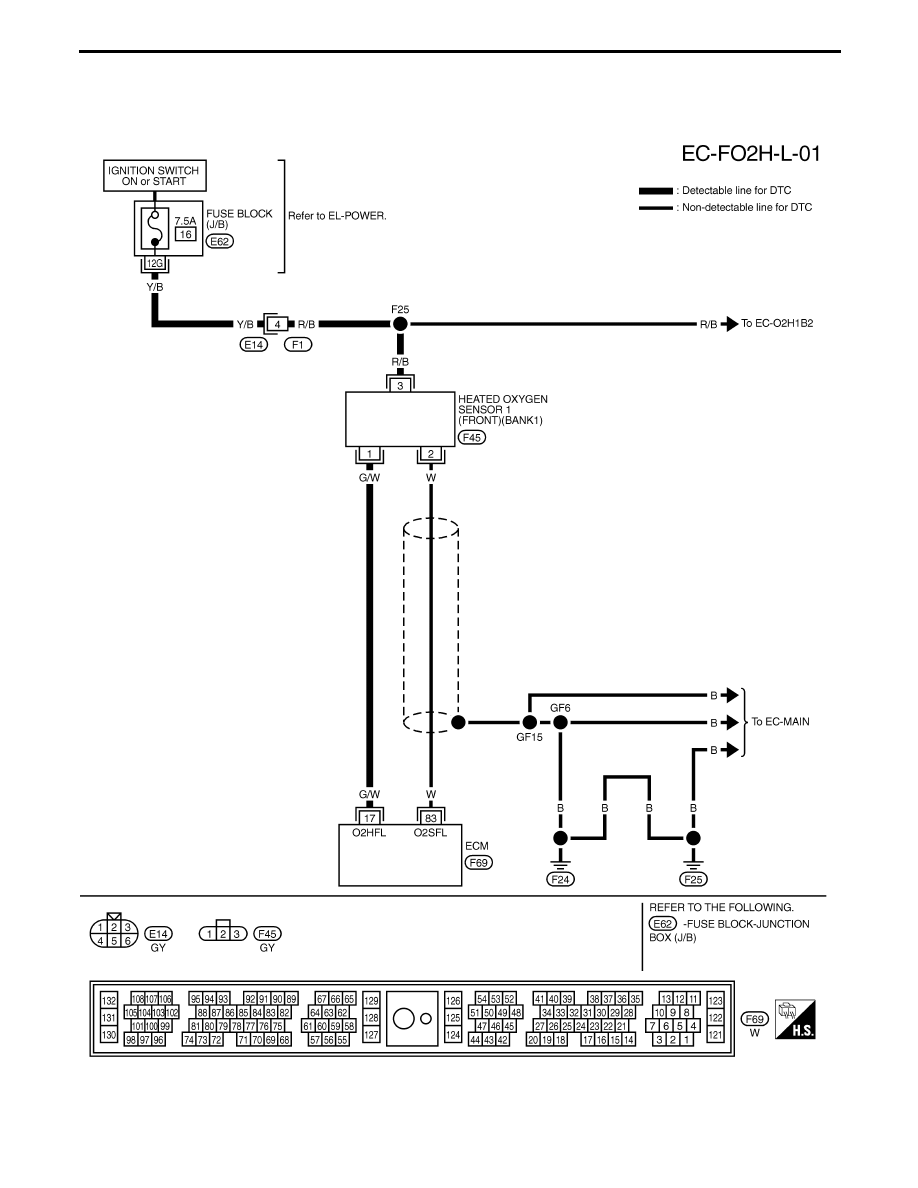

TROUBLE DIAGNOSIS FOR DTC P0135 (B1), P0155 (B2)

Heated Oxygen Sensor 1 Heater (Front) (P0135:
Bank 1), (P0155: Bank 2) (Cont’d)

EC-205

BANK 1

TEC785

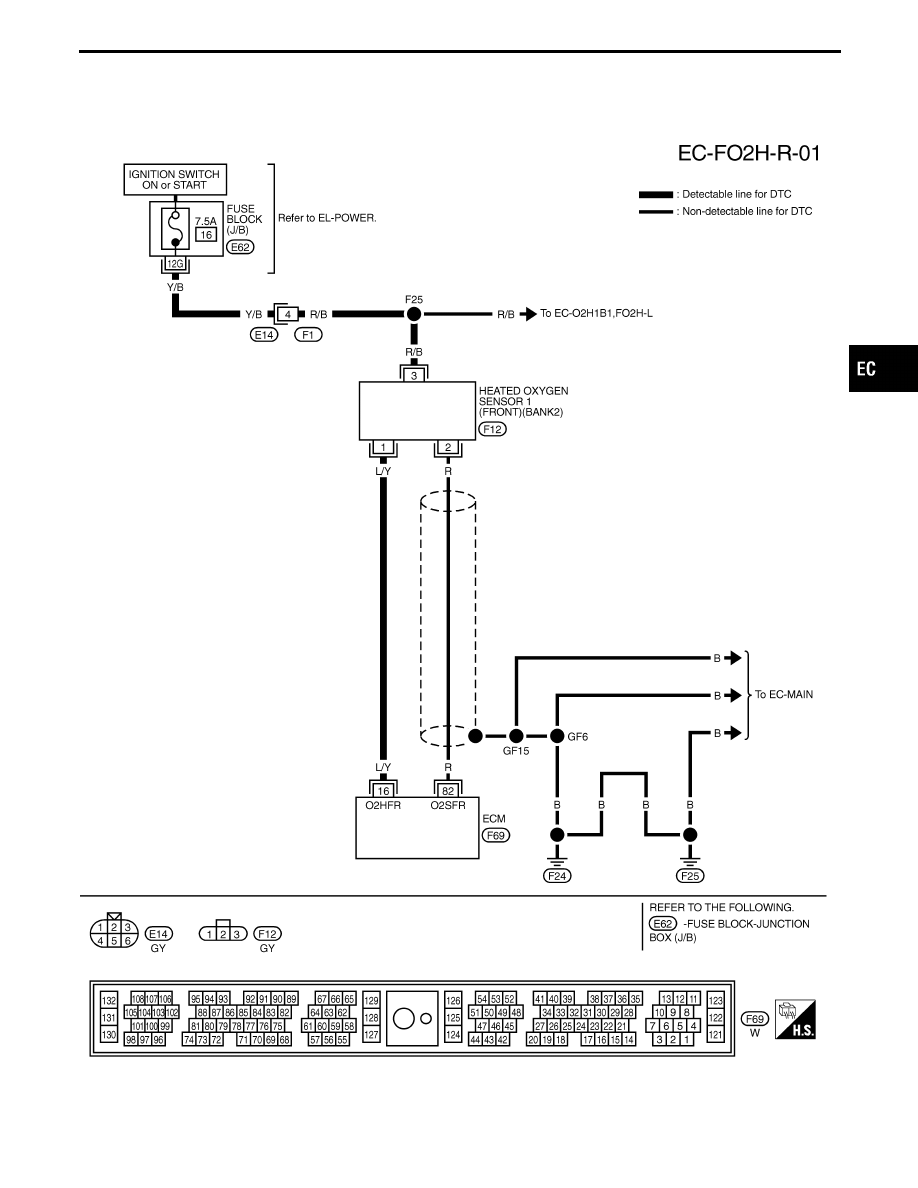

TROUBLE DIAGNOSIS FOR DTC P0135 (B1), P0155 (B2)

Heated Oxygen Sensor 1 Heater (Front) (P0135:
Bank 1), (P0155: Bank 2) (Cont’d)

EC-206

BANK 2

TEC786

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0135 (B1), P0155 (B2)

Heated Oxygen Sensor 1 Heater (Front) (P0135:
Bank 1), (P0155: Bank 2) (Cont’d)

EC-207

SEF054TI

SEF056TH

SEF646P

SEF409WA

SEF391UA

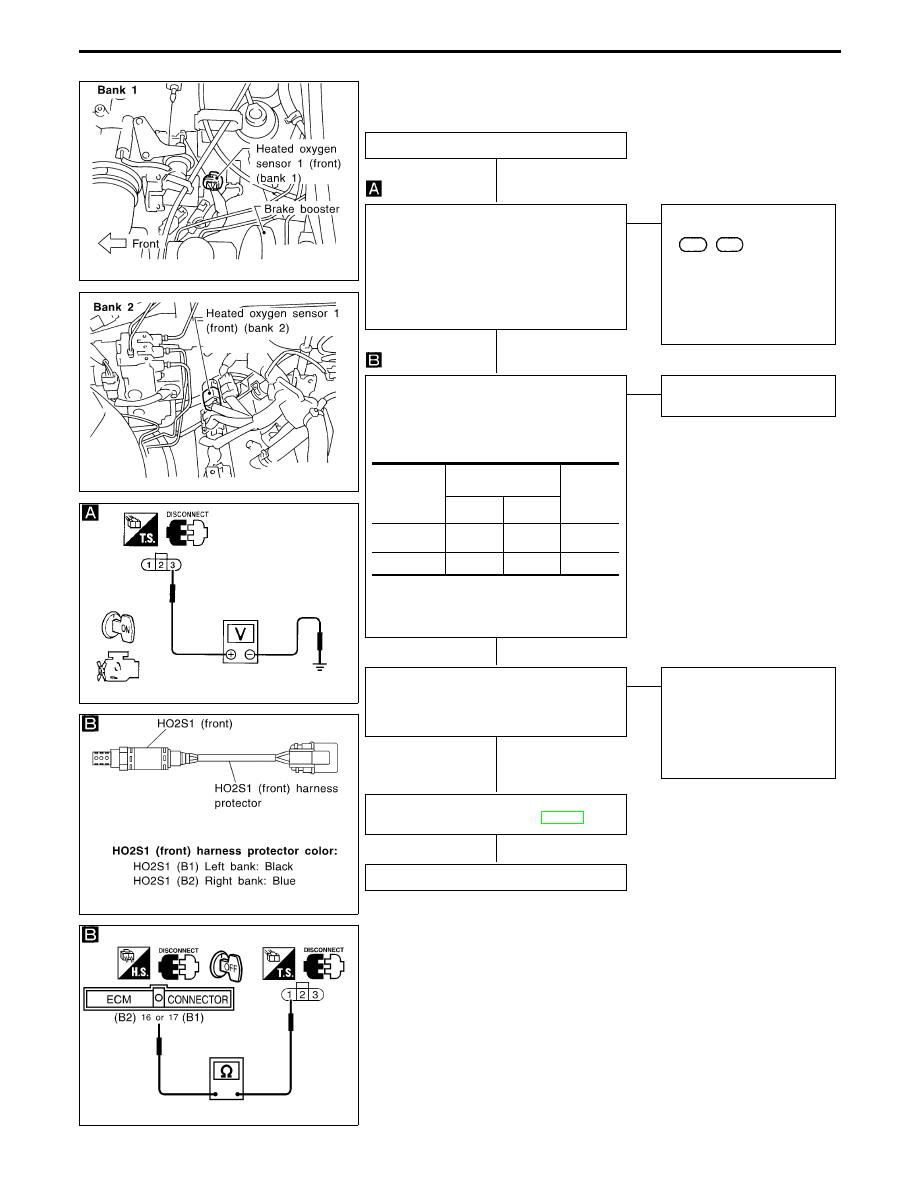

DIAGNOSTIC PROCEDURE

INSPECTION START

CHECK POWER SUPPLY.
1. Turn ignition switch “OFF”.

2. Disconnect corresponding heated oxy-

gen sensor 1 (front) harness connector.

3. Turn ignition switch “ON”.
4. Check voltage between terminal

q

3

and

ground.
Voltage: Battery voltage

OK

E

NG

Check the following.

I

Harness connectors

F1

,

E14

I

7.5A fuse

I

Harness for open or short
between heated oxygen
sensor 1 (front) and fuse

If NG, repair harness or
connectors.

CHECK GROUND CIRCUIT.
1. Turn ignition switch “OFF”.

2. Disconnect ECM harness connector.
3. Check harness continuity between termi-

nal and sensor.

Continuity should exist.
If OK, check harness for short to ground
and short to power.

OK

E

NG

Repair harness or connec-
tors.

CHECK COMPONENT
[Heated oxygen sensor 1 heater (front)].
Refer to “COMPONENT INSPECTION” on
next page.

OK

E

NG

REPLACE HO2S1 (front).
1. Check HO2S1 (front)

harness protector color.
Black: Left bank (B1)
Blue: Right bank (B2)

2. Replace malfunctioning

HO2S1 (front)

Perform “TROUBLE DIAGNOSIS FOR
INTERMITTENT INCIDENT”, EC-117.

INSPECTION END

DTC

Terminals

Bank

(Harness

protector

color)

ECM

Sensor

P0135

17

1

B1

(Black)

P0155

16

1

B2 (Blue)

TROUBLE DIAGNOSIS FOR DTC P0135 (B1), P0155 (B2)

Heated Oxygen Sensor 1 Heater (Front) (P0135:
Bank 1), (P0155: Bank 2) (Cont’d)

H

H

H

H

H

EC-208
