Vehicle speed: More than 50 km/h (31 MPH)
B/FUEL SCHDL: 1.4 - 5.0 msec
Selector lever: Suitable position

If “TESTING” is not displayed after 5 minutes, retry
from step 2).
7) Make sure that “OK” is displayed after touching “SELF-

DIAG RESULTS”. If “NG” is displayed, refer to “DIAG-
NOSTIC PROCEDURE”, EC-192.

SEF353WA

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ OR ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

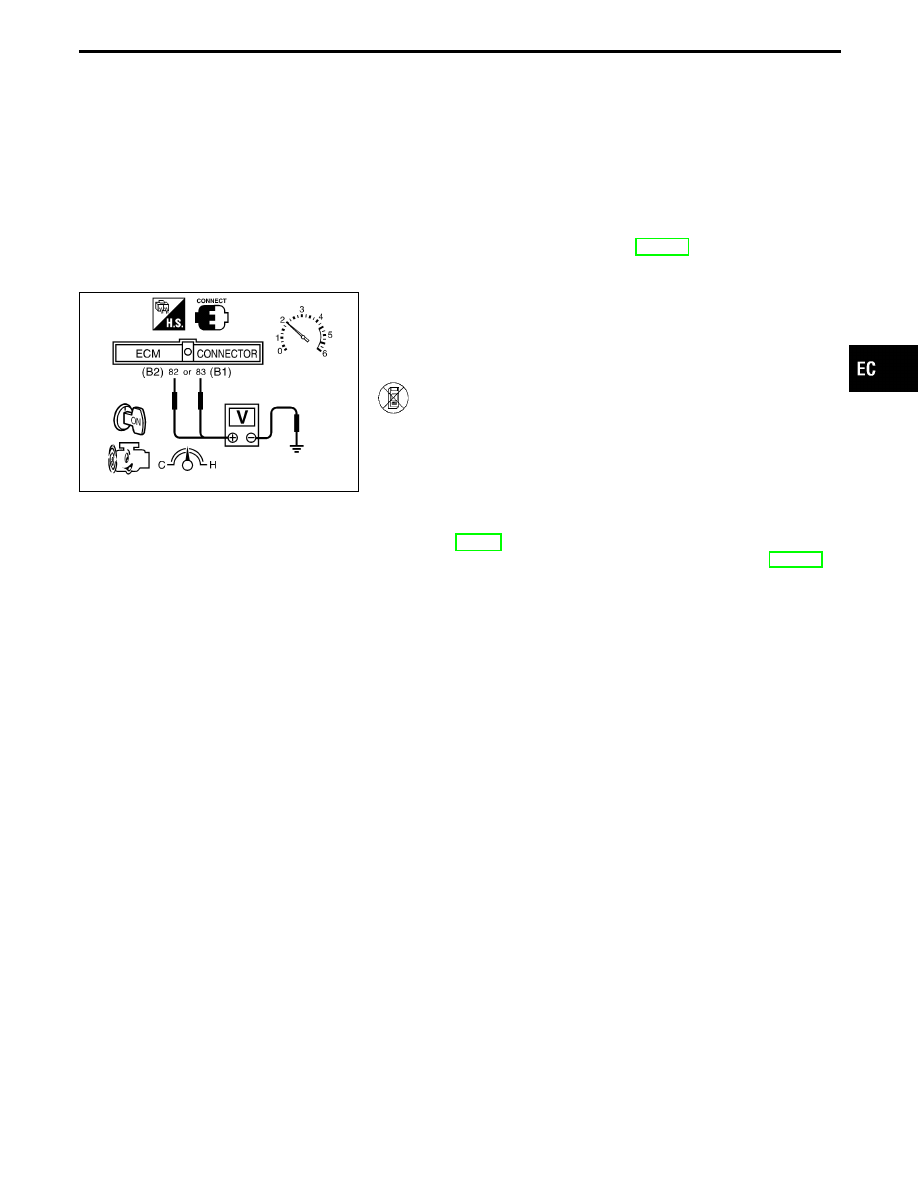

OVERALL FUNCTION CHECK

Use this procedure to check the overall function of the heated oxy-
gen sensor 1 (front) circuit. During this check, a 1st trip DTC might
not be confirmed.

1) Start engine and warm it up to normal operating tem-

perature.

2) Set voltmeter probes between ECM terminal

q

82

(B2),

q

83

(B1) (sensor signal) and ground.

3) Check the following with engine speed held at 2,000

rpm constant under no load.

I

Malfunction indicator lamp goes on more than 5 times
within 10 seconds in Diagnostic Test Mode II [HEATED
OXYGEN SENSOR 1 MONITOR (FRONT)]. See
EC-68.

4) If NG, go to “DIAGNOSTIC PROCEDURE”, EC-192.

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0133 (B1), P0153 (B2)

Heated Oxygen Sensor 1 (Front) (P0133: Bank
1), (P0153: Bank 2) (Response monitoring)
(Cont’d)

EC-189

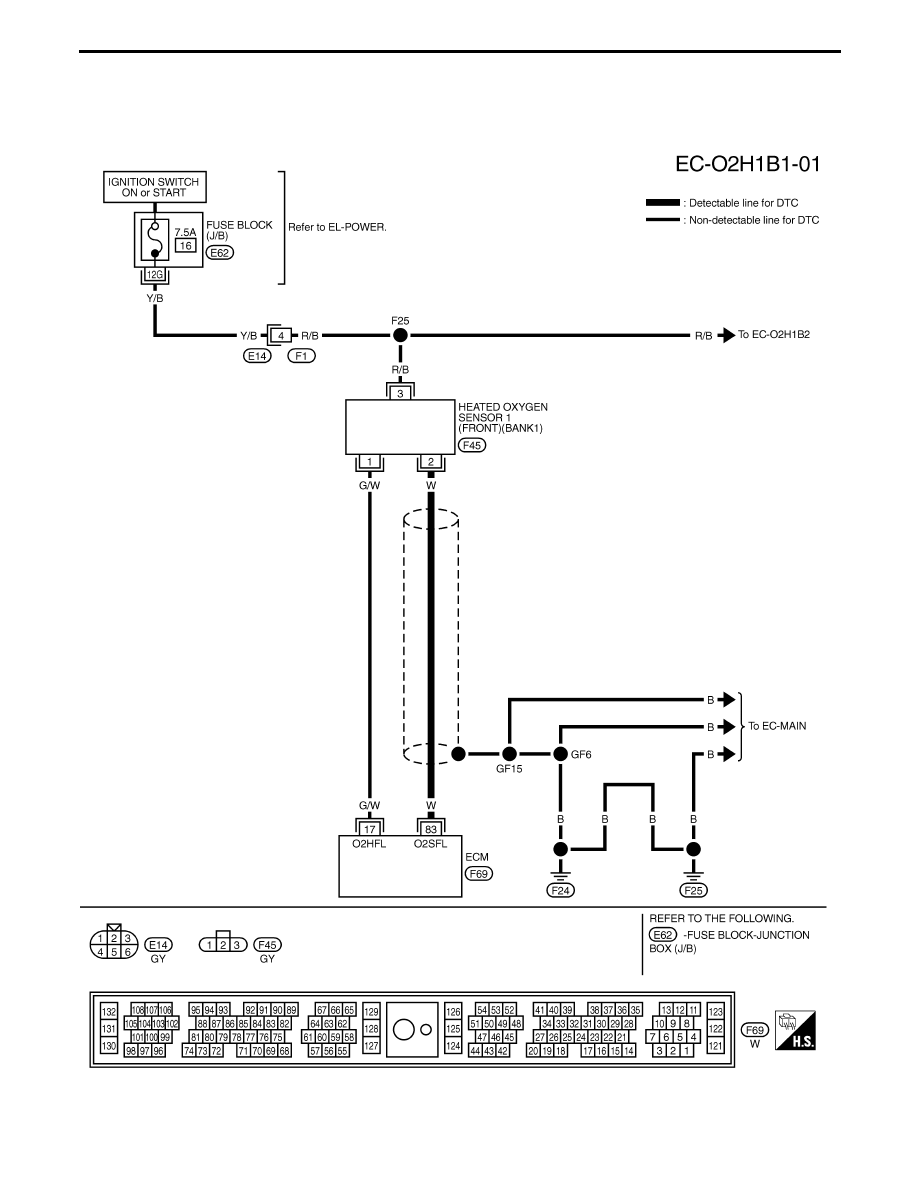

BANK 1

TEC783

TROUBLE DIAGNOSIS FOR DTC P0133 (B1), P0153 (B2)

Heated Oxygen Sensor 1 (Front) (P0133: Bank
1), (P0153: Bank 2) (Response monitoring)
(Cont’d)

EC-190

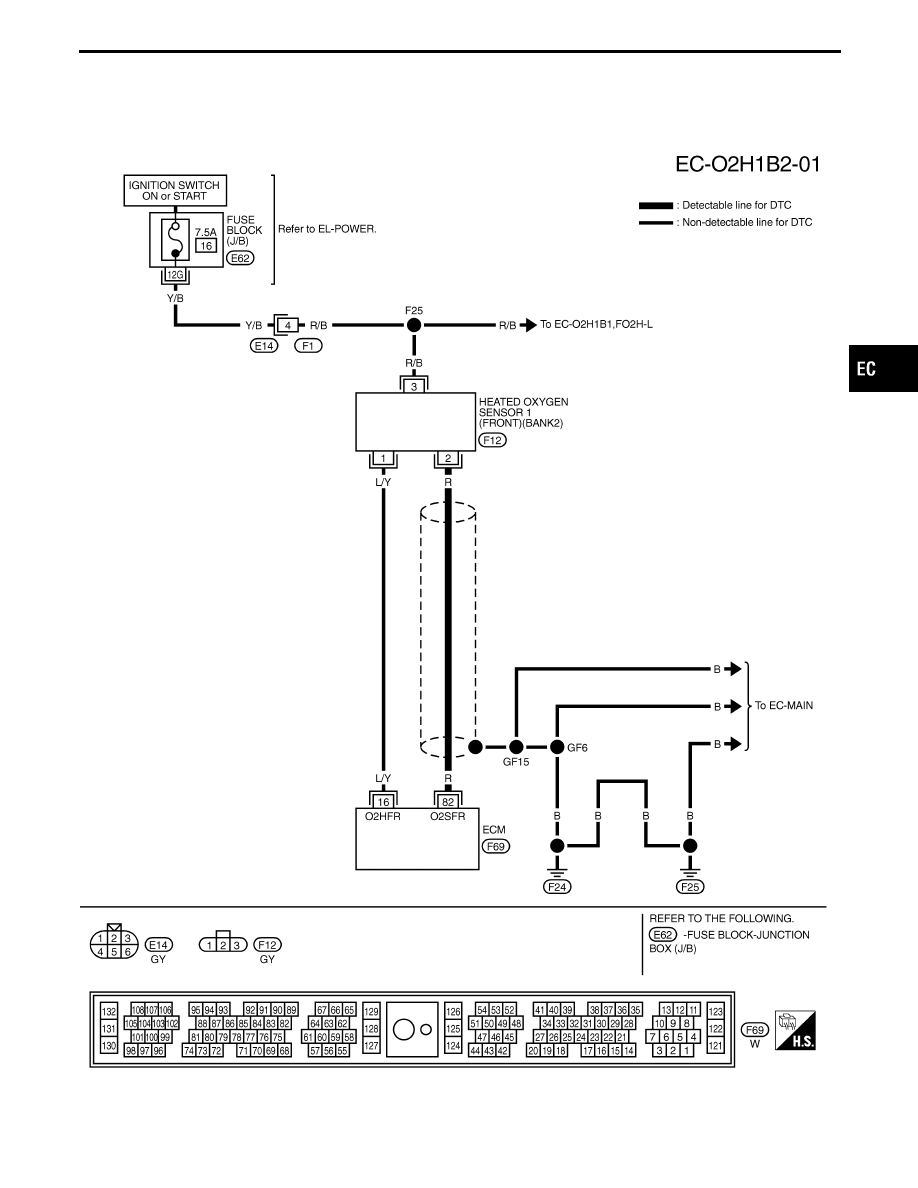

BANK 2

TEC784

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0133 (B1), P0153 (B2)

Heated Oxygen Sensor 1 (Front) (P0133: Bank
1), (P0153: Bank 2) (Response monitoring)
(Cont’d)

EC-191

SEF833UA

SEF377U

SEF099P

SEF985Z

SEF395W

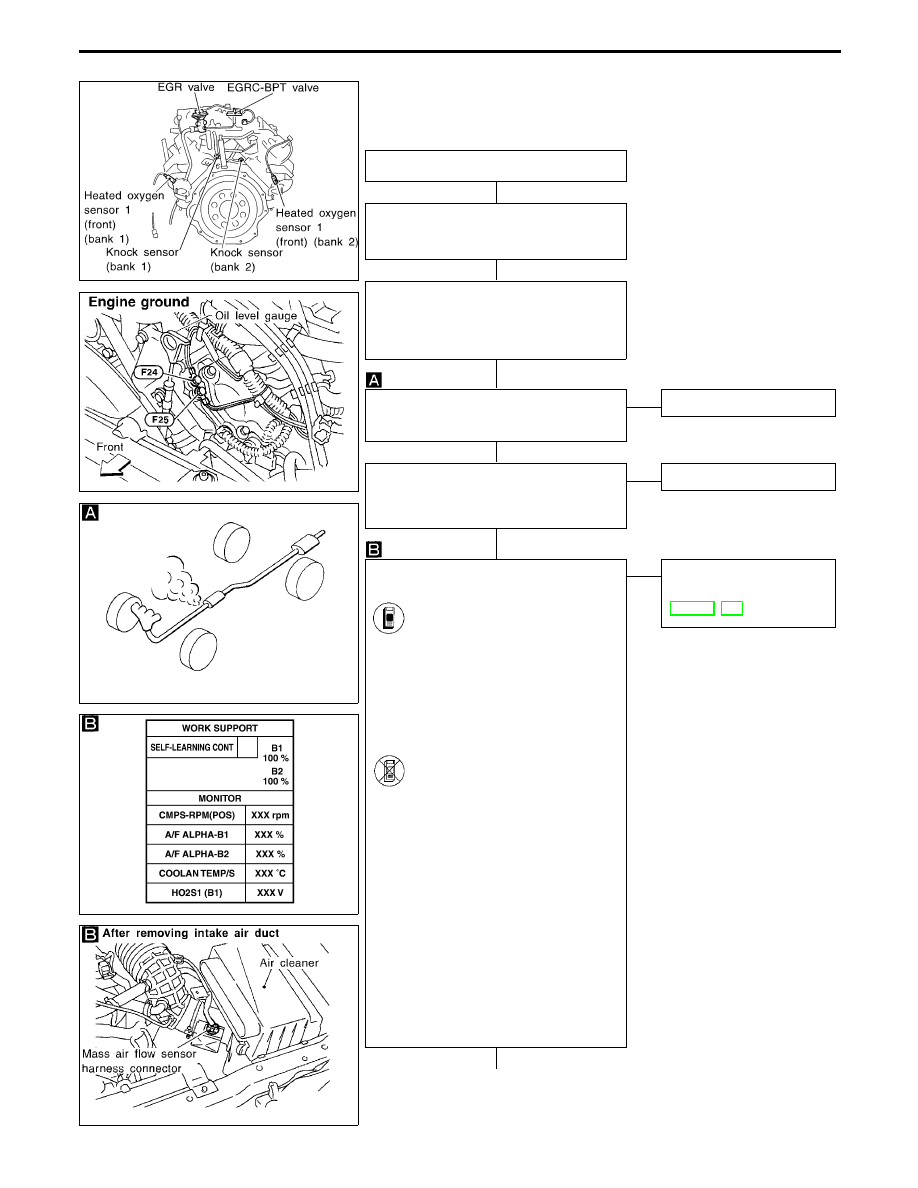

DIAGNOSTIC PROCEDURE

INSPECTION START

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground

screws.

Loosen and retighten heated oxygen sen-
sor 1 (front).
Tightening torque:

40 - 50 N

⋅

m (4.1 - 5.1 kg-m, 30 - 37

ft-lb)

CHECK EXHAUST AIR LEAK.
Start engine and run it at idle. Listen for an
exhaust air leak before three way catalyst.

OK

E

NG

Repair or replace.

CHECK FOR INTAKE AIR LEAK.
Start engine and run it at idle. Listen for an
intake air leak between the mass air flow
sensor and the intake manifold.

OK

E

NG

Repair or replace.

CLEAR THE SELF-LEARNING DATA
1. Start engine and warm it up to normal

operating temperature.

2. Select “SELF-LEARNING

CONT” in “WORK SUPPORT”
mode with CONSULT-II.

3. Clear the self-learning control

coefficient by touching “CLEAR”.

4. Run engine for at least 10 min-

utes at idle speed.
Are the 1st trip DTCs P0171,
P0174 or P0172, P0175
detected? Is it difficult to start
engine?

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

2. Turn ignition switch “OFF”.
3. Disconnect mass air flow sensor

harness connector, and restart
and run engine for at least 3
seconds at idle speed.

4. Stop engine and reconnect

mass air flow sensor harness
connector.

5. Make sure diagnostic trouble

code No. 0102 is displayed in
Diagnostic Test Mode II.

6. Erase the diagnostic test mode

II (Self-diagnostic results)
memory. Make sure diagnostic
trouble code No. 0505 is dis-
played in Diagnostic Test Mode
II.

7. Run engine for at least 10 min-

utes at idle speed.
Are the 1st trip DTCs 0115,
0210 or D114, 0209 detected?
Is it difficult to start engine?

No

E

Yes

Go to “TROUBLE DIAG-
NOSIS FOR DTC P0171,
P0172”, P0174, P0175,
EC-245, 251.

q

A

(Go to next page.)

TROUBLE DIAGNOSIS FOR DTC P0133 (B1), P0153 (B2)

Heated Oxygen Sensor 1 (Front) (P0133: Bank
1), (P0153: Bank 2) (Response monitoring)
(Cont’d)

H

H

H

H

H

H

EC-192
